一个非常简单的电路
零件和材料
- 6 伏电池
- 6 伏白炽灯
- 跳线
- 面包板
- 端子排
从这个实验开始,万用表被认为是必要的,不会包括在所需的零件和材料清单中。
在所有后续插图中,除非有特殊原因需要使用模拟仪表,否则将显示数字万用表而不是模拟仪表。
鼓励您使用两者 以熟悉这些实验中每种仪表的操作。
交叉引用
电路课程 ,第 1 卷,第 1 章:“电的基本概念”
学习目标
- 制作电路所需的基本配置
- 工作电路中的正常电压降
- 电路连续性的重要性
- “开路”和“短路”电路的工作定义
- 面包板使用
- 端子排使用

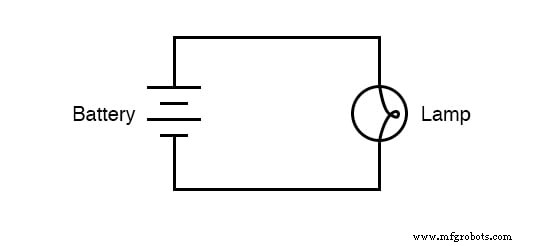

示意图

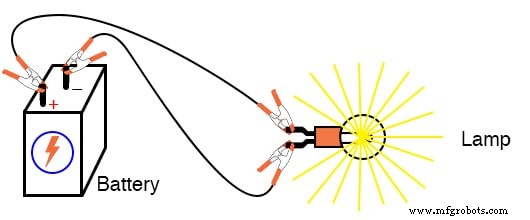

插图
创建一个简单的电路
这是本组实验中最简单的完整电路:一个电池和一个白炽灯。
如图所示将灯与电池连接,如果电池和灯都完好且电压匹配,灯应该会亮起。

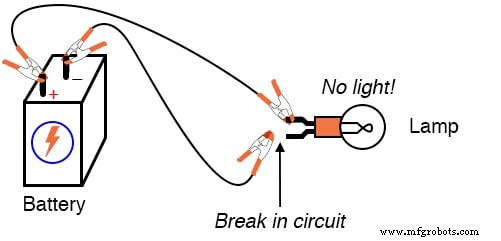

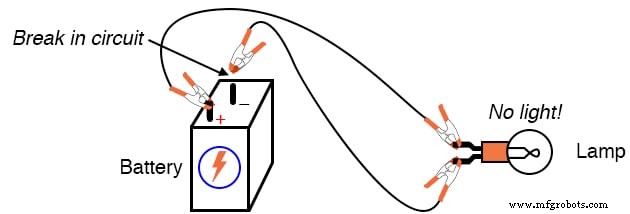

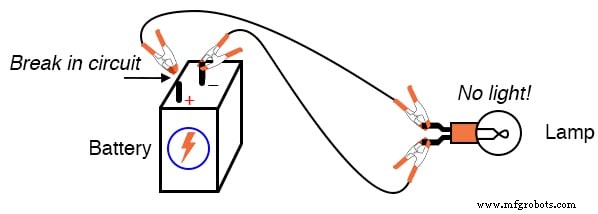

如果电路中的任何地方出现“中断”(不连续),灯将无法点亮。它没有 无论发生这种中断的地方!
许多学生认为,由于电子离开电池的负极 (-) 侧并继续通过电路到达正极 (+) 侧,因此连接电池负极端子和灯的导线对电路操作比另一根导线为电子返回电池提供返回路径。这不是真的!
测量电路中的电压
使用设置为适当“直流电压”范围的万用表,测量电池两端、灯两端和每根跨接线两端的电压。

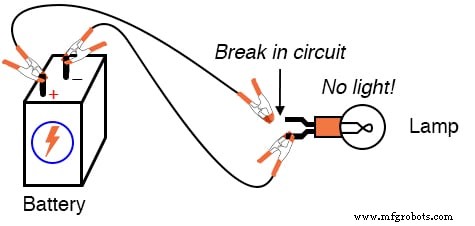

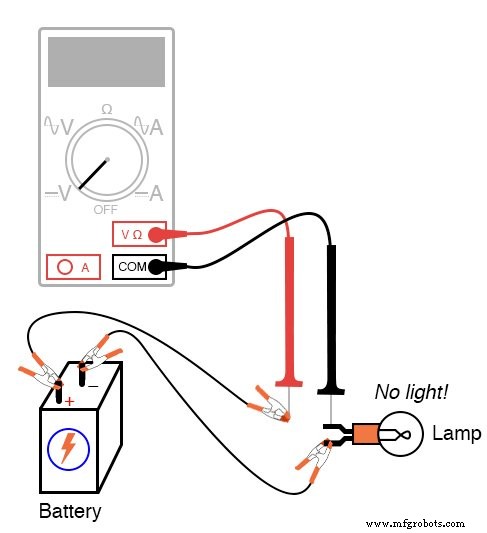

熟悉功能电路中的正常电压。现在,在一个点“断开”电路并重新测量同一组点之间的电压,另外测量断开处的电压,如下所示:
哪些电压测量值与以前相同?引入中断后有哪些电压不同?
多少电压出现,或下降 跨越休息时间?
什么是极性 断点两端的电压降,如仪表所示?
将跳线重新连接到灯上,并在另一个地方断开电路。
再次测量所有电压“降”,熟悉“开路”电路的电压。
在面包板上构建相同的电路,注意将灯和电线放入面包板上,以保持连续性。

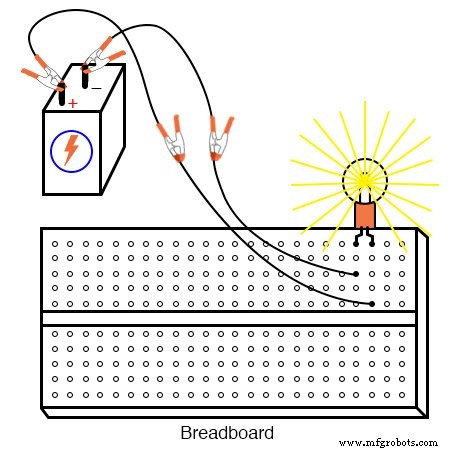

此处显示的示例仅是:示例,而不是 only 在面包板上构建电路的方法:
短路案例
在面包板上尝试不同的配置,将灯插入不同的孔中。
如果您遇到灯不亮且连接线变热的情况,您可能遇到了一种称为短路的情况。 ,其中比灯电阻更低的路径绕过灯周围的电流,防止灯上有足够的电压下降以点亮它。

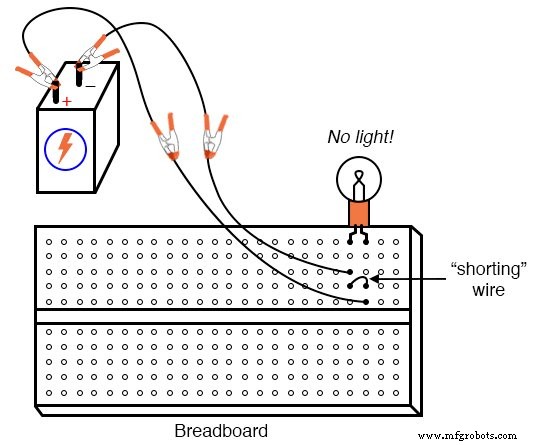

这是在面包板上短路的示例:
意外短路示例

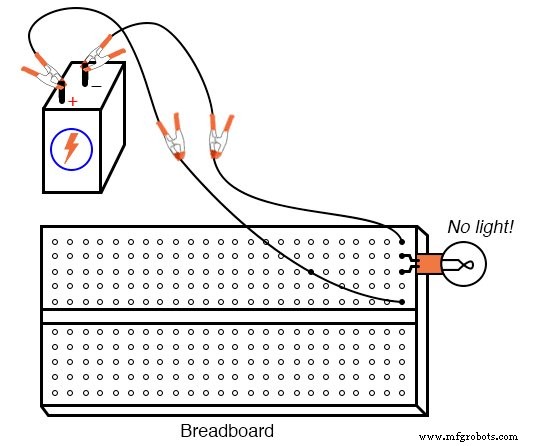

这是一个意外的例子 不熟悉面包板用法的学生通常会造成短路:
这里面包板上没有“短路”线,但有 短路,灯不亮。
根据您对面包板孔连接的理解,您能确定该电路中“短路”的位置吗?
避免短路的提示
通常应避免短路,因为它们会导致非常高的电子流率,从而导致电线发热和电池电源耗尽。
如果电源足够大,短路可能会产生爆炸性的热量,从而导致设备损坏和对附近人员造成危险。
这就是当一根树枝在电源线上的电线“短路”时会发生的情况:由湿木头组成的树枝充当通向电流的低电阻路径,从而产生热量和火花。
您还可以在端子条上构建电池/灯电路:一段带有金属条和螺钉的绝缘材料,用于连接电线和组件端子。

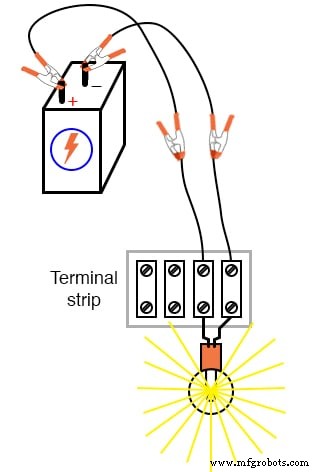

以下是如何在端子板上构建此电路的示例:
