电子眼光控电路设计：基于 LDR 与 CD4049 的自动照明/安防触发器

“电子眼”利用光敏电阻 (LDR) 感知环境光强变化，通过 CD4049 六非门缓冲器驱动蜂鸣器/LED，实现天黑自动亮灯、入侵触发报警等功能。电路结构极简、成本 < 5 元，是模拟/数字混合信号处理的经典入门项目。

1. 核心器件特性解析

LDR (光敏电阻) - 光电转换前端

• 材料分类：硫化镉 (CdS) 本征型 (可见光峰值 550nm) / 掺杂型 (红外峰值)；
• 阻值范围：暗态 0.5~20 MΩ，亮态 (100 Lux) 2~20 kΩ，动态范围 > 1000:1；
• 响应时间：上升沿 (暗→亮) τ_on ≈ 10 ms，下降沿 (亮→暗) τ_off ≈ 1 s (滞后特性)；
• 温度漂移：阻值随温度漂移显著，**不适合精密测光**，仅适用于开关量判断；
• 典型型号：GM55 / GL5528 (Φ5mm, 暗阻 1MΩ, 亮阻 10kΩ)。

CD4049 (六路反相缓冲器) - 信号整形与驱动

• 电气特性：宽电压 3~18V，输入阻抗 > 10¹²Ω，输出驱动 ≥ 1mA (可直驱 LED/小蜂鸣器)；
• 逻辑功能：6 个独立非门，Y = ¬A，可作电平转换 (如 3.3V→5V/12V)、波形整形、振荡器；
• 引脚排布 (DIP16)：
  VDD(1), GND(8), VSS(8) 共地，
  A(3)→H(4), B(5)→I(6), C(7)→J(10)… 共 6 组输入/输出对；
  NC(13,16) 悬空；
• 本电路用法：仅使用 1 个非门 (如 3/4 引脚)，其余 5 个悬空或接地防漂移。

2. 电路原理与分压计算

LDR 与固定电阻 R_F (220kΩ) 串联分压，取中点电压 V_mid 接 CD4049 输入：

V_mid = V_DD × R_LDR / (R_F + R_LDR)

• 亮态：R_LDR ≈ 10kΩ → V_mid ≈ 9V × 10k/(220k+10k) = 0.39V (低电平) → 非门输出高 (≈9V) → LED 灭 / 蜂鸣器静默；
• 暗态：R_LDR ≈ 1MΩ → V_mid ≈ 9V × 1M/(220k+1M) = 7.4V (高电平) → 非门输出低 (≈0V) → LED 亮 / 蜂鸣器鸣叫。

阈值调节：更换 R_F 或改用多圈电位器 (100k~470k) 可精确设定触发照度。

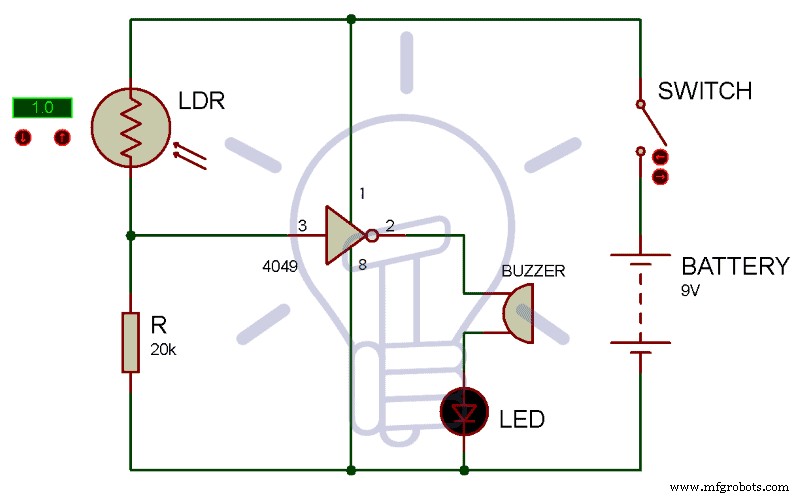

3. 电路图与实物接线

1. 9V 电池 → 开关 → VDD(1)/VSS(8) 供电；
2. LDR 与 220kΩ 串联跨接 VDD-GND，中点接 CD4049 Pin3 (A)；
3. Pin4 (H) 接 LED 阳极 (串 470Ω 限流) → GND；
4. Pin4 并联有源蜂鸣器正极 (负极接 GND)；
5. 其余非门输入脚 (5,7,9,11,14) 全部接 GND 防止漂移振荡。

4. 典型应用场景扩展

5. 常见问题与优化

• 临界点闪烁：环境光恰好在阈值附近 → 加入施密特触发器 (CD40106) 或软件滞回 (单片机方案)；
• 温漂导致误触发：LDR 温度系数大 → 增加 NTC 热敏电阻补偿，或改用光电二极管 (BPW34) + 跨阻放大器；
• 抗干扰：长线传输易感应工频干扰 → 信号线绞合屏蔽，CD4049 输入端并联 0.1μF 滤波电容；
• 功耗优化：电池供电场合，CD4049 静态功耗 ~μA 级，但蜂鸣器/LED 耗流大 → 改用低功耗单片机 (MSP430/STM32L) + 睡眠模式，待机电流 < 10μA。

6. 从离散元件到集成方案的演进

离散方案 (本文) : LDR + R + CD4049 + LED/Buzzer
      ↓  集成度↑、功耗↓、智能化↑
模拟比较器方案 : LDR + R + LM393 + 三极管/继电器
      ↓
单片机最小系统 : LDR + R + STM32F030 (ADC+GPIO+LPTIM) + OLED/蓝牙
      ↓
专用光控芯片 : PT2262/PT2272 (遥控编解码) / 专用延时芯片 (如 NE555 替代品)

结语： 电子眼电路虽简，却蕴含“传感-比较-驱动”完整控制闭环。掌握 LDR 特性建模、分压阈值计算、CD4000 系列 CMOS 电平特性，是迈向混合信号系统设计的基石。工程落地时，请根据环境光谱、温度范围、可靠性等级选择合适的传感器与控制架构。
