电子电路初学者：完整指南

电子电路只是电子的路径。电路是电流流动的通道。因此，灯泡需要一个闭合路径才能使电流通过才能点亮。

电气开发人员在各种电气设备中使用电路板，从手电筒到需要更复杂电路的超级计算机。本文将帮助您了解电路如何促进电器工作。

电路简介

具有不同电子元件的闭合电路构成完整的连接。此类组件包括电阻器、电容器、LED、晶体管、电感器和集成电路。电阻器应用通常设置正确的电流和电压电平。另一方面，晶体管可以放大或反转您的信号。

任何对象的创建都需要设计。设计电路首先使用示意图来完成，该示意图只是电路图。制造商使用不同的组件创建电路，并且有多种连接方式。原理图设计还可以帮助您更好地了解电子电路。

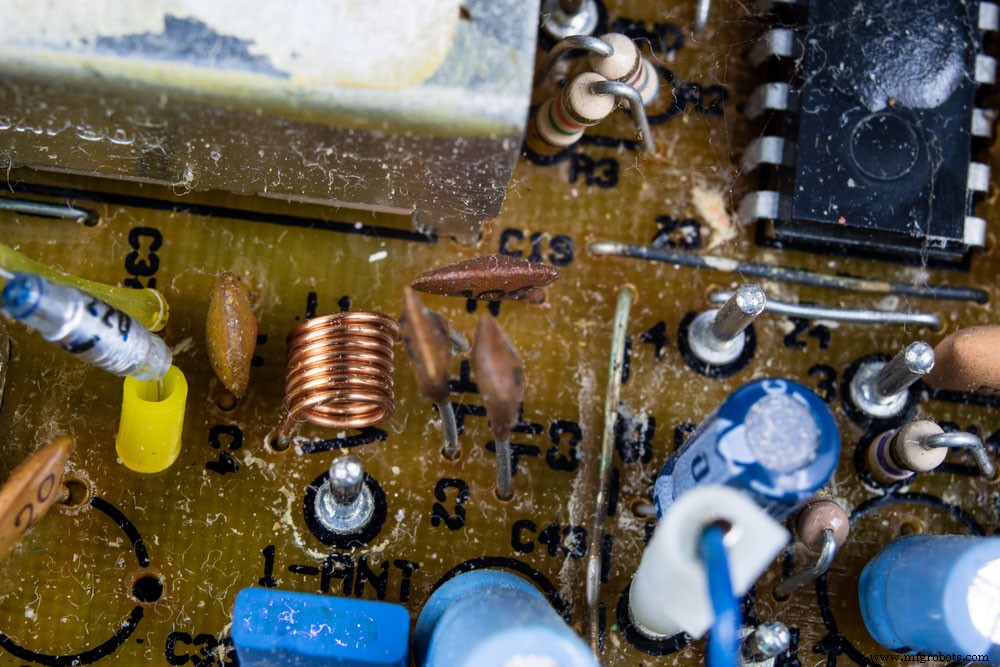

（电子线路板）

初学者最常用的电路

放大器电路

首先，用于增加输入信号幅度的设备主要使用放大器电路。例如，输入到收音机中传感器的小声音信号会增加为中继到扬声器上的更重要的输出信号。例如，放大器所推动的从 1 伏输入信号到 50 伏输出的变化称为增益。

无论输入信号的值如何，一个好的放大器都具有保持恒定的增益。

一个简单的 100 瓦低音炮放大器电子项目有一个您可以创建的短路。它仅由晶体管制成，因此组装起来既便宜又简单。该放大器可以让您产生高达 100 瓦的功率。

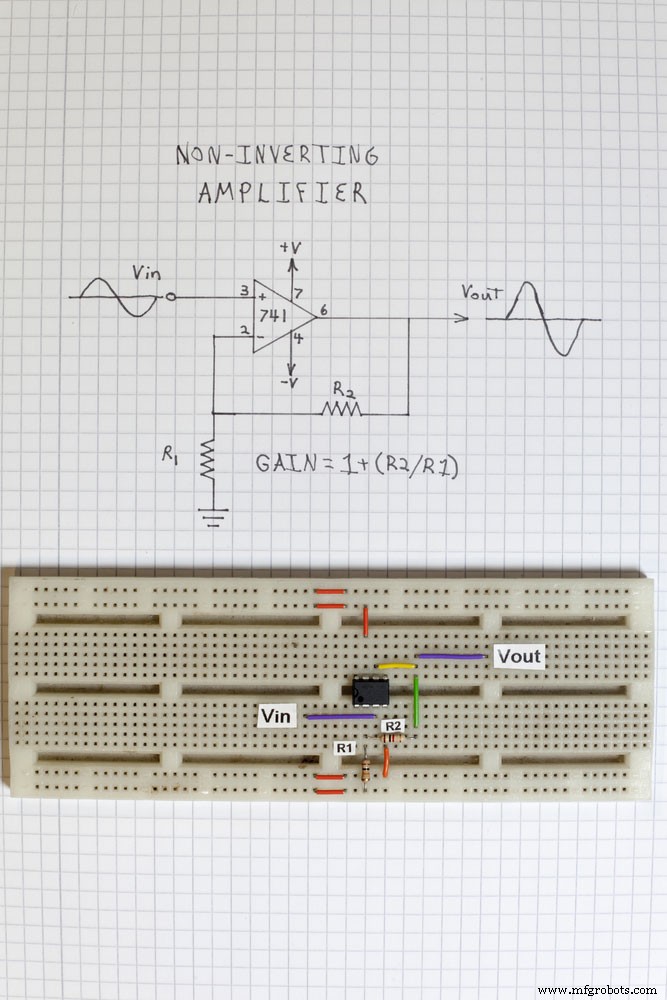

（同相放大器的图像）

报警电路

雨水报警器是一种用于检测雨水的简单电路。这对收获雨水的人很有帮助，并警告人们在外面有易受伤害的物品，雨即将来临。

一个简单的雨水报警项目只需要三个组件：雨水传感器、555定时器IC和蜂鸣器。传感器故障雨向 555 计时器发送信号，该计时器激活蜂鸣器，在其他情况下可能是警报。

此外，更复杂的雨水报警电路需要组件探针。 BC548 和 BC 558 晶体管、10k 和 330k 电阻器、01mf 电容器、3V 电池和扬声器。

雨水与电路上的探头接触，导致电流流过电路。结果，Q1 晶体管开启，激活 Q2 晶体管 (PNP)。此外，Q2晶体管的导通允许电流流过扬声器产生蜂鸣声。

只要探头与雨水接触，这个过程就会不断重复。

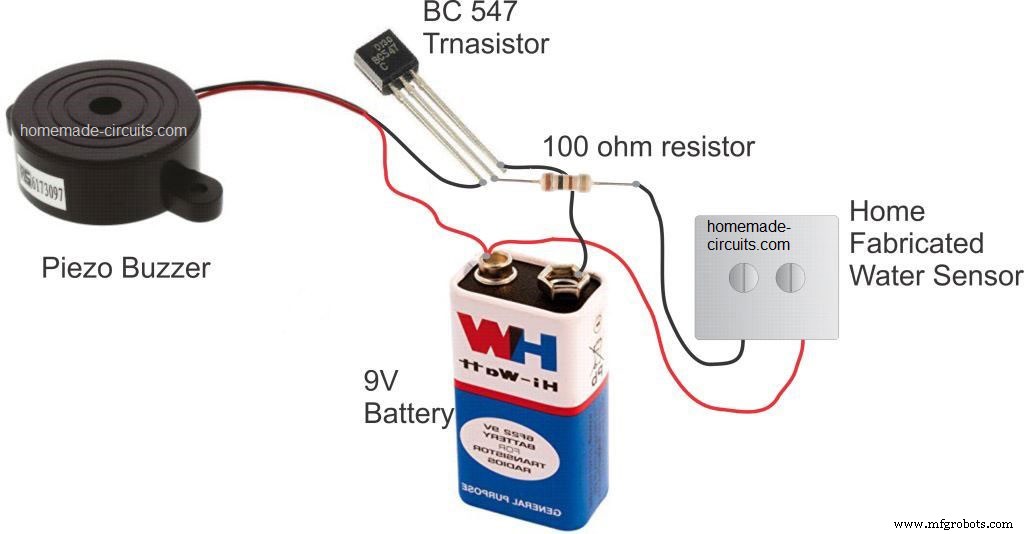

（简单的雨量感应报警电路）

资源; https://upload.wikimedia.org/wikipedia/commons/c/cc/Simple_Rain_Sensor_Alarm_Circuit_using_a_Single_Transistor.jpg

照明电路

照明电路是最流行的电子路径之一，因为光是我们生活的重要组成部分。因此，您会很容易地在自动 LED 应急灯和路灯电路中找到照明电路。

用户在直流照明电路中的阳极 +ve 和阴极 -ve 上施加电流。该路径有一个显示输出信号的灯泡和一个允许为 LED 灯泡提供直流输入电压的开关。灯泡也有负极和正极端子。每个组件的正极端子都已连接，而负极端子也已连接。

要创建 LED 应急灯电路，您将需要 LED、LM317 IC、两个晶体管和其他常见组件。

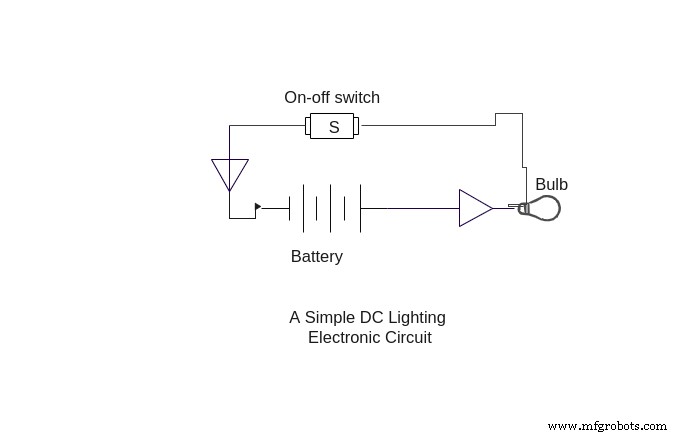

一种直流照明电路原理图

充电电路

充电电路通常出现在铅酸电池中。例如，您可以使用 BC148 晶体管、SCR 和其他基本组件轻松创建电池充电电路。它可以为容量为 30-40AH 的 12 伏铅酸汽车电池充电。

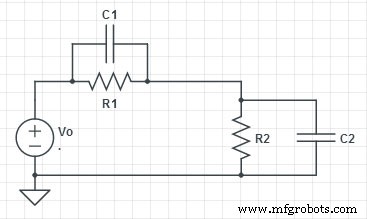

（Wikibooks电路理论RC电路的充电，非强制放电图片）

来源 https://upload.wikimedia.org/wikipedia/commons/6/6e/Example30b.png

逆变器或转换器电路

工程师使用逆变器电路将直流电转换为交流电压。事实上，基本原理是使用直流输入产生振荡，通过放大电流通过变压器。取决于初级和次级线圈匝数，原始电压的增加会导致更高的电压。

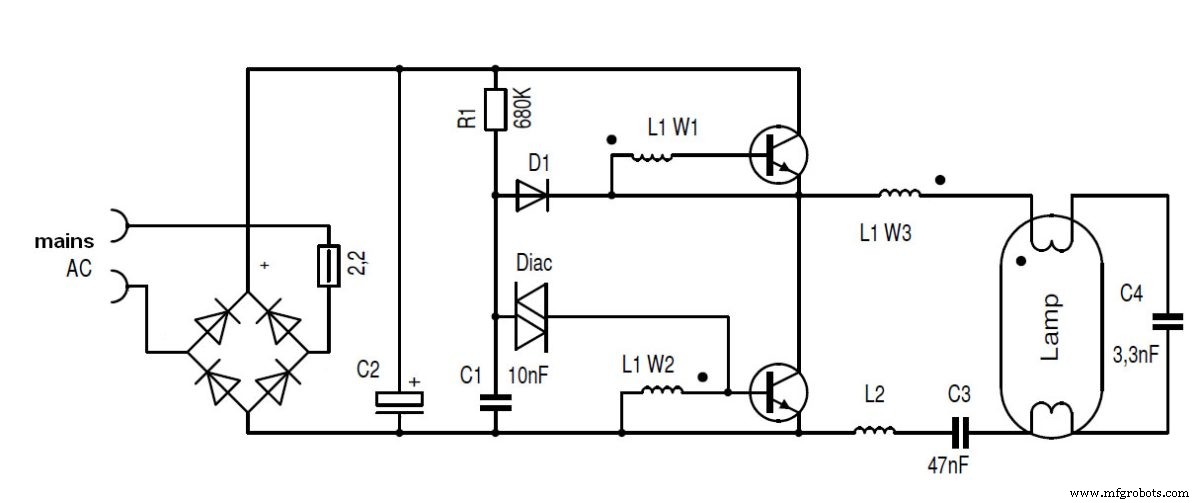

（荧光灯电流谐振逆变器的图像：简化电路）

控制器电路

控制器电路是独一无二的，因为它们控制不同和独立的电源电路的操作。例如，一个 1000 马力的电机连接到 2,400 伏的高压电源，驱动水泵。

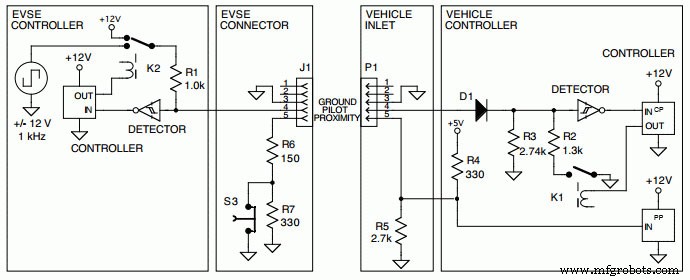

（信号控制器电路图）

初学者电路– 温度监测器

也称为热敏电阻，通过比较“冷”二极管 (T1) 的电压降与“热”晶体管 (T2) 的基极-发射极电压来使用温度监视器。因此，晶体管应该与热源物理接触，就像功率晶体管的散热器一样。电路的有效功能取决于 T1 晶体管的基极端子。

便携式设备和防盗报警系统使用温度监控电路。温度监控电路板使用 LED。它指示 LED 电池电压何时低于 9 伏。当电压高于 9 伏时，基极-发射极端子上的电压保持不变，晶体管和 LED 都处于关闭状态。

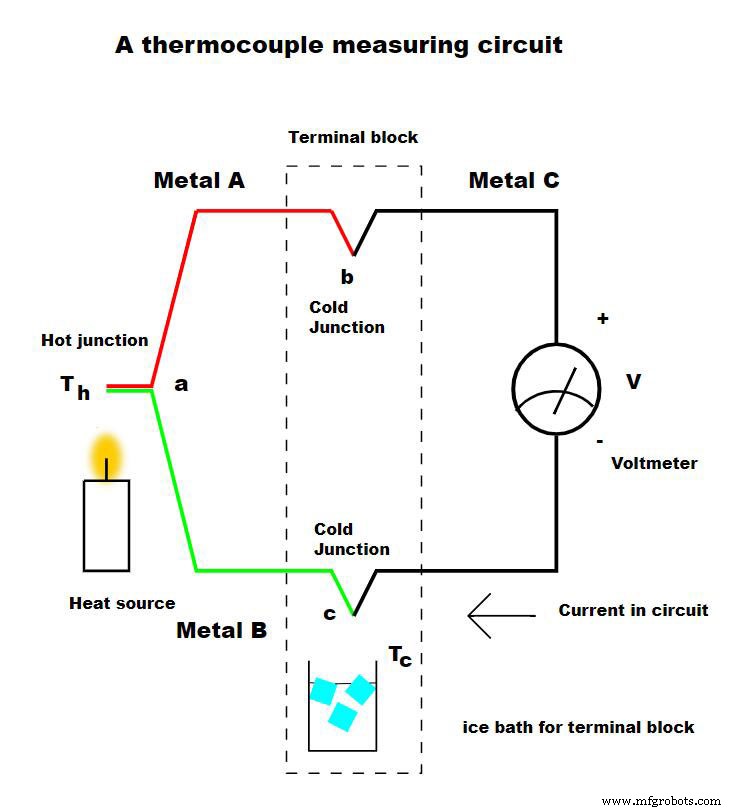

（带有热源、冷端和电压表的热电偶测量电路图）

初学者电路– 触摸传感器电路

制造商使用触摸传感器来检测触摸、力或压力。该电路捕获设备上的物理触摸或压力；因此，用户可以使用它来根据邻近度来识别他们的环境。

电阻器和发光二极管是用于构建电路的组件。

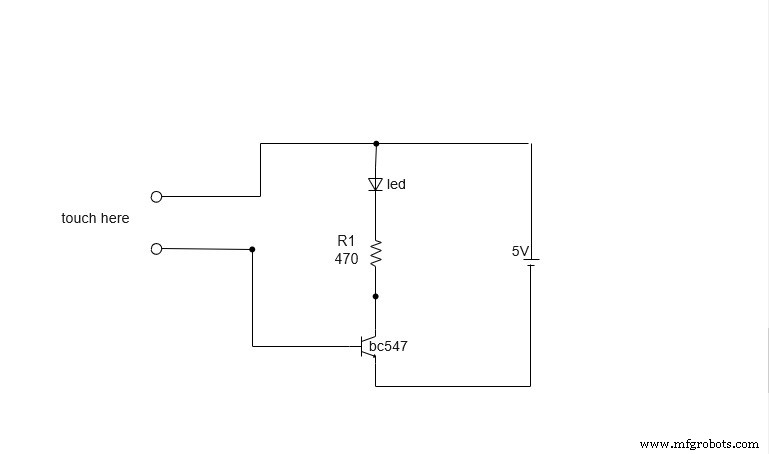

触摸传感器电路图

初学者电路– 万用表电路

万用表使用与电阻器连接的电流计测量电压、电阻和电流。探头连接到万用表电路以测量通过电压。因此，您使用万用表电路来测量直流和交流参数，而万用表电路的一个很好的应用是在连续绕组电机中。

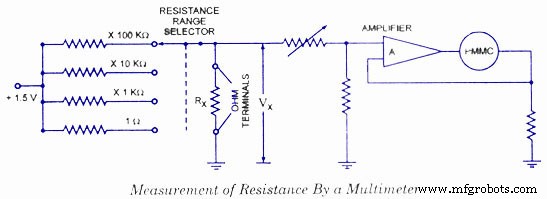

（万用表电路图）

初学者电路——电子眼

电眼是呼叫铃铛的绝佳替代品。您可以使用电子眼电路来监控家中或办公室入口处的人员。如果未经授权的人试图打开门，他们的影子会落在 LDR 上，导致电路激活。因此，警报响起，提醒用户。

这是一个很棒的安全系统，通过 LDR 连接到门或大门

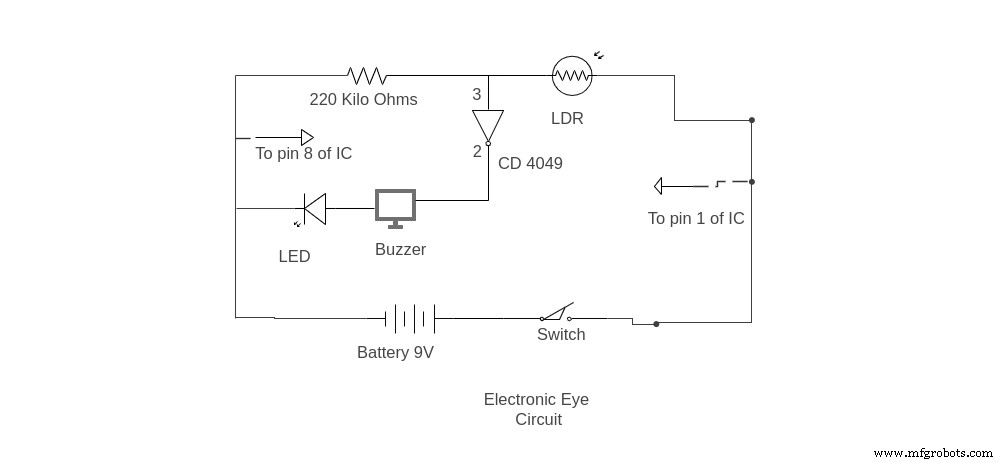

电子眼电路图

总结

综上所述，本文为您提供了有关电路和基本电子概念的基本和足够的知识。它们是我们日常电器的重要组成部分，因此，我们必须了解它们的运作方式。

如果您对电路或构建电路有任何疑问，请联系我们。
