双掷继电器 - 工作、电路图和使用

继电器对于控制设备至关重要，我们可以与 Arduino 和 Raspberry Pi 板连接以进行控制。它们是有益的，因为它们消除了电子系统中大电流控制电路的使用。如果您有一个涉及机电或电气控制电路的项目，您肯定需要一个双掷继电器。但由于有很多接力，找到你最好的一个可能有点挑战。幸运的是，我们有专业人士愿意指导您完成控制项目。但首先，请继续阅读有关双掷接力的更多信息。

杆和投掷

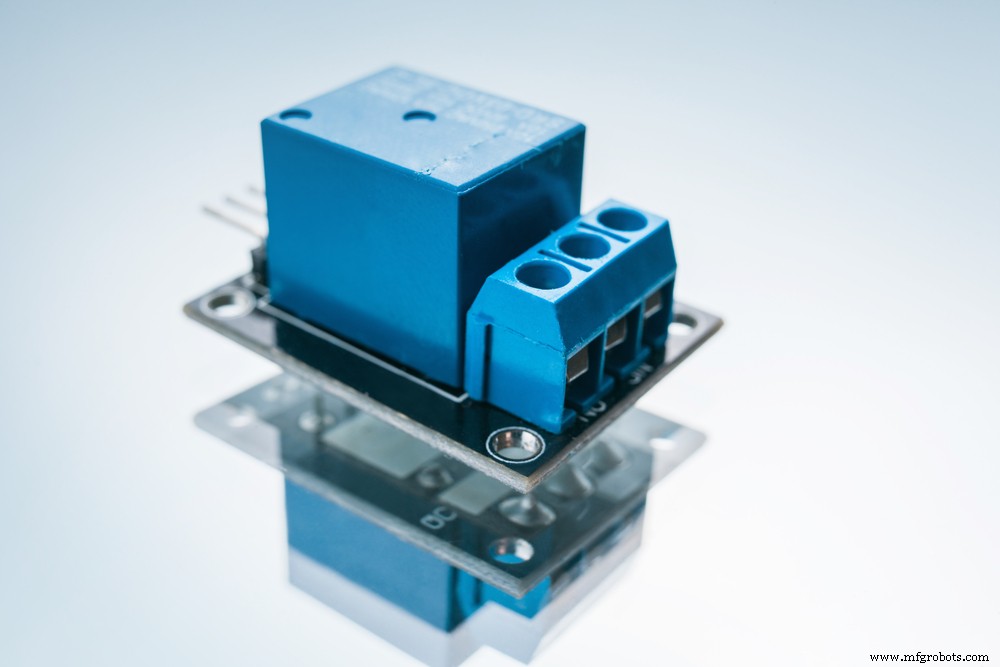

图 1：电子继电器

一极是继电器控制的电路数。另一方面，投掷是指执行器的极端位置。换句话说，投掷是每个继电器极可以具有的连接数。

例如，单极开关控制单个电路，而双极开关控制两个独立的过程。相反，单掷开关在一个位置闭合电路，而双掷开关在两个位置进行控制。

现在让我们定义以下术语。

单刀单掷

单刀单掷开关有一个输入端并连接到一个输出端，开或关。如果包含线圈的两个端子，则此开关有四个端子。

单刀双掷

SPDT 开关具有三个端子并连接到两个输出端子之一。如果包含线圈的两个端子，则此开关有五个端子。

双刀单掷

DPST 是具有四个不同端子的开关或两个同时启动的 SPST 开关。如果包括线圈的两个端子，此开关有六个端子。

双刀双掷

一个双刀双掷开关有两排转换端子，相当于两个单刀双掷开关。当您将两个用于线圈时，此开关有八个端子。

单刀双掷

特点

• 单刀双掷继电器
• 高开关电流
• 常闭继电器

示意图

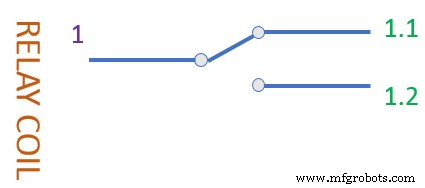

图 2：单刀双掷继电器示意图

单刀双掷继电器如何工作？

SPDT 继电器内部配置有一个控制输入端子，用于控制两个输出。因此，它有五个终端；两个继电器触点，一个用于极点，两个用于投掷。

为了理解更多，让我们将第一个输出端子称为输出 1，第二个输出端子称为输出 2。在正常位置，假设关闭，一个输出连接而另一个断开。当您为继电器通电（提供线圈电压）时，其电路中的电流会导致连接的端子断开。

结果是输入端连接到为电路供电的另一个输出端。当继电器线圈未通电时，一个端子为常闭 (NC)，而另一个端子为常开 (NO)。

用法

使用 Arduino

要与 Arduino 一起使用，您需要一个 Grove-SPDT 30A 继电器模块，它是一个常开开关。您可以控制更高电流的设备，例如停车灯、风扇等。

使用树莓派

• 对于此设置，您需要 Raspberry Pi 和 Grovepi 或 Grovepi+。
• 另外，您需要完成开发环境的配置。
• 第三，使用 Grove 电缆将传感器连接到 Grovepi 插座 D4。
• 第四，浏览演示目录：cd your path/GrovePi/Software/Python/

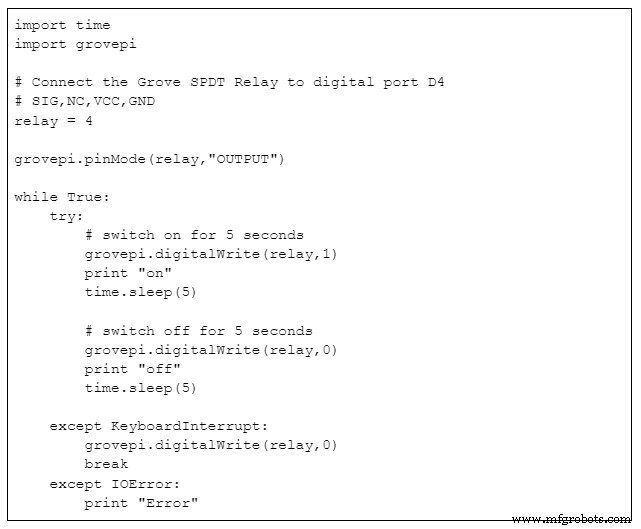

• 并且，查看代码：nano grove_spdt_relay.py #“Ctrl+x”退出#

• 并运行演示：Sudo python grove_spdt_relay.py

双刀双掷

双刀双掷电路图

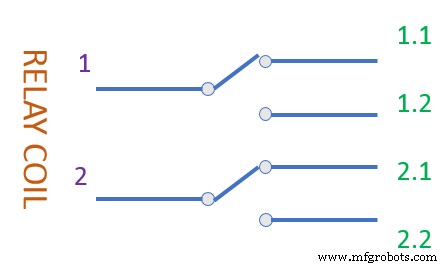

图 3：双刀双掷符号

它是如何工作的？

DPDT 继电器具有对应于两个输入的四个输出。此外，两个输入相互隔离，两个输出对也是如此。每个输入端子连接到一个常闭端子 (1.1)，而另一个端子 (1.2) 是常开端子。

同样，第二个输入端子连接到常闭端子 (2.1)。此外，另一个端子 (1.2) 为常开。

用法

使用 DPDT 继电器改变电机方向

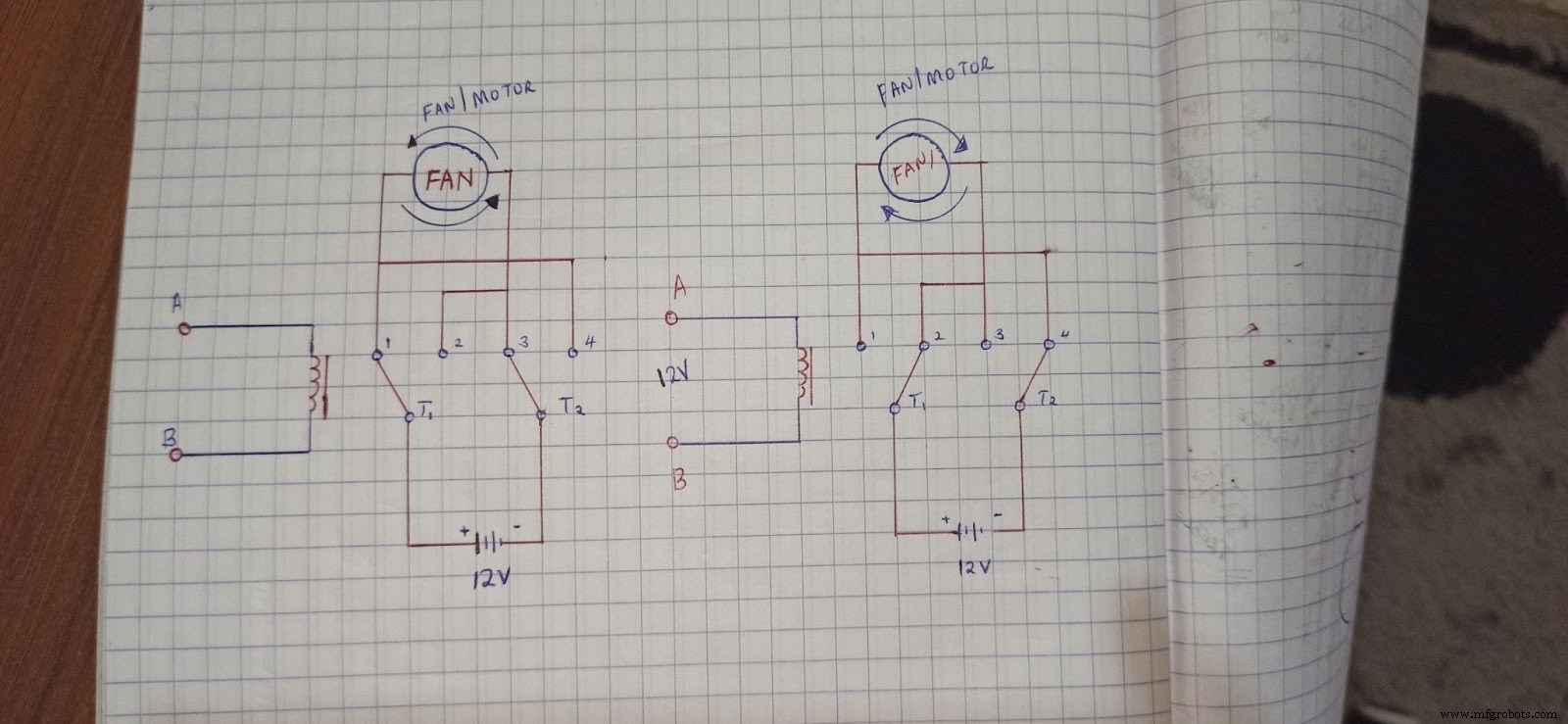

图 4：使用 DPDT 继电器改变电机方向

从原理图 1 中可以看出，电源有正极 (T1) 和负极 (T2) 端子。断电时，T1 连接到触点 1（和 4），T2 连接到端子 2（和 3）。

在这种状态下，电机沿顺时针方向运行。接通继电器电源将 T1 连接到端子 2（和 3）。它还将 T2 连接到端子 4（和 1）。在这种状态下，电机逆时针运行。

使用 DPDT 开关在 2 个不同的负载之间切换

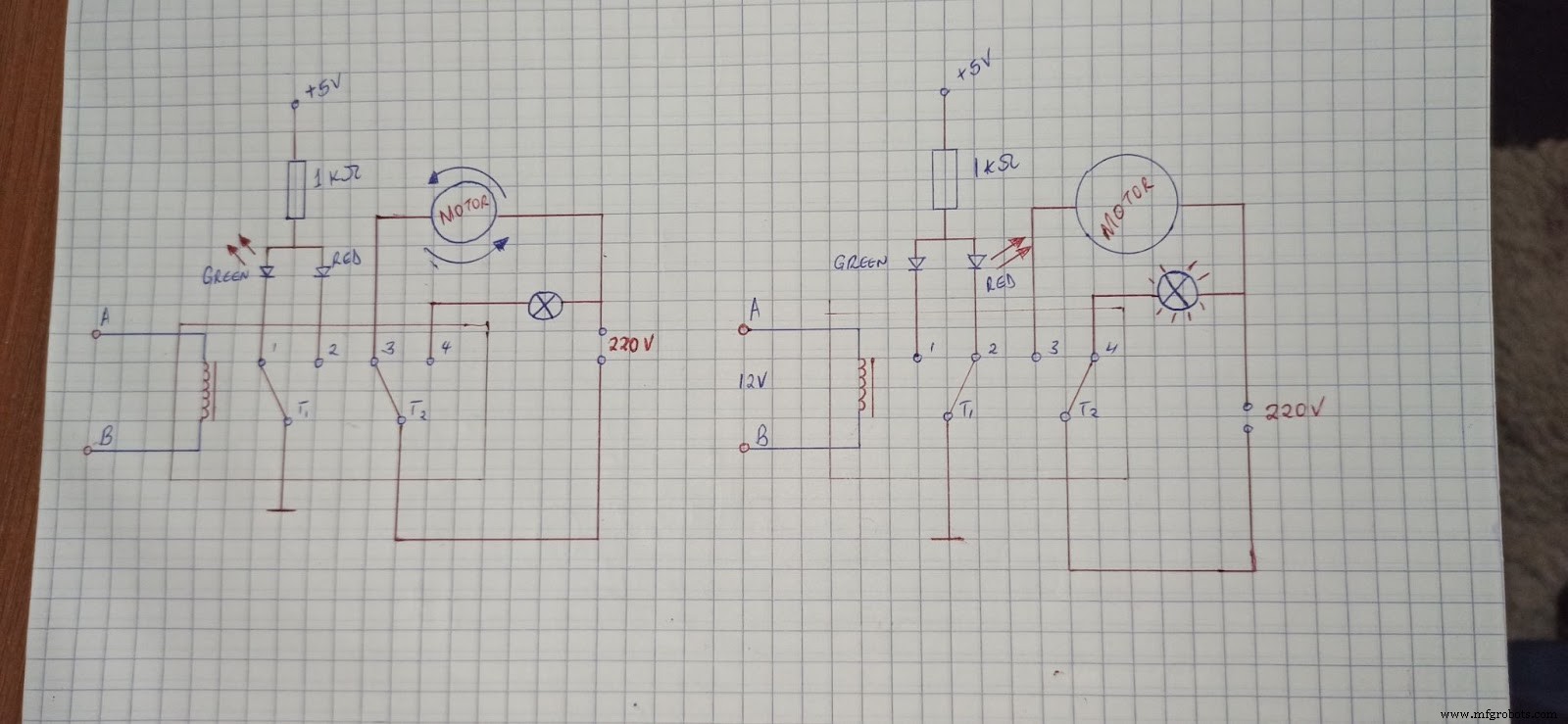

图 5：使用 DPDT 开关在两个不同负载之间切换

我们可以使用相同的电路来为两个不同的负载供电，而不是开/关。在我们的例子中，我们可以选择打开电机或风扇，但不能同时打开。

当继电器线圈未通电时，风扇开启，绿色 LED 亮。反之，继电器通电时，红色LED亮，电机也亮。

结论

与其他控制电路和设备不同，继电器实施简单、购买便宜、耐用且可靠。您可以将它用于小型远程开关甚至大功率控制电路。

但首先，您需要知道它的等级以及它是否与您的电路兼容。最后，如果您需要更多关于继电器和相关电路的说明，请联系我们。
