如何将太阳能电池板连接到 12V 直流负载和电池？

将光伏板连接到充电控制器、12V 电池和 12VDC 负载

在这个简单的太阳能电池板接线教程中，我们将展示如何根据额定值将太阳能电池板连接到太阳能充电控制器、电池和直接直流负载。请记住，本光伏板接线教程中没有连接交流负载，需要额外的设备，例如 UPS 和逆变器，将太阳能电池板和电池 (DC) 电源转换为交流电源。

这个小型直流太阳能发电系统需要太阳能电池板安装系统的三个基本组件，即 12V、120W 电池板、12V 100Ah 电池、12VDC 太阳能充电控制器和直流负载（如风扇和灯等）。

由于我们只有单块太阳能电池板和电池等，这样我们就不需要将它们串联、并联或串并联组合。我们将它们直接连接到充电控制器、电池和直流负载。

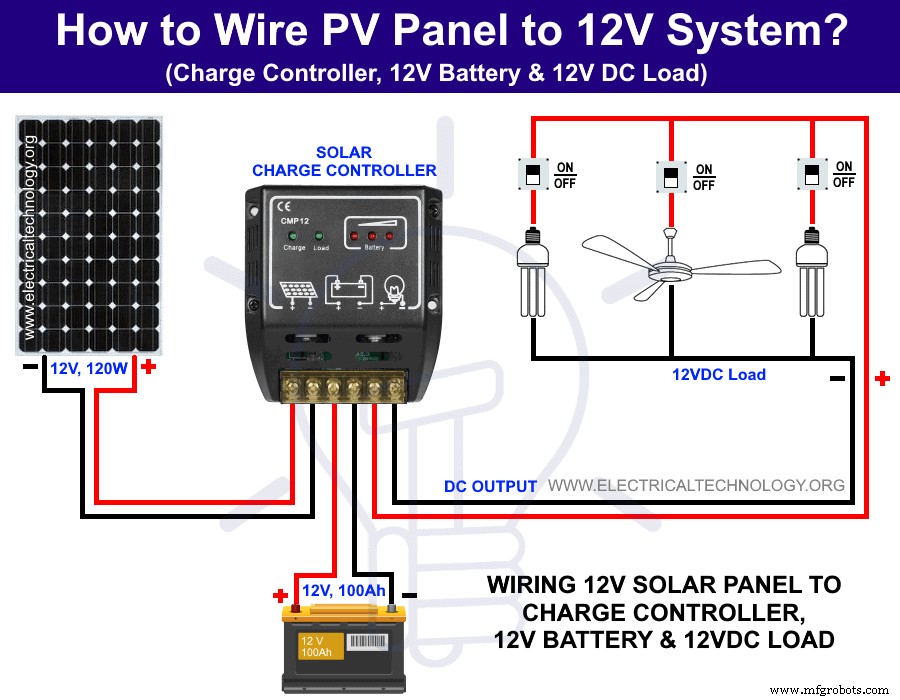

下面的太阳能板接线图显示了一个12V，120W的光伏板连接到太阳能充电控制器（Panel负极端子到MPPT充电控制器负极，反之正端反之。

电池连接到充电控制器的电池端子（与光伏板接线相同，即电池的正极端子连接到充电控制器的正极端子，反之亦然）终端）。

直流负载（灯和风扇等）直接连接到充电控制器，可由两个电源供电。直接负载可以在阳光/白天和遮阳/夜晚通过太阳能和充电控制器直接供电，直流负载可以使用电池存储的能量作为备用电源。

太阳能电池板也会给电池充电，但电池的充电时间取决于太阳能电池板的瓦数、阳光和直接负载的开/关情况。
