如何为 24V 系统串联太阳能电池板和电池

太阳能电池板和电池与自动UPS系统串联-24V安装

在这个太阳能电池板接线安装教程中，我们将展示如何将两个太阳能电池板和电池串联连接到 120V-230V 交流负载的自动 UPS/逆变器，电池充电和直接来自充电控制器的直流负载。

光伏面板和电池的电压范围为 12-23-36V 等。最常见的是 12V 系统。显然，串联连接对于太阳能电池板和电池安装来说不太常见，因为系统只会增加电压水平（从 12VDC 到 24VDC），这仅适用于 24V 逆变器系统。换句话说，该系统无法承受额外的负载，并且与并联连接相比，电池充电过程会很慢。这是由于电池和光伏电池板的串联电流容量相同。

大多数太阳能电池板和电池采用 2/24/36V 等。如果您想为系统增加额外容量，则必须以并联配置连接系统。假设单个电池为吊扇供电 6 小时。两个电池（容量相同）并联后，同一个风扇可以供电 12 小时（几乎是两倍）。此外，两块并联的太阳能电池板将快速为电池充电，并为额外的负载供电。

相关文章：如何为 12V 系统并联太阳能电池板和电池

如果是 24V 逆变器系统，则需要此设置。出于这个原因，我们必须将光伏电池板和 12V 电池串联以获得所需的电压水平。请记住，您可以为 12V、24V、36V 或 48V 直流系统串联、并联或串并联多个太阳能电池板和电池。

我们知道串联电流相同，而电压电平不同，即电压在串联中是相加的。这样，太阳能电池板和电池的电压水平就会加起来。换句话说，来自太阳能电池板和电池（串联）的 12VDC 将具有：

V1 + V2 + V3 ……+ Vn

即

12V + 12V =24V。

而电池的安培小时 (Ah) 以及太阳能电池板中的电流保持不变（串联）

I1 =I2 =I3 ......在

5A =5A =5A ...（太阳能电池板）

100Ah =100Ah =100Ah ...（电池）

注意： 所有电池串联或并联时，电池的安时容量（Ah）（以及太阳能电池板的电压等级）必须相同。

这样，我们就获得了 24V DC 逆变器系统所需的 24V DC。逆变器输出（120 或 230VAC）直接连接到交流负载（即风扇、灯泡等）。此外，您还可以为太阳能充电控制器中直接连接到直流输出端的直流负载供电。

要串联两个或多个太阳能电池板和电池，只需将太阳能电池板或电池的正极连接到太阳能电池板或电池的负极，反之亦然（分别）如下图所示。

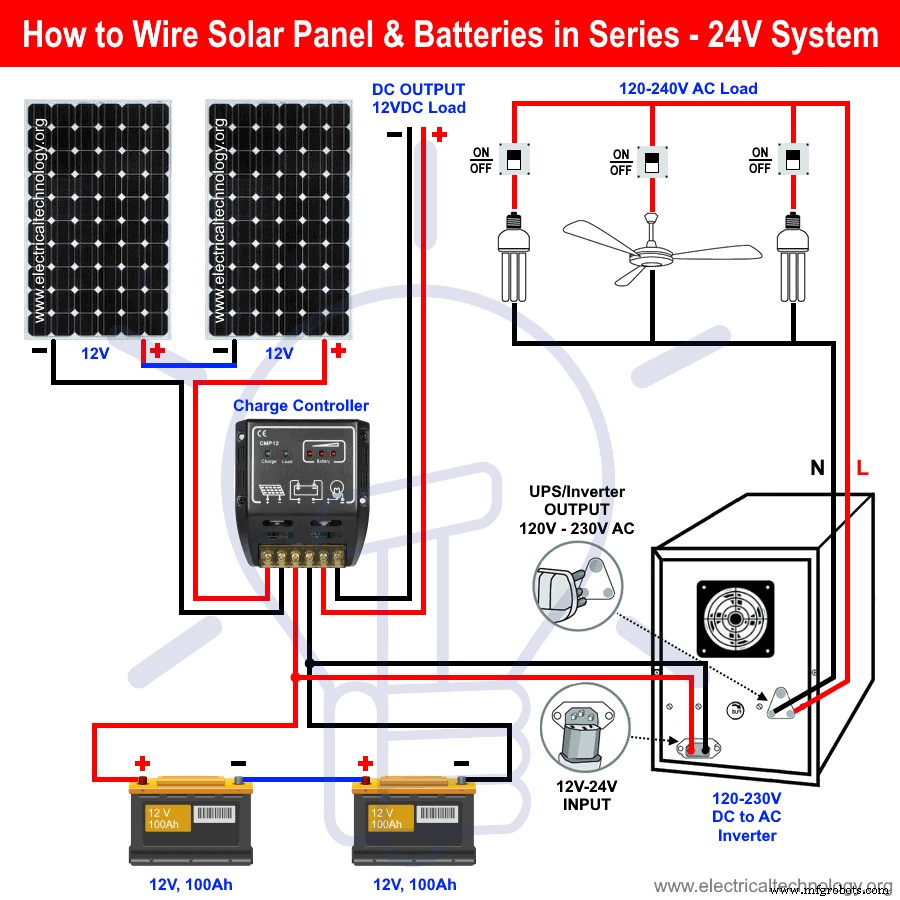

以下接线图显示，太阳能电池板将通过电池和逆变器为电池充电以及为交流负载供电。在遮阳/夜间（当太阳能电池板没有发电时），电池将用作备用电源，并通过逆变器为交流负载供电。整个过程通过 UPS 自动完成，即无需手动操作或切换/ATS 开关即可打开/关闭多个负载。
