AM 环形天线：你需要知道的一切

构建 AM 广播无线电接收器可能是一个有趣的项目。但是，某些限制可能会阻碍您的无线电体验，例如弱 AM 信号。 AM 接收可能会很棘手，因为它对电噪声和其他不同干扰源的敏感性很高。虽然大多数接收器都带有内置天线，但这还不足以为您提供所需的清晰接收。值得庆幸的是，您需要 AM 环形天线来解决这个问题。

在改善 AM 接收方面，外部天线是必不可少的。所以，我们写了这篇文章来展示关于 AM 环形天线的一切。

让我们潜入水中！

AM 环形天线

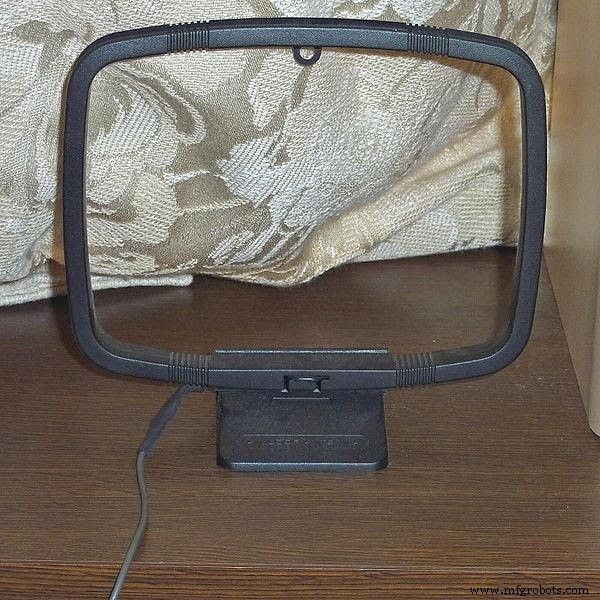

方形环形天线

AM Loop 天线这个名称是一种无线电天线，其螺旋或铜线线圈缠绕在非导电框架周围。非导电框架呈X形，由两块木片组合而成。 AM 环可以有几何形状、菱形、方形等等。

螺旋环形天线带有铜绕组，从 X 形框架的边缘外开始。这个天线在向中心缠绕时呈螺旋形。采用边绕环形天线，铜线绕X形边缘。

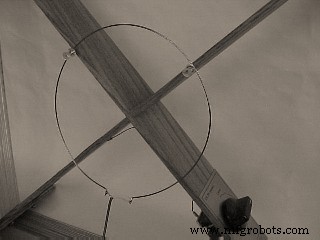

边绕式 AM 环形天线

但是，两种环路样式的电线末端都连接到可变 365 皮法拉电容器。因此，AM 环形天线会被调谐到广播电台的正确频率，甚至是遥远的电台。

此外，其他类型的AM环形天线包括大环形天线和小环形天线。

大型环形天线具有双瓣辐射模式，使天线对两个宽瓣（相反方向）中的无线电波敏感。更重要的是，这些天线是自谐振的，也可用于接收和传输。

另一方面，与工作波长相比，小型环形天线的周长更小。虽然您可以使用小型环形天线在广播接收器上进行接收和发送，但它们较小的周长使其仅用于接收。一个很好的例子是大多数 AM 广播电台的内置铁氧体环形天线，天线效率低。

如何制作 AM 环形天线

这是一个简单的 AM 环形天线结构，它比各种环形天线样式更有效。此外，这是一种增加 AM 收音机接收范围的更便宜的方法。看看下面的电路图：

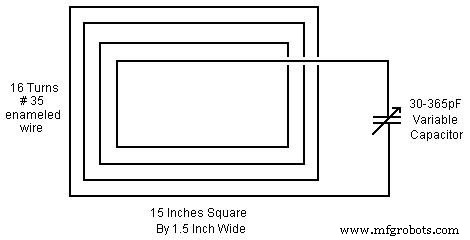

电路图

电路元件

对于这个 AM 环形天线，您需要：

1.(1)#35漆包铜线

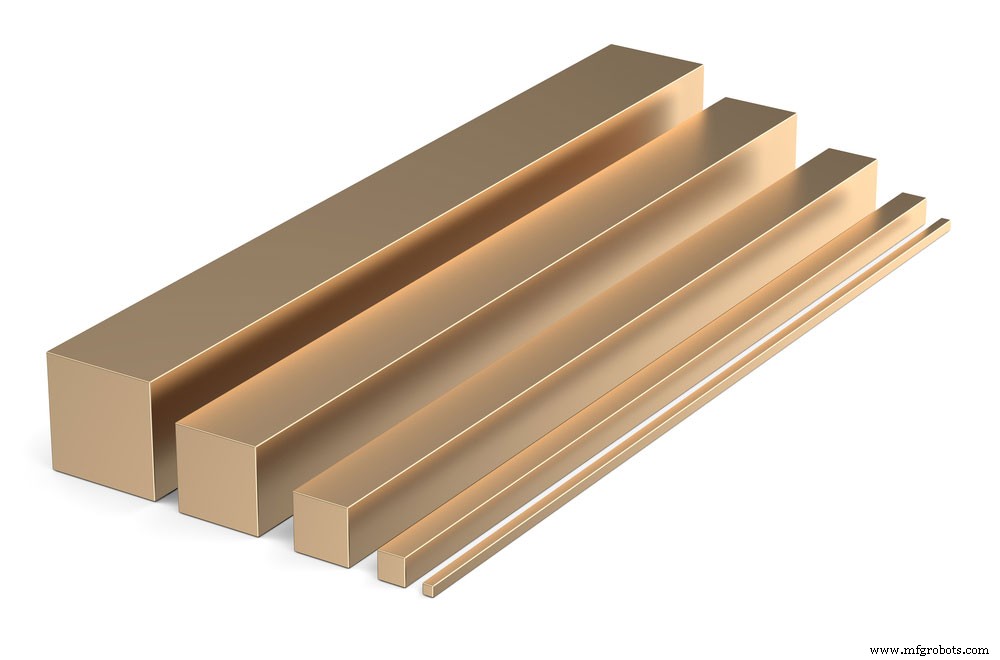

2. (1) 15寸方棒

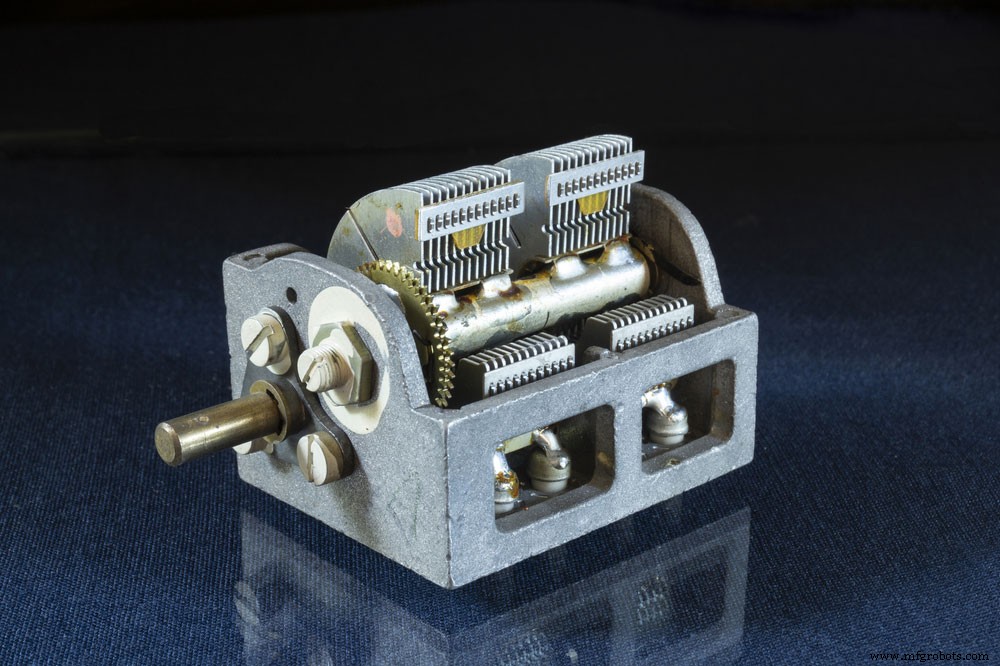

3. (1) 30-365pF可变电容

电路操作

幅度调制环形天线的主要目的是显着改善 AM 收音机的接收。那么，上述电路是一种能够提高任何 AM 收音机灵敏度的设计。从而改善 AM 接收。

但这还不是全部。

该电路不需要您将电线连接到收音机，您只需将 AM 收音机靠近此环形天线，调整可变电容器，然后修改收音机调谐。

环形天线组件

建造这种天线很容易。首先，拿起你的铜线，在任何方形框架上绕 16 圈。然后，您估计每边长 15 英寸，宽 1.5 英寸。这样，您将覆盖 550-1700 kHz 的标准 AM 通信频段。

如何制作边绕环形天线

首先，用两个 6 英寸的木块创建一个 X。一旦你有了形状，用手锯把半英寸深的槽很好地切成八块。然后，将每个空间分成四个边，每边测量半英寸。

接下来，将 22 号铜线折叠到您用手锯创建的插槽中。此外，请确保将线绕在框架的外部。

最后，将可变电容器放在框架上的任何特定位置。然后，您可以将铜线的两端连接到电容器的端子上。

如何操作

如果您想将 AM 收音机调整为弱电台，简单的天线设计将是您的最佳选择。

因此，要使用此天线，首先将收音机靠近天线或放在天线上。然后，慢慢微调电容器的刻度盘（用作天线旋转器），直到您注意到接收效果有所改善。由于环形天线是有方向性的，因此最好在接收改善之前移动它。

应用程序

• AM 环形天线可用于飞机测向仪等测向设备

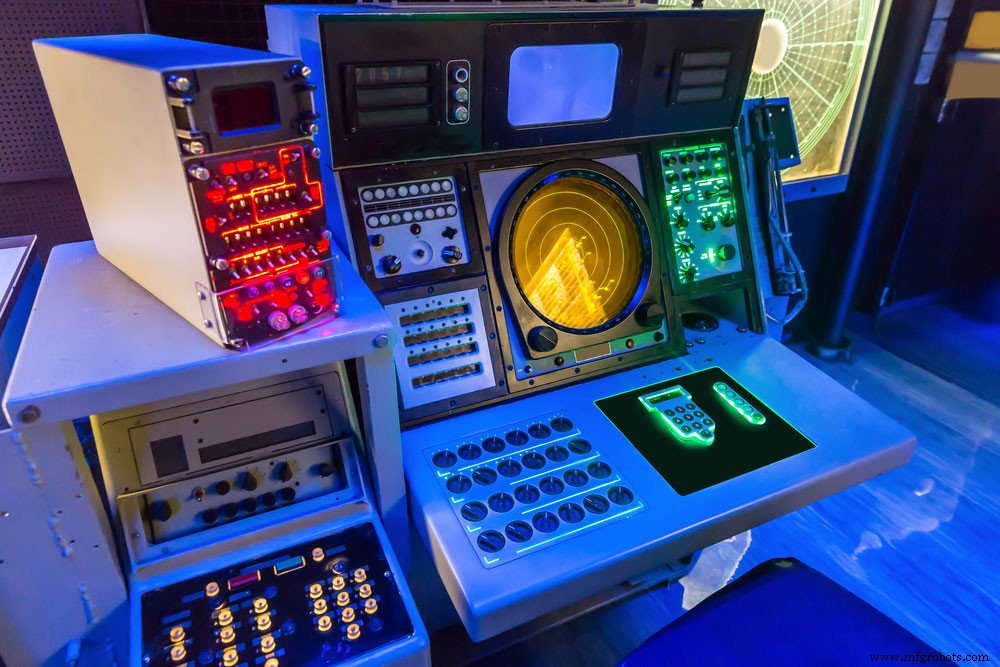

飞机测向仪

• 您还可以使用它们在无线电接收器中接收高频波。
• 环形天线也可用作超高频发射器
• 您可以在 RFID 设备中使用环形天线来查找任何发射器的位置
• AM 环形天线也可用作室内 UHF 电视天线，尤其是在信号较强的区域。不是信号接收较弱的区域。
• 有时，AM 环形天线可用作紧凑型发射天线。此外，当偶极子和铁氧体天线等传统天线没有空间时，大多数非专业无线电操作员都会使用环形天线。

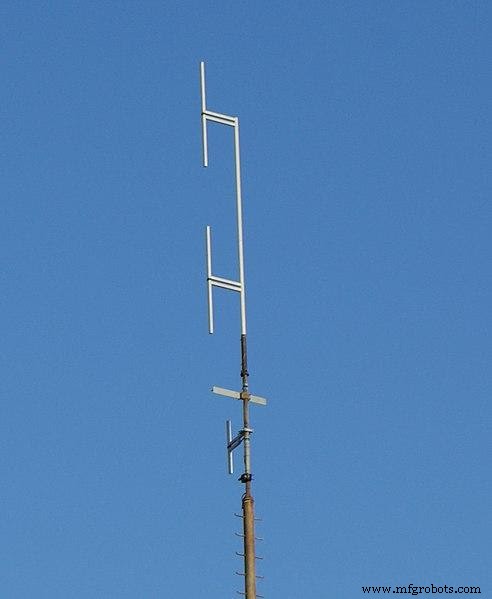

垂直偶极天线

如何连接我的 AM 环形天线？

使用直径约 6 英寸的单圈实心铜线，您可以轻松地将 AM 环形天线连接到无线电接收器。此外，铜线的末端将成为您的天线端子。接下来，将天线端子焊接到同轴电缆的两端。此外，剥去线路的另一端并将它们连接到接收器。因此，允许接收器（天线调谐器）调谐来自 AM 环形天线的广播信号。

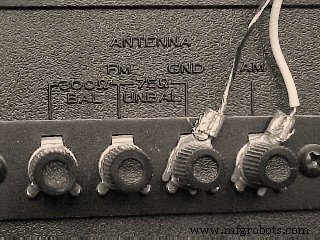

AM 环形天线插头连接

AM 环形天线是否适用于 FM？

AM 天线与 FM 天线不同，两种天线都有额外的要求。虽然您可以将 AM 天线用于调幅 (AM) 中波接收/传输，但 FM 天线可用于调频 (FM) 波传输/接收。所以，不，AM 环形天线不适用于 FM。

总结

您可能已经得出结论，您的 AM 收音机接收不良和静态接收是一个永久性问题。但是，故障不在于您的弱信号接收或您的发射塔的位置；它来自你收音机的天线。

大多数 AM 收音机（如果您购买的话）都配有铁氧体棒状天线，该天线的功能足以接收本地电台，但不足以改善接收效果。因此，外置 AM 环形天线是一款出色的天线，可帮助您解决接收问题并产生可识别的信号。

好了，这篇文章到此结束。如果您有任何问题，请与我们联系，我们很乐意为您提供帮助。
