电容器漏电测试仪：它是什么以及它是如何工作的？

电容器是大多数电子应用所必需的重要器件。此外，它们可以存储电能，使其成为强大的设备。但是，它并非没有缺点。电容器可能会遭受漏电流的影响，这是氧化层缺陷的结果。此外，具有漏电流的电容器可能会成为电路中的大问题。幸运的是，这个问题有一个简单的解决方案。您只需要一个电容泄漏测试仪！
虽然电容器有多种测试，但漏电测试是重要的测试之一。
因此，在本文中，我们将告诉您有关电容器泄漏测试仪的所有信息，以及如何构建简单且价格合理的泄漏测试仪电路。
你准备好了吗？一起学习吧！

DIY电容漏电测试仪

如前所述，电容器有各种测试来检查它们是否正常工作。因此，有不同的电容器测试仪。您甚至可能在您的工具包中包含其中一些测试仪。

但是，这些电容器测试仪不是泄漏测试仪。他们不测量在设定额定电压下流过电容器的电流。另外，我们知道电容器会随着老化而开始泄漏。所以，这里有一个简单的 DIY 电容漏电测试仪，可以帮助您检查何时有漏电电容。

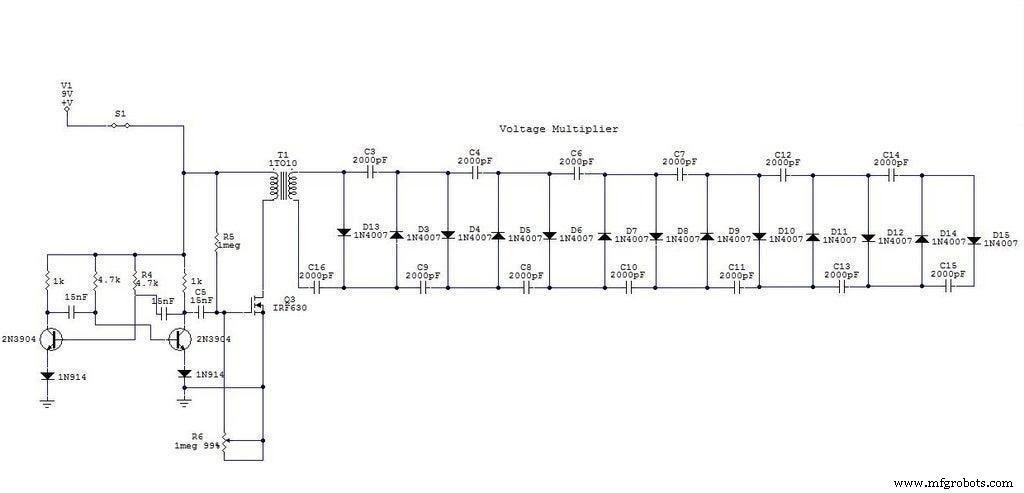

电路图

来源：维基共享资源

但是，有一个问题。

该泄漏测试仪无法处理高压。换句话说，您将无法获得足够的电流来测试 1 mfd 或更高的电容器。因此，在测试电解电容器时，它可能不会给您最好的结果。但是，如果您的电容器低于此值，则此测试仪将完成工作。

注意：如果要测试电解电容，请尝试测量等效串联电阻 (ESR)。

电路的工作原理

这个简单的 DIY 泄漏测试仪电路与使用两个 2N3904 晶体管的 Astable 多谐振荡器一起工作，运行频率约为 10 kHz。我们选择这个频率是因为微型变压器（10-1 比率）在这个频率下效率最高。

此外，我们通过一个 15 nF 电容器从第二个晶体管获得耦合信号 - 到 IRF630 MOSFET 的栅极。这个 MOSFET 栅极在两个兆欧电阻之间偏置为 4.5 伏。

此外，这些兆欧电阻器之一是可变电阻器，可改变进入栅极的信号大小。因此，改变输出电压。

此外，当您将 IRF630 连接到升压变压器的初级（1-10 比率）时，IRF630 的漏极从 25 伏峰值升高到大约 225 伏峰值。接下来，它将这个升压电压施加到电压多路器上。因此，最终产品约为 1000 伏直流电。

为了完成这个过程，电路将 1000 伏直流电施加到两个外部端子。此外，正极通过 0-400 微安表移动到正极端子。最后，外部端子是香蕉端子，以便您可以安装各种标准尺寸的仪表探头。该电路通过按钮开关获得9v电池电流。

需要的组件和工具

以下是构建此电路所需的部件和工具：

• 电子焊料

• 各种螺丝刀

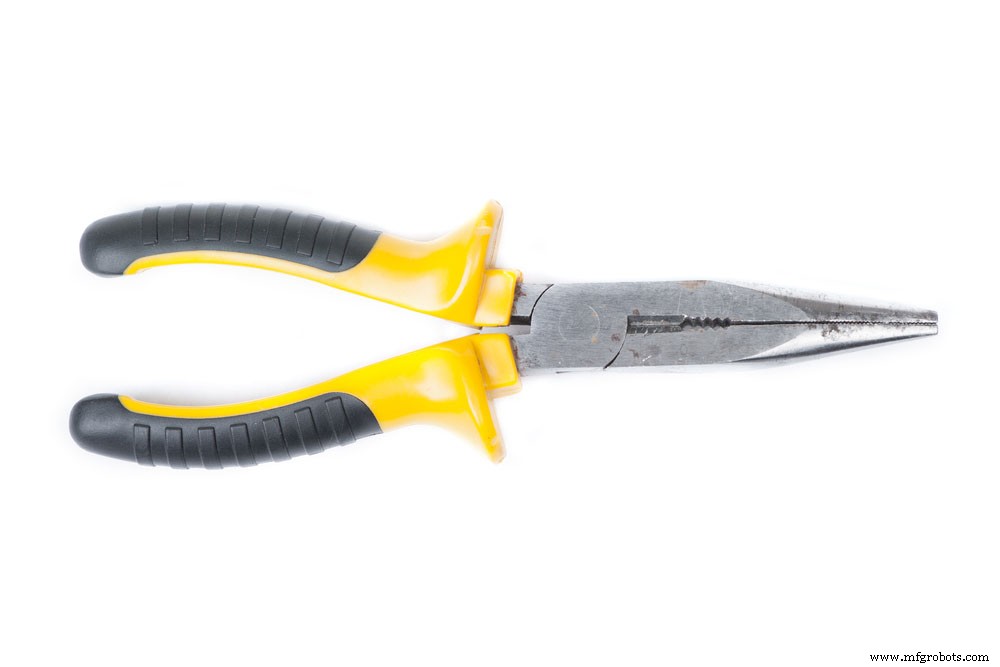

• 长嘴钳

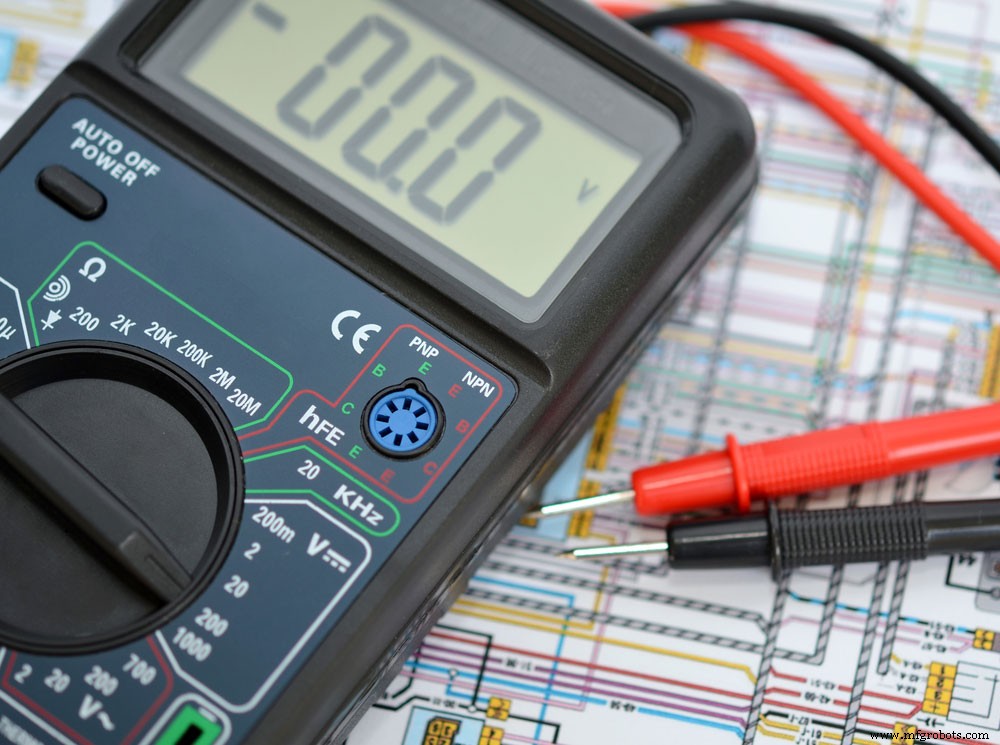

• 万用表

• 40 瓦烙铁
• 铰刀和微型锉组
• 带钻孔索引的电钻
• 2N3904 双极晶体管 (2)
• 15 nF 电容器 (3)
• IRF630 MOSFET（1）
• 4.7k 电阻器 (2)
• 1N914二极管（2个）
• 1k 电阻 (1)

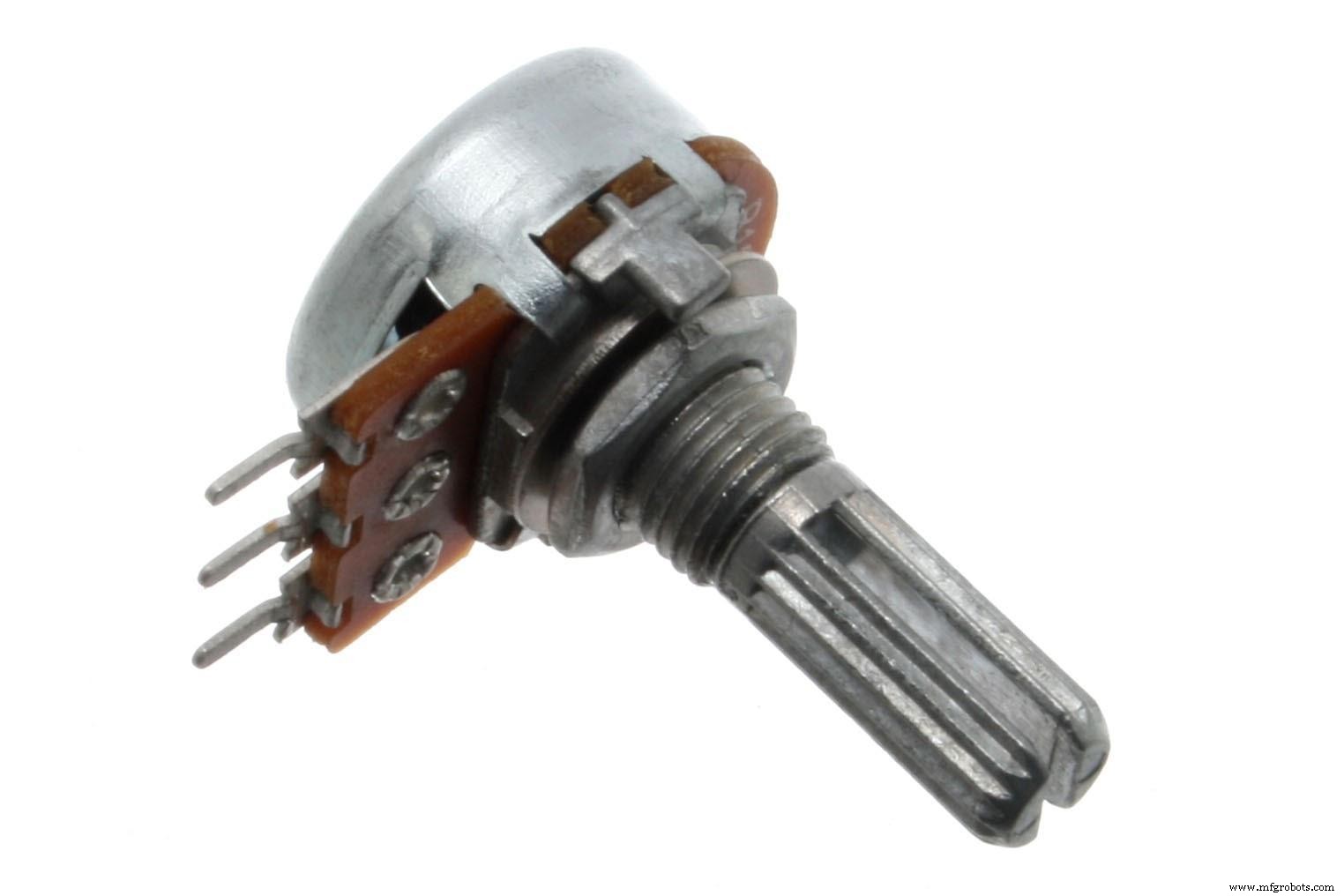

• ½ 瓦，1 兆欧电位器 (1)

来源：维基共享资源

• 10-1微型音频变压器（1）

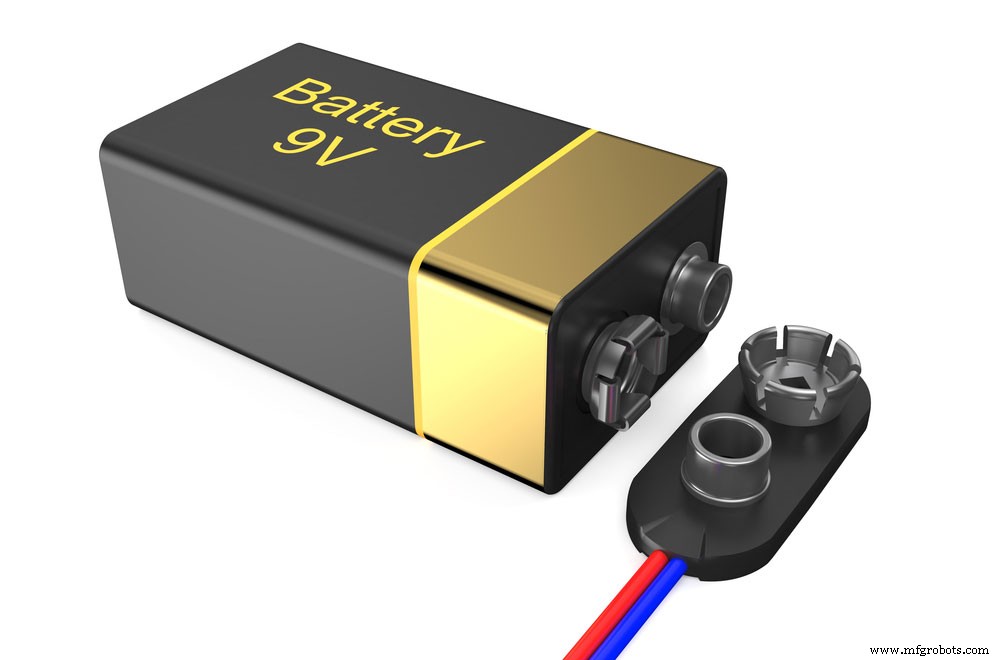

• 9 伏电池连接器 (1)

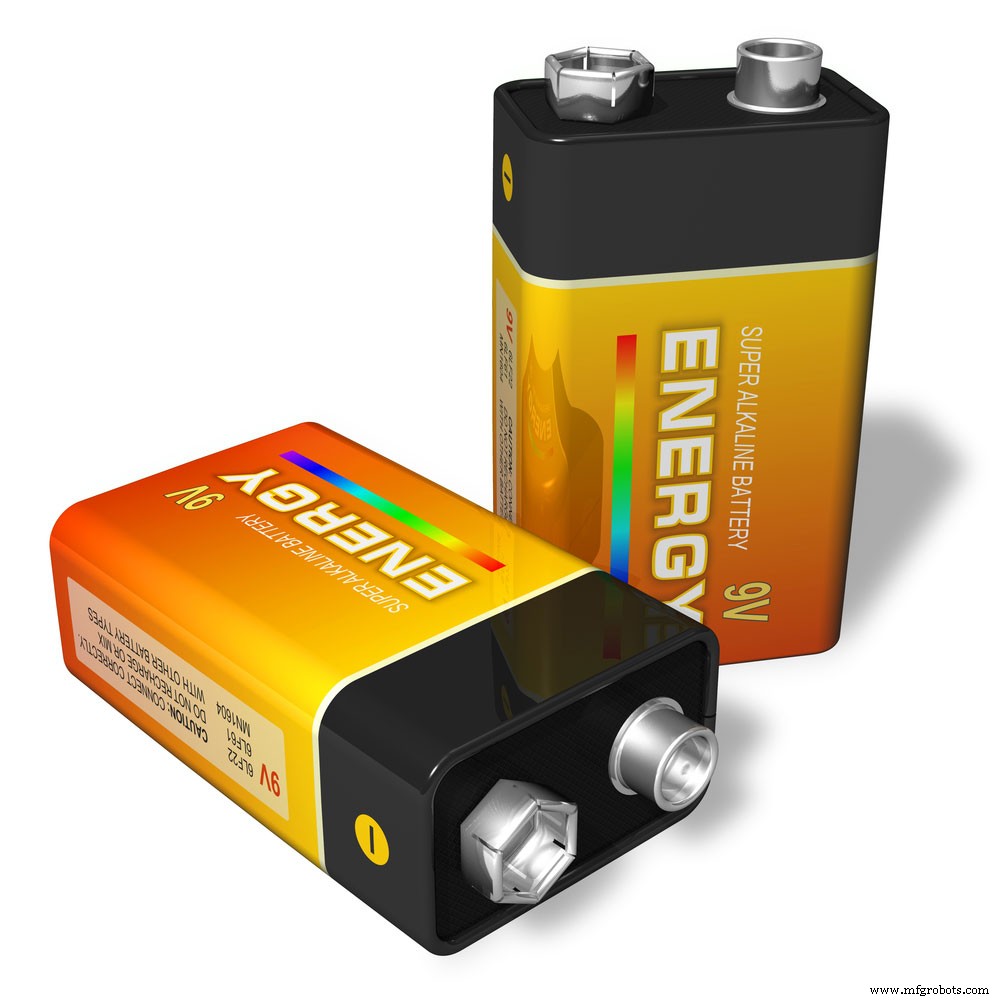

• 9 伏电池 (1)

• 额定电压至少为 400 伏的 2000 pF 电容器 (13)
• 1N4007二极管（13个）

• 香蕉插孔一套，一红一黑（1）
• 用于电流指示的微型模拟仪表。最好小于 1 毫安的运动 (1)
• 不同颜色的连接线和热缩管可安装在承载高压的电线上
• 电位器旋钮
• 微型按钮开关 (1)

步骤

以下是尝试此电路时要遵循的步骤：

第 1 步：组装和安装组件

首先，一个盒子，为按钮开关、仪表、电位器钻必要的孔，并为香蕉插头钻两个孔。接下来，使用大小合适的钻头将组件安装在盒子的上半部分和下半部分。

第 2 步：制作 Crocroft-Walton 电压倍增器

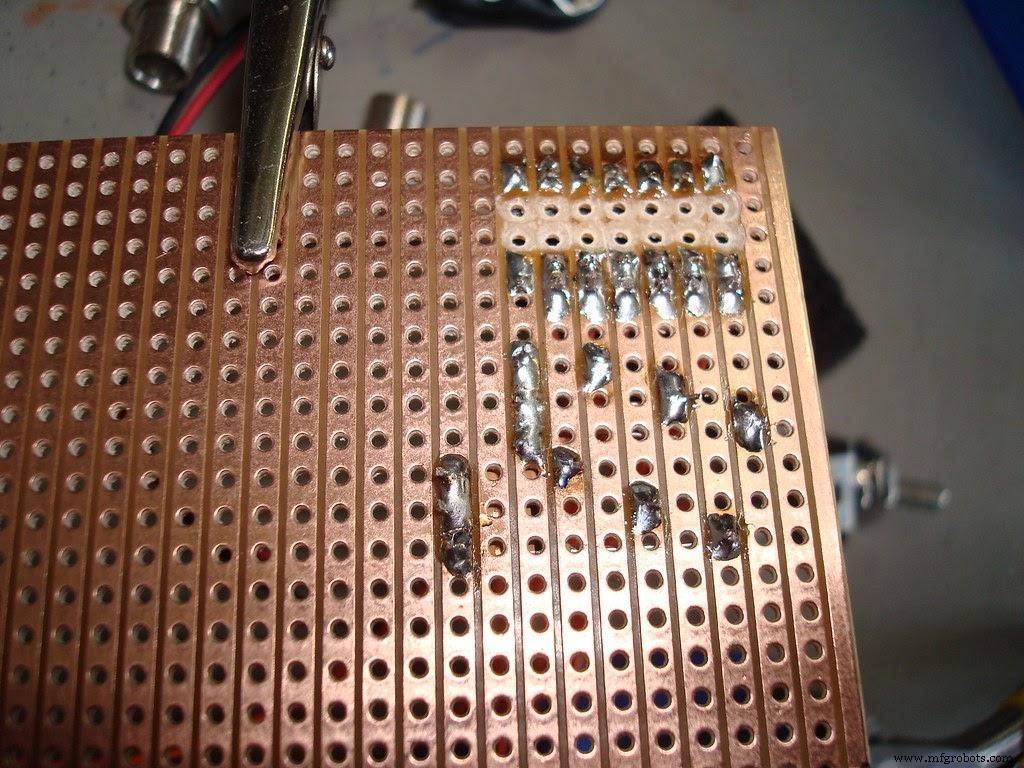

使用一块 Veroboard 来制作电压倍增器。使用 3 x 1 ½ 英寸的，以便组件可以整齐地安装。

Voboard

第 3 步：制作多功能振动器

使用一块 3 x 1 ¾ 英寸的 Veroboard 构建一个多谐振荡器。完成多谐振荡器后，请确保它以 10 kHz 的频率工作。

第 4 步：接线

接下来，确保将所有内容连接在一起。使用常规的连接线连接高压线 - 电线主体上有一个热缩管套管。

第 4 步：测试您的电路

使用测试仪检查套件中的不良电容器。确保它正常工作，以防您必须重新连接所有组件。

如何测试这个电路

组装好零件后，首先用示波器进行测试。因此，检查来自最左侧 MOSFET 栅极的信号，您应该会看到一个 9 伏的正锯齿波形。由于 MOSFET 的电容输入，这个锯齿波形应该有大约 1 微秒的负尖峰。

此外，第二个波形应显示连接到变压器后 MOSFET 何时漏电。另外，在达到 20 伏峰值之前，您应该注意到更圆润的波形。

注意：波形开始处的第一个 25 伏特尖峰是由于初级变压器对接收到的电流变化的阻力。

现在，第三个波形显示了信号从变压器中移出并应用于电压倍增器输入时的信号。这里的峰值约为 225 伏。因此，电压倍增器会将这个电压乘以大约 1000 伏直流电。

这还不是全部。

完成示波器测试后，使用泄漏测试仪检查一些电容器。在我们的测试中，我们使用了一个额定值为 400 伏的现代电容器和一个额定值相同的 400 伏的老式纸电容器。

对于现代电容器，我们使用泄漏测试仪施加大约 400 伏电压，泄漏电流约为 25 微安。这是一个很小的泄漏，所以现代电容器通过了测试。

另一方面，我们将相同的 400 伏电压施加到老式电容器上，我们发现它通过了 10 倍的电流。这是一个很大的泄漏，因此不适合任何电路。

结束语

一个简单的电容漏电测试仪可以测试1uf到450uf范围内的漏电电解电容。此外，它还能够测试额定电压为 10v 的大型启动和运行电容器以及较小的 1uf 电容器。

但是，一旦掌握了时序周期，您就可以测试低于 1uf (0. uf) 和高于 450uf（最高 650uf）。此外，您还可以使用此测试仪检查电线的绝缘电阻，测试二极管的反向击穿特性。

注意：小心！该设备能够产生高达 1000 伏的高压。滥用此设备可能是致命的。因此，只有在了解高压工作的安全措施后才能继续操作。

好吧，这包含了您需要了解的有关电容泄漏测试仪以及如何制作的所有信息。如果您还有其他问题，请随时与我们联系，我们很乐意为您提供帮助。
