阻塞振荡器详解：工作原理、分类与实际应用
项目需要了解阻塞振荡器？担心过于复杂？其实阻塞/脉冲振荡器电路原理简单、趣味性强，却在日常生活中应用广泛。本文系统梳理核心知识，助您快速掌握。
什么是阻塞振荡器？

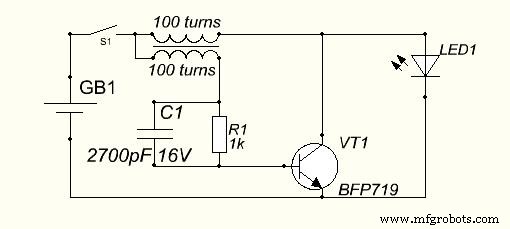

图1：阻塞振荡器电路图
阻塞振荡器是利用变压器、电阻与放大元件(晶体管/电子管)产生周期脉冲的离散波发生器。其“阻塞”特性源于放大元件大部分占空比处于截止(阻塞)状态。关键参数：脉冲重复周期、脉冲宽度、脉冲重复率。
阻塞振荡器分类
脉冲变压器是所有阻塞振荡器的核心。单脉冲输出为单稳态，可自动翻转为双稳态(注：原文astable译为双稳态实为无稳态，此处修正)。阻塞振荡器无法实现双稳态操作。以下细分主要类别：
单稳态阻塞振荡器
由三绕组脉冲变压器和发射极电阻组成，负载电阻用于阻尼。集电极-基极绕组提供再生反馈，第三绕组跨负载输出正/负脉冲。细分两型：
- 基极定时单稳态阻塞振荡器
- 发射极定时单稳态阻塞振荡器
基极定时型

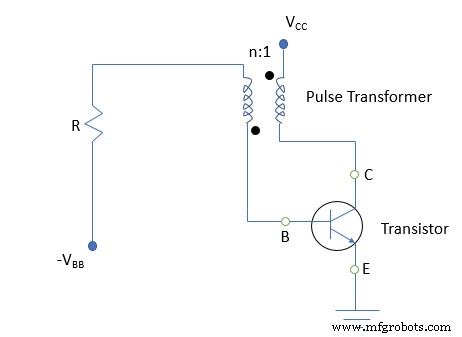

图2：基极定时单稳态振荡器原理图
由脉冲变压器、晶体管、电阻组成。变压器提供反馈，电阻控制脉冲宽度。基极-集电极绕组比n:1。初始晶体管截止，基极电压VBB极低可忽略，集电极电压为VCC。输入负脉冲降低集电极电压，经变压器极性作用抬升基极电压，VBE超开启电压导通，集电极电流增大、环路增益增强至饱和。该状态不稳定，晶体管随即截止恢复稳定。
发射极定时型

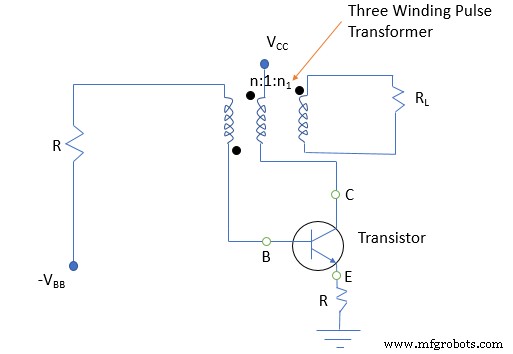

图3：发射极定时单稳态振荡器原理图
脉冲宽度对电流增益不敏感。发射极接定时电阻控制脉宽。需三绕组变压器：初级接集电极，次级接基极，第三绕组接负载阻尼。此结构实现变压器初次级极性反转。输出脉冲周期由发射极电阻决定。
无稳态阻塞振荡器
分两型：
- 二极管控制无稳态阻塞振荡器
- RC控制无稳态阻塞振荡器
二极管控制型

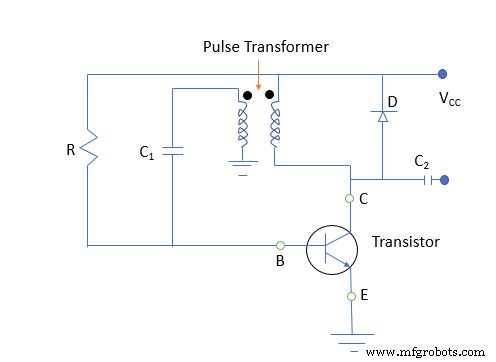

图4：二极管控制无稳态阻塞振荡器原理图
晶体管基极与变压器次级间接电容，集电极与变压器初级间接二极管。工作依赖集电极施加初始脉冲后移除。二极管反偏时，变压器端电压同相耦合至基极。基极电流上升建立VBE超开启电压，晶体管导通。集电极电流增大正偏二极管，经变压器反射充电电容。充电期间电容不放电，基极电压下降关断晶体管。二极管两端电压建立在变压器初级及次级，电容放电，基极电流重新导通，循环往复。
RC控制型

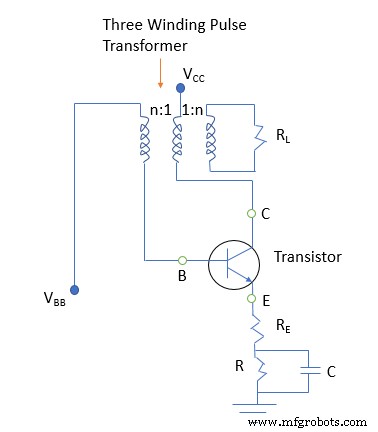

图5：RC控制无稳态阻塞振荡器原理图
发射极接定时RC网络控制脉冲时序。原理类似二极管控制型，区别在于电容放电由RC时间常数而非二极管控制。
阻塞振荡器工作机制
依靠脉冲变压器产生矩形波、电阻控制输出频率。静态时基极电压极低，晶体管截止(基极电压不为零以防噪声误触发)。集电极施加脉冲降低电位，变压器作用抬升基极电位。VBE超越开启电压，晶体管脱离截止，集电极电流减小(原文增大有误，此处修正)，变压器相位反转进一步抬升基极电位。环路增益>1驱动晶体管饱和。饱和期集电极电流上升、电压恒定。发射极电流由发射极电阻与变压器反馈决定。集电极电流上升导致基极电流持续减小，直至基极电流不足维持导通，晶体管截止，周期重复。
阻塞振荡器应用
- 电子电路周期性开关
- 数字电路分频器
- 大峰值功率脉冲发生源
- 低阻抗系统开关
结语
本文系统梳理阻塞振荡器关键要素与实战应用。如需项目协助，欢迎随时联系。
