光敏传感器全解析：原理、分类、Arduino 接口与应用实战

光传感器将光能（红外/可见光/紫外）转换为电信号，广泛应用于智能家居、农业监测、安防、消费电子、工业自动化等领域。本文系统梳理主流光传感器的工作原理、特性对比、Arduino 接口实战及选型指南。

什么是光传感器？

光传感器属于无源光电器件，将入射光子能量转换为电流/电压信号。输出电信号幅度表征特定波段（红外、可见光、全光谱）的辐照度强度。按工作机制分为光电导效应（电阻随光变化）、光伏效应（产生电压/电流）、光电子发射等。

核心工作原理统一视角

所有光传感器遵循：光子激发载流子 → 导电率/电势变化 → 电信号输出。但具体器件结构决定了响应波长、线性度、速度、噪声、温漂等关键指标。

主流光传感器类型详解

1. 光敏电阻 (LDR / Photoresistor / CdS Cell)

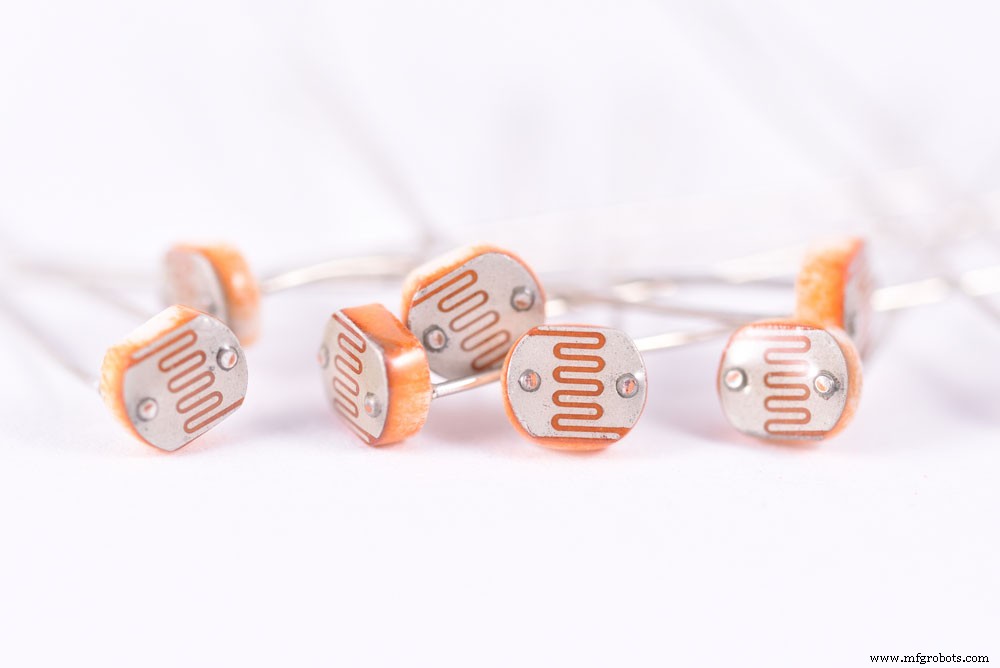

（光敏电阻器件）

材料：硫化镉 (CdS) 或硒化镉，高阻光导材料，对可见光/近红外敏感（峰值 ~550 nm）。

工作原理：暗态电阻极高（MΩ 级），光照激发电子-空穴对，载流子浓度升高，电阻显著下降（kΩ 级）。电阻与光照度近似反比关系（对数坐标下线性）。

典型电路：分压电路（LDR + 固定电阻串联），取中点电压送 ADC。亮→电阻低→分压低；暗→电阻高→分压高。

优缺点：成本极低（<¥1）、结构简单、响应慢（上升/下降 ~10-50 ms）、温漂大、非线性、含镉不环保（RoHS 豁免中）。

典型应用：路灯光控、光控开关、相机测光、玩具光感触发、简单日照时长记录。

2. 光电二极管

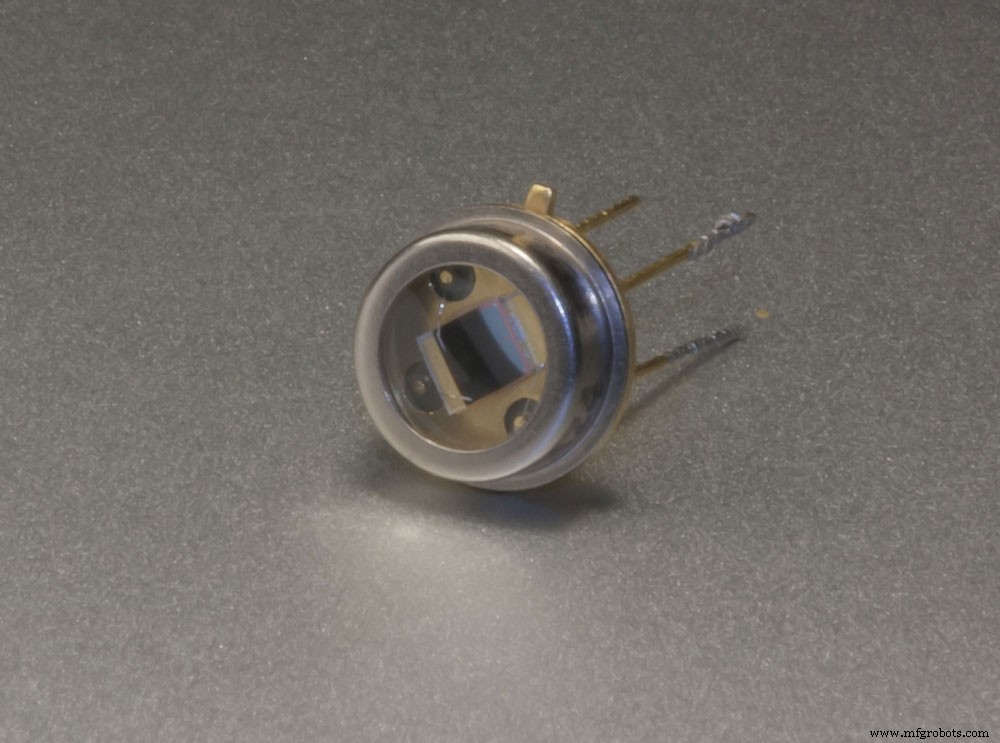

（光电二极管封装）

材料：硅、锗、InGaAs 等，PN 结结构，反偏工作。

工作原理：光子在耗尽层产生电子-空穴对，内建电场分离形成光生电流 I_ph ∝ 光功率。反偏电压越大，耗尽层越宽，响应越快、结电容越小。

关键参数：响应度 (A/W)、暗电流、结电容、响应波长范围、上升/下降时间（ns 级）。

工作模式：光伏模式(零偏压，输出电压，低噪、低速) / 光导模式(反偏，输出电流，高速、线性好)。

典型应用：光纤通信接收、医疗分析仪器、烟雾报警器散光检测、光电编码器、太阳能电池(大面积光伏模式)、激光测距接收。

3. 光电晶体管

（光电晶体管符号）

结构：NPN 三极管，基区扩大且暴露受光，集电极-发射极输出。相当于光电二极管 + 内置电流放大器 (β 倍增)。

特性：灵敏度比二极管高 50-100 倍，但响应较慢（μs 级）、饱和电压高、暗电流放大、线性度不如二极管。部分器件引出基极引脚可外接电阻调节增益/灵敏度。

典型应用：红外遥控接收、光电隔离器 (Optoisolator)、光栅编码器、工业光电开关、计数器。

光电隔离器电路原理图

4. 其它专用光传感器（补充）

• 环境光传感器 (ALS, 如 BH1750, TSL2561, VEML7700)：I²C 数字输出，经人眼光谱修正 (V-λ)，直接输出 Lux 值，适合屏幕背光调节、环境光监测。
• 颜色传感器 (TCS34725, APDS-9960)：RGBC 通道分离，支持颜色识别、色温测量、近接手势。
• 紫外指数传感器 (VEML6075, SI1145)：UVA/UVB 分波段测量，输出 UV Index。
• TOF/激光测距传感器 (VL53L0X 等)：虽归类测距，本质为光时间飞行测量。

Arduino 接入光敏电阻实战

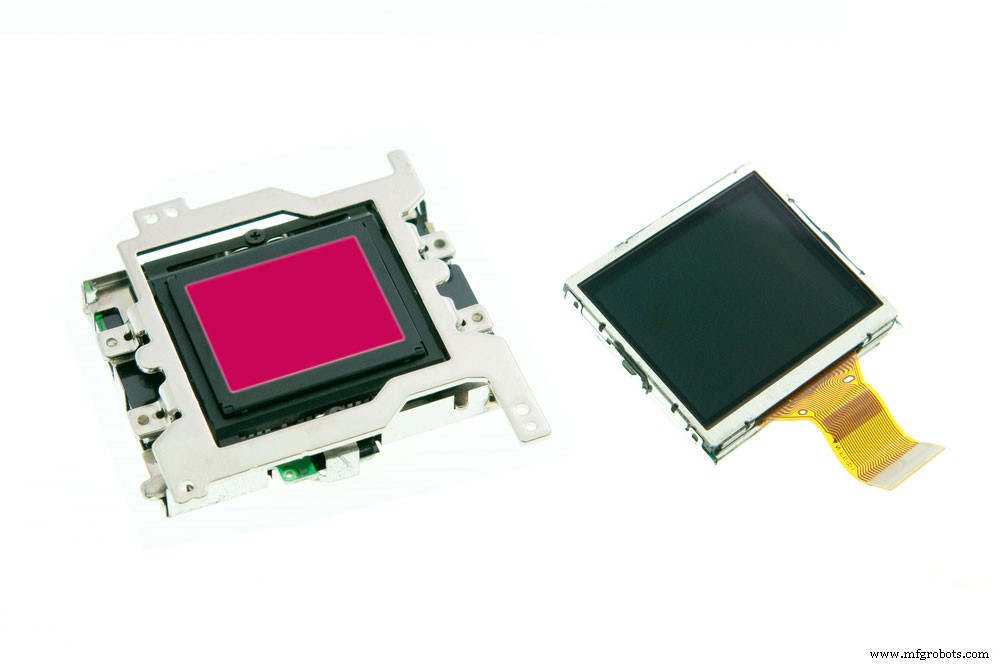

（CMOS 图像传感器与 LCD 屏）

硬件清单

• Arduino Uno/Nano ×1
• Grove Base Shield 或面包板
• 光敏电阻模块 (Grove Light Sensor v1.2 或自备 LDR+10kΩ 电阻)
• Grove LED Bar 或单颗 LED + 220Ω 电阻
• USB 数据线

接线步骤

1. 光敏模块信号脚 → A0 (模拟输入)；VCC→5V，GND→GND
2. LED Bar → D2 (数字输出)；或单颗 LED 阳极→D2(经 220Ω)，阴极→GND
3. 若用 Base Shield：模块插 A0 接口，LED Bar 插 D2 接口，Shield 叠装 Uno，USB 供电

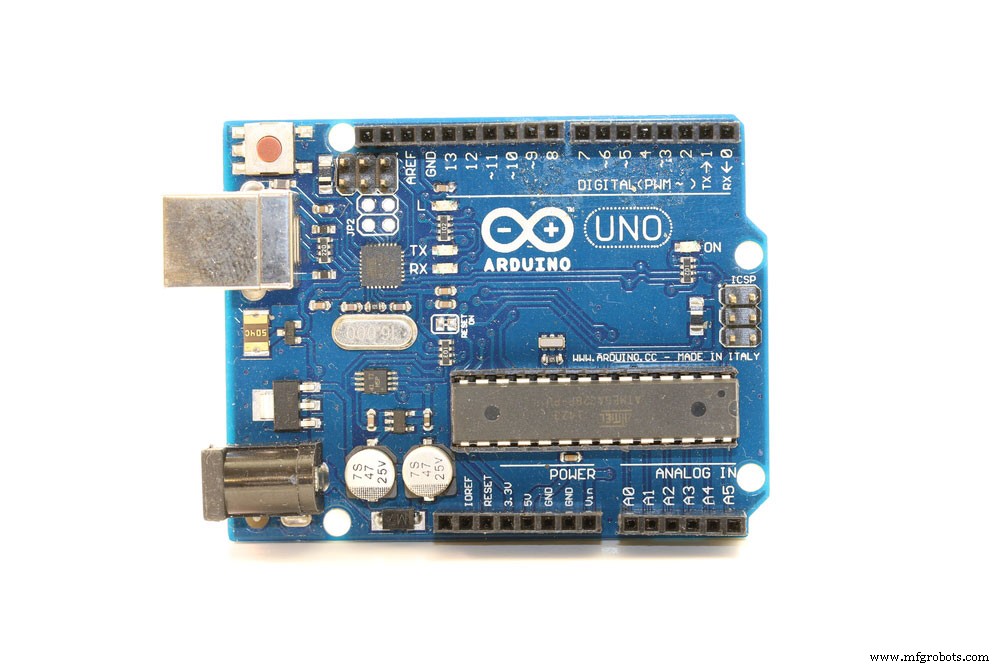

（Arduino Uno 开发板）

示例代码：光控 LED 亮度/阈值触发

const int LDR_PIN = A0;
const int LED_PIN = 2;
const int THRESHOLD = 512;  // 约 2.5V 对应 ADC 值

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int val = analogRead(LDR_PIN);  // 0-1023
  float voltage = val * 5.0 / 1023.0;
  Serial.print("LDR: "); Serial.print(val); Serial.print(" ("); Serial.print(voltage,2); Serial.println(" V)");

  // 模式1: 反比例调光 (PWM)
  int pwm = map(val, 0, 1023, 255, 0);  // 亮->灭
  analogWrite(LED_PIN, pwm);

  // 模式2: 阈值开关 (取消上行注释下行)
  // digitalWrite(LED_PIN, val < THRESHOLD ? HIGH : LOW);

  delay(200);
}

进阶：使用 BH1750 I²C 数字光照度传感器，直接读取 Lux 值，无需校准分压电阻，代码更简洁。

选型指南速查表

结语

光传感器是物联网感知层的核心入口。从几分钱的 LDR 到高精度光谱传感器，核心在于匹配光谱响应、动态范围、速度、接口与成本。原型验证时建议：同环境下对比 2-3 款候选器件实测曲线，确认线性度、温漂、抗干扰性。如需光学窗口设计、滤波器选型、驱动电路优化或算法移植支持，欢迎联系我们。
