双极结型晶体管(BJT)：紧凑高效电子设计的基石

电子发展史证明：晶体管发明是人类科技史的里程碑。它取代了庞大、高功耗、低效率的电子管，开启了现代电子时代。如今，BJT(双极结型晶体管)仍是模拟放大、开关控制、振荡电路的核心器件。本文系统梳理BJT结构、三大接地配置、特性对比、PNP/NPN分类、工作区域及典型应用。

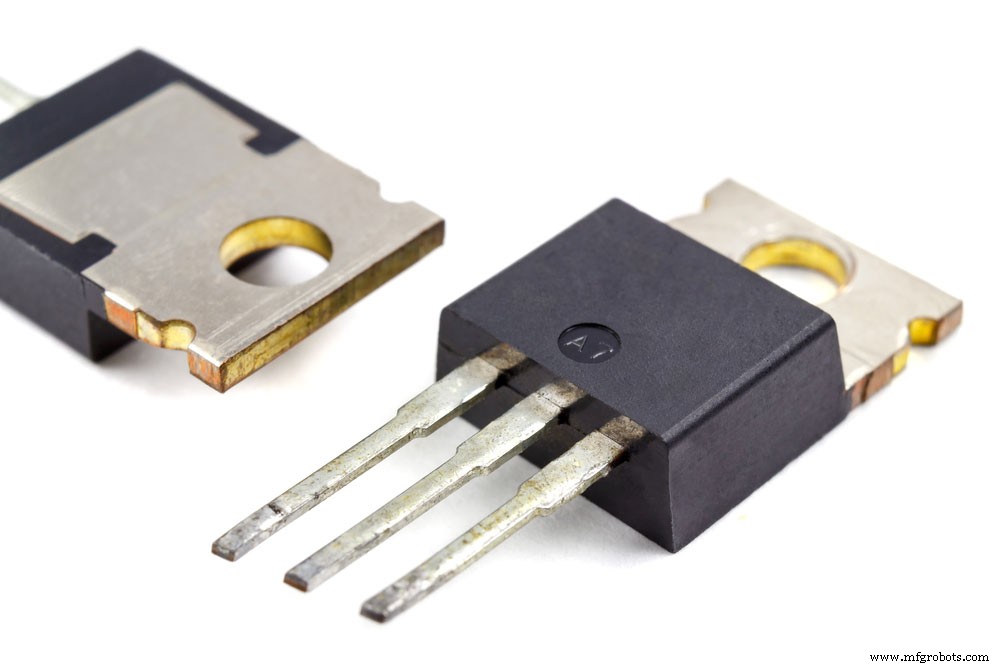

什么是BJT晶体管？

BJT是电流控制型半导体器件，包含两个PN结。三个电极：基极(B)、发射极(E)、集电极(C)。根据PN结排列形成PNP/NPN两种极性，主要载流子分别为空穴/电子。基极施加微弱信号电流，经电流放大倍数β放大，在集电极输出大电流信号，需外接直流偏置供电。

BJT三大基本放大电路配置

三端器件只有两个输入/输出端口，必有一端共用。三种配置：

1. 共射极 (Common Emitter, CE)

输入: B-E；输出: C-E；发射极共地。电压/电流/功率增益均高，输出相位反相180°，最常用放大/开关配置。

2. 共集电极 (Common Collector, CC) / 射极输出器

输入: B-C；输出: E-C；集电极共地(交流接地)。电压增益<1(约0.99)，电流增益高，输入阻抗高、输出阻抗极低，作阻抗变换/缓冲/驱动低阻负载。同相输出。

3. 共基极 (Common Base, CB)

基极共地。仅有电压增益(高)，无电流增益(α≈0.99)，输入阻抗极低、输出阻抗极高。用于高频宽带放大(如射频前端)、阻抗匹配、级联放大(卡码尔电路)。

三大配置特性对比表

共射极因综合增益最优，成为通用放大/开关电路首选。

BJT极性分类：PNP vs NPN

• PNP：N型基区夹在两层P型之间，主载流子为空穴。发射极发射空穴经基区进入集电极，基极电流控制空穴流量。符号箭头指向内(发射极→基极)。
• NPN：P型基区夹在两层N型之间，主载流子为电子。电子从发射极注入基区、扩散至集电极。电子迁移率>空穴，故NPN高频/高速/大电流性能优于PNP，应用更广泛。符号箭头指向外(基极→发射极)。

BJT三大工作区

BJT在电路中作为开关或放大器，由基极偏置决定工作状态：

放大区 (有源区)

发射结正偏、集电结反偏。Ic = β × Ib，线性放大信号。

饱和区 (开关全导通)

发射结、集电结均正偏。VCE(sat)极低(0.1~0.3V)，Ic = I(sat) 仅受外部电路限制。作为开关“导通”态。

截止区 (开关全关断)

基极电压低于发射极/集电极，两个PN结均反偏或零偏。Ic ≈ 0 (仅漏电流)。作为开关“关断”态。

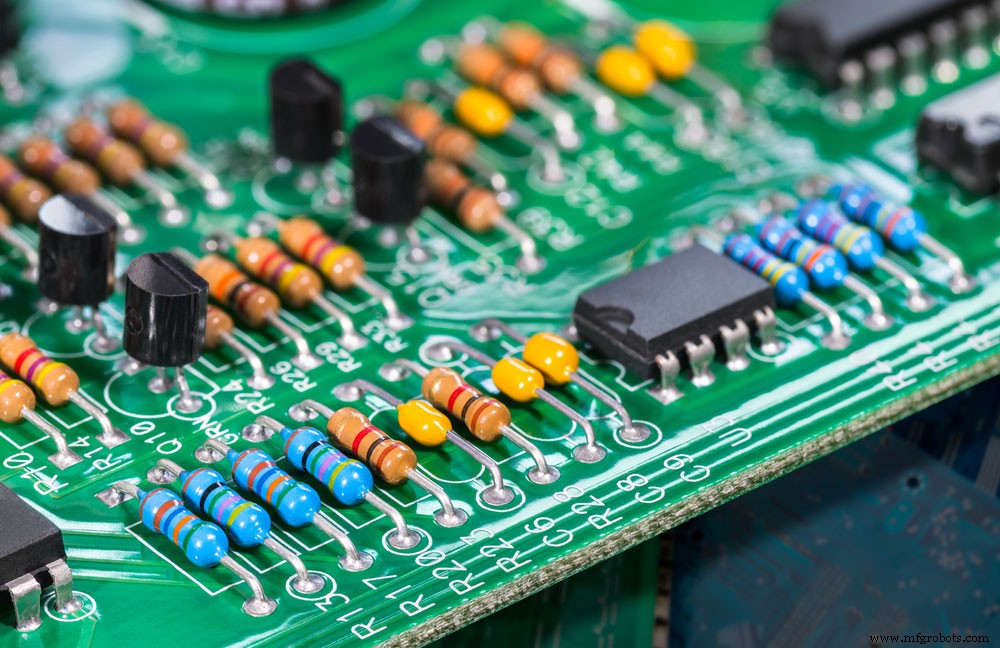

BJT典型应用

• 解调/检波器(收音机、通讯)
• 模拟放大器(音频/射频/运放前级)
• 振荡器/多谐振荡器(时钟/音频发生器)
• 限幅/钳位/波形整形电路
• 延时/定时电路(电容充放电控制)
• 电子开关/驱动电路(继电器/LED/小电机驱动)
• 基准电压源/带隙基准核心器件
• 温度传感器(利用VBE温度系数-2mV/℃)

结语

BJT虽面临MOSFET/IGBT在大功率开关领域的挑战，但在精密模拟、低噪声放大、高频射频、线性稳压、温度传感、驱动电路等领域仍具不可替代优势。深理解三大配置特性、工作区边界、PNP/NPN互补设计、热稳定偏置网络，是模拟电路工程师的核心基本功。欢迎联系专家团队获取更多设计支持。
