科尔皮茨振荡器原理、设计与应用全解析

科尔皮茨振荡器 是 LC 振荡器家族的核心成员，利用电容分压反馈实现高频正弦波生成。凭借频率稳定性好、元件少、易于集成等优势，广泛应用于射频前端、通信设备、信号发生器、频率合成器等领域。本文系统阐述其拓扑结构、启振条件、频率公式、运放/晶体管实现、关键设计技巧及典型应用。

什么是科尔皮茨振荡器？

科尔皮茨振荡器属于线性谐振振荡器，核心为LC 谐振罐路，通过电容分压网络 (C1、C2 串联并联 L) 提供相位满足的正反馈。与哈特莱振荡器（电感分压）互为“电对偶”关系。输出波形为高纯度正弦波，频率范围可达数百 MHz（取决于有源器件 f_T 与寄生参数）。

关键区分：非线性振荡器(方波/三角波/锯齿波) vs 线性振荡器(正弦波)。科尔皮茨属后者，谐波失真极低 (THD <1%)。

（振荡器技术与主板示意）

基础拓扑与启振原理

理论基础

• 谐振罐路：C1、C2 串联等效电容 C_eq = C1·C2/(C1+C2) 与电感 L 并联，谐振频率 f_r = 1/(2π√(L·C_eq))。
• 反馈系数 β = C1/(C1+C2) (分压比)，环路增益 A·β ≥ 1 (巴克豪森判据)。
• 共射/共源极有源器件提供 180° 相移，电容分压网络再提供 180°，总相移 360° 满足正反馈。

电路启振瞬态过程

1. 上电瞬间，C1、C2 充电建立初始电压。
2. 电容放电经电感 L 形成阻尼振荡，建立磁场能量。
3. 磁场坍缩反向充电电容，能量在 L 与 C 间周期性交换。
4. 有源器件放大补偿损耗，振幅增长至非线性限幅稳定（饱和/钳位/AGC）。
5. 稳态下，罐路两端呈标准正弦波，频率锁定在 f_r。

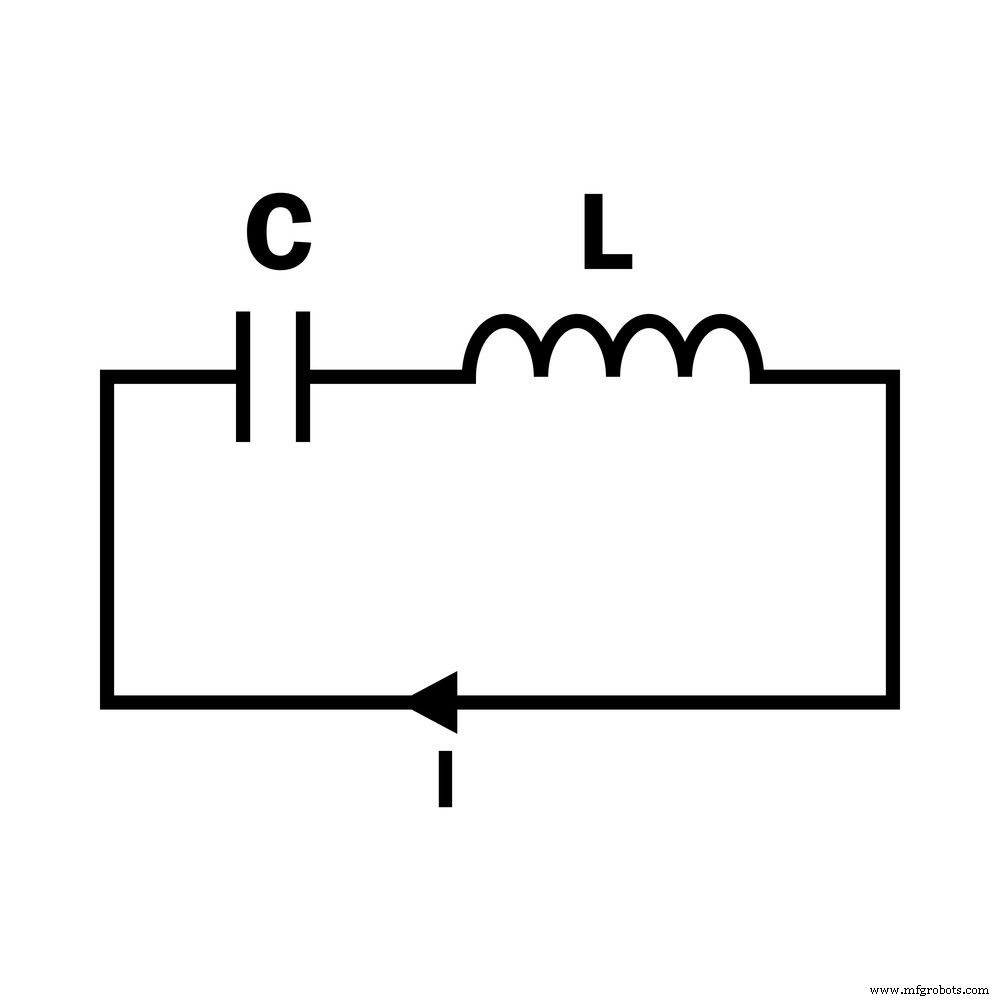

（LC 谐振电路示意）

经典晶体管共射极电路

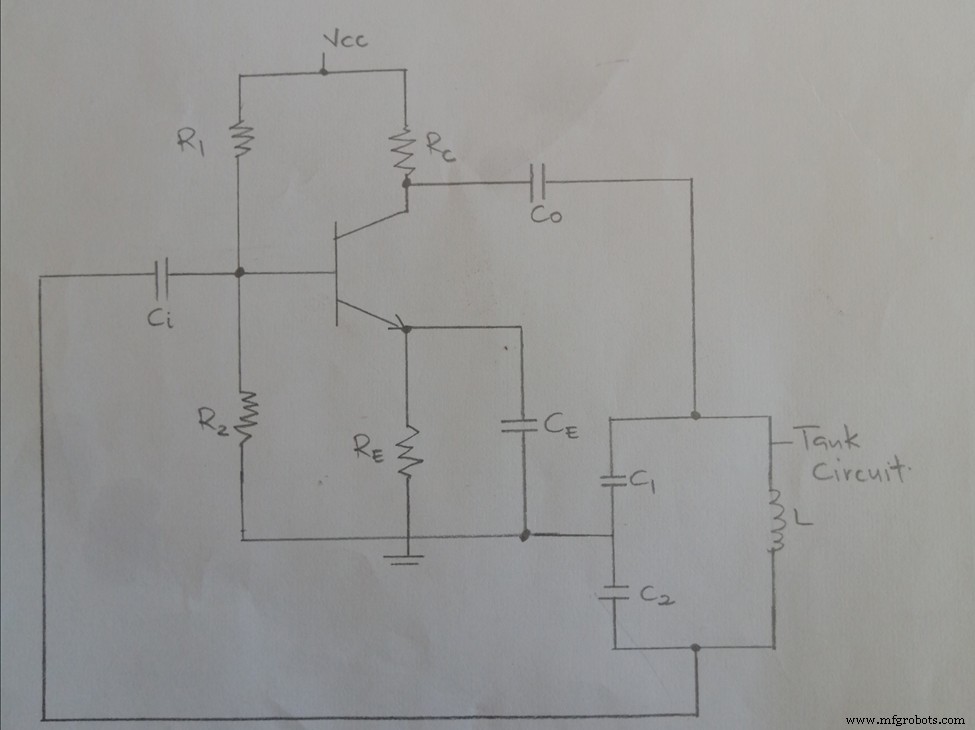

（科尔皮茨晶体管电路图）

关键元件功能：

• R1、R2：基极分压偏置，设定静态工作点 (I_C、V_CE)
• R_E：发射极退化电阻，稳定偏置、抑制温漂
• C_E：旁路电容，交流短路 R_E 保证交流增益
• C_C：输出耦合电容，隔直通交，将集电极交流信号送入罐路
• RFC (射频扼流圈)：集电极供电去耦，呈现高交流阻抗

频率计算公式

谐振频率：f_r = 1 / (2π √(L · C_eq))

等效电容：C_eq = (C1 × C2) / (C1 + C2)

反馈系数：β = C1 / (C1 + C2) (C1 接集电极/漏极，C2 接基极/栅极)

启振条件：g_m · R_p · β ≥ 1 (g_m 跨导，R_p 罐路等效并联阻抗)

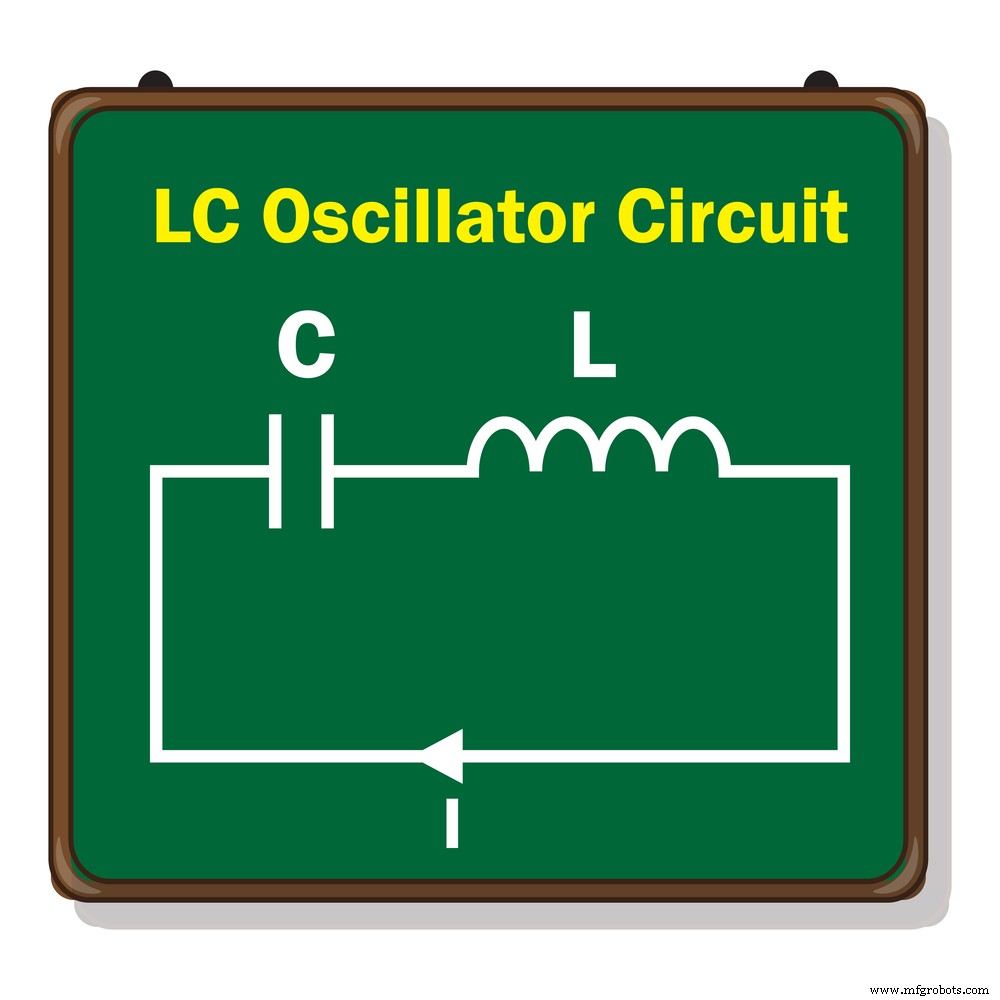

（LC 振荡器电气电路）

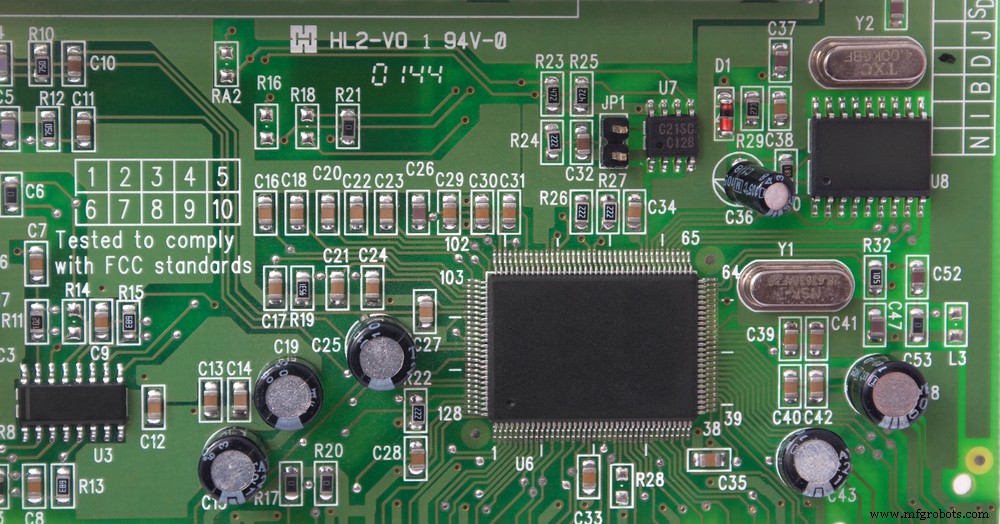

（PCB 安装振荡器模块）

运算放大器实现方案

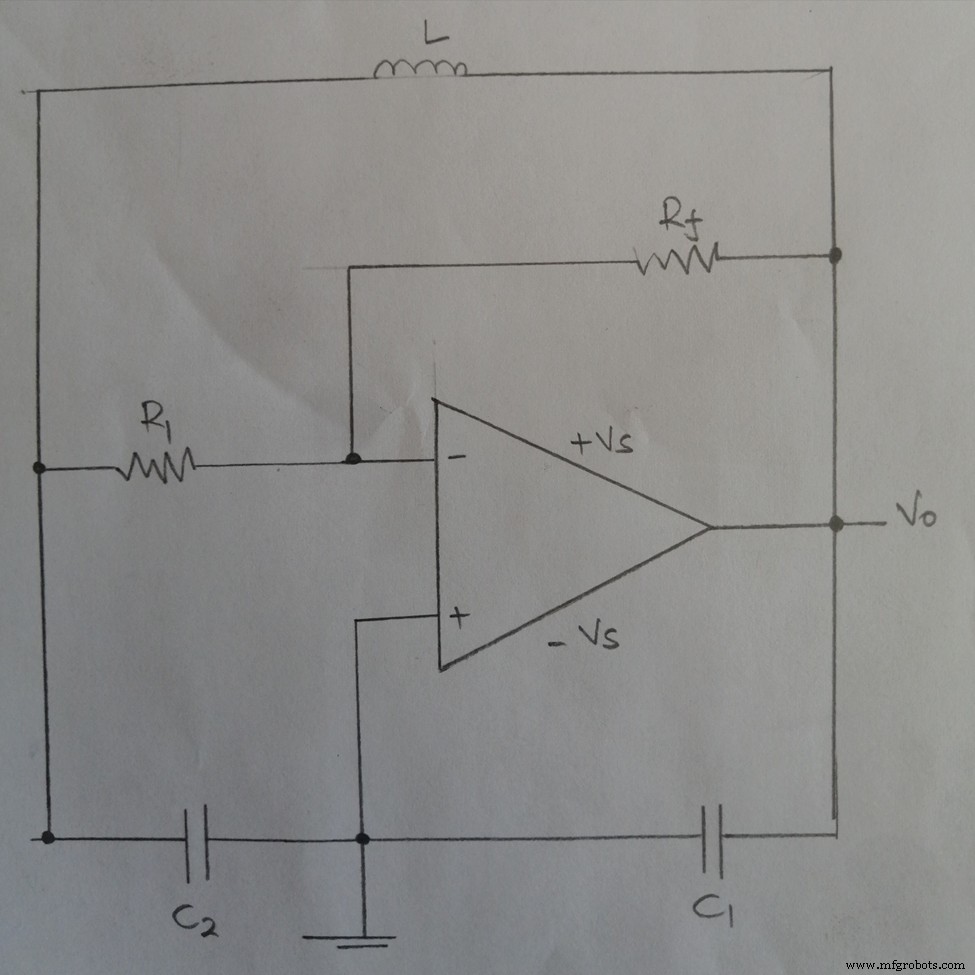

（基于运放的科尔皮茨振荡器）

拓扑要点：

• 运放接反相放大构型：R_in (输入电阻)、R_f (反馈电阻)，增益 A_v = -R_f/R_in。
• 罐路接反相输入端，非反相接地/虚地。
• 优势：增益由 R_f/R_in 精确设定，不受罐路 Q 值、器件参数离散影响；易于实现 AGC (自动增益控制) 稳定幅度、降低失真。
• 频率公式、启振条件与晶体管版完全一致。

关键设计技巧与实战避坑指南

1. 电容分压比选取

• β 过小 (C1≪C2) → 反馈不足难以启振；β 过大 (C1≫C2) → 罐路负载重、Q 值降低、相噪变差。
• 经验范围：C1 : C2 ≈ 1:3 ~ 1:10 (β ≈ 0.1~0.25)，兼顾启振裕度与相噪。
• 若用可变电容调谐，建议双联可变电容同步调节保持分压比恒定，或仅调节 C2 (接地端) 并接受 β 微变。

2. 电感选型与寄生参数

• 高频 (>100 MHz) 首选空芯线圈/PCB 走线电感，Q 值高、自谐振频率 (SRF) 高。
• 低频可用屏蔽电感/磁芯电感，注意电流饱和额定值。
• 布局：罐路元件紧凑放置，地平面完整，信号回路面积最小化。

3. 幅度稳定化 (AGC)

• 无 AGC 时靠有源器件饱和限幅，失真大 (THD 3-5%)。
• 推荐：JFET (如 2N5457) 作为可变电阻接反馈回路，或光耦/热敏电阻慢速 AGC，可将 THD 压至 <0.5%。

4. 晶体管/运放选型

• f_T ≥ 10×f_osc，确保足够环路增益余量。
• 低噪声型 (2SC3356, BFR92, BFU725F) 改善近载波相噪。
• 运放需 GBW ≥ 20×f_osc，转换速率 ≥ 2πf_oscV_pk，推荐 OPA657, AD8065, THS4281 等宽带型。

5. 电源去耦与屏蔽

• 电源引脚贴片 0.1 μF // 10 μF 陶瓷/钽电容。
• 敏感节点(基极/栅极)周围铺地包围，必要时加金属屏蔽罩。

典型应用场景

• 高频正弦波信号源：射频信号发生器、函数发生器核心振荡级
• 通信本振 (LO)：超外差接收机、发射机上变频/下变频本振
• 频率合成器参考振荡器：PLL 参考时钟、DDS 时钟源
• 宽频调谐应用：配合可变电容/可变电感实现宽频段扫描 (如频谱仪扫描源)
• 恶劣温度环境：温补/恒温措施下保持频率稳定 (TCXO/OCXO 核心)
• 连续波/调制载波生成：FSK/PSK/ASK 调制器载波源

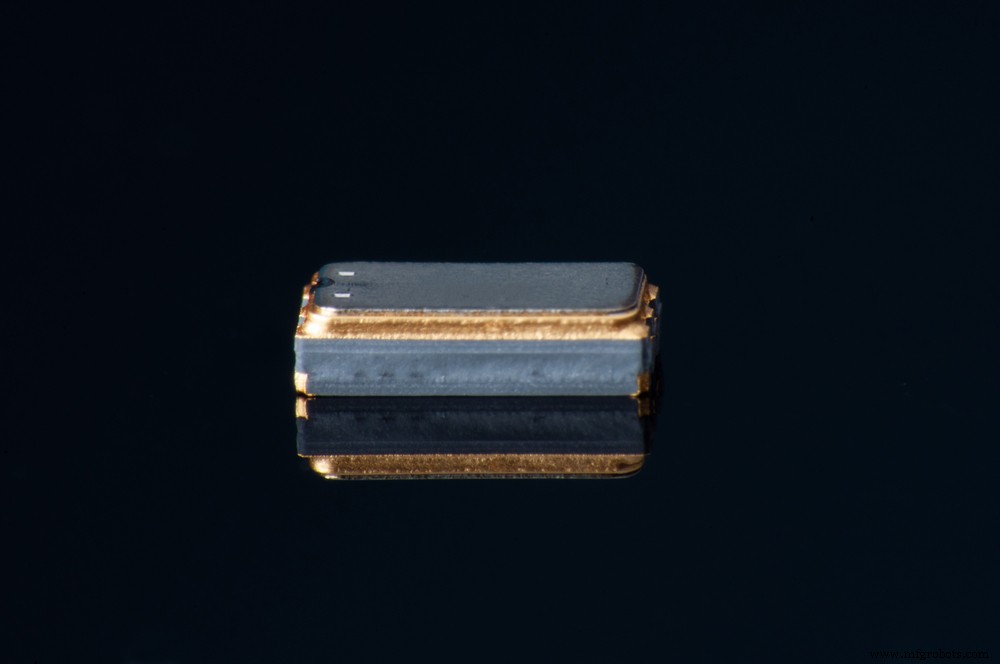

（振荡器晶体元件）

核心优势总结

• 输出高纯度正弦波，谐波失真低
• 频率稳定度优异 (可达 ppm 级，配合温补)
• 仅需一个电感、两电容构成罐路，元件成本低
• 分压比固有决定反馈，无需抽头电感 (区别于哈特莱)，工艺一致性好
• 适配双极型、FET、运放多种有源器件，灵活度高
• 幅度随频率基本恒定 (带宽内)

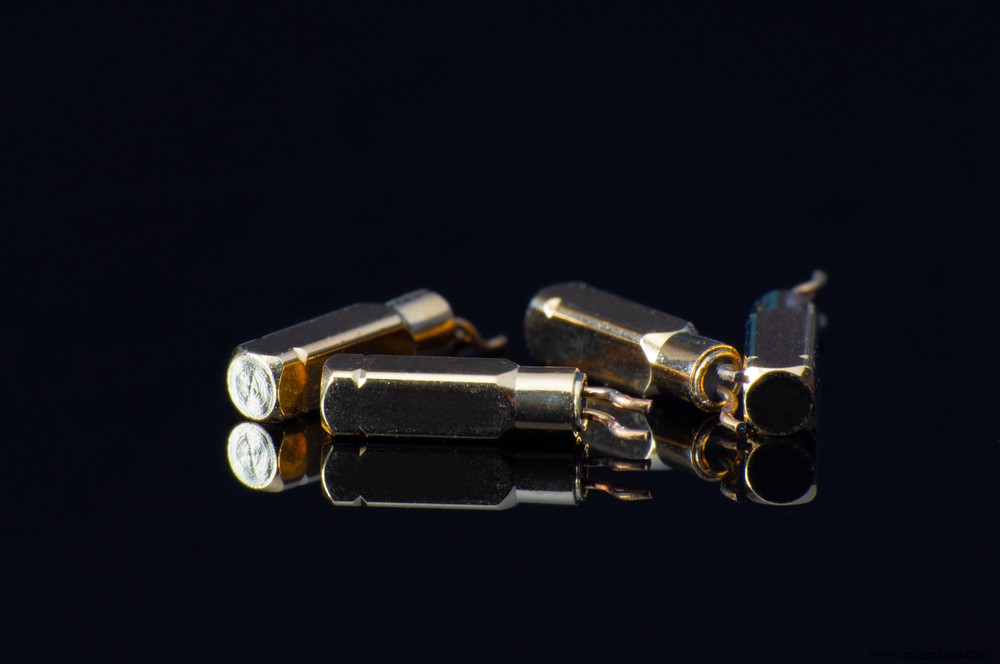

（多颗振荡器晶体）

结语

科尔皮茨振荡器以简洁的电容分压反馈拓扑，成为高频正弦波生成的经典选择。掌握谐振频率公式、分压比设计、启振裕度、AGC 幅度稳定、PCB 布局寄生控制五大核心，即可可靠设计出从 MHz 到 GHz 的高性能振荡器。如需特定频段 (如 433/868/915 MHz ISM、2.4/5.8 GHz WiFi、毫米波) 的参考设计、相噪优化或集成工艺建议，欢迎联系我们。
