脉冲 LED 电路:它是什么以及如何构建一个

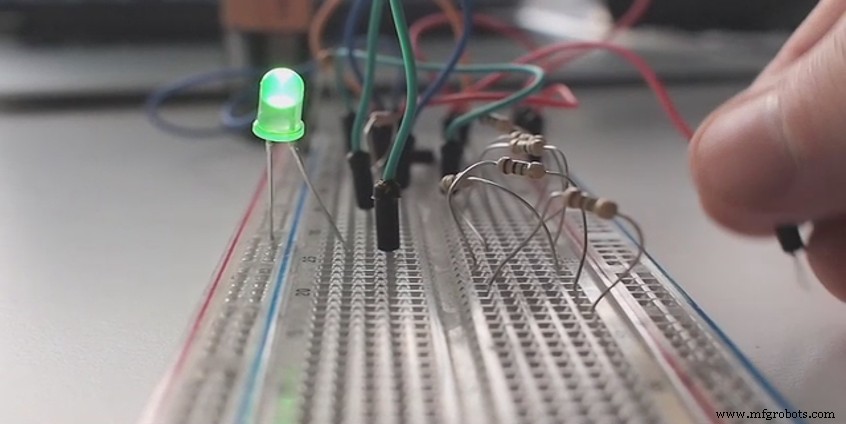

脉冲 LED 电路
您的项目是否涉及创建灯光效果,并且您正在寻找制作它们的最佳方法?如果你的答案是肯定的,你应该考虑脉冲 LED 电路。
脉冲 LED 电路是一种简单但功能强大的方法,可为装饰项目或其他处理灯光的项目创建灯光效果。
但是,第一次尝试正确组装可能并不容易。但这不必担心。
在本文中,您将学习如何构建一个简单的脉冲 LED 电路并使其工作。
让我们跳进去!
使用 555 的褪色和脉冲 LED
脉冲或褪色 LED 电路是一个小而简单的项目,可让您使用 555 定时器 IC 控制 LED 脉冲或褪色。

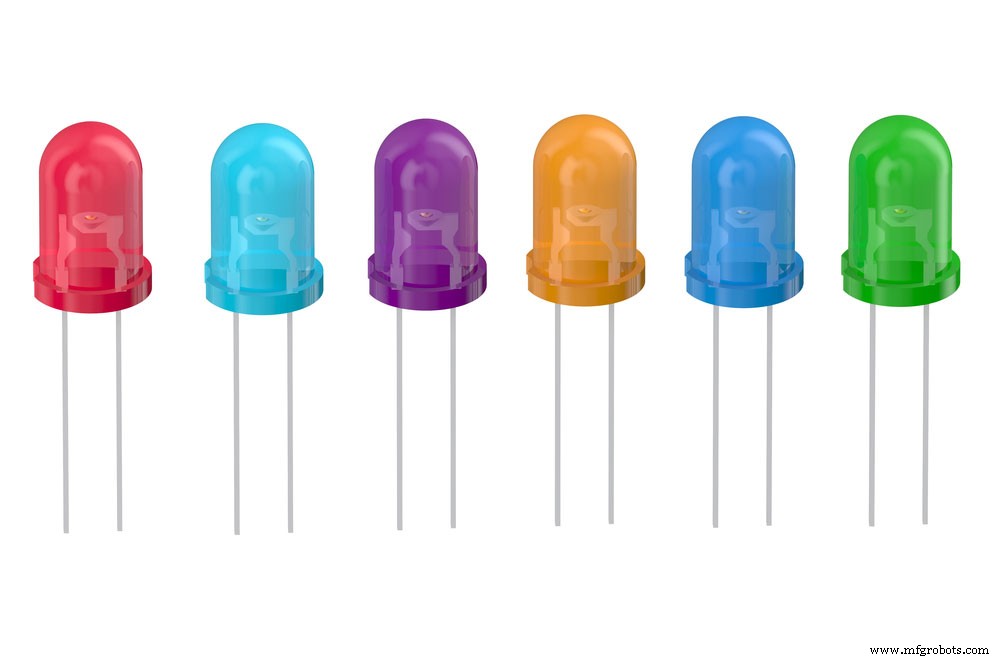

发光二极管
有趣的是,您可以使用该电路实现两种类型的淡入淡出效果。其中包括淡出淡入和淡入淡出效果。
此外,您可以使用这个简单的电路来构建装饰灯或简单的脉动 LED 灯条。

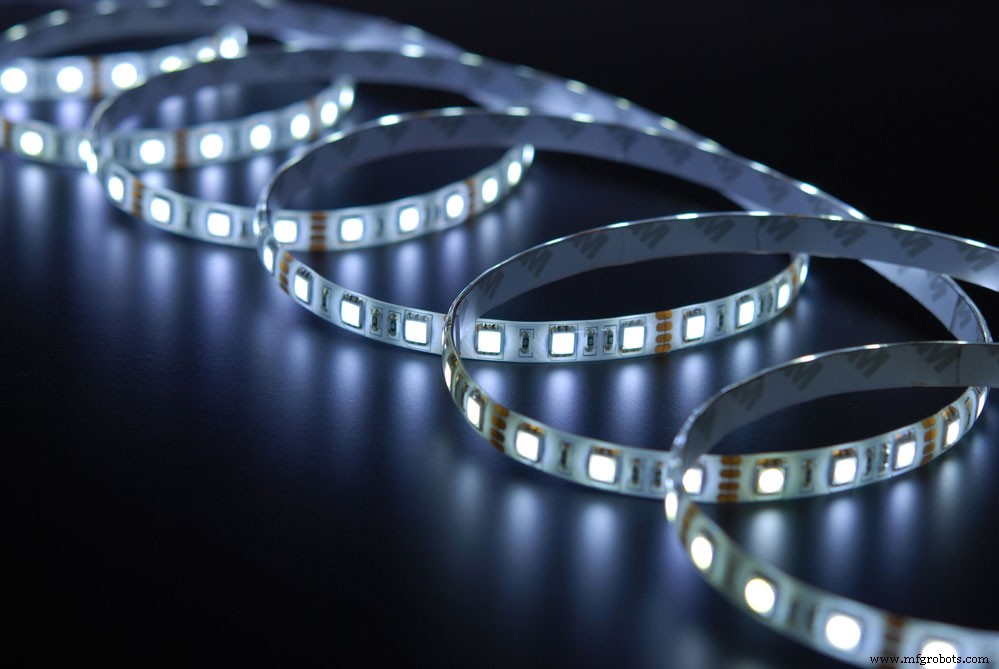

LED 灯条
那么,让我们仔细看看这个电路是如何工作的。
它是如何工作的?
555 定时器 IC 相当于该电路中的心脏。因此,使用 555 定时器 IC 和一个晶体管,您可以运行大多数电路操作——再加上一些电阻器和电容器。

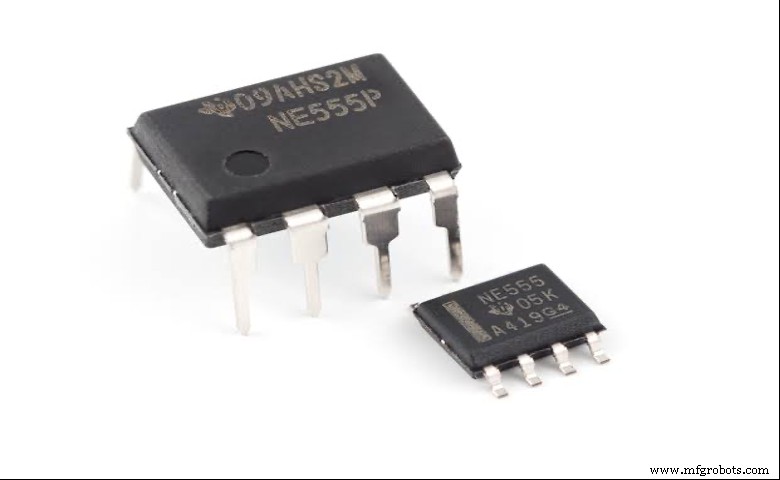

555 定时器 IC
此外,该电路的定时器 IC 在稳定的多谐振荡器模式下工作。此外,定时器 IC 会产生时间脉冲来控制 LED 如何淡入和淡出。
此外,电阻器可帮助您确定 LED 淡入和淡出时的延迟量。但这还不是全部。电容在 LED 的衰落中也起着至关重要的作用。

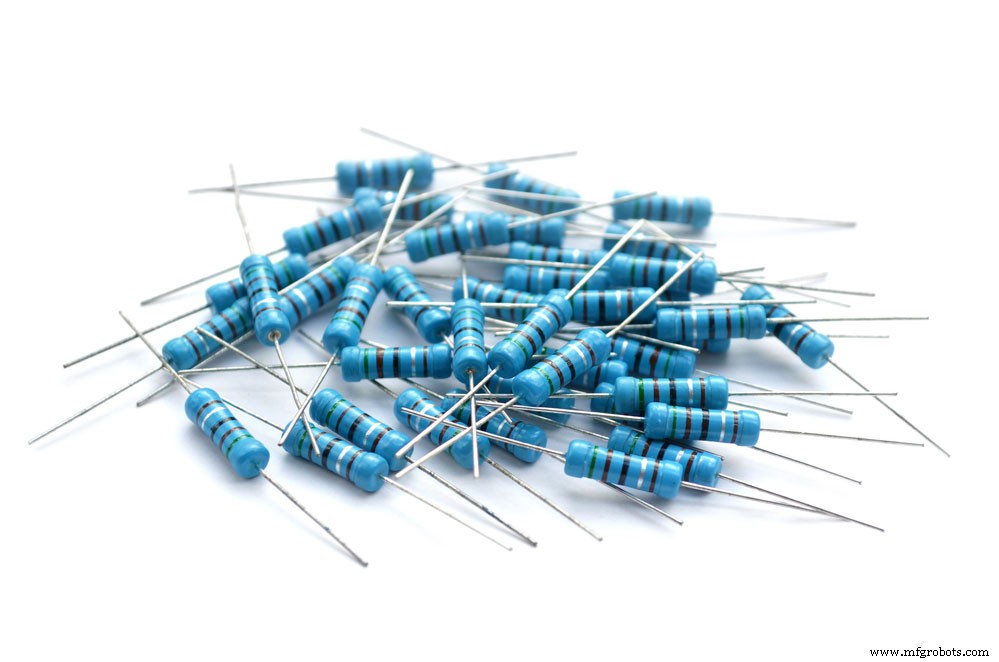

电阻器
此外,晶体管还负责将传输到 LED 的信号放大到足以点亮它们的水平,而不会损坏它们。

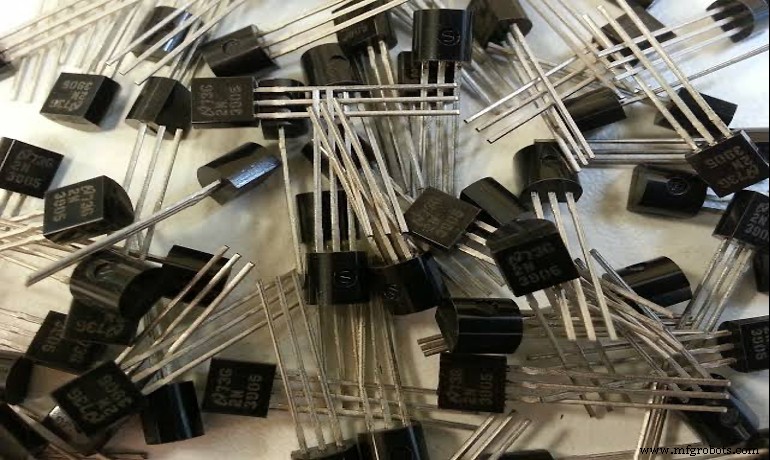

晶体管
此外,该电路的工作电压范围在 9v 至 12v 之间。另外,如果您的 LED 的额定电流为 25mA,它将与该电路兼容。
注意:您可以通过简单地将 LED 与电阻并联来添加更多 LED。
电路图
这是我们将学习如何构建的电路图和示意图。

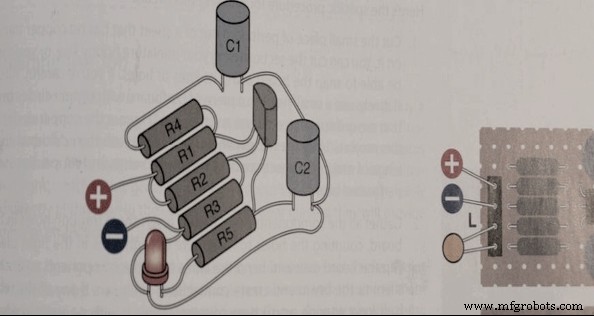

电路图

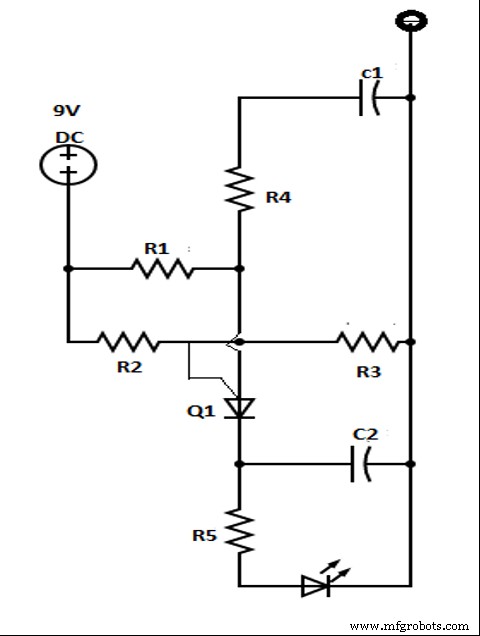

电路原理图

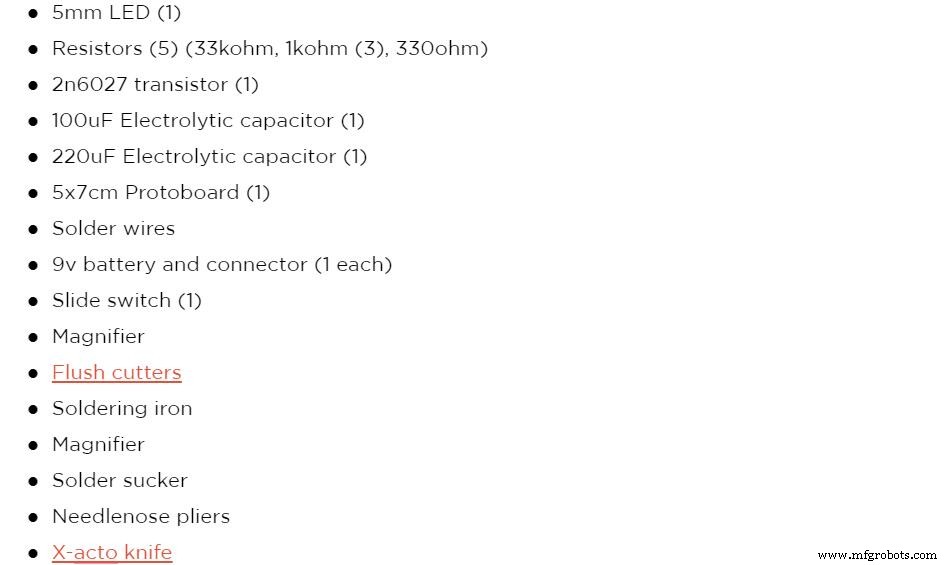

需要的组件
要构建此电路,您需要以下组件和工具:

如何构建
现在,我们将带您一步一步地制作一个完美且工作的脉冲或褪色 LED 电路。
第 1 步:收集并检查您的组件
首先,确保您拥有所有必要的组件和工具。另外,请检查您的详细信息是否正常工作。
然后,检查你的电容器电压,看看你是否有一个坏的电容器或电阻器。并确保在开始构建之前更换任何故障,以避免错误。
第 2 步:制作电路板
然后,下一步就是组装你的电路板了。
另外,为了更容易理解,如果您看不懂原理图,我们在上面并排添加了电路原理图和图表,以便您知道在哪里以及如何放置组件。
第 3 步:焊接开关和电阻器
现在您可以通过将开关焊接到电路板上来开始构建电路。我们建议将其焊接到电路板的边缘。另外,别忘了在你的电路板上留一个洞来装 9v 电池。
注意:焊接时,确保它看起来像一个迷你火山。如果没有,那么你很可能会有一个冷关节。另外,请确保在添加焊料之前先加热引线。
焊接开关后,将电阻器添加到电路板上。另外,弯曲电阻引线,以免从板上脱落。
现在,焊接第一个 1K 电阻器,方法是将电阻器压在板上并焊接以建立连接。接下来,按此顺序对其他电阻执行相同操作:33k、1k、1k 和 330 欧姆电阻。
注意:不要切断多余的引线。如果您以后想在没有电线的情况下进行连接,它们仍然至关重要。
第 4 步:焊接晶体管和电容器
接下来,根据电路图放置你的晶体管,它应该在你焊接在中间的三个电阻之前。
另外,请注意方向是必不可少的,因此请确保晶体管的平面面向电阻器。然后,调整引线以获得位置并进行焊接。
在此之后,根据图表将电容器添加到电路中。
如果您使用过多的焊料,请不要担心。您可以使用吸锡器清除电路中所有多余的焊料。
第 5 步:建立联系
首先,将最靠近开关的 1k 电阻焊接到 100uF 电容的正极。接下来,我们建议将电阻器的尖端向电容器的一侧弯曲。建立连接后,您可以移除多余的引线(如果有的话)。
接下来,将晶体管的引线靠近 100uF 电容,并将其连接到 1k 和 33k 电阻,形成一个 L 形接头。
另外,取晶体管的中间引线并将其连接到中间 1k 电阻。运行这些连接后,切断多余的引线。
检查220uF电容,正极接三极管,负极接100uF电容的负极。
对于下半部分,将 220uF 电容的负极引线连接到最近的 1K 电阻引线,但不要切断额外的电荷。
确定连接后,您可以将 LED 添加到电路中。之后,您可以将 330 欧姆电阻的引线连接到 LED 的正极端子,并将 LED 的负极端子焊接到剩余的 1k 电阻引线。尽管如此,还是把那个连接焊接到电池的正极上。
第 6 步:完成
完成设置后,应该有两个没有连接的电阻引线:1K 和 33K。现在,您必须创建一个焊桥以在电阻器之间建立牢固的结合。之后,您可以切断 1k 电阻的引线。不过,首先要保留33k电阻的信息,并将其连接到电池的正极,并像往常一样将多余的引线剪掉。
注意:不要扔掉多余的线索。当您想在没有电线的情况下进行连接时,它们会派上用场。确保你没有连接外部开关的信息,这样你就可以在不取出电池的情况下打开和关闭电路。
最后的想法
构建一个脉冲 LED 电路是一个有趣且简单的项目,因为它具有基本的电子元件。设置好所有连接后,您所要做的就是测试电路。
但是,您必须在测试之前交叉检查您的电路和连接。这样做可以保护您的电池或组件免受损坏。
如果您因使用过多焊料而产生大量斑点,请不要担心。清理干净,你的电路就没事了。
如果您觉得这个项目很有趣并想提出更多问题,请随时与我们联系,我们将很乐意为您提供帮助。
