ACS712 霍尔电流传感器：精准电流测量全攻略
在缺乏合适设备时，负载电流检测往往是一项复杂任务。ACS712 电流传感器模块凭借霍尔效应原理，提供隔离、低损耗的交直流电流测量方案。本指南将深度解析其原理、引脚、特性、选型及典型应用。
什么是 ACS712 电流传感器？
图 1：技术人员使用电流传感器排查电器故障
ACS712 是一款基于霍尔效应的线性电流传感器，具备 2.1kVRMS 电气隔离能力。其核心优势在于：无需分流电阻即可实现高侧/低侧电流采样，将磁场信号转换为与电流成比例的电压输出，极大简化了电流检测电路设计。
ACS712 引脚配置

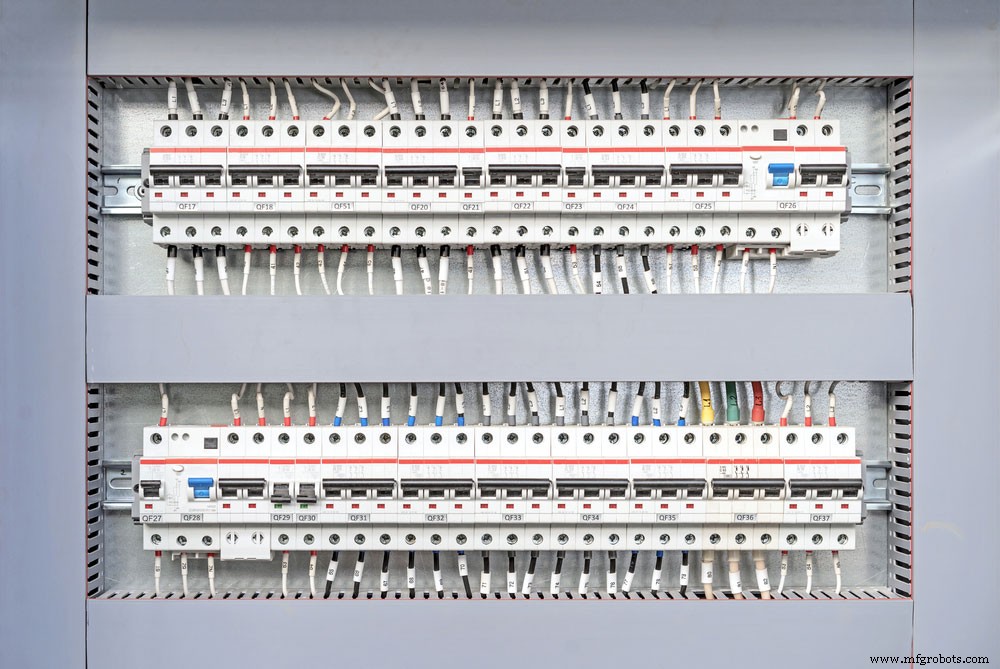

图 2：工业电气柜内部布局

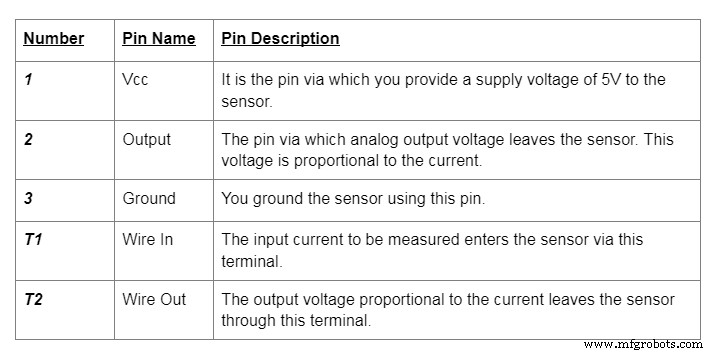

模块典型引脚（以常见 3 引脚 SIP 封装为例）：
- VCC： 供电输入（通常 5V）
- OUT： 模拟电压输出，与被测电流成线性关系
- GND： 电源地
大电流通道为内部导体，通过 PCB 走线或引脚实现高压隔离。
ACS712 核心特性
图 3：传感器可测量直流功率
- 带宽：80 kHz（可通过外部滤波引脚调整）
- 测量范围：提供 5A、20A、30A 三个量程版本
- 灵敏度：66 ~ 185 mV/A（随量程变化）
- 低噪声模拟信号通路
- 内部导体电阻：1.2 mΩ（极低插入损耗）
- 零点输出电压稳定（VCC/2）
- 模拟输出，直接兼容 MCU/ADC
- 工作时实现负载端与控制端电气隔离
- 近乎零磁滞效应
- 全温度范围总输出误差：±1.5%（@25°C）
ACS712 工作原理

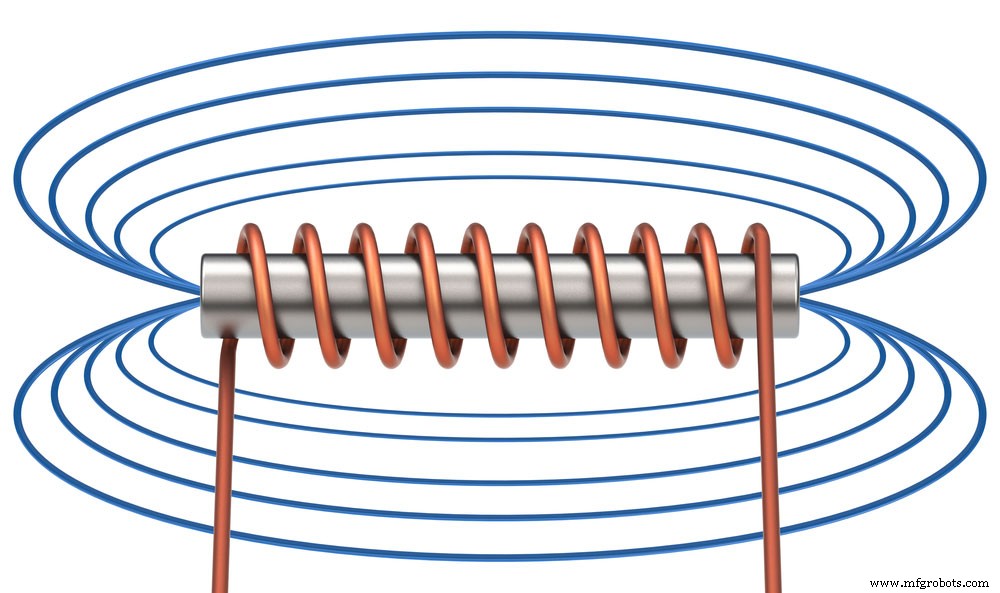

图 4：磁场分布示意
电流传感器主要分两类工作模式：
- 直接感应： 利用分流电阻测压降（欧姆定律），非隔离。
- 间接感应（ACS712 采用）： 霍尔元件感应导体产生的磁场，输出正比电压，天然隔离。
ACS712-30A 工作流程：
- 被测电流流经芯片内部导电路径（Primary Conductor）。
- 电流产生环绕磁场，霍尔元件感应垂直分量。
- 霍尔电压经内部放大/温补电路，输出与电流成正比的模拟电压（零点为 VCC/2）。
ACS712 替代/升级方案
图 5：技术员维修电路板
Grove – 10A DC 电流传感器 (ACS725)
针对 ACS712 线性度一般、灵敏度较低的短板，ACS725 提供：更高精度、更低温漂、更优线性度、更小封装（Grove 接口即插即用）。
Grove – ±5A DC/AC 电流传感器 (ACS70331)
同支持交直流，但具备：更高带宽、更低噪声、数字输出选项（I²C）、可编程增益、更强抗干扰能力。
典型应用场景
- 电池管理系统（BMS）充放电电流监测
- 太阳能/逆变器系统输入输出电流采样
- 电机驱动过流保护与矢量控制
- 智能家电/插座用电监测
- 电源模块效率测试与热管理
- 工业自动化设备负载监控
- 教学实验与创客项目（Arduino/ESP32/STM32 接口）
总结
ACS712 以霍尔隔离、低损耗、易用性成为电流检测的经典选择。无论是保护电路防过流，还是能源管理精准计量，它都能胜任。进阶需求可考虑 ACS725/ACS70331 等新一代器件。更多技术细节与原理图，欢迎随时联系我们。
