BC547 晶体管核心参数、应用与实战指南

作为电子爱好者，你几乎绕不开 BC547 这款经典 NPN 晶体管。它是开关电路、小信号放大、驱动模块、达林顿对管的“万金油”器件。本文系统梳理 BC547 的结构、引脚、特性曲线、实战接线步骤及选型替代，助你从原理走向工程落地。

晶体管基础回顾

晶体管本质是“电控开关”：三个端子——发射极（输入/电流源）、集电极（输出/电流汇）、基极（控制）。基极注入微小电流 → 控制集电极-发射极间大电流导通/截止。若集电极电流远大于基极电流，即构成电流放大（β = I_C/I_B）。

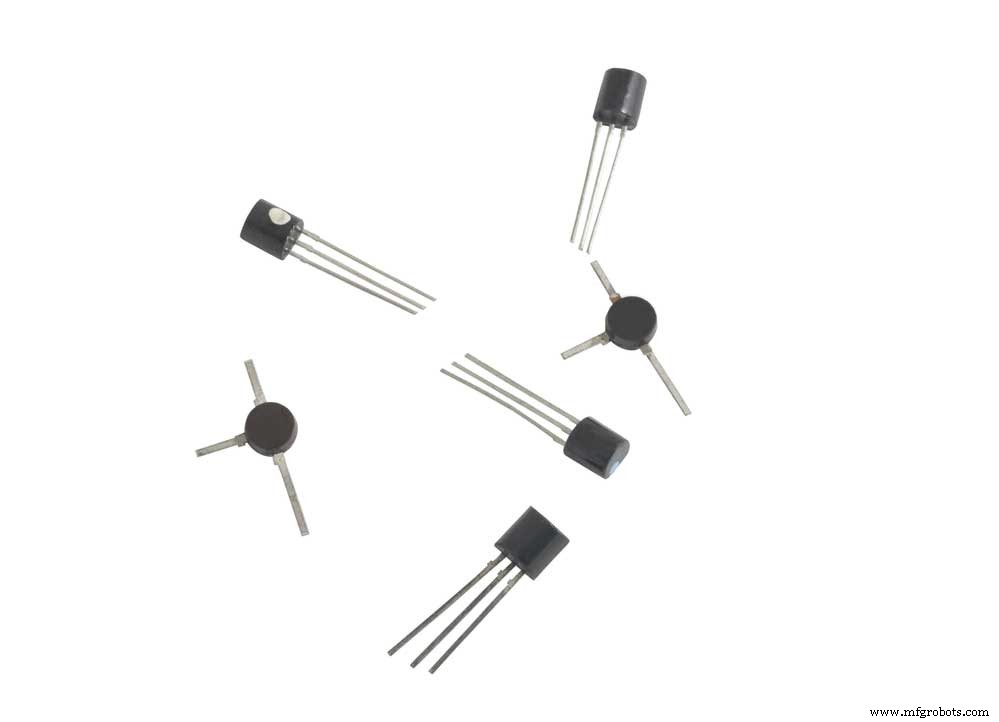

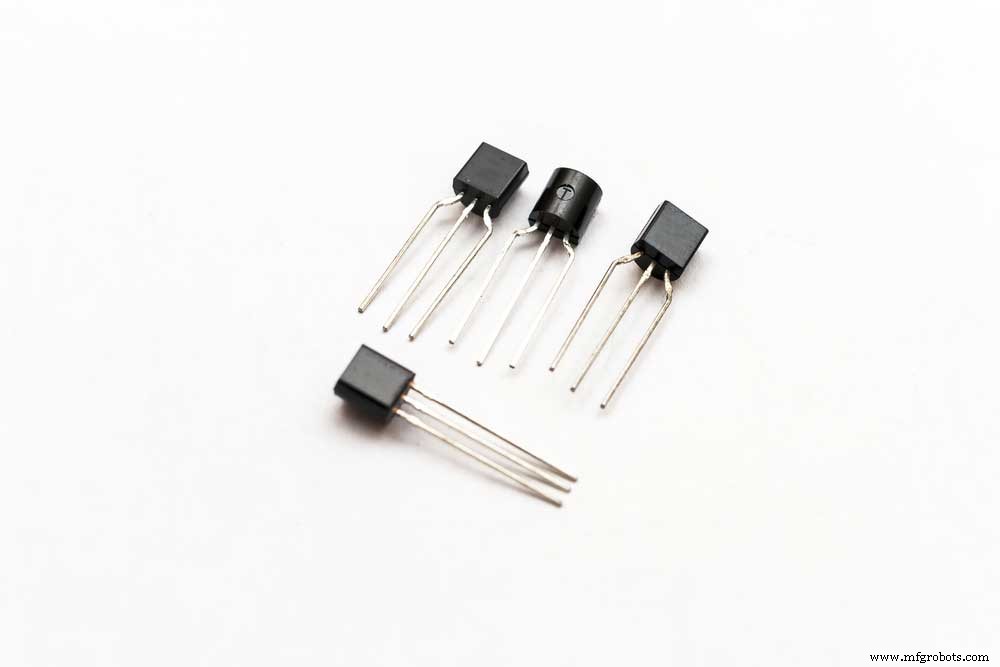

（各类晶体管实物图）

NPN 晶体管工作机制

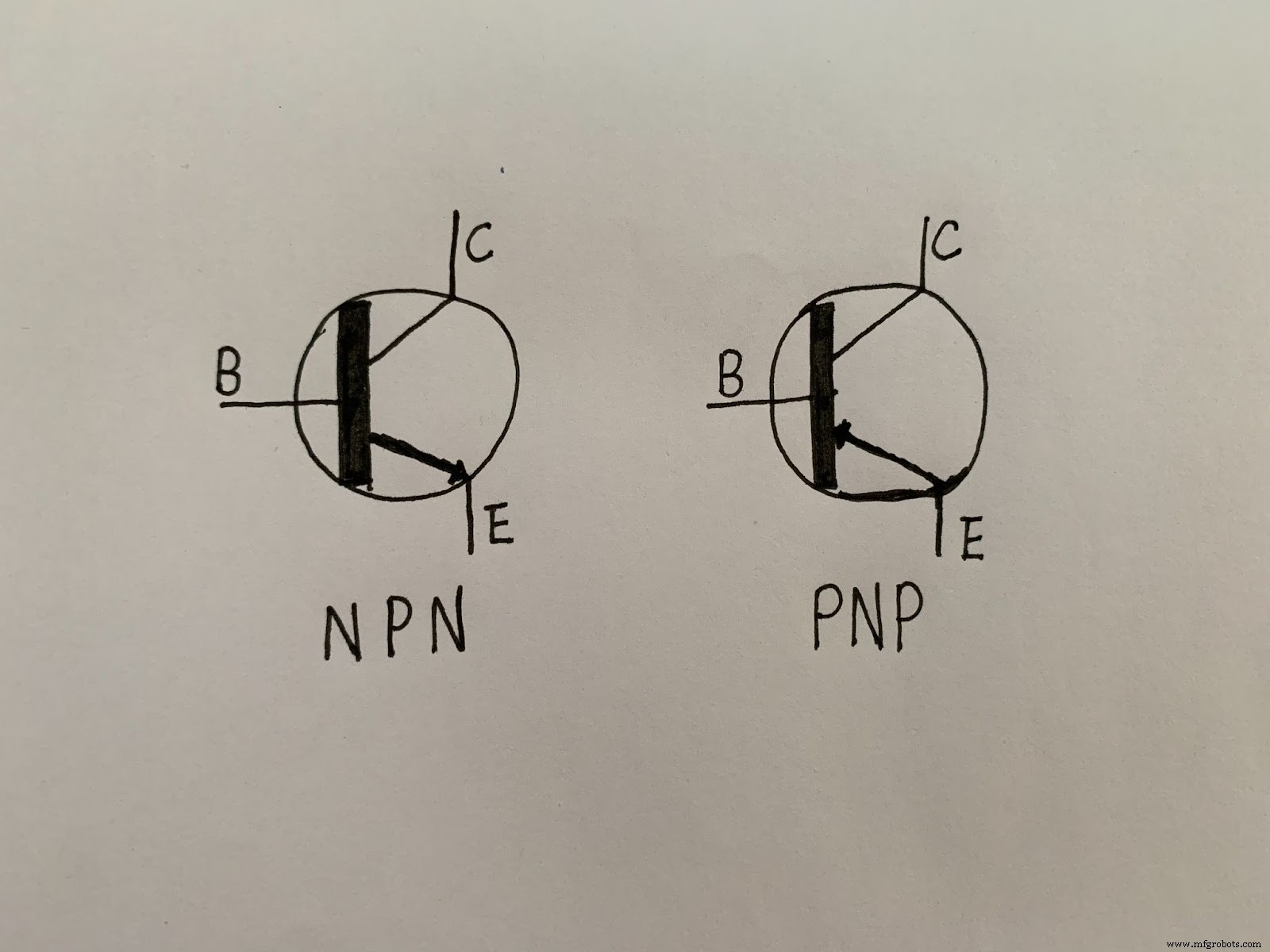

NPN 晶体管结构示意

三层掺杂：N型发射区（高掺杂）— P型基区（薄、低掺杂）— N型集电区（大面积、低掺杂）。正向偏置发射结（V_BE > 0.6V），电子从发射区注入基区，极少复合（基区薄），绝大多数被反偏集电结电场扫入集电区形成集电极电流。电子流动方向与常规电流方向相反。

BC547 内部结构示意

BC547 关键参数速查表

BC547 引脚配置（TO-92 底视图）

典型 TO-92 引脚排布（左→右：集电极、基极、发射极）

• 引脚 1：集电极 (C) — 电流流入
• 引脚 2：基极 (B) — 偏置控制
• 引脚 3：发射极 (E) — 电流流出

注意： 不同厂商 TO-92 引脚序可能不同（如 ECB 排布），务必核对数据手册！

特性曲线与工作区解析

放大区：I_C = β × I_B，β 取值 110~800（按后缀分档）。偏置设计：基极电流 I_B ≤ 5mA，典型偏置电阻 R_B = (V_CC - V_BE) / I_B。

饱和区（开关全开）： 基极过驱动（I_B > I_C/β_min），V_CE ≈ 0.2V，I_Cmax = 100mA。典型 V_BE ≈ 0.9V，V_CE ≈ 0.2V。

截止区（开关全关）： I_B = 0，V_BE < 0.6V，I_C ≈ 0（仅微小漏电流）。

典型应用场景

• 小信号放大：前置放大、传感器信号调理
• 高速开关：PWM 调光、电机调速、脉宽调制 (PWM) 驱动
• 驱动模块：LED 驱动、继电器线圈驱动、蜂鸣器驱动（集电极开路/共射极）
• 达林顿对管：与另一 NPN 级联，增益 >10⁴，驱动大功率负载
• 逻辑电平转换：3.3V ↔ 5V 单向/双向电平移位
• 温度补偿/对数放大：利用 V_BE 温度系数 (-2mV/°C)

实战：BC547 控制 LED 开关电路（面包板验证）

所需物料

• 面包板 ×1、连接导线若干
• 5mm LED ×1（正向电压 ~2V，额定电流 20mA）
• 9V 电池 + 电池扣 ×1
• 电阻：1kΩ（基极限流）、330Ω（LED 限流）
• BC547 NPN 晶体管 ×1
• 自锁/轻触开关 ×1

电路原理图

BC547 低侧开关驱动 LED 电路

接线步骤（5 步完成）

1. BC547 插入面包板，三脚分列不同行。
2. 发射极 (E) 接地轨（电池负极）。
3. 集电极 (C) 串联 330Ω 电阻 → LED 阳极；LED 阴极接电池正极（高侧负载）或集电极接电池正极、LED+330Ω 接地（低侧驱动，更常用）。
4. 基极 (B) 串联 1kΩ 电阻 → 开关一端；开关另一端接电池正极（按下给基极高电平）。
5. 接入 9V 电池，按下开关 → LED 点亮；释放 → LED 熄灭。

关键计算验证

• 基极电流 I_B ≈ (9V - 0.7V) / 1kΩ = 8.3mA > I_Bmax (5mA) ⚠️ 需增大基极电阻至 2.2kΩ 或 4.7kΩ，保 I_B ≈ 2~4mA，仍足饱和驱动 20mA LED（β_min=110 → I_C > 200mA）。
• 集电极电流 I_C ≈ (9V - 2V - 0.2V) / 330Ω ≈ 20.6mA（LED 正常发光）。
• 功耗：P_C = V_CE(sat) × I_C ≈ 0.2V × 20mA = 4mW ≪ 500mW，无需散热器。

常见替代型号

2N3904、2N2222、BC548、BC549、S9013、S9014、PN2222A。引脚序、β 分档、频率特性可能差异，替换前核对数据手册。

总结

BC547 以“便宜、易得、参数均衡、封装通用”成为教学、原型、量产首选 NPN 小信号管。掌握其偏置设计、饱和开关驱动、小信号放大三大基本模式，覆盖 80% 低功耗离散电路需求。进阶可学习：恒流源、对数放大、带隙基准、射极跟随器等经典拓扑。欢迎交流你的 BC547 创意项目！
