BC558 晶体管：你需要知道的一切

晶体管是通过切换或放大功率和电输入信号来工作的电子元件。因此，在通过一个端子施加电流或电压时，您将控制流过其他端子的电流。有几种晶体管类型，例如双极结型晶体管 (BJT)。此外，我们有 PNP 和 NPN 晶体管。今天，我们的重点是BC558晶体管，一种PNP晶体管。我们将解释其引脚配置、应用、特性、工作原理和 BC558 替代方案。

什么是 BC558 晶体管？

BC558 晶体管是采用 TO-92 封装的 BJT，用于开关和放大目的。它来自 PNP 晶体管系列。

晶体管的 TO-92 封装

为了使用 BC558 晶体管获得更好的结果，请确保您不使用超过 30V 的驱动负载。然后，检查并应用合适的基极电阻。

BC558晶体管引脚配置

BC558 晶体管具有三个端子/引脚。它们包括集电极、基极和发射极。

BC558 引脚排列

Pin1/ 集电极引脚允许电流流入。
然后，pin2/ Base pin 调节晶体管的偏置。
最后，pin3/ Emitter 端子排出电流。

BC558 功能

BC558三极管的特点和规格如下；

首先，它具有 100mA 的连续最大集电极电流和 200mA 的峰值集电极电流。
此外，最大集电极-发射极电压和集电极-基极电压为 30V。相反，最大发射极-基极电压为 5V。
基极电流也处于 200mA 峰值。
那么，它的最大集电极耗散为 500 mW（毫瓦），而其最大转换频率为 100MHz。
此外，最高存储和工作温度范围应为 -65°C 至 +150°C。
最小到最大 DC 增益范围为 110 到 800。
最后，它具有通孔安装类型，封装类型如 TO-92-3 和 TO-226-3。

BC558晶体管的工作原理

简而言之，BC558使用以下机制进行操作。

在基极端没有电流的情况下，集电极和发射极关闭。因此，晶体管由于其现在的正向偏置模式而开启。

另一方面，基极的电流使集电极端子和发射极都保持开路。这样，晶体管处于反向偏置模式。

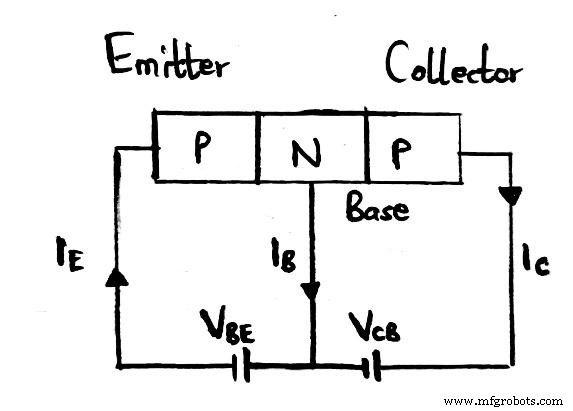

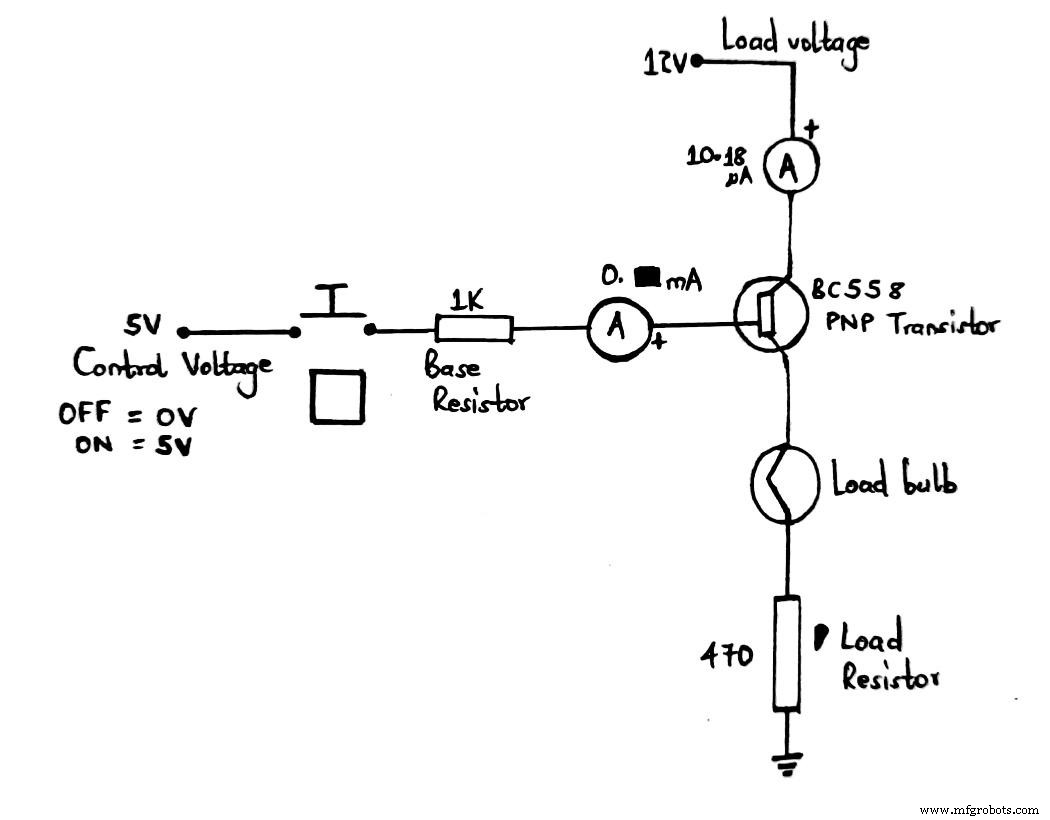

BC558晶体管结构及工作电路图

关键点

基极控制晶体管的导电性，而发射极传输晶体管的电流。
此外，集电极和发射极为+ve，而基极为-ve。
第三，偏置晶体管允许在发射器和控制器（饱和区域）之间交叉的 100mA 连续电流。在饱和区阶段，基极-发射极两端的电压可以达到900mV，而集电极-发射极两端的电压可以达到200mV。
相反，移除基极电流会导致晶体管进入截止区阶段。这里，基极-发射极电压约为 660Mv。

有关更多细节和理解，让我们考虑两种使用 BC558 晶体管的方法。
