LM7815 稳压器完全指南：+15V 输出、引脚、典型电路与选型

LM7815 属于经典 LM78xx 系列三端线性稳压器，提供固定 +15V 输出，广泛用于模拟电路、运放供电、传感器激励、工业控制等对电源纹波敏感场景。本文详细覆盖 LM7815 电气参数、引脚定义、外围电路设计、散热计算、保护特性及典型应用拓扑。

LM7815 稳压器简介

型号拆解：“78”表示正向输出，“15”表示 15V 输出电压。LM7815 输出电压精度 ±2%（典型 ±1%），最大输出电流 1.5A（需足够散热）。封装选项：TO-220（最常用）、TO-3（金属大功率）、TO-220FP（绝缘封装）、D²PAK（贴片）。

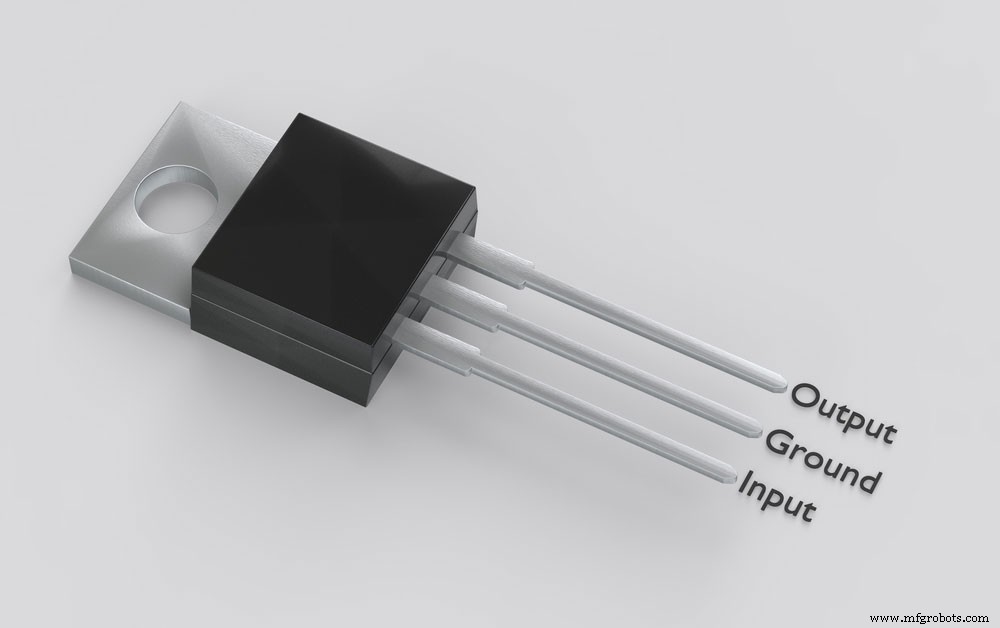

（TO-220 封装三端稳压器实物）

关键电压约束：

• 输入电压范围：17V ~ 35V（最小压差 2V，即 V_IN ≥ V_OUT + 2V）
• 输入 <17V → 输出跟随下降（失去稳压）；输入 >35V → 器件过压损坏风险
• 典型应用：本地板级稳压，消除单点稳压的长线压降问题，提升系统电源完整性

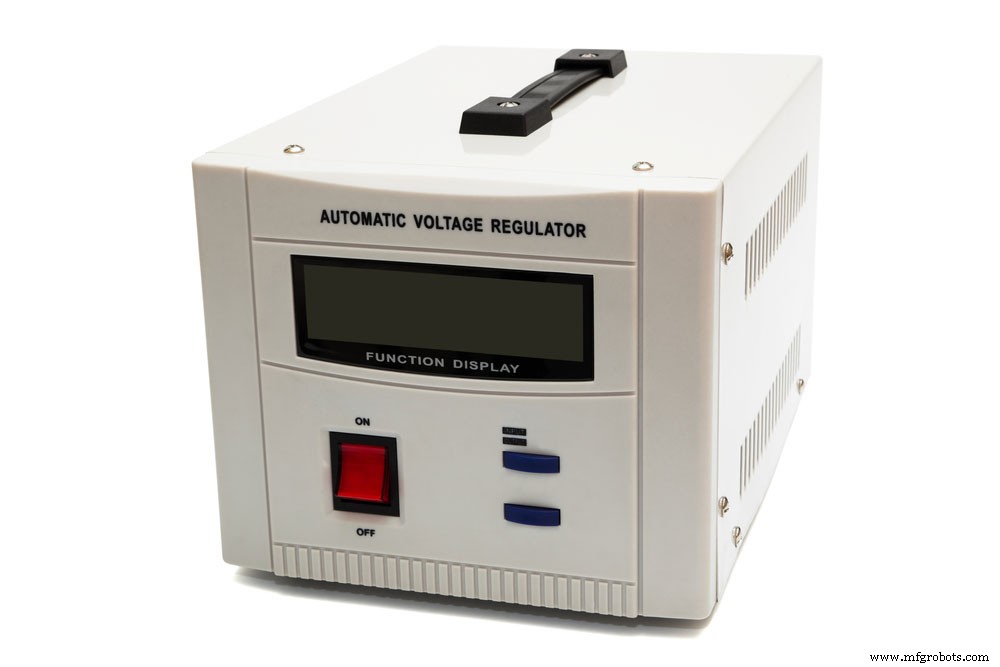

（自动电压调节器模块）

LM7815 电气特性速查表

（稳压器图标集合）

LM7815 引脚定义（三端器件）

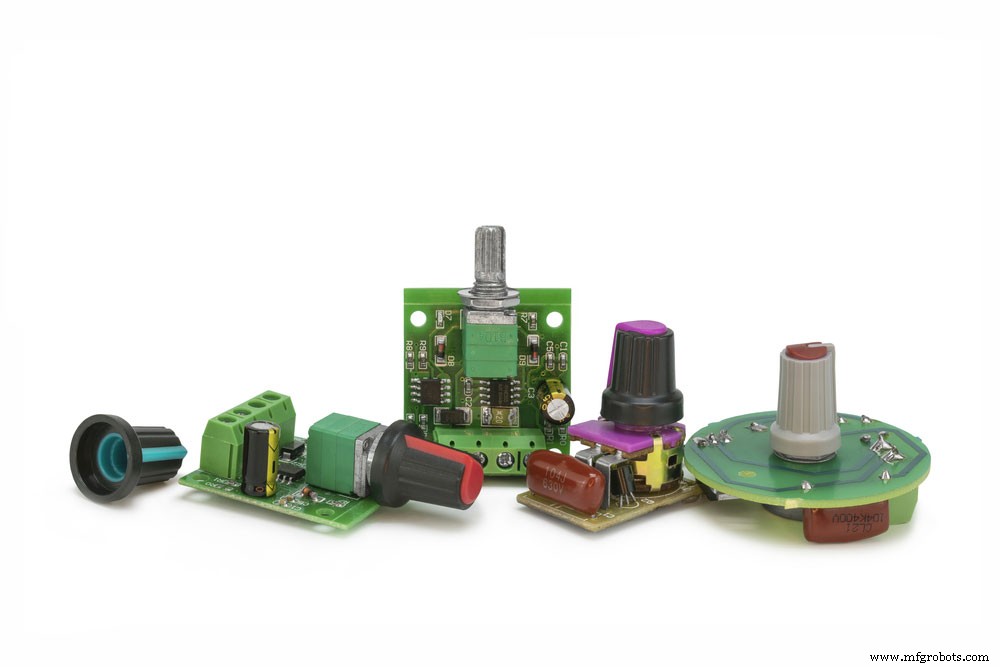

（可调降压稳压模块参考）

典型应用电路与外围设计

推荐标准外围：

• 输入电容 C_IN = 0.33µF (陶瓷/钽)：靠近 IN-GND 引脚，抑制输入线感谐振、高频噪声
• 输出电容 C_OUT = 0.1µF (陶瓷)：靠近 OUT-GND 引脚，提升高频负载瞬态响应、防止自激振荡
• 电容必须**贴片封装、紧贴引脚布局**，引线电感会显著削弱效果
• 陶瓷电容 ESR 极低，高频滤波优于电解电容；大容量电解电容 (10-100µF) 可并联应对大电流瞬态

额外设计贴士

• 散热器强制要求： 1.5A 满载时压差 2V → 功耗 3W，TO-220 无散热器 R_θJA ≈ 50°C/W → 结温升 150°C 过热关断。必须配合散热器（R_θSA < 10°C/W）或 PCB 大铜皮散热。
• 负载电流 ≤1.5A，输入电压 ≤35V，环境温度 0~125°C
• 长线供电场景： 负载端并联 10µF 电解 + 0.1µF 陶瓷，补偿线阻压降
• 双电源生成： LM7815 + LM7915 组成 ±15V 双极性供电，供运放/ADC/DAC

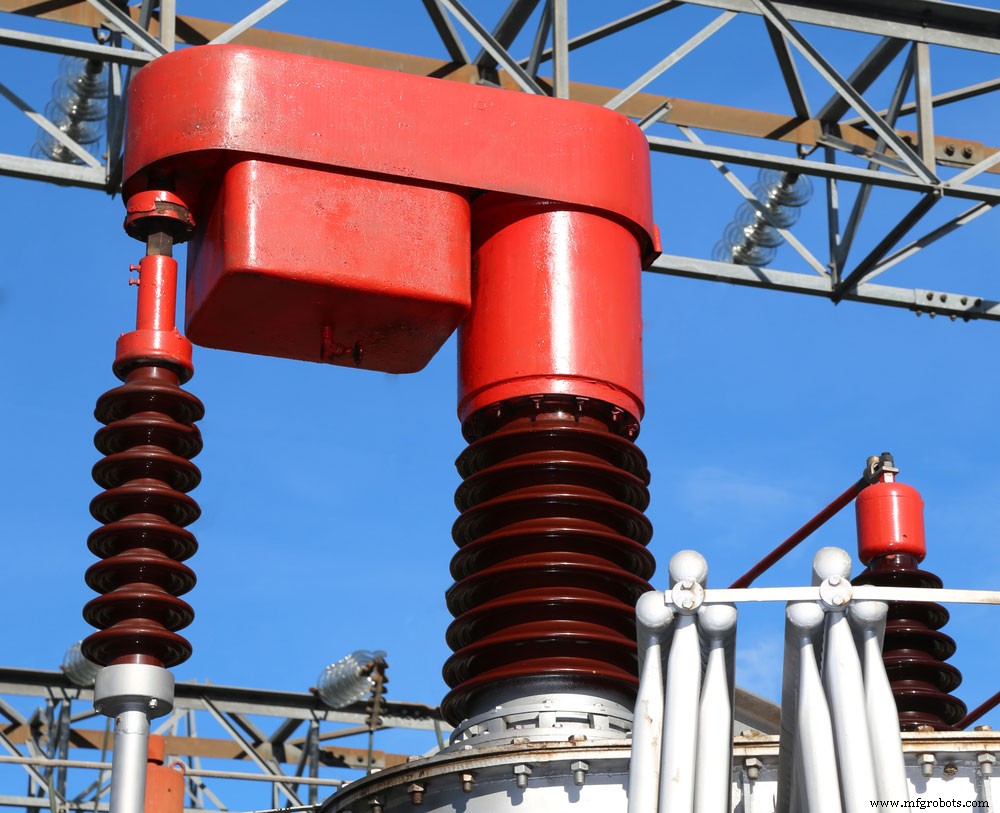

（电厂电压调节器设备）

LM7815 典型应用拓扑

• 恒流源/限流器： 配合采样电阻与运放构成精密恒流源
• 双极性稳压电源： ±15V 供电运放、数据采集卡、仪表放大器
• 微控制器/传感器固定 15V 供电： 工业变送器、压力传感器激励、4-20mA 回路供电
• 输出极性反接保护： 输出端串联二极管或 MOSFET 理想二极管电路
• 可调稳压基准： 接地端抬升电位（齐纳/分压）实现 >15V 可调输出（需注意静态电流变化）

（稳压器典型应用场景）

LM7815 vs 开关稳压器 (Buck) 选型对比

总结

LM7815 以“三引脚、固定 15V、内置保护、极简外围”成为模拟/混合信号系统标准化供电首选。设计核心在于：**满足最小压差、规划热路径、贴片电容紧贴引脚**。大压差/大电流场景建议改用同步降压 DC-DC 模块。选型时认准 TI/ST/Onsemi/Diodes 等一线大厂正规渠道，警惕翻新/假货导致参数漂移。更多热设计计算表、PCB Layout 检查清单、±15V 双电源参考设计，欢迎联系我们获取。
