掌握串联 RLC 电路分析：从阻抗到 KVL
本文通过一个串联 RLC 电路实例，演示如何用复数阻抗、欧姆定律和基尔霍夫电压定律进行分析。

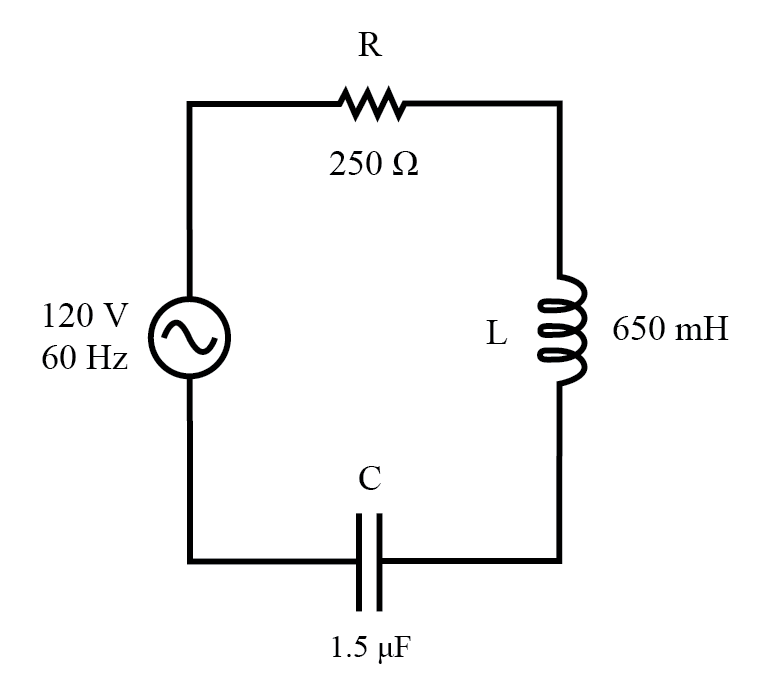

串联 R、L 和 C 电路。

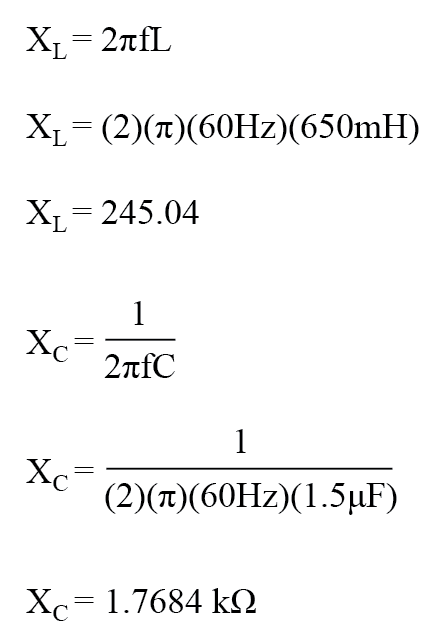

步骤 1：计算电抗
首先计算感性和容性电抗：

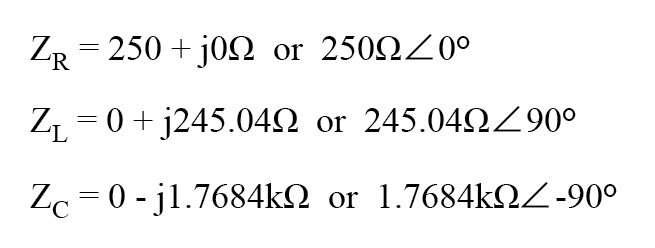

步骤 2：转换为阻抗
将每个元件表示为复数阻抗。电感贡献正虚部（+jXL），电容贡献负虚部（–jXC），电阻保持纯实数（R）。

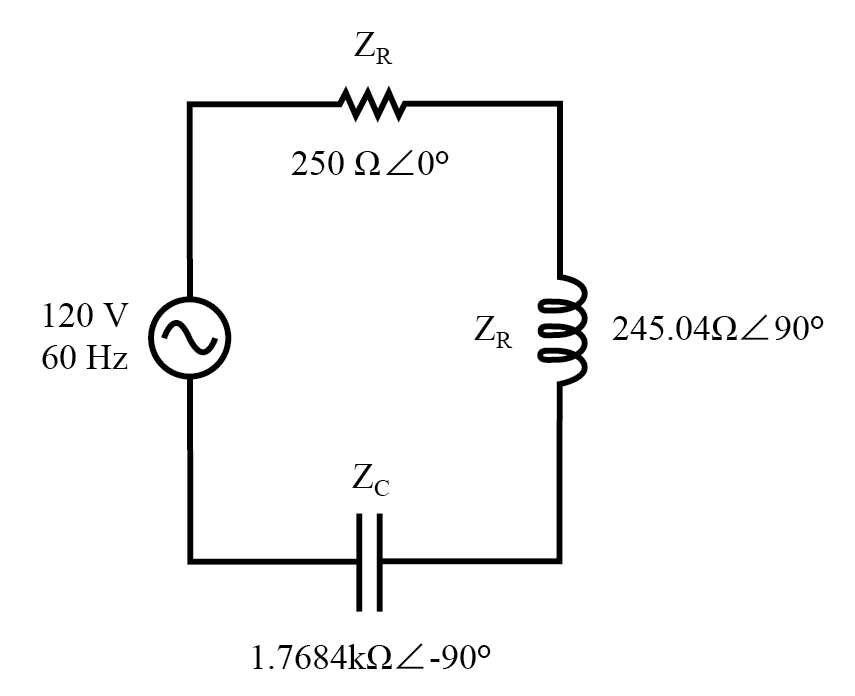

用阻抗替代元件值的串联 RLC 电路。
列表量
所有阻碍均表达为复数后，电路表现得像直流网络，每个阻抗可视为电阻处理。

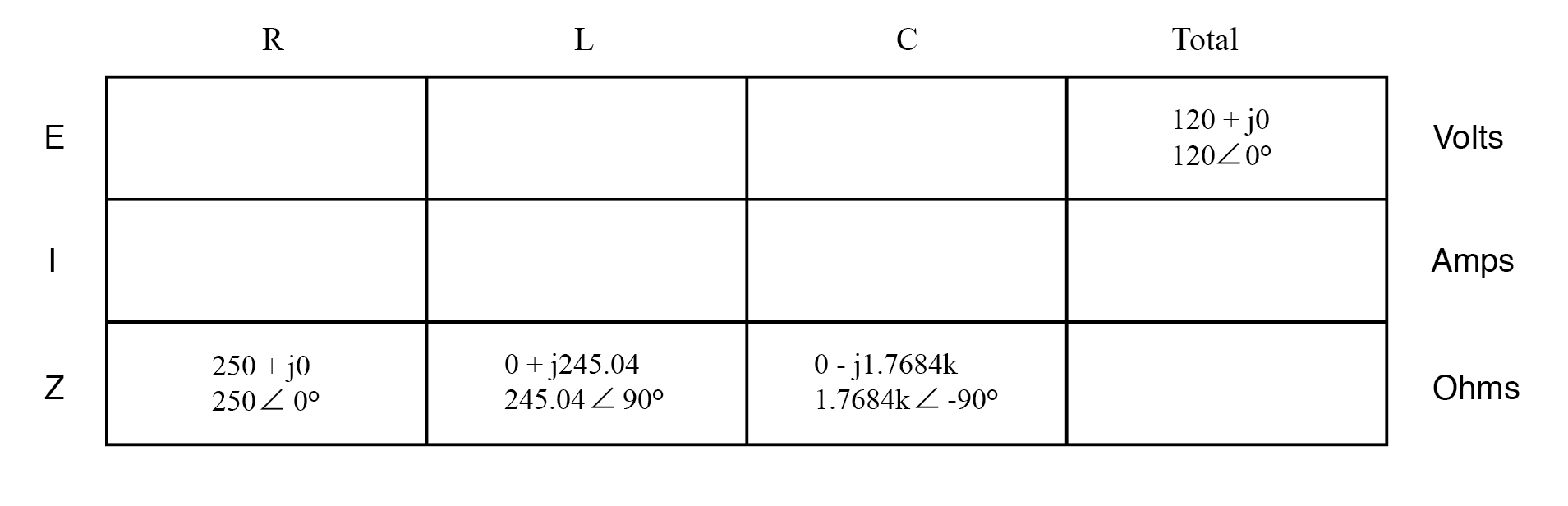

用供电电压、元件阻抗和已知值填表：
电源电压作参照（0°）。各阻抗相位角为绝对值：电感 +90°，电容 –90°。
为简化，本例假设理想无功元件。

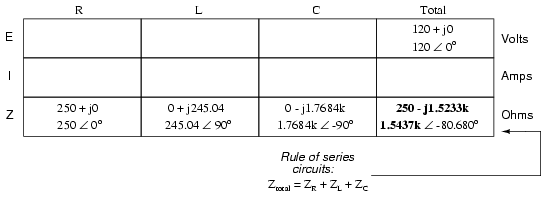

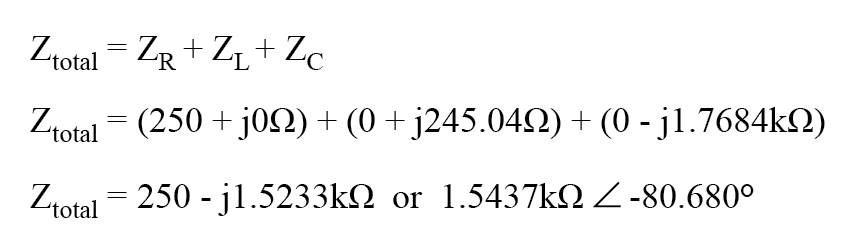

因串联，总阻抗为各阻抗代数和：
录入表中：

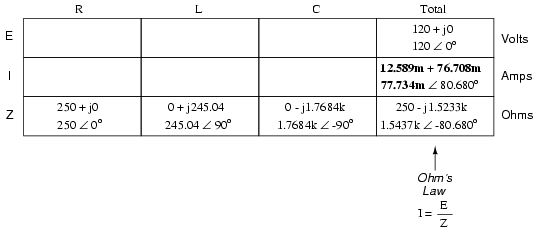

应用欧姆定律
用 I = E/Z 计算串联网络总电流：

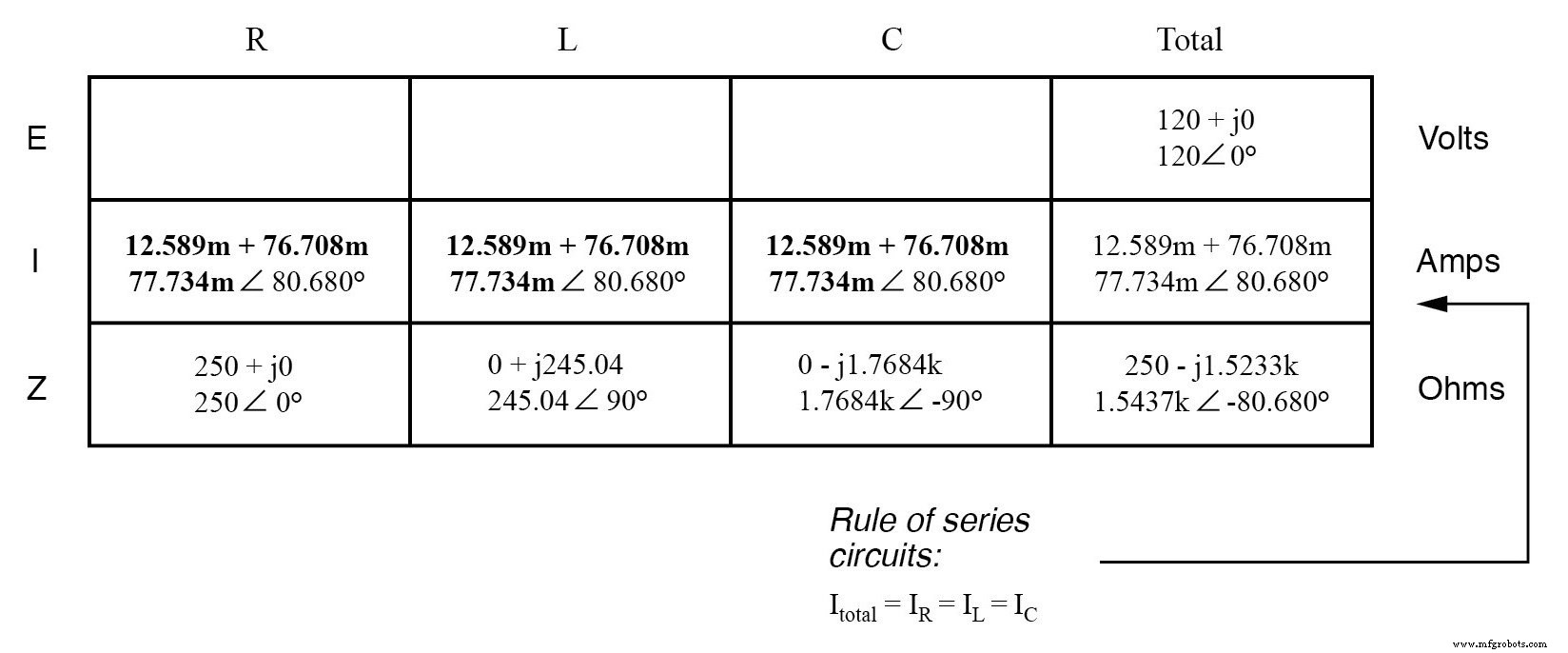

串联电路同一电流流过每元件。将此电流分布到表中：

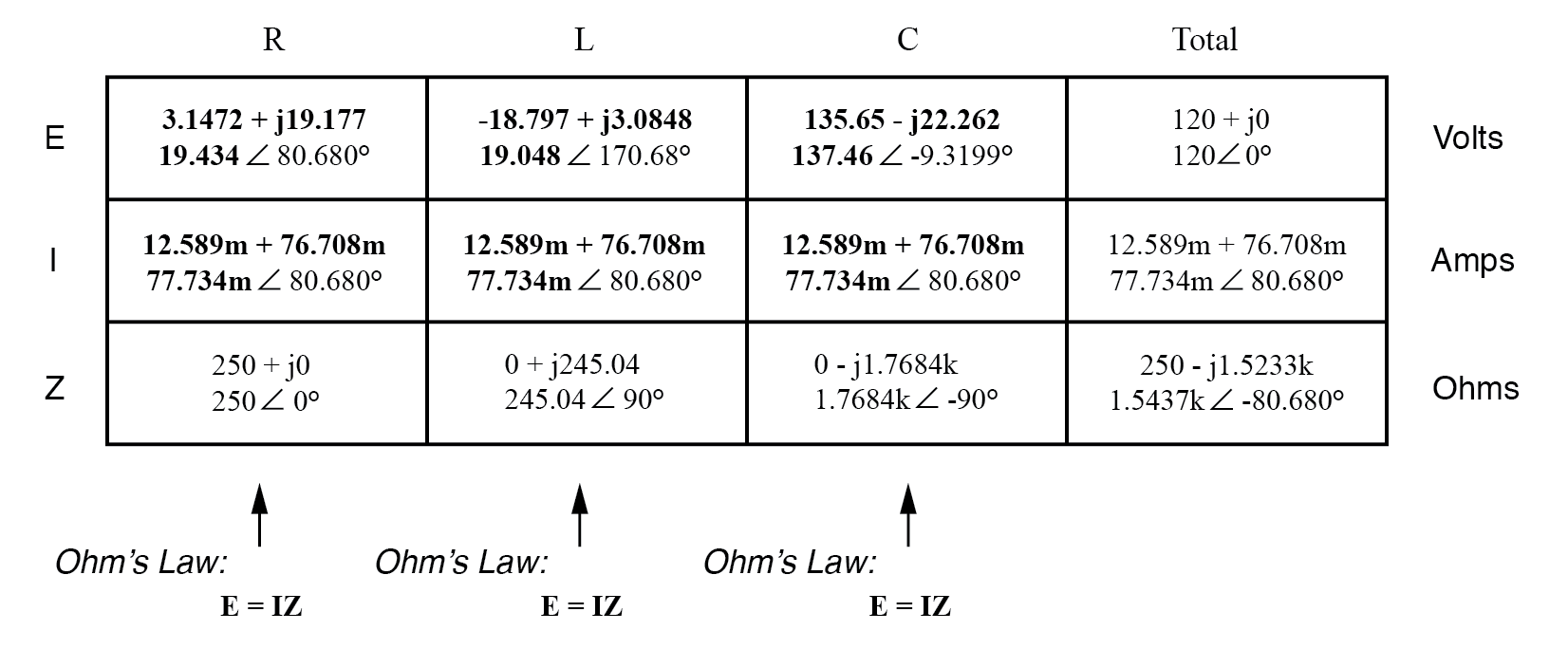

确定电压降
对各元件应用 V = IZ 求电阻、电感、电容两端电压降：
注意电源电压仅 120 V，电容电压却达 137.46 V。此表似悖论由感性和容性电抗抵消效应解释。
串联中感性（+jXL）和容性（–jXC）电抗相互抵消，降低总阻抗。较低阻抗产生较大电流，可使单个电压降超过电源电压。
一旦所有元件值表达为阻抗，交流电路分析归结为直流分析，唯一区别在于矢量量处理。
功率计算仍是 AC 与 DC 分析的唯一不同处。

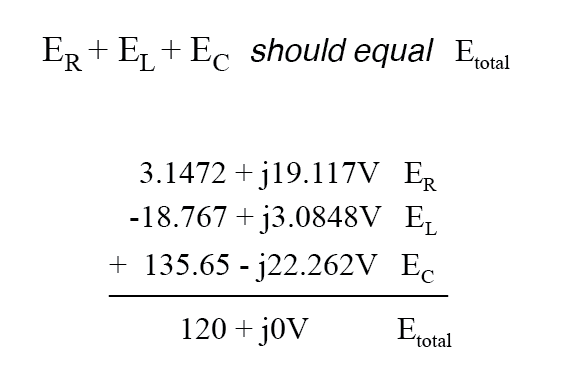

用基尔霍夫电压定律验证
KVL 要求电压降代数和等于电源电压。复数加法确认：
尽管单个降压看似大于电源，其矢量和精确为 120 V（120 + j0 V）。保留所有有效数字时舍入误差可忽略。
SPICE 仿真检验
同一电路的 SPICE 网表：
r1 1 2 250 l1 2 3 650m c1 3 0 1.5u .ac lin 1 60 60 .print ac v(1,2) v(2,3) v(3,0) i(v1) .print ac vp(1,2) vp(2,3) vp(3,0) ip(v1) .end

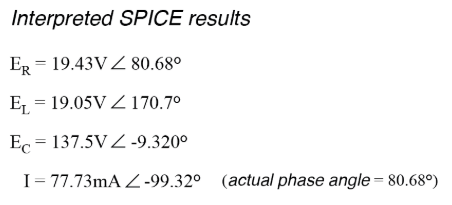

SPICE 结果确认手算值：
仿真与解析计算一致。
关键要点
- 串联阻抗直接相加：Ztotal = ΣZi。
- 串联 RLC 电路中，感性和容性电抗可相互抵消，降低总阻抗并可能使单个电压降超过电源电压。
- 所有直流电路规则在量用复数阻抗表达时均适用于交流，功率计算除外，需单独处理。
