四层 PCB 设计全解析：层叠结构、工艺流程、成本优化与选型指南
当双层板在信号完整性、电源完整性或布线密度上遇到瓶颈时，四层板成为性价比最高的进阶选择。本文系统梳理四层板的层叠架构、各层功能、制造工艺、成本驱动因素、柔性变体及厂商选型要点，助您在高速/高密/高可靠设计中做出最优决策。
四层板基础架构
四层 PCB 剖面结构示意
标准四层板由 2 层外层信号层 + 2 层内层电源/地平面 经预浸料（Prepreg）与芯板交替压合而成。典型层叠（Top-down）：
| 层序 | 层名 | 典型功能 | 铜厚 |
|---|---|---|---|
| L1 | Top Signal | 元件焊盘、高速布线、测试点 | 1 oz (35µm) 可加厚 |
| L2 | GND Plane | 完整地平面、回流参考、屏蔽 | 1 oz |
| L3 | PWR Plane | 电源平面（可分割多电压域）、参考层 | 1 oz |
| L4 | Bottom Signal | 辅助布线、连接器焊盘、测试点 | 1 oz |
注：L2/L3 顺序可互换（GND-PWR 或 PWR-GND），原则是“信号层紧贴参考平面”，若顶层高速信号最多，L2 必为 GND。
各功能层深度解析
信号层
- 顶/底层承载器件焊盘与关键高速走线（DDR、PCIe、USB、HDMI 等）；
- 内层若有信号布线（6/8 层板常见），需紧邻地平面控制阻抗。
地平面
- 提供低阻抗回流路径，抑制共模辐射；
- 作为受控阻抗走线的参考平面（微带线/带状线）；
- 铺铜完整性直接影响 EMC 性能，避免过大分割槽。
电源平面
- 低阻抗电源分发网络（PDN），配合去耦电容抑制电源噪声；
- 可分割为 3.3V/1.8V/1.2V/5V 等多电压域，分割线需远离高速走线；
- 过孔连接不同层同网电源，需满足电流密度要求。
辅助功能层
- 阻焊层：防焊桥、防氧化、标识元件轮廓；
- 丝印层：元件编号、极性、版本号、测试点标识；
- 机械层：板框尺寸、定位孔、安装孔、V-CUT 线；
- 钻孔层：过孔/插孔坐标与属性（盲埋孔需单独定义）。
四层板核心优势

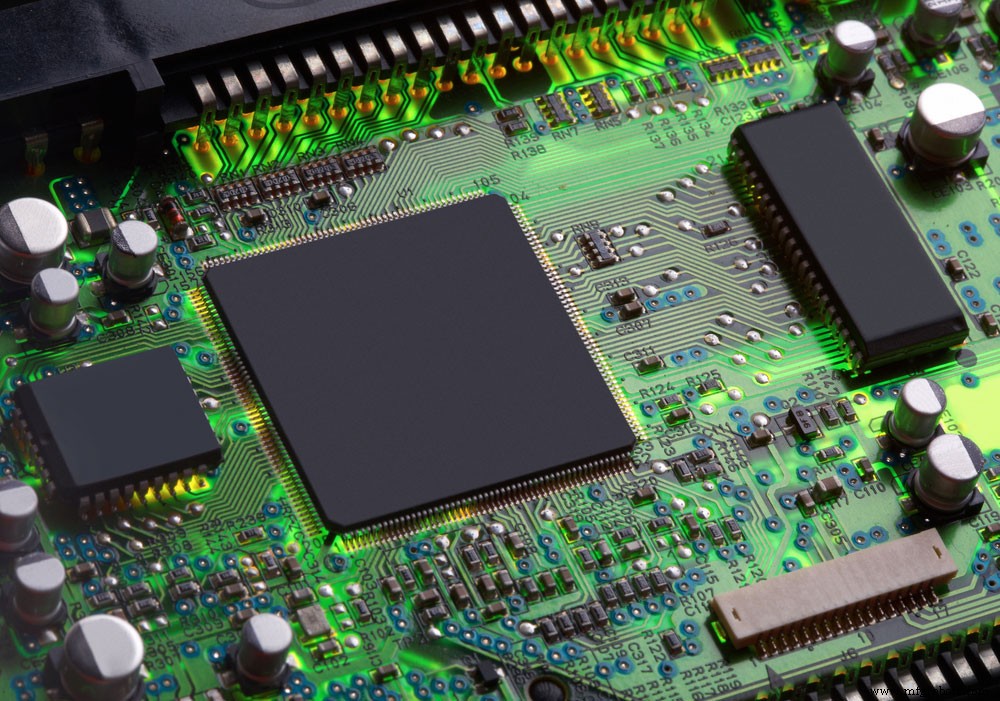

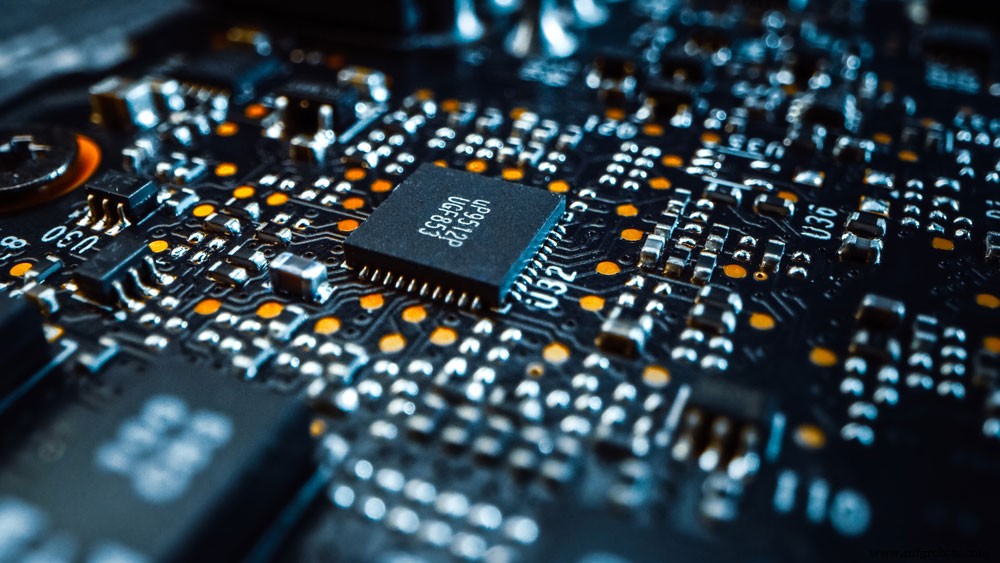

高密度四层板实例
- 信号完整性跃升：参考平面连续，阻抗可控，串扰/反射大幅降低；
- EMC 性能优异：地平面屏蔽辐射，易通过 FCC/CE 认证；
- 电源完整性强：大面积铜皮降低 PDN 阻抗，大电流分发无压力；
- 布线自由度高：两层信号层+过孔互联，BGA 扇出、高密互连游刃有余；
- 散热能力增强：内层铜皮扩散热量，配合热过孔直通外层散热。
典型应用领域
| 行业 | 典型应用 | 选用四层板关键理由 |
|---|---|---|
| 汽车电子 | ECU、车身控制、车载信息娱乐 | 高可靠、抗振动、EMC 严苛 |
| 通信基建 | 基站 BBU/RRU、路由器、交换机 | 高速串行、多电压域、散热 |
| 消费电子 | 4K/8K 电视、相机、游戏主机 | 高密 BGA、薄型化、成本敏感 |
| 计算机外设 | 主板、显卡、SSD、鼠标键盘 | 高速差分对、多电源域 |
| 工控医疗 | PLC、安防、患者监护、听力植入 | 长寿命、高可靠、小尺寸 |
双层 vs 四层：核心指标 PK
| 指标 | 双层板 | 四层板 | 差异倍数 |
|---|---|---|---|
| 原板成本（100×100mm, 10pcs） | ~$20 | ~$45 | ~2.2× |
| 最小线宽/间距 | 6/6 mil | 4/4 mil（可做 3.5/3.5） | - |
| 过孔类型 | 仅通孔 | 通孔/盲孔/埋孔 | - |
| 阻抗控制精度 | ±15% | ±10%（可达 ±8%） | - |
| 最大层间信号跨越 | 需绕行，串扰大 | 直穿参考平面，零串扰 | - |
| 热阻（Junction-to-Ambient） | ~50°C/W | ~30°C/W | ~0.6× |
| 机械强度 | 标准 | 更高（对称层叠抗翘曲） | - |
结论：四层板成本约 2 倍，但综合性能提升 3-5 倍，是高速/高密/高可靠设计的“黄金分割点”。
四层板成本驱动因素与优化策略
PCB 成本构成分析
- 板尺寸：面积越大、利用率越低，单价越高 → 面板化拼版提高利用率；
- 层数/材料：FR-4 标准料最省；高频料、高 TG 料、无卤料溢价 20%-80% → 非必要不选特种料；
- 铜厚：1 oz 标准，2 oz+ 大电流板溢价 → 仅大电流区局部加铜/加厚；
- 表面处理：HASL 最廉价，ENIG 镀金+$10-20/m²，OSP 免铅工艺最省 → 消费类首选 OSP/ENIG；
- 工艺难度：盲埋孔、激光钻、超薄板（<0.8mm）、高层数对位 → 避免非必须盲埋孔；
- 交期：24h 加急 +100%，标准 5-7 天最省 → 规划好前置评审避免加急。
典型 100×100mm 四层板 ENIG 5-7 天交期单价区间：$38-$100/10pcs。
四层柔性/刚挠结合板

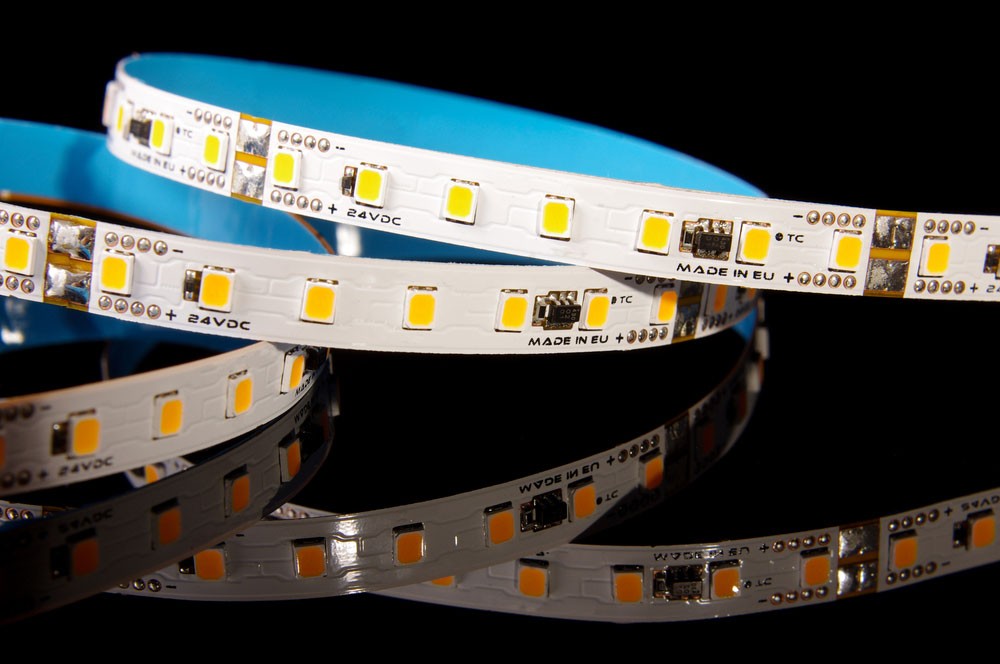

四层 FPC/刚挠结合板
- 结构：PI 基材 + 胶系/无胶铜箔，层叠对称（如 1/2/2/1 铜厚）；
- 优势：可动态弯曲（弯曲半径 ≥6×厚度）、抗震冲击、耐高温（>200°C）、极薄（最薄 0.05mm）；
- 代价：成本约刚性板 3-5 倍，设计规则更严（覆盖膜开窗、补强板、应力释放）。
- 典型场景：折叠屏铰链连接、穿戴设备、航天航空互连、医疗导管端电路。
四层板厚度规格
| 规格 | 成品厚度范围 | 典型应用 |
|---|---|---|
| 标准刚性 | 1.0mm - 1.6mm（常用 1.2/1.6mm） | 通用电子、工控、消费类 |
| 薄板 | 0.6mm - 0.8mm | 手机、穿戴、超薄 IoT |
| 厚板 | 2.0mm - 2.4mm | 大电流、车规、服务器背板 |
| 四层 FPC | 0.05mm - 0.15mm | 动态弯折、极限空间 |
制造工艺流程精简版
- 内层制作：芯板裁切 → 内层干膜/曝光/显影/蚀刻 → AOI 检查 → 褐化/黑氧化；
- 压合：预浸料+铜箔+内层芯板按层叠顺序叠层 → 真空热压（~180°C, 300psi, 1h）；
- 钻孔：机械钻通孔（≥0.15mm）→ 除胶渣/去毛刺 → 沉铜（化学镀铜 0.5-1µm）；
- 外层图形：干膜/曝光/显影 → 图形电镀铜/锡/金 → 蚀刻/退膜/退锡；
- 阻焊/丝印：喷涂/曝光/显影/固化 → 字符喷印/固化；
- 表面处理：HASL/ENIG/OSP/沉锡/沉银等；
- 成型/测试：铣边/冲孔/V-CUT → 飞针/测试架 100% 通断测试 → 目检/包装/出货。

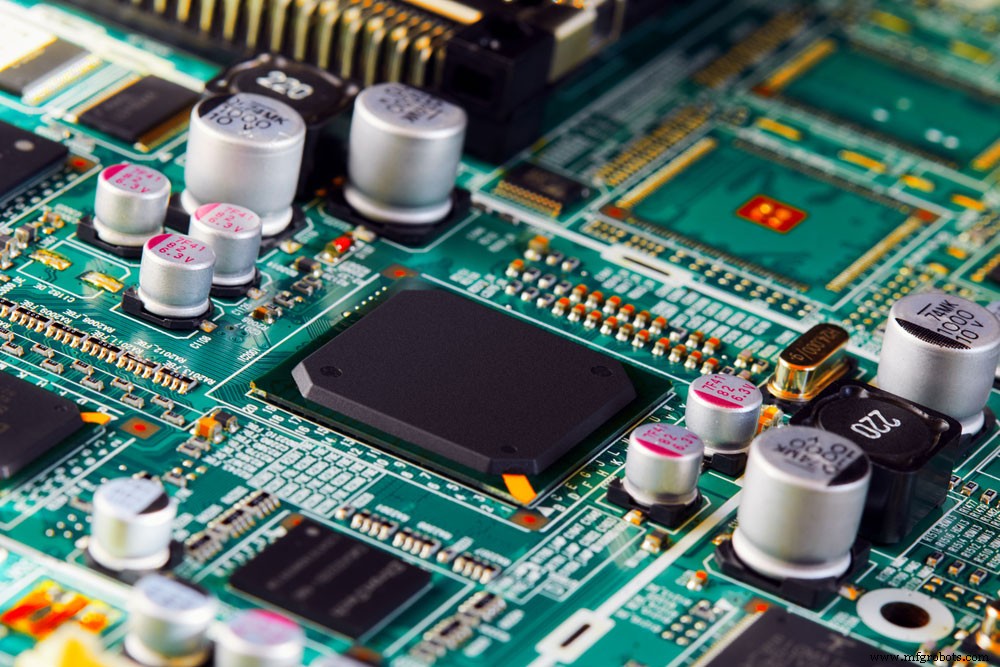

PCB 制造关键工序实拍
四层板厂商选型 5 维评估模型
| 维度 | 关键指标 | 验证方法 |
|---|---|---|
| 工艺能力 | 最小线宽/间距、最小孔径、层对位精度、阻抗控制能力 | 索取能力表、打样实测 TDR 报告 |
| 质量体系 | IATF16949/ISO9001/UL/RoHS、IPC-A-600 Class 2/3 执行 | 审核证书、抽查切片报告 |
| 交付可靠性 | 准时交付率、加急响应速度、异常处理 SLA | 历史订单数据、同行口碑 |
| 工程支持 | DFM 免费审核、阻抗计算协助、叠层建议、物料备选 | 发送 Gerber 试审核响应速度 |
| 总成本 | 单价+运费+税费+返工风险+库存成本 | 全生命周期 TCO 试算 |
建议：新项目先小批量打样 2-3 家，综合评分后锁定 1-2 家主力供应商，建立长期战略合作。
总结

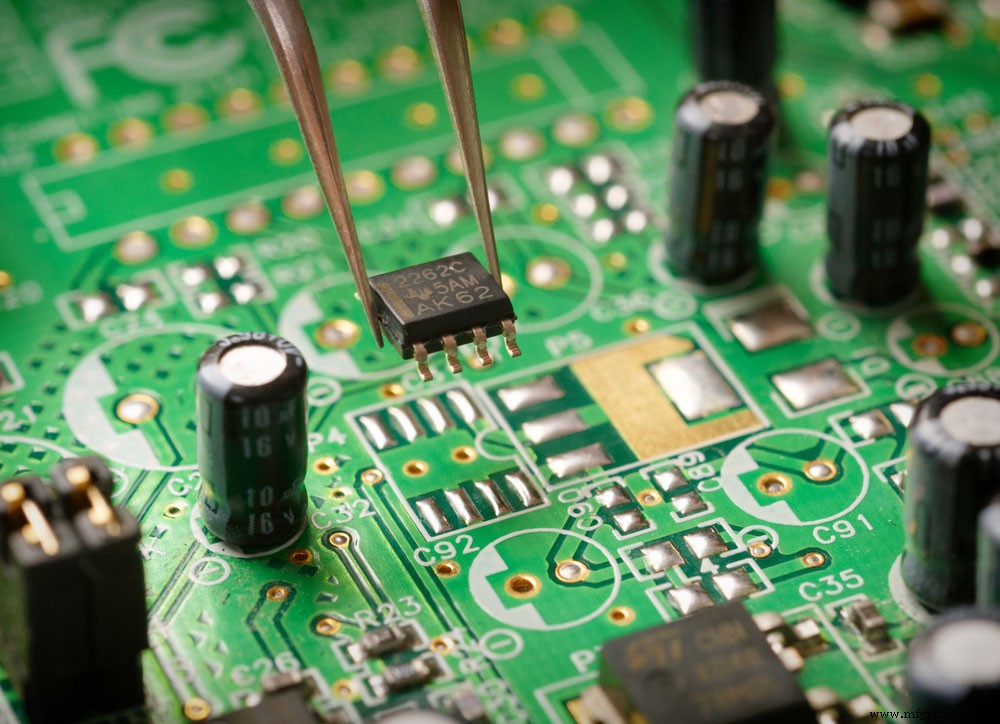

贴装完成的四层板实物
四层板以“双信号层+双参考平面”的经典架构，在成本与性能间达成最佳平衡。掌握层叠设计原则、阻抗控制要点、成本优化杠杆与厂商评估模型，即可自信驾驭从消费电子到工业医疗的各类高阶项目。如需 DFM 审核、阻抗仿真或打样报价服务，欢迎联系我们的 PCB 技术团队。
