分步指南：将 YL-39/YL-69 土壤湿度传感器连接到 Arduino UNO

组件与物料

组件	数量
Arduino UNO	1
土壤湿度传感器 (YL-39 逻辑板 + YL-69 探头)	1

应用与在线服务

Arduino IDE

项目详解

我计划为温室做自动化，先从传感器入手。这里介绍如何使用 YL-39（逻辑板）+ YL-69（探头）组成的土壤湿度传感器。

YL-39 模块有 4 个引脚：

VCC：3.3-5V
GND
A0：模拟输出，可直接被 Arduino 读取
D0：数字输出，根据预设阈值输出高/低电平

这类传感器的问题在于：探头通过测量两极间电流工作，会产生电解作用，在高湿土壤中探头 (YL-69) 会很快损坏。解决方法是不直接把 VCC 接 Arduino 5V，而是接到一个数字引脚，仅在读取前拉高供电（见代码）。

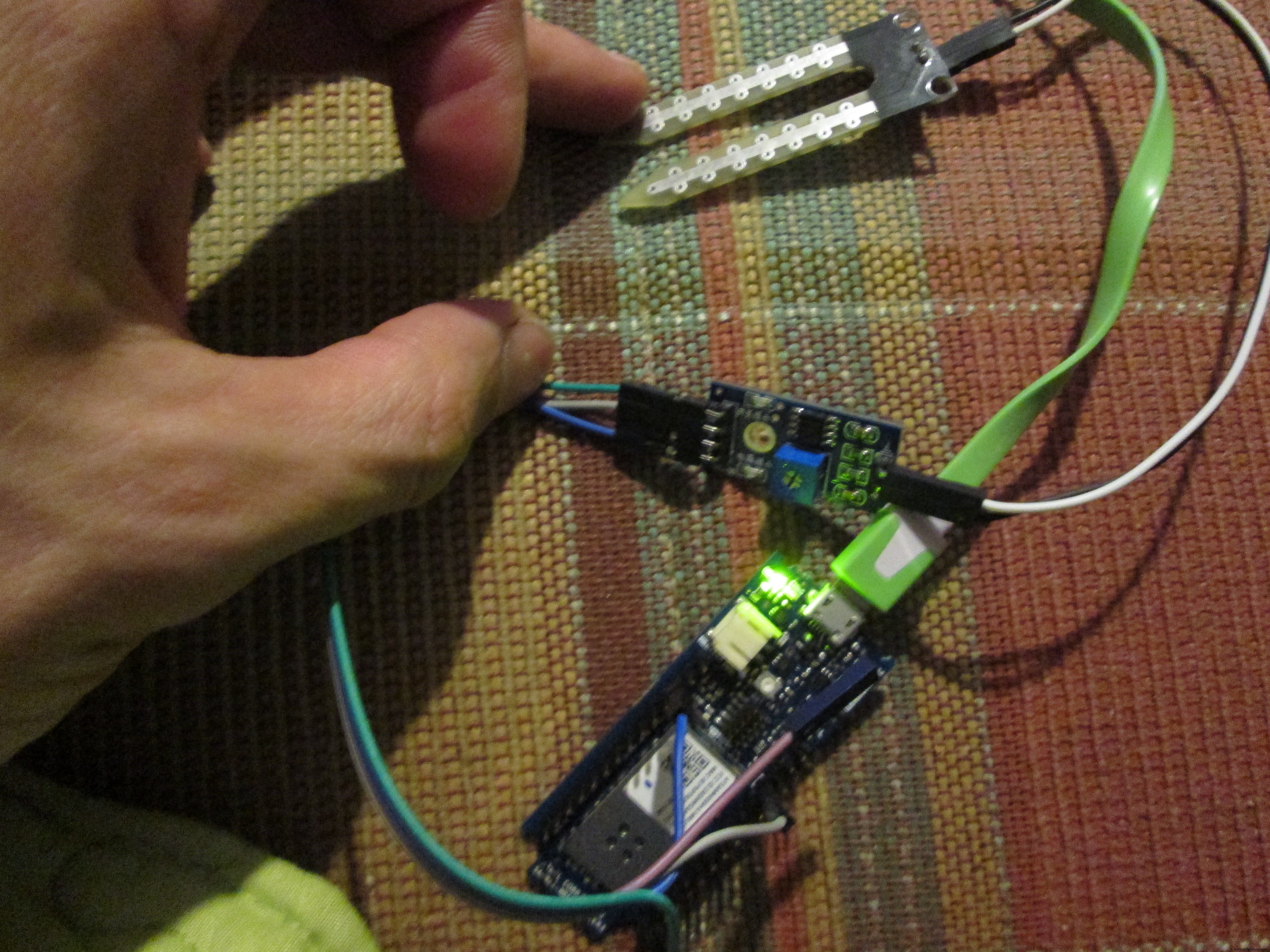

接线很简单：YL-39 的 A0 接 Arduino A1，VCC 接 Arduino 数字引脚 6。仅此而已。

分步指南：将 YL-39/YL-69 土壤湿度传感器连接到 Arduino UNO

代码

humidity_sensor_yl_39_69.ino Arduino

// YL-39 + YL-69 土壤湿度传感器
byte humidity_sensor_pin = A1;
byte humidity_sensor_vcc = 6;

void setup() {
  pinMode(humidity_sensor_vcc, OUTPUT);
  digitalWrite(humidity_sensor_vcc, LOW);
  while (!Serial);
  delay(1000);
  Serial.begin(9600);
}

int read_humidity_sensor() {
  digitalWrite(humidity_sensor_vcc, HIGH);
  delay(500);
  int value = analogRead(humidity_sensor_pin);
  digitalWrite(humidity_sensor_vcc, LOW);
  return 1023 - value; // 反转：值越大越湿
}

void loop() {

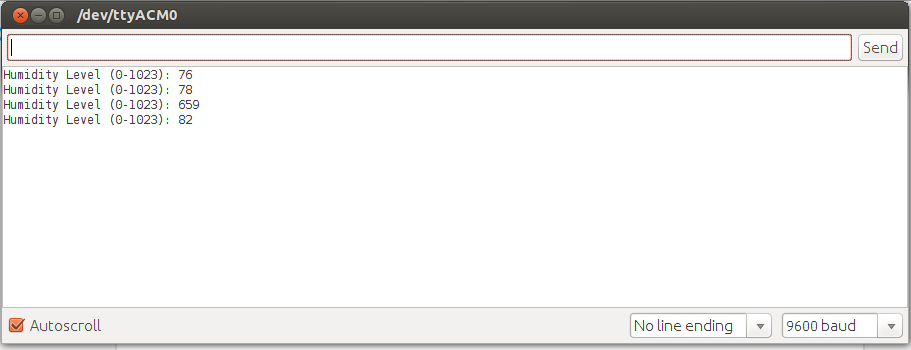

  Serial.print("Humidity Level (0-1023): ");
  Serial.println(read_humidity_sensor());
  delay(10000);
}
