MAX30100脉搏血氧传感器与Arduino接入指南：获取PPG波形与SpO2

硬件准备

模块型号接口
脉搏血氧模块ProtoCentral MAX30100 BreakoutI2C (A4/A5)
主控板Arduino Uno

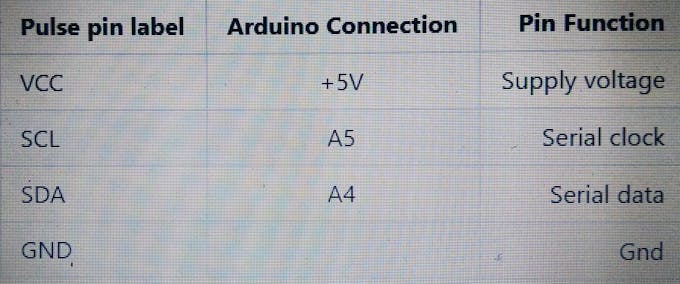

接线：VIN→3.3V/5V(模块支持)、GND→GND、SCL→A5、SDA→A4。建议加装4.7kΩ上拉电阻至3.3V。

软件工具链

Processing环境搭建步骤

  1. 下载安装Processing：官网选择对应系统版本
  2. 获取可视化代码：从 ProtoCentral/Pulse 克隆或下载Pulse-master/Processing/ces_view_oximeter 文件夹
  3. 放入Sketchbook目录：
    Windows: C:/My Documents/Processing/
    Mac: /Users/用户名/Documents/Processing/
    Linux: /Home/用户名/sketchbook/
    在该目录下创建libraries文件夹，将Pulse-master/Processing/libraries/G4P复制进去
  4. 重启Processing IDE，打开ces_view_oximeter任意.pde文件，点击运行
  5. GUI中选择对应串口，点击START，即可看到红/红外双通道PPG波形与实时SpO2读数

    6. Arduino固件

    使用 ProtoCentral Pulse库，示例代码持续通过串口输出原始红光/红外ADC值，供Processing解析计算心率、血氧。

    原理与应用

    • MAX30100集成红光(660nm)与红外(940nm)LED + 光电二极管，通过透射/反射式测量指尖/耳垂血容量变化
    • PPG波形峰谷对应心跳周期，红/红外AC/DC分量比值经经验公式换算SpO2
    • 适用场景：可穿戴健康监测、睡眠呼吸暂停筛查、运动心率追踪、教学演示

    注意事项

    • 供电电压确认：模块有3.3V/5V版本，勿接错
    • I2C上拉电阻必不可少，否则通信不稳定
    • 手指按压力度、环境光干扰、体动伪影均影响信号质量，需软硬件结合滤波
    • Processing可视化仅为演示，医疗级应用需校准算法、温度补偿、运动伪影抑制

    资源汇总

    • Arduino库与示例：GitHub ProtoCentral/Pulse
    • 原理图与PCB设计文件：同仓库Hardware目录
    • 数据手册：Maxim MAX30100 Datasheet
