基于 RFID 的树莓派/Arduino 物品定位管理系统

组件与材料

所需工具

• 运行 Windows 10 + Visual Studio 2015 的 PC
• Android 手机

软件与服务

• Windows 10 IoT Core
• Microsoft Azure
• Visual Studio 2015

项目背景

找东西费时费力？利用 UHF RFID 技术，给物品贴标签、录入信息，手机 App 一键查询物品所在房间。

系统架构

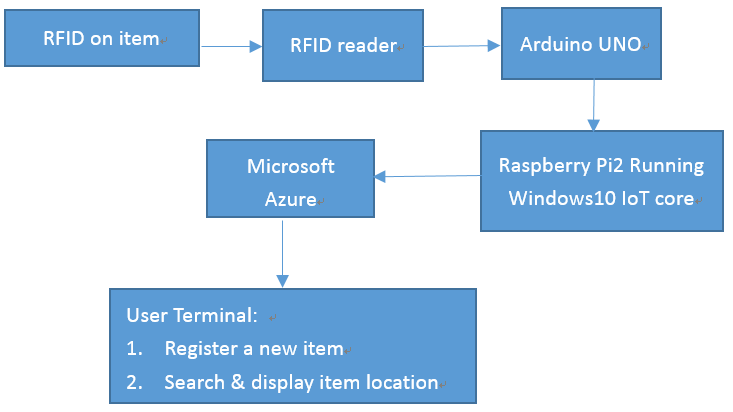

多个 UHF RFID 读写器分布在各房间，每个连接一块 Arduino UNO，所有 Arduino 通过串口/USB 连接到运行 Windows 10 IoT Core 的 Raspberry Pi 2。核心流程：

1. 新物品贴 RFID 标签，录入名称、类型、位置等信息，经 Azure Web API 存入 Azure SQL 数据库。
2. 手机 App 发起搜索请求 → Pi 广播给所有 Arduino → Arduino 发送读标签命令 → 任一读写器检测到目标标签 → 返回位置信息 → Pi 处理后回传 App 显示。

开发步骤

1. 准备 Raspberry Pi 2

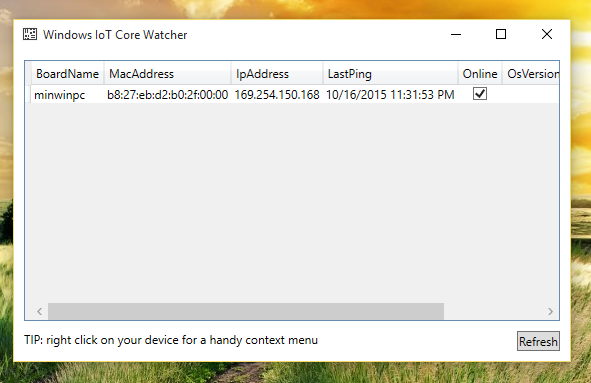

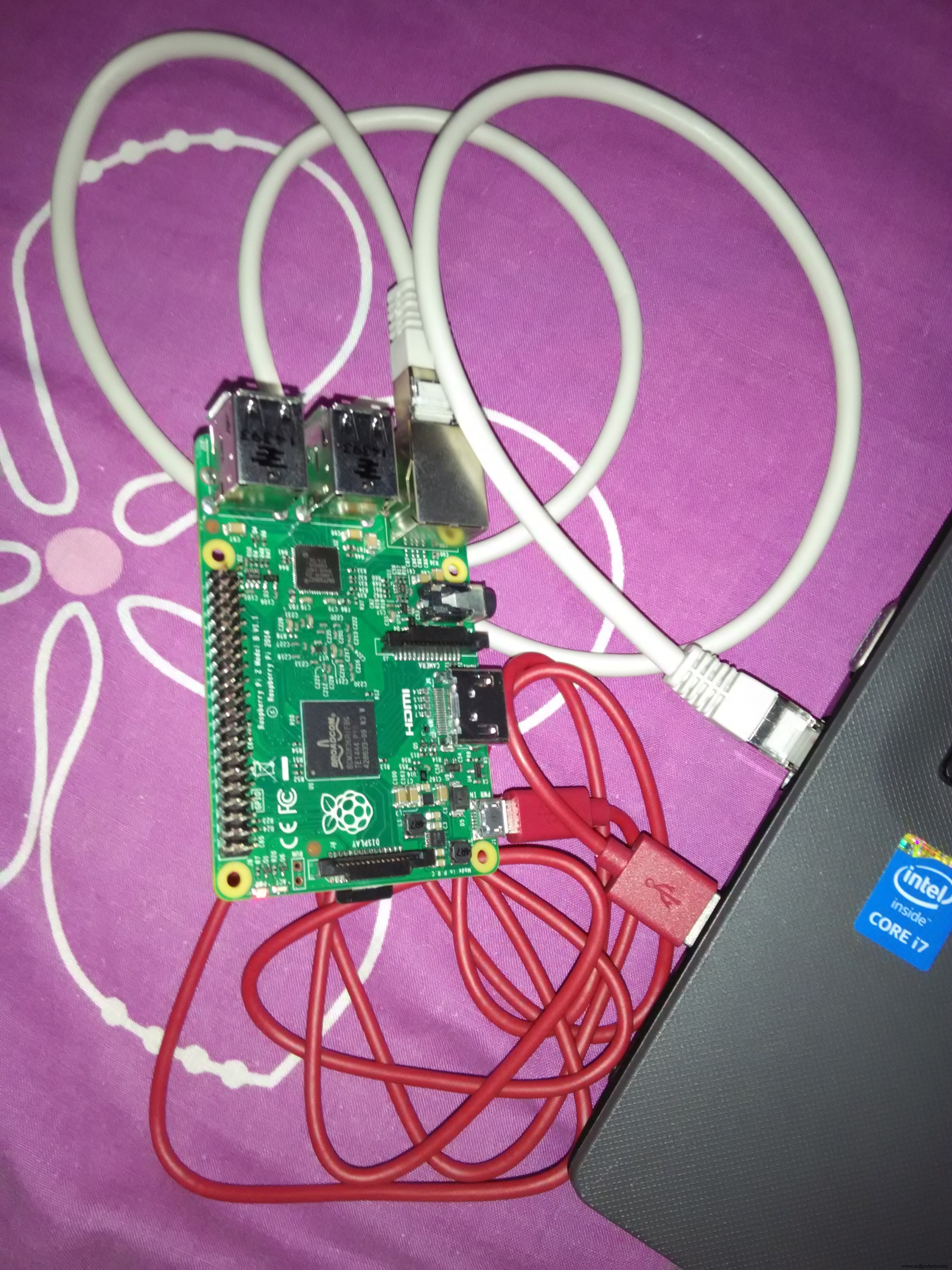

安装 Windows 10 IoT Core（参考 官方指南）。用网线直连 PC，通过 “Windows IoT Core Watcher” 获取 Pi 的 IP 地址。

2. 创建 Visual Studio 后台应用

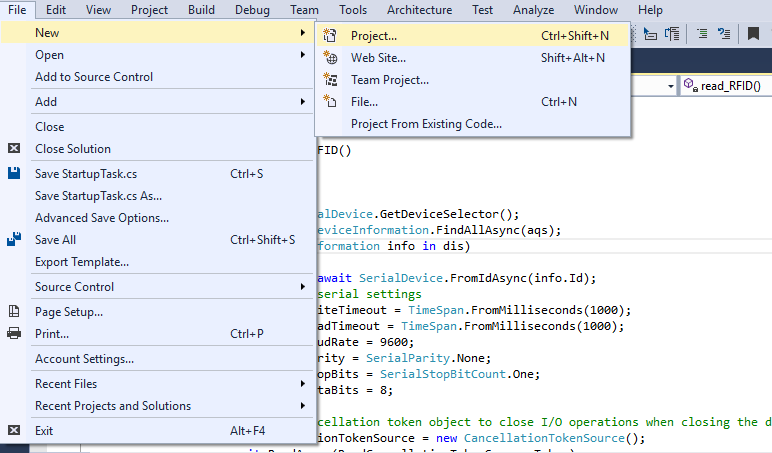

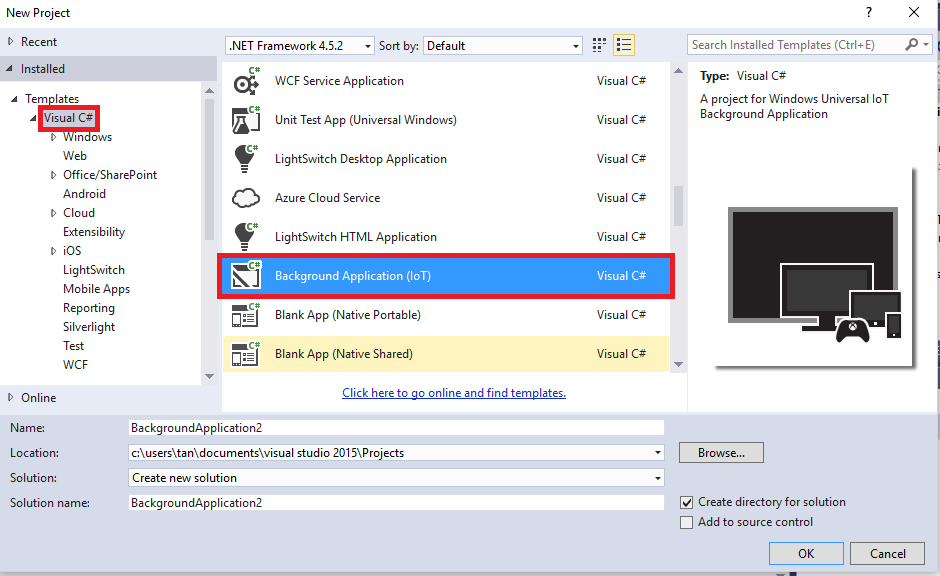

1. 新建项目 → Visual C# → “Background Application (IoT)”。
2. 配置调试：平台 ARM，目标设备 Remote Machine，远程机器填 Pi IP，取消“使用身份验证”。
3. 在 StartupTask.cs 编写逻辑：串口轮询各 Arduino，解析 RFID 数据，调用 Azure Web API。

3. 调试技巧

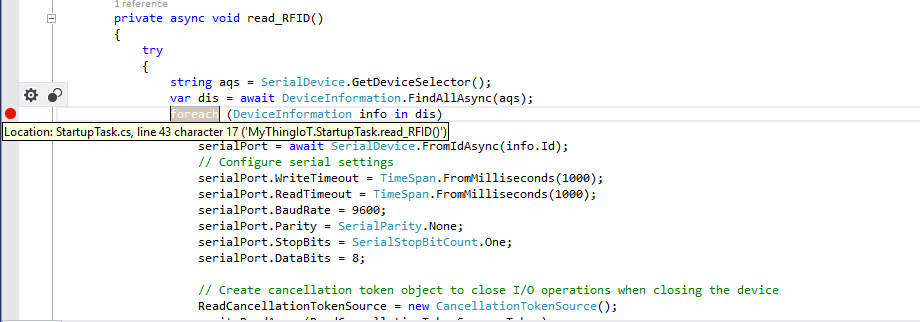

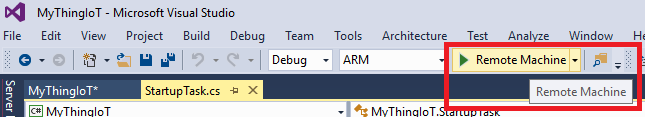

• 灰栏打断点，点击“Remote Machine”启动调试。
• 进入调试模式后工具栏出现“继续”、“单步执行”、“单步进入”、“单步跳出”。

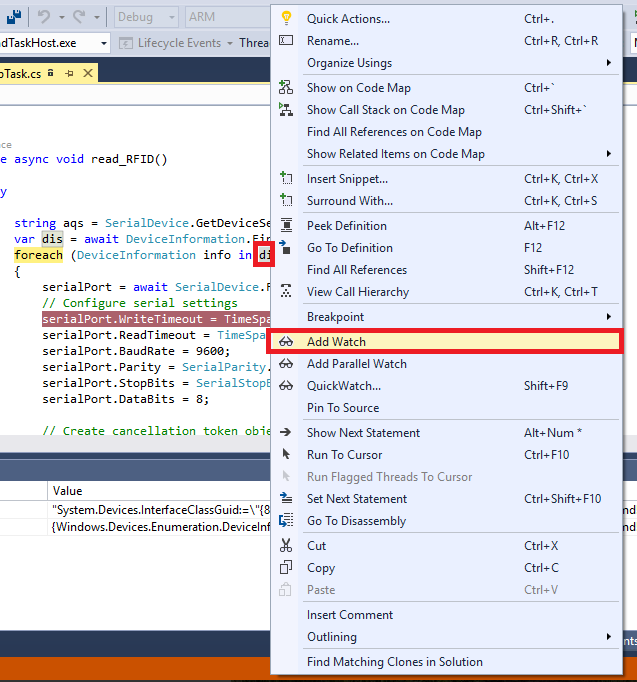

• 鼠标悬停查看变量，或右键“添加监视”跟踪变量。

4. 构建 Azure Web API

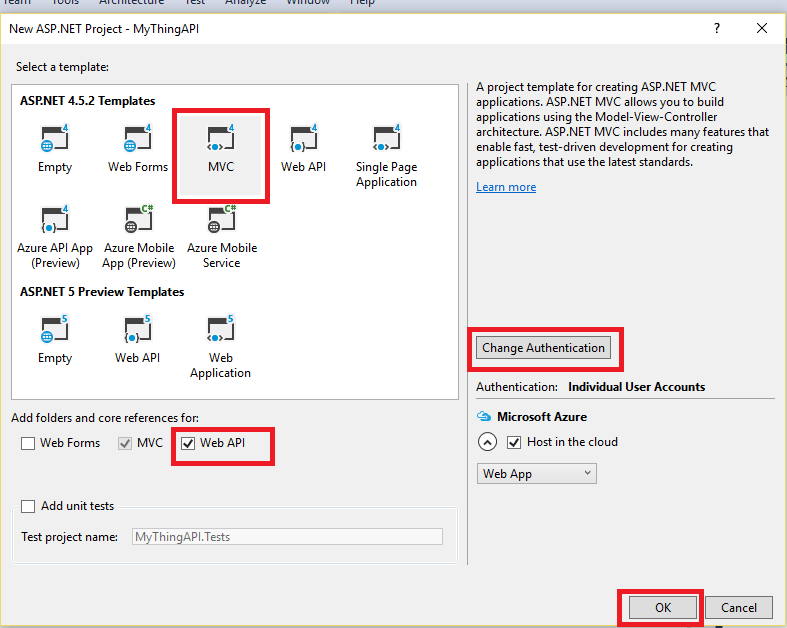

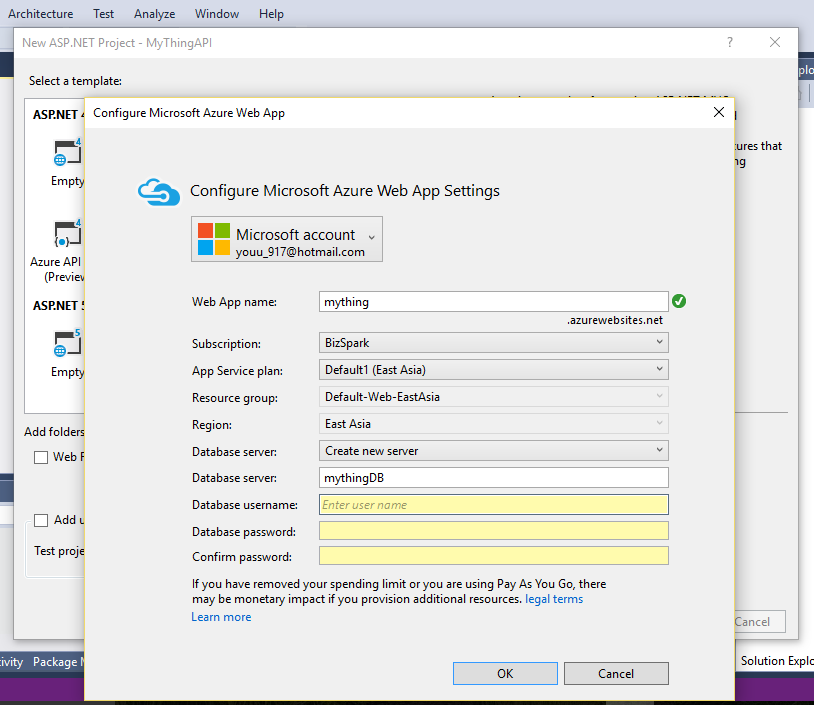

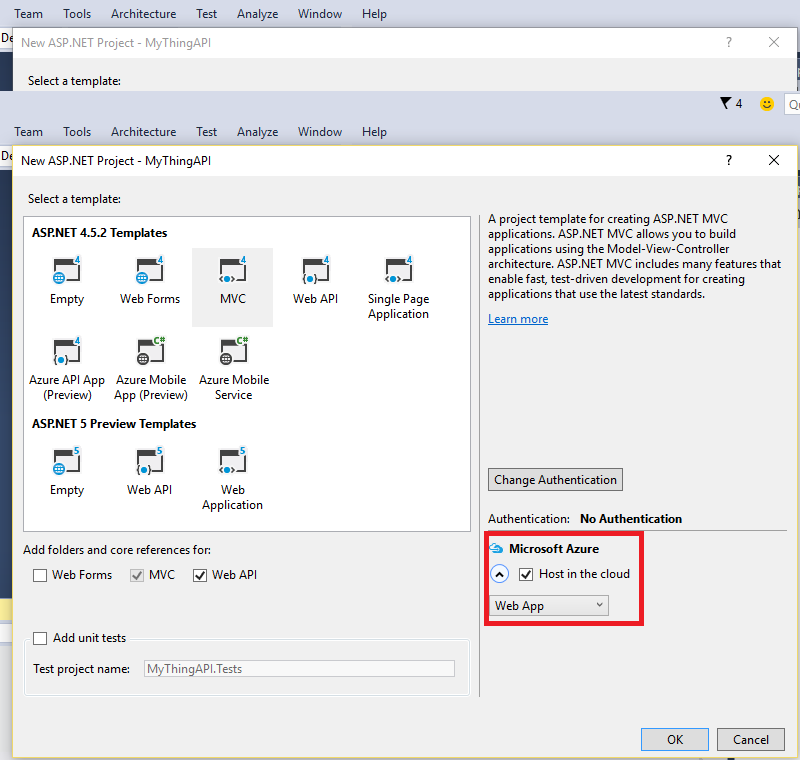

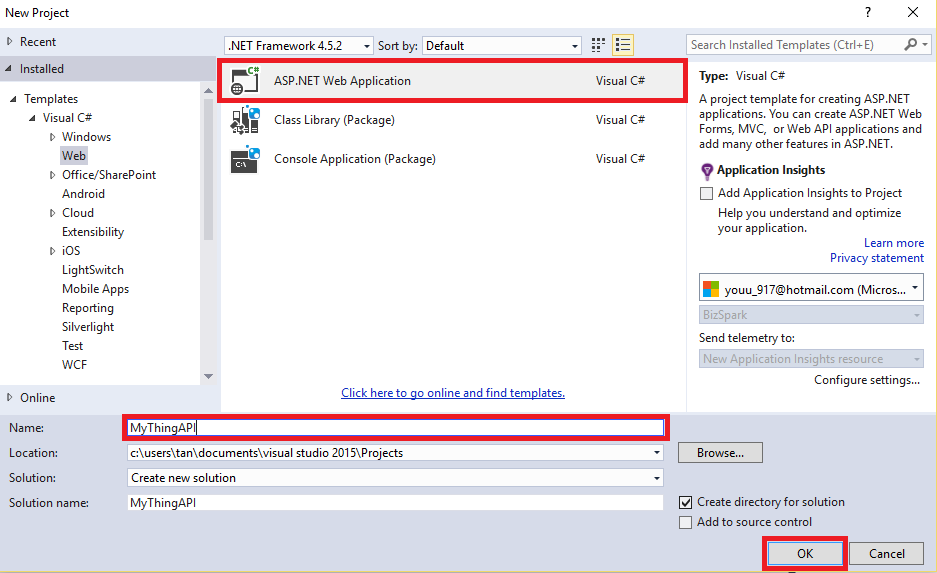

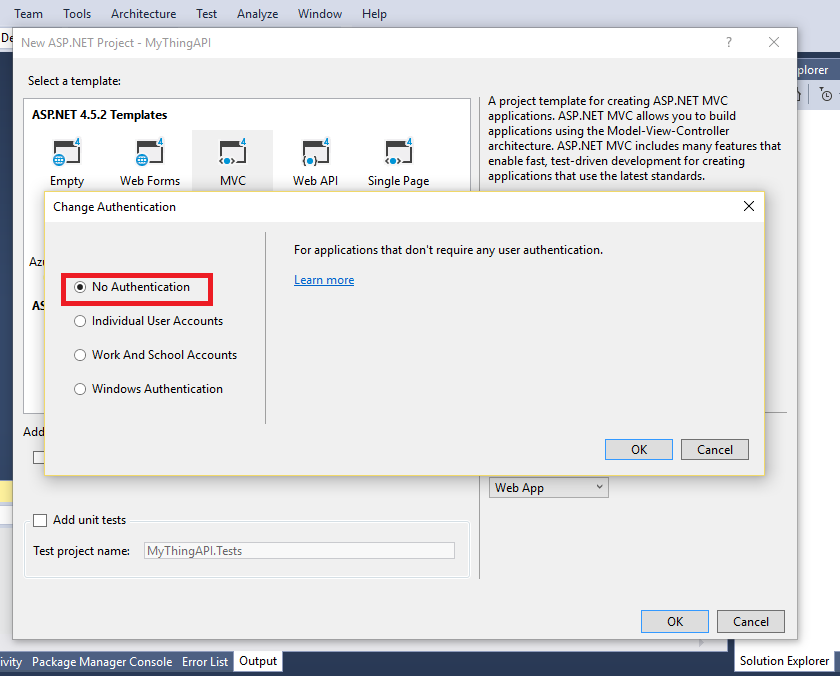

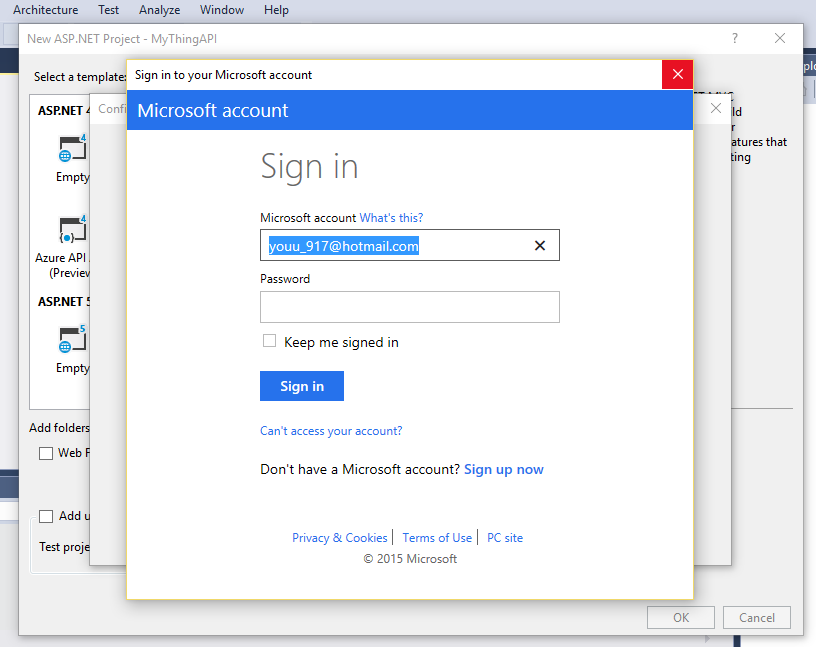

1. 新建 ASP.NET Web Application (MVC, .NET 4.5.2)，认证选“无”，可勾选“Host in the cloud”直接发布到 Azure Web App。

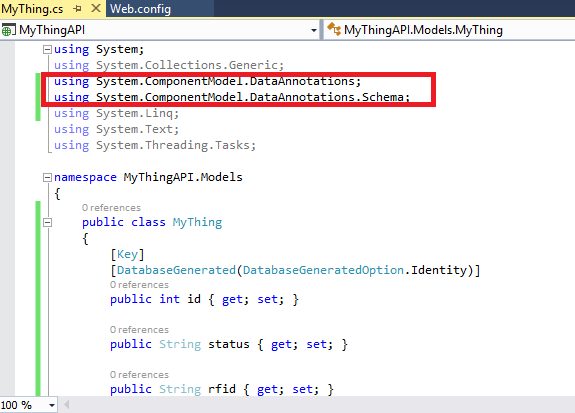

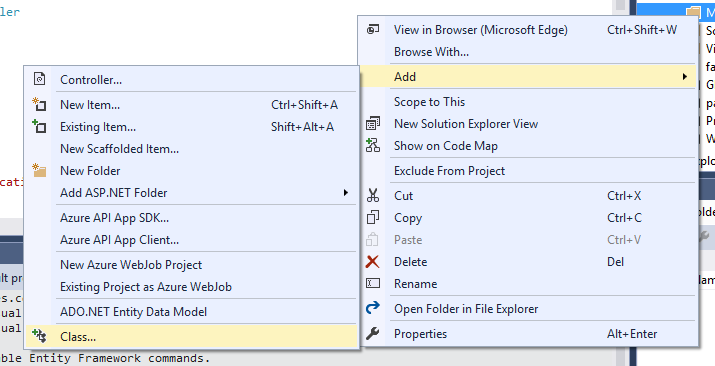

2. 用 Entity Framework Code First 创建模型类 MyThing (含 Id, Rfid, Name, Type, Location, CreatedAt 等)。

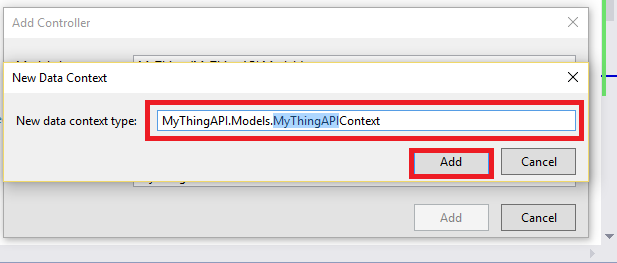

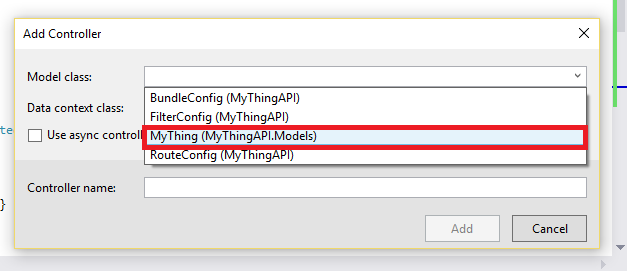

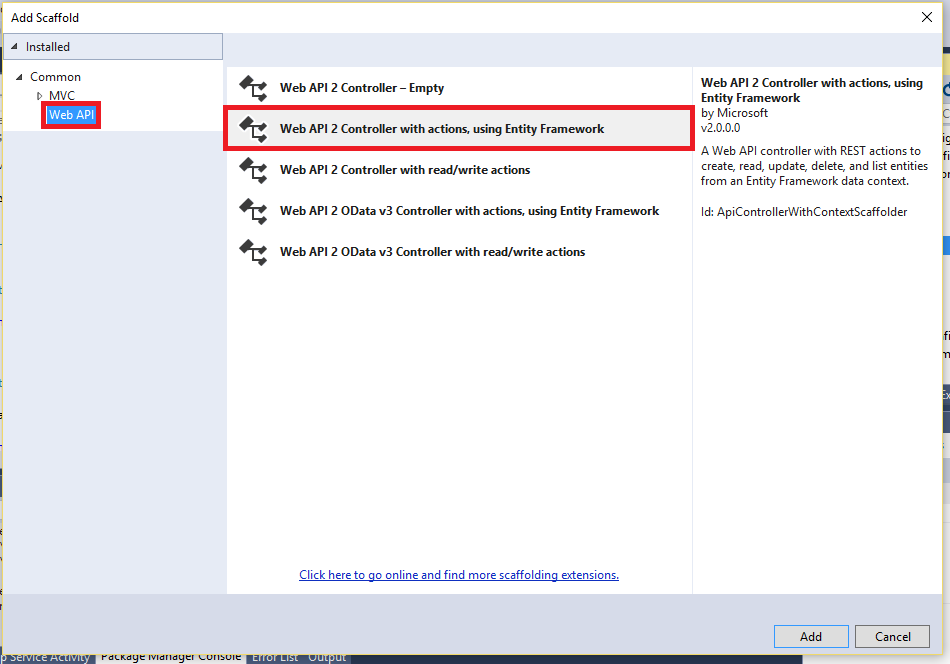

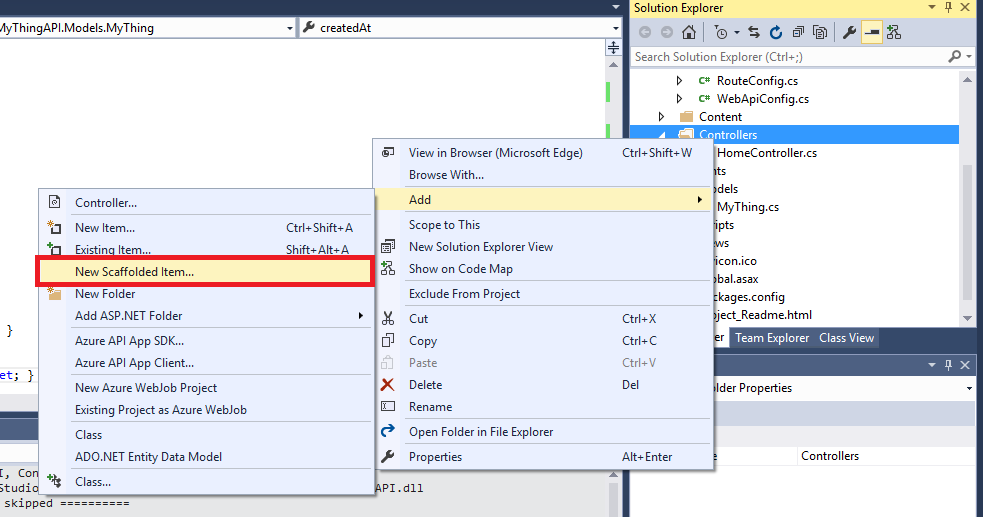

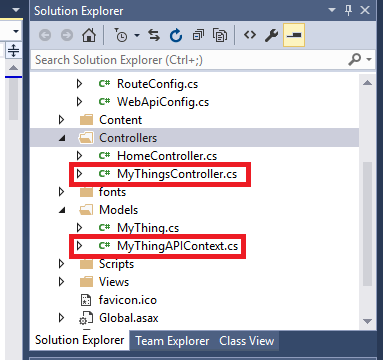

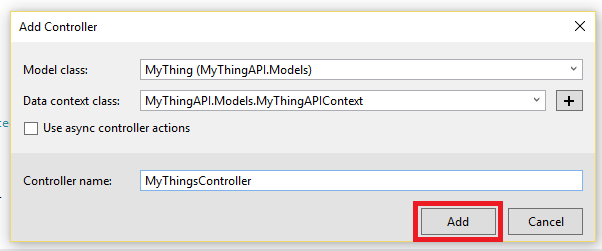

3. 脚手架生成 Web API 2 Controller (含 CRUD)。

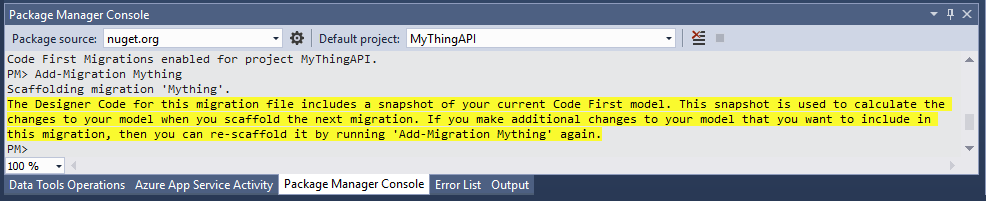

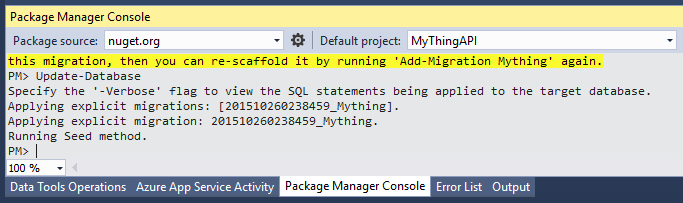

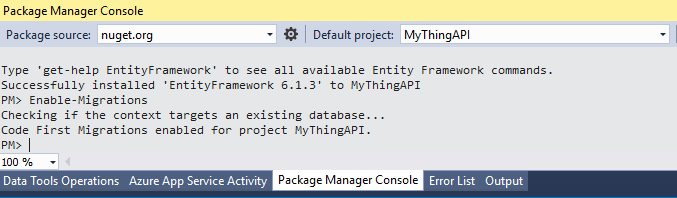

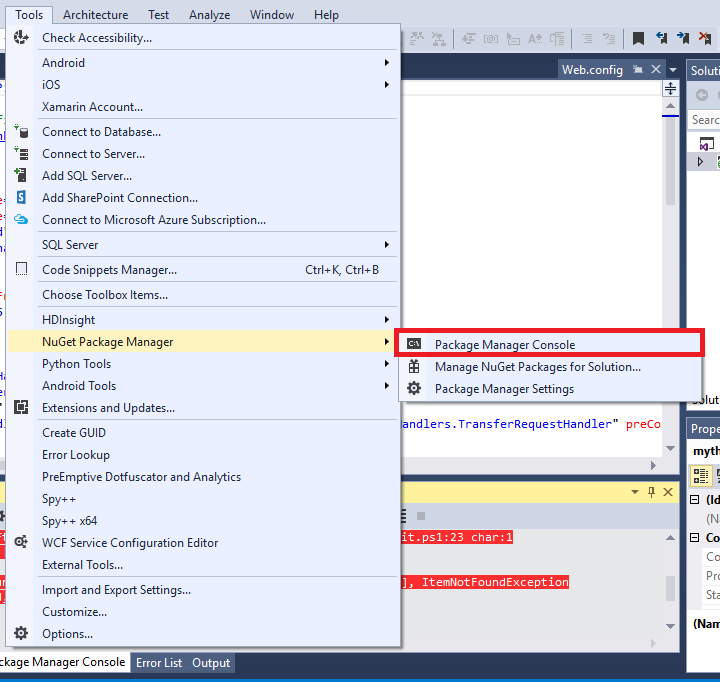

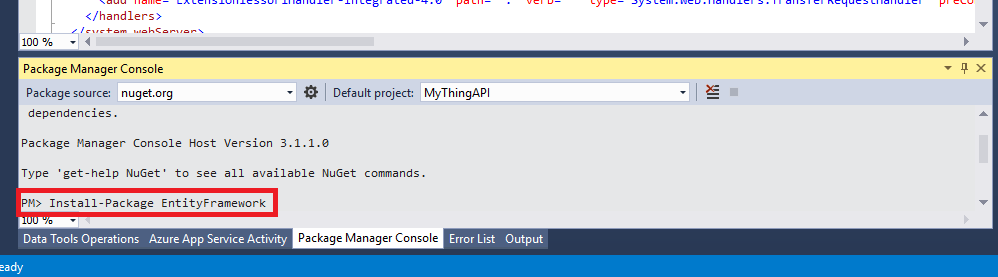

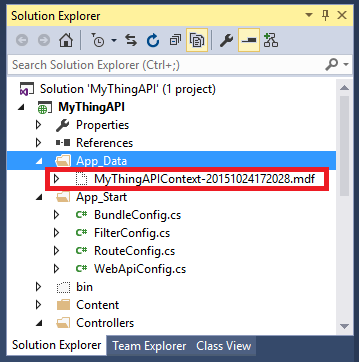

4. Package Manager Console 运行 Enable-Migrations、Add-Migration Initial、Update-Database 创建数据库。

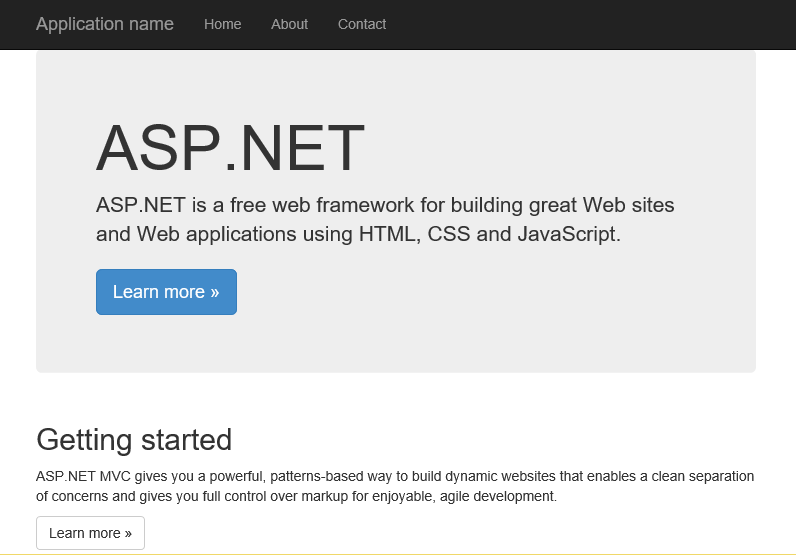

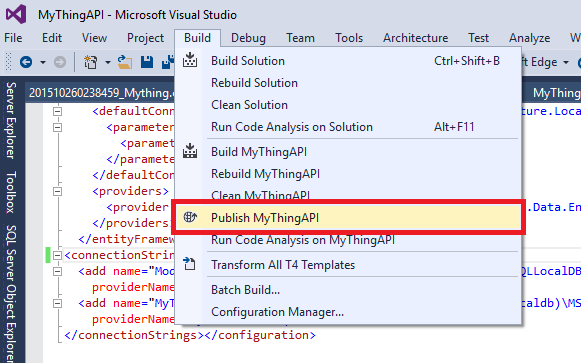

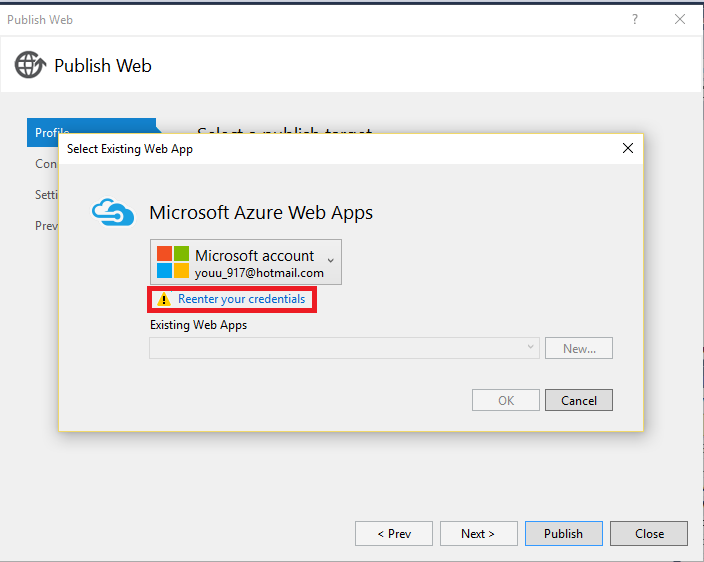

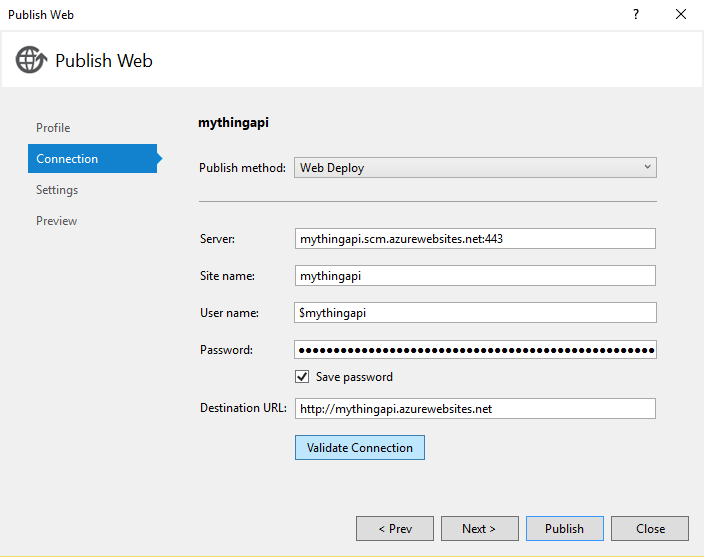

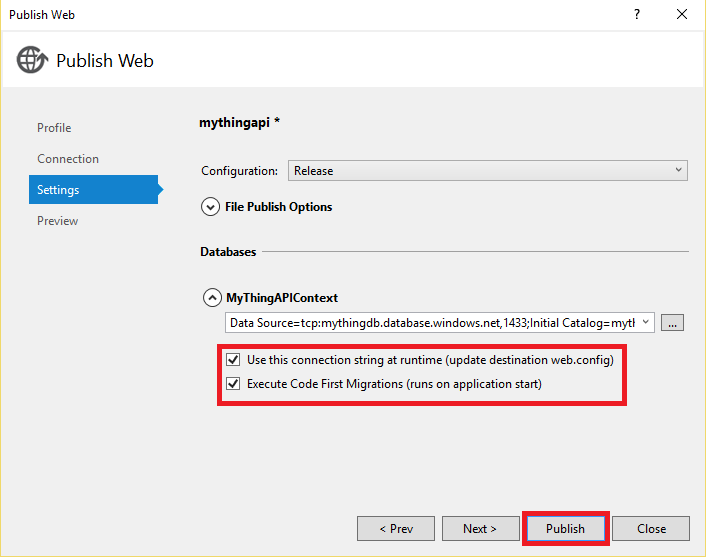

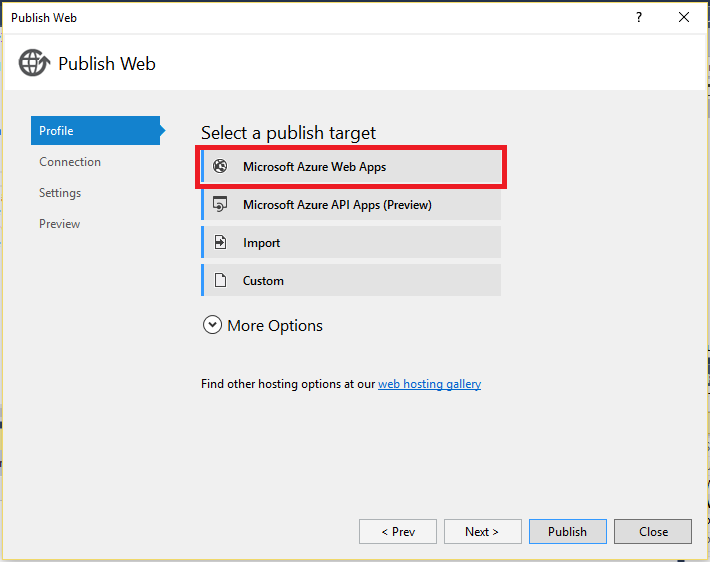

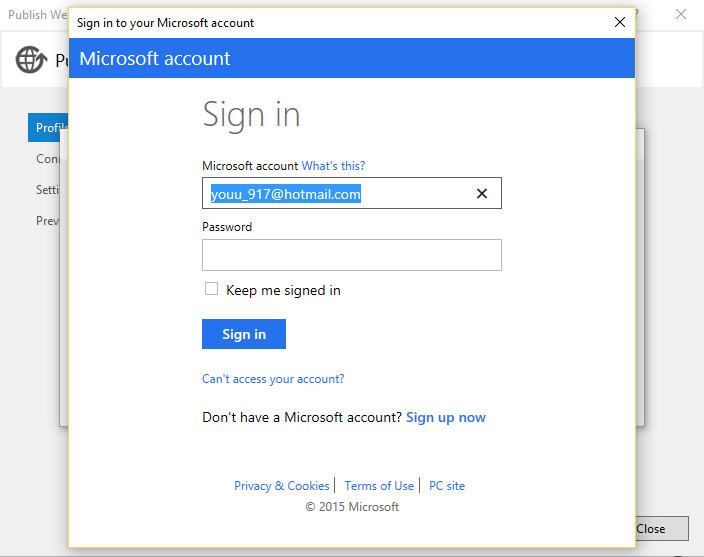

5. 发布到 Azure Web App，配置连接字符串并勾选“Execute Code First Migrations”。

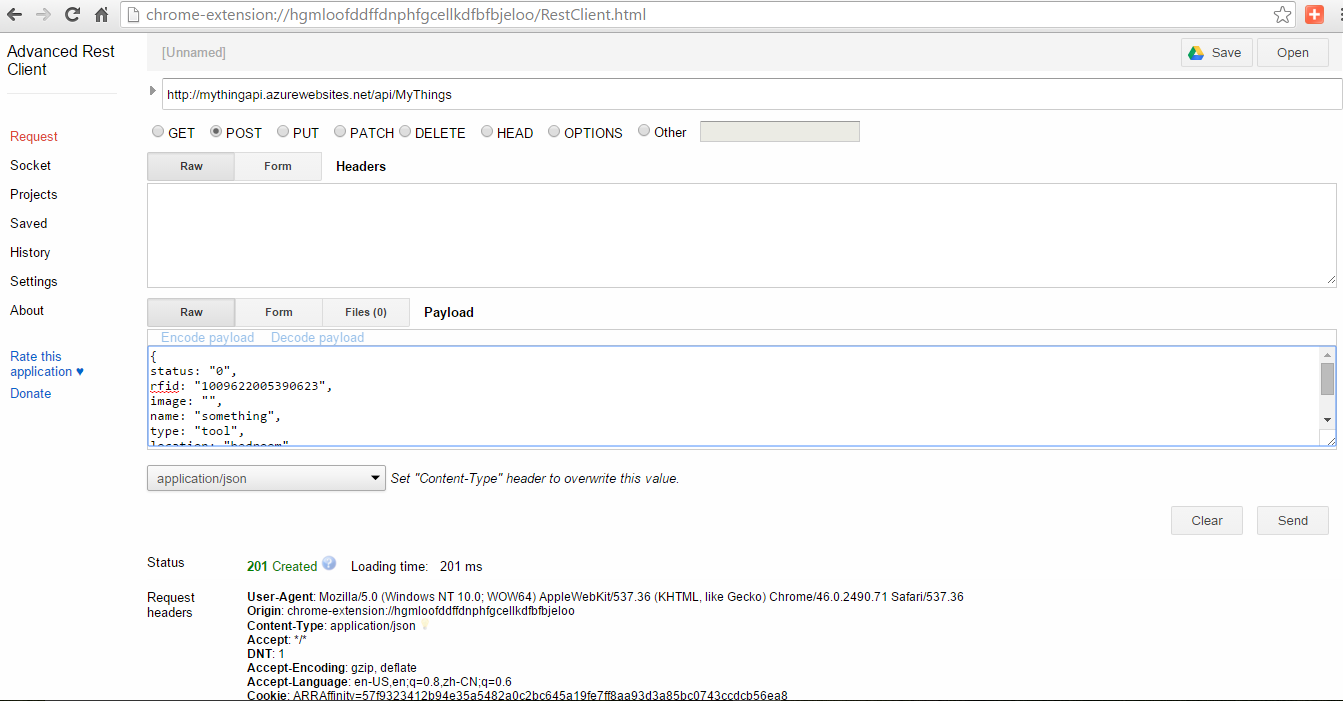

测试 POST 示例 (JSON)：

{
  "id":1,
  "status":"0",
  "rfid":"1009622005390623",
  "image":"",
  "name":"some tool",
  "type":"tool",
  "location":"bedroom",
  "createdAt":"2015-10-13T10:26:01.14",
  "lastUpdatedAt":"2015-10-13T10:26:01.14"
}

5. 开发 Windows 通用 App (UWP)

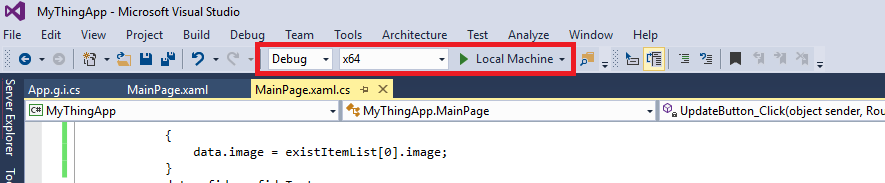

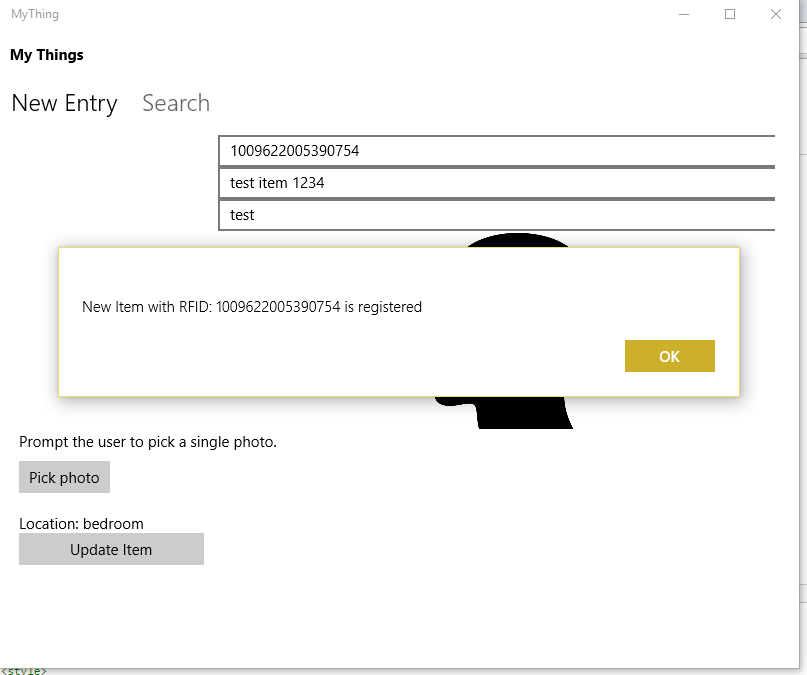

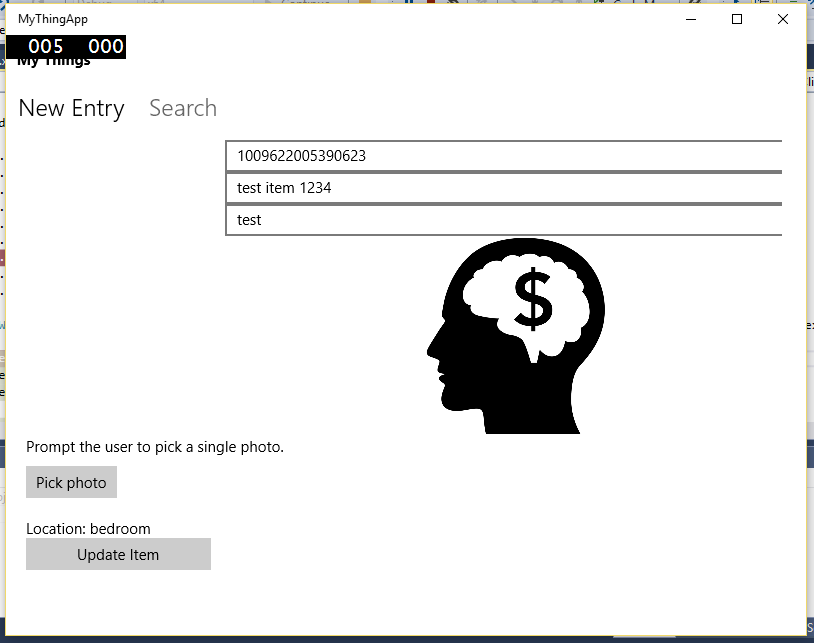

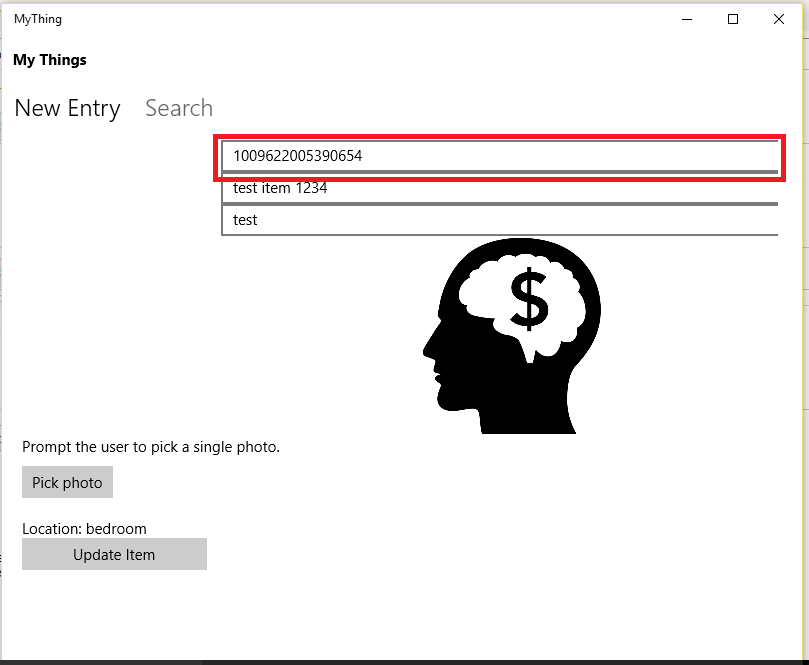

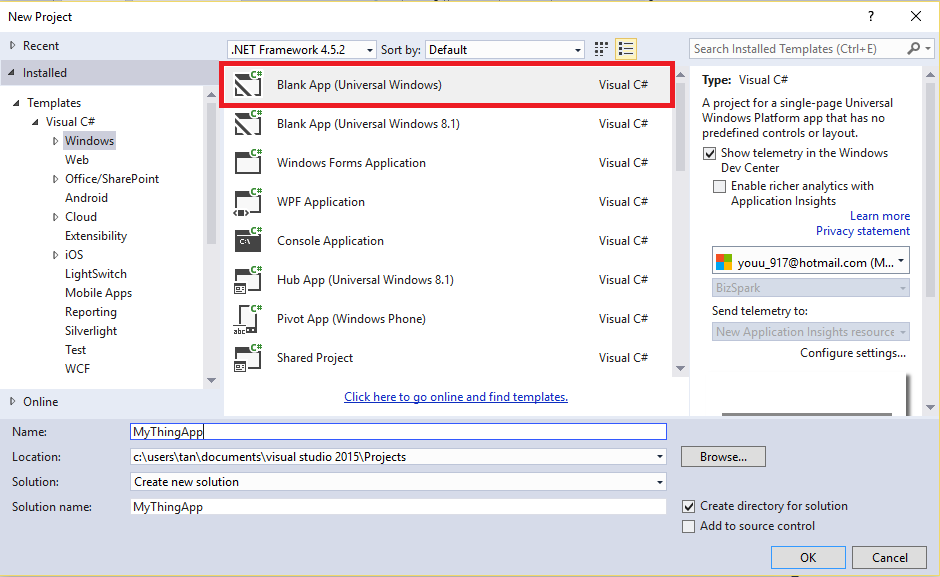

新建 Universal App 项目，替换为 GitHub 共享代码。调试时选 x64 + Local Machine。

6. 配置推送通知

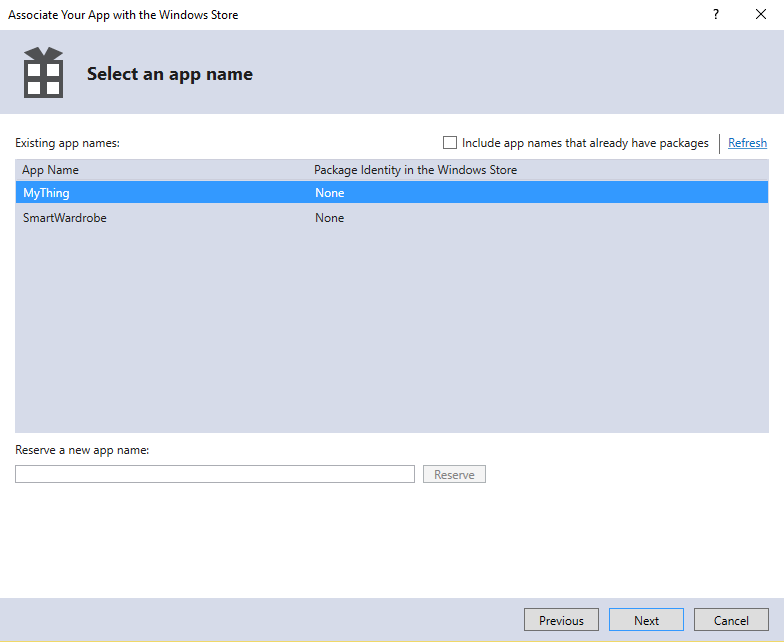

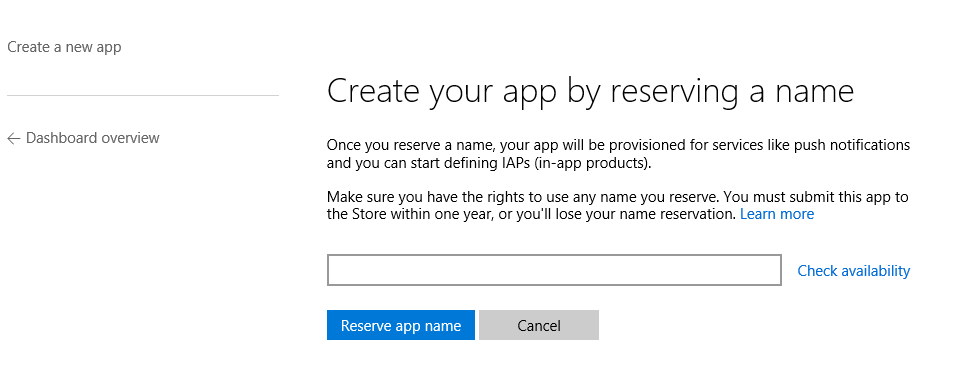

1. 在 Windows 开发者中心 预留应用名称。

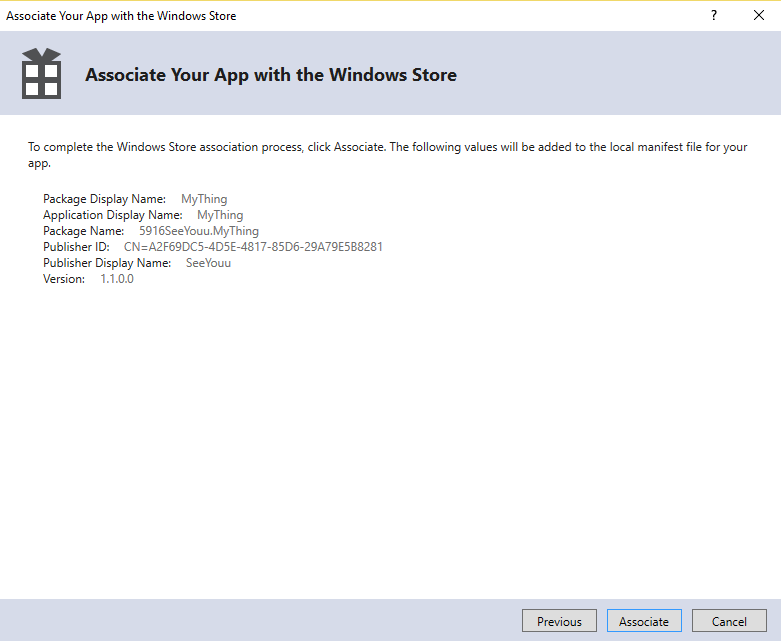

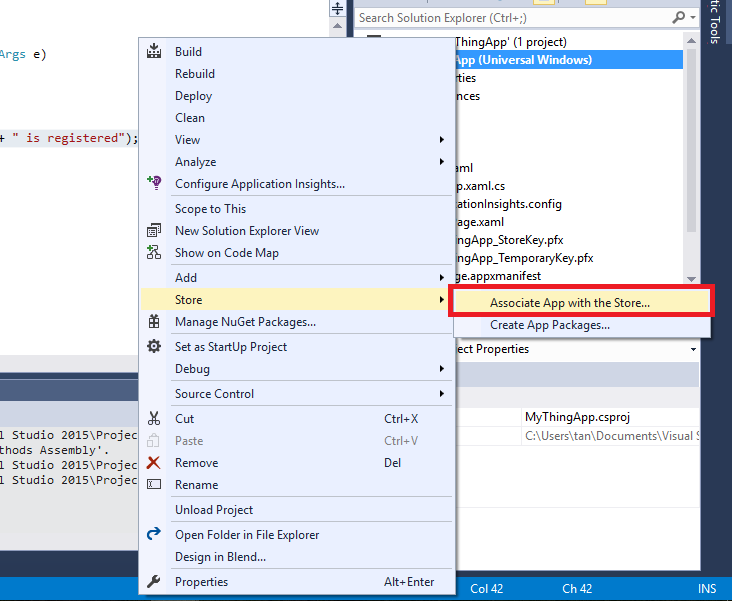

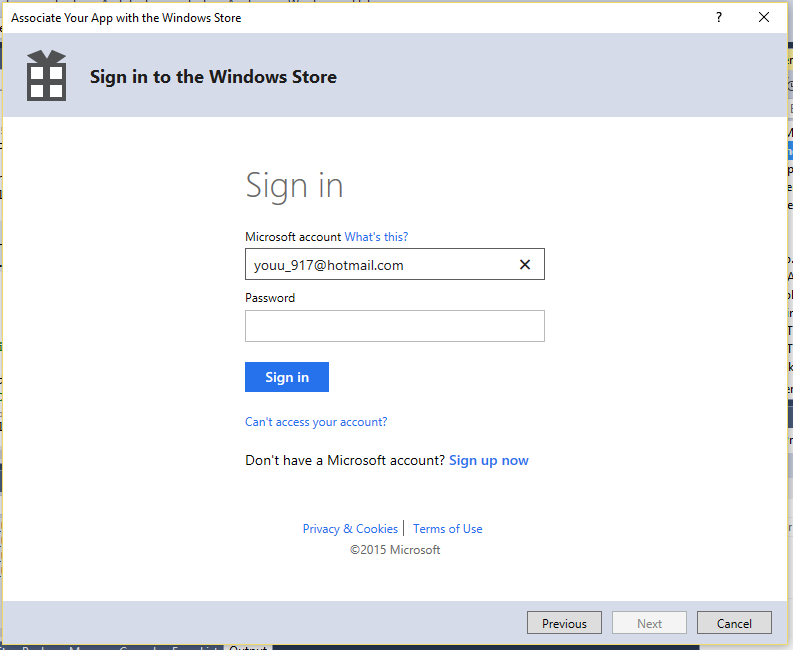

2. 项目右键 → Store → Associate App with the Store。
3. 创建 Azure Notification Hub（参考 官方教程）。
4. 在 App.xaml.cs 添加 InitNotificationsAsync() 注册推送通道，并在 OnLaunched 中调用；MainPage.cs 设置 NavigationCacheMode.Required。

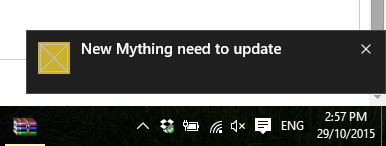

5. Web API MyThingsController 新增记录后，启动线程调用 NotificationHubClient 发送 Toast 通知（含 RFID 值）。

代码仓库

• Arduino RFID 读取代码：

  /* 发送读取命令至 RFID 模块，读取到标签后通过串口返回 */
  #include <SoftwareSerial.h>
  SoftwareSerial mySerial(10, 11); // RX, TX
  void setup() {
    Serial.begin(9600);
    while (!Serial) { ; }
    mySerial.begin(9600);
  }
  void loop() {
    if (mySerial.available()) {
      byte message[] = {0xA0,0x06,0x80,0x00,0x01,0x02,0x01,0xD6};
      mySerial.write(message, sizeof(message));
      if(Serial.available()) Serial.write(mySerial.read());
    }
  }


• 完整项目：https://github.com/seeyouu87/where-is-my-thing
