基于Arduino的MPPT充电控制器|替代能源 |可再生能源 |清洁能源

什么是 Mppt（最大功率点跟踪）？

我们使用 MPT 算法在特定条件下从光伏模块中提取最大可用功率。 MPPT 是一种最受欢迎​​的工具，可帮助我们以有效的方式使用太阳能（可再生能源）。如果我们想减少碳足迹图，那么我们必须转向称为可再生能源（我们可以从自然资源中获得的能源）的清洁能源，如太阳能、水力发电、风能等，否则我们将直接走向全球变暖。

每个国家都需要转向绿色能源，尤其是中国，因为它是主要贡献者，产生 63% 的二氧化碳。

MPPT 是如何工作的？ 为什么150W太阳能板不等于150W？

例如，你从市场上买了一块新的太阳能电池板，它可以提供 7 安培的电流，充电时电池的设置配置为 12 伏：7 安培乘以 12 伏 =84w (P=V*I) 你损失了超过 66瓦 - 但您支付了 150 瓦。 66 瓦的功率没有用处，而是因为太阳能输出电流和电池电压匹配不佳。

使用 MPPT 算法后，我们可以得到最大可用功率电池现在在 12 伏时为 12 安输出功率等于 p=V*I p=12*12=144w 现在你仍然有将近 144 瓦，每个人都很高兴。

项目说明

2. LED指示显示低中高充电状态

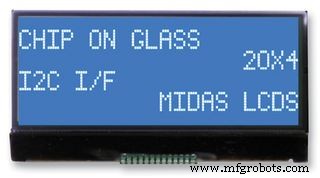

3. LCD（20x4字符）显示器，用于显示功率、电流、电压等

4. 雷击/过压保护

5. 逆潮流保护

6. 过载和短路保护

7.通过WiFi记录数据

8.通过USB端口为您的手机、平板电脑任何小工具充电

电气规格：

1.额定电压=12V

2.最大输入电流=5A

3.负载电流支持高达=10A

4. 输入电压 =太阳能电池板 12 至 24V

5.太阳能电池板功率=50瓦

所需零件：

• 电阻器（3 x 200R、3 x330R、1 x 1K、2 x 10K、2 x 20K、2x 100k、1x 470K）
• TVS 二极管（2 个 P6KE36CA）

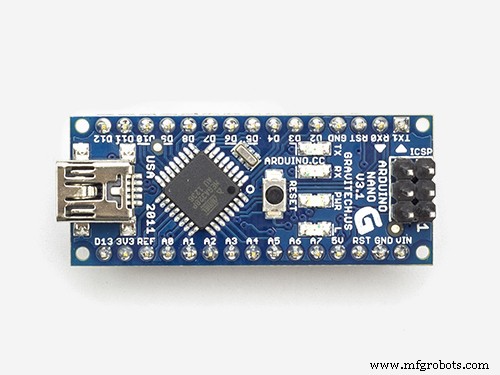

• Arduino Nano
• ( ACS712-5A ) 电流传感器
• 降压转换器 (LM2596)

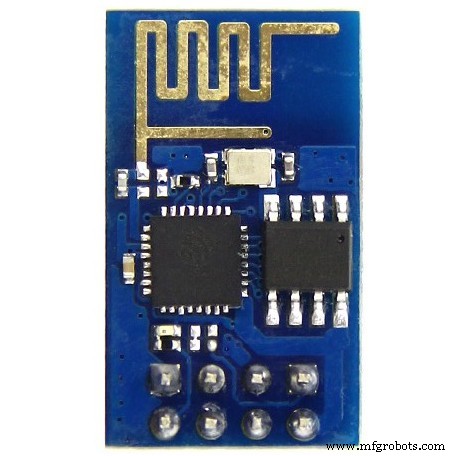

• Wifi 模块 (ESP8266)
• 液晶显示器（20x4 I2C）
• MOSFET（4 个 IRFZ44N）
• MOSFET 驱动器 (IR2104)
• 3.3V 线性稳压器 (AMS 1117)
• 晶体管（2N2222）
• 二极管（2 个 IN4148，1 个 UF4007）
• 电容器（4 x 0.1 uF、3 x 10uF、1 x100 uF、1x 220uF）
• 电感器 (1x 33uH -5A)
• LED（红色、黄色、绿色）
• 保险丝 (5A)

Arduino IDE 所需的库：

• TimerOne.h - 单击此处下载此库
• LiquidCrystal_I2C - 单击此处下载此库

记住：创建一个新文件夹（文件夹名称应与 TimerOne 和 LiquidCrystal_I2C 等库名称相同。将这两个文件夹粘贴到 Arduino/LIbrary 中。

----------------------------------------------- ----------------------------------

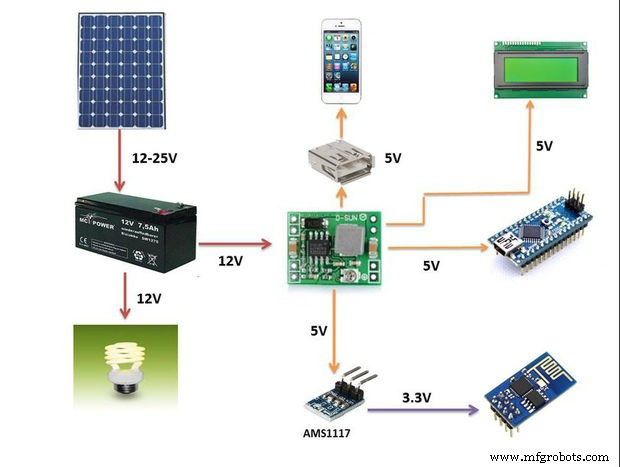

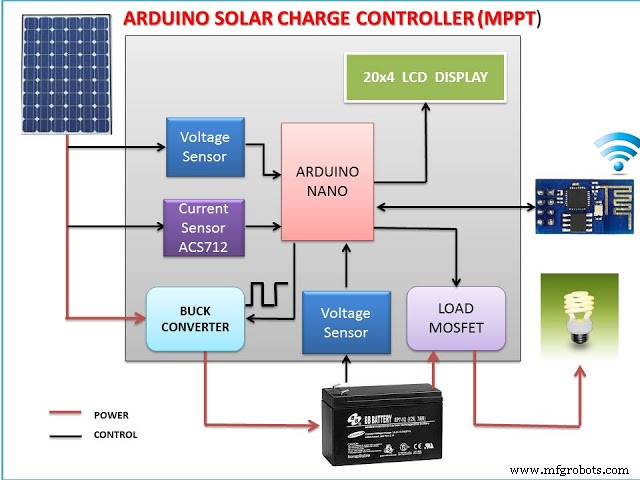

基于Arduino的MPPT算法充电控制器模型

Proteus软件中MPPT电荷控制器项目的仿真

该仿真是在 Proteus 软件 8.6 版本中设计的。您可以使用适用于 Proteus 的 Arduino 库和称为 Proteus 的模拟工具来制作自己的。如果您不想，请联系我们 买个 proteus 模拟 此项目的源文件。

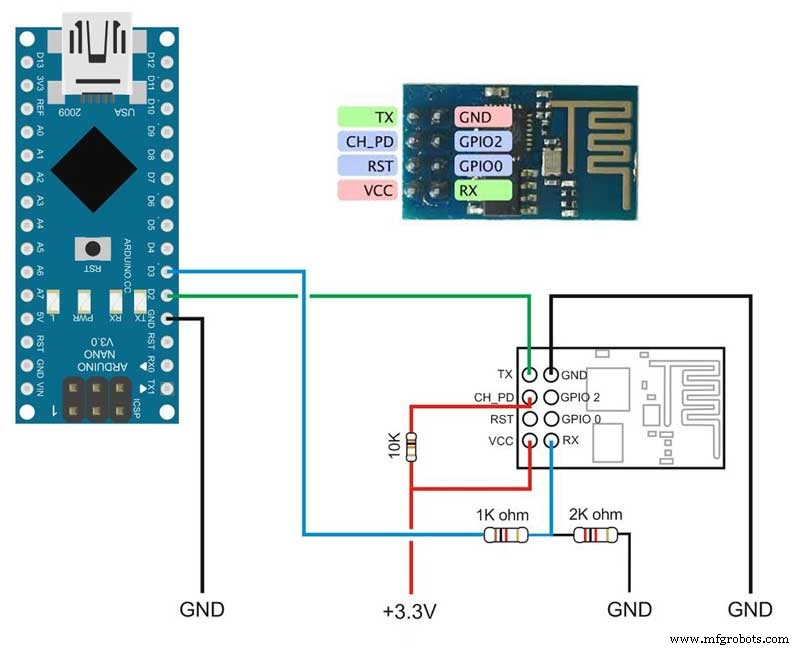

使用 Wifi 模块 ESP8266 进行 WiFi 数据记录

阅读本文：了解如何仅使用 Arduino IDE 来设置 Wifi 模块 ESP8266

阅读完以上文章后，我假设您已成功将 ESP8266 模块连接到您的 Wifi。

• 去 https://thingspeak.com/ 注册
• 创建一个新频道并在字段 1 中写入“太阳能电池板数据”，并将其他字段留空并保存。

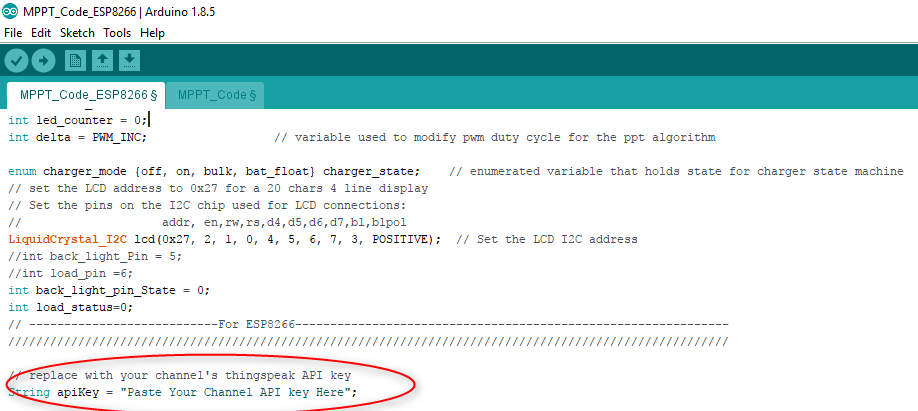

• 您将获得 API 密钥，复制该 Api 密钥并粘贴到源代码中。
• 完成

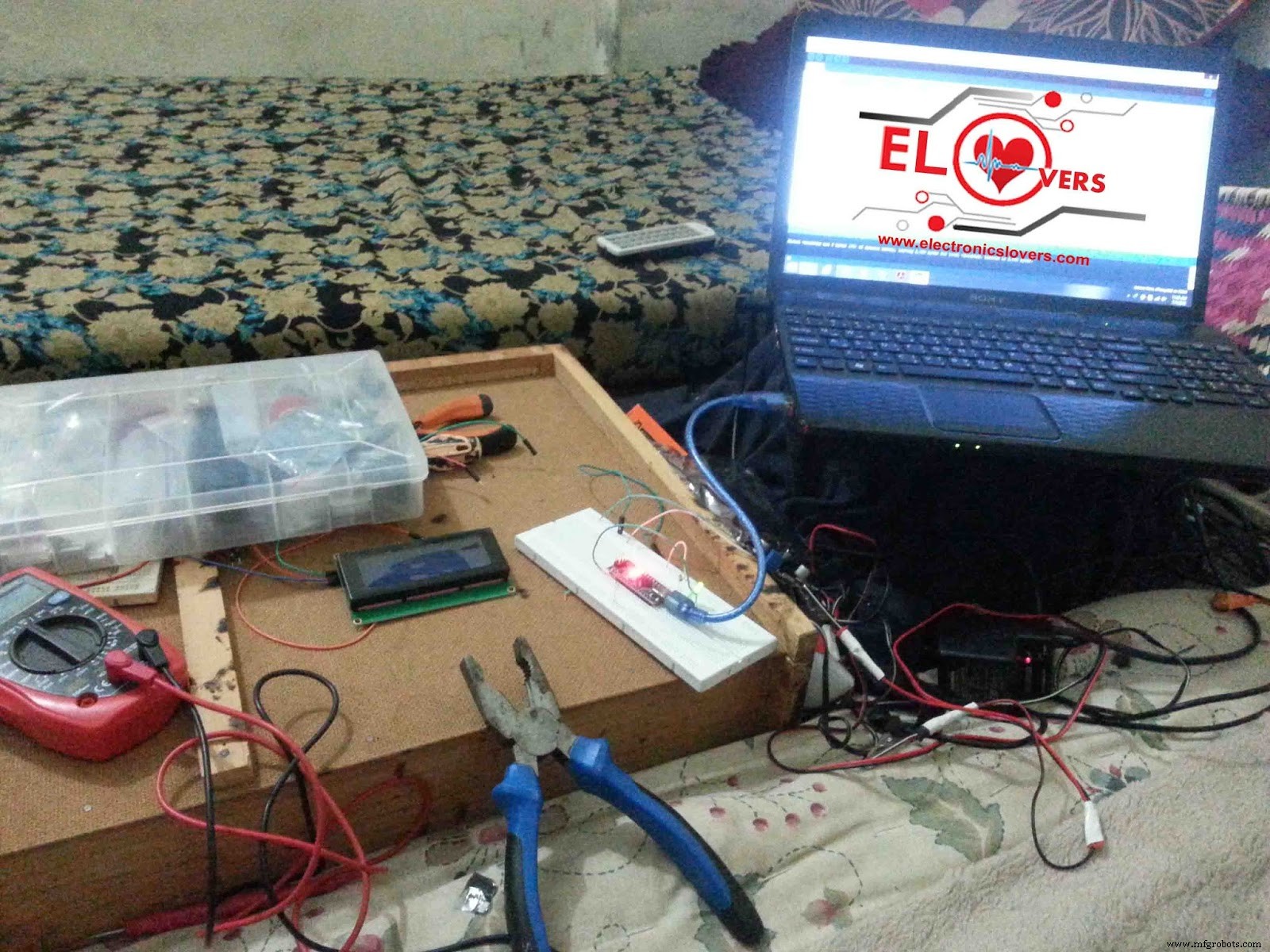

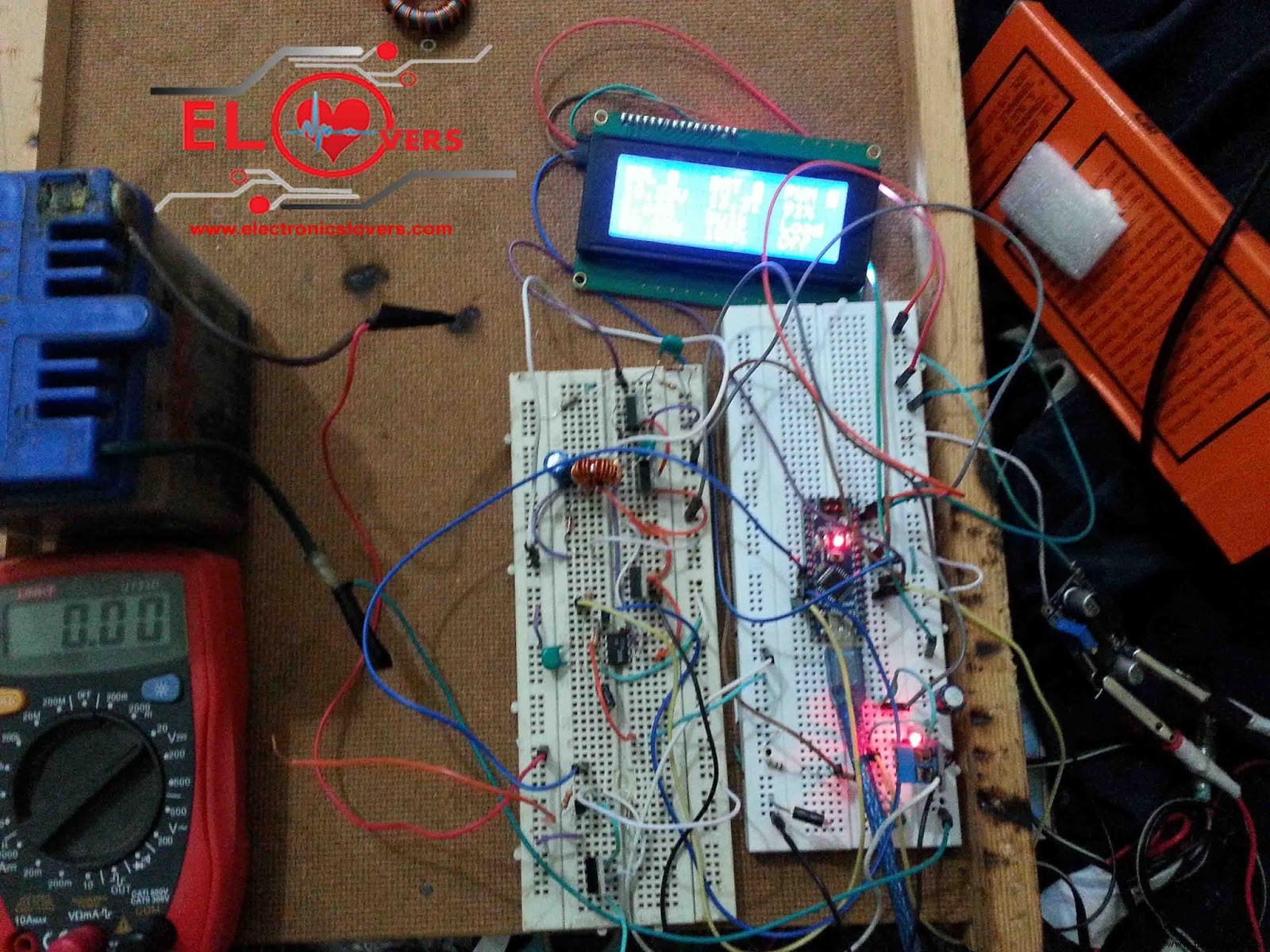

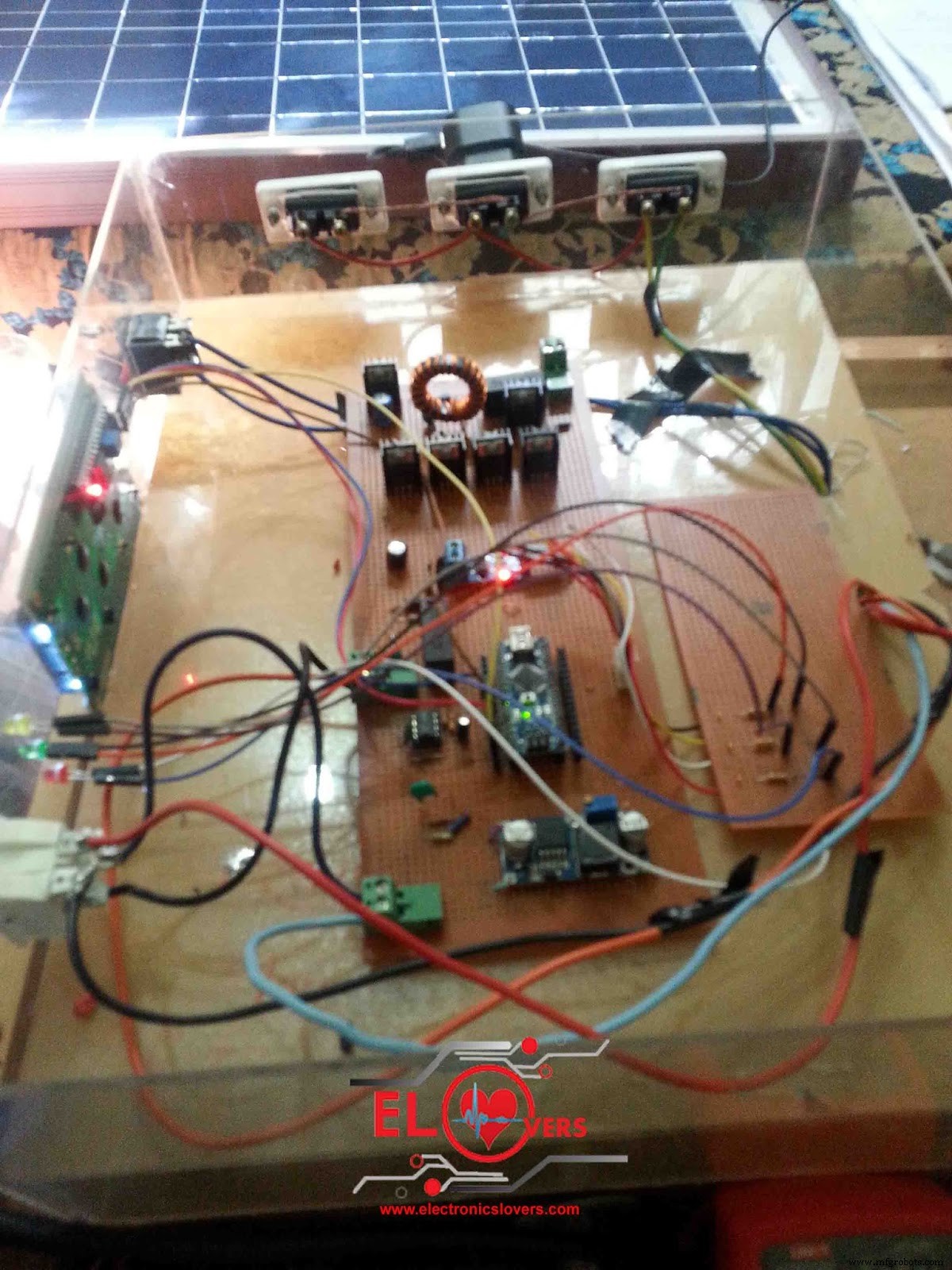

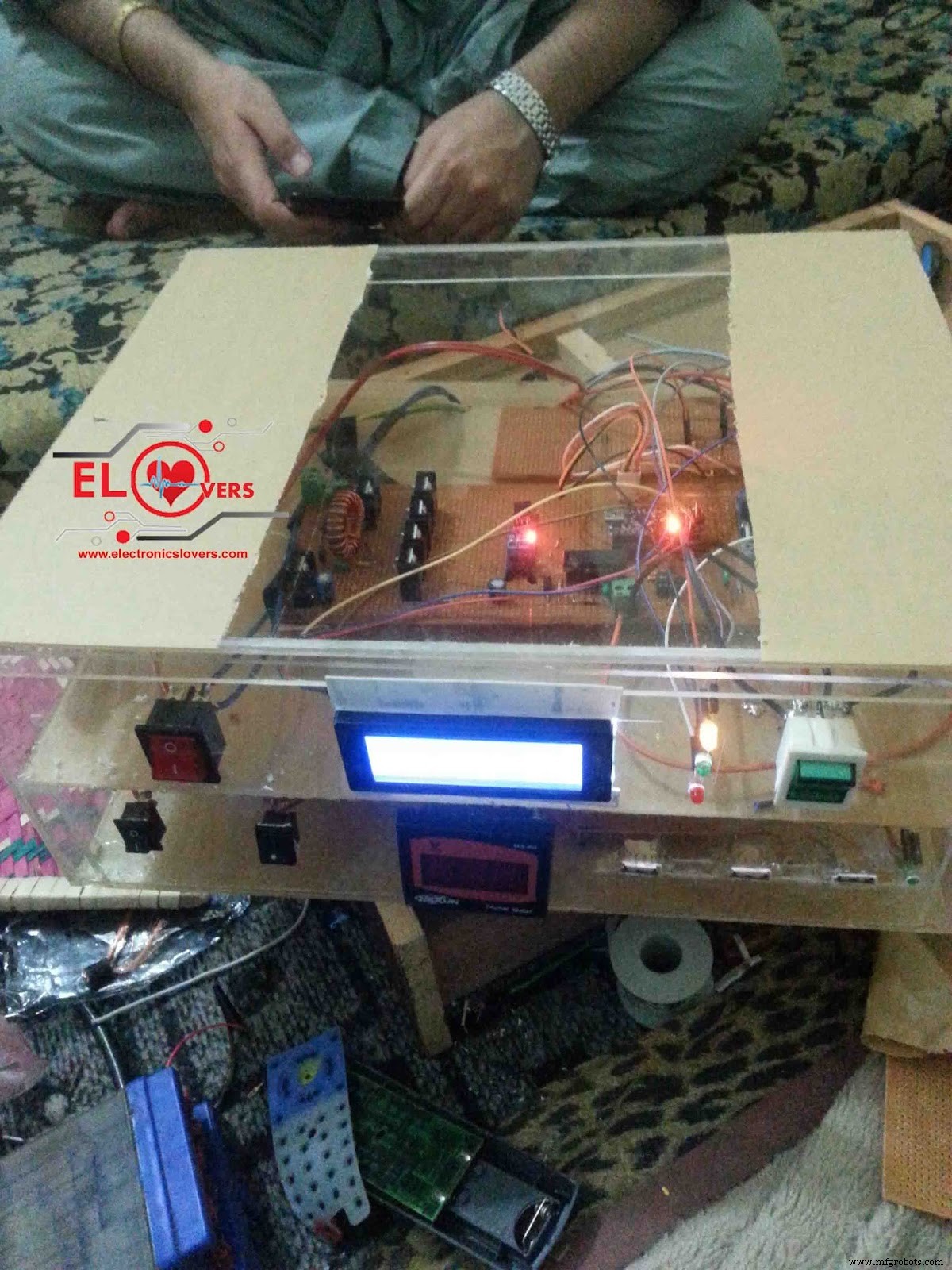

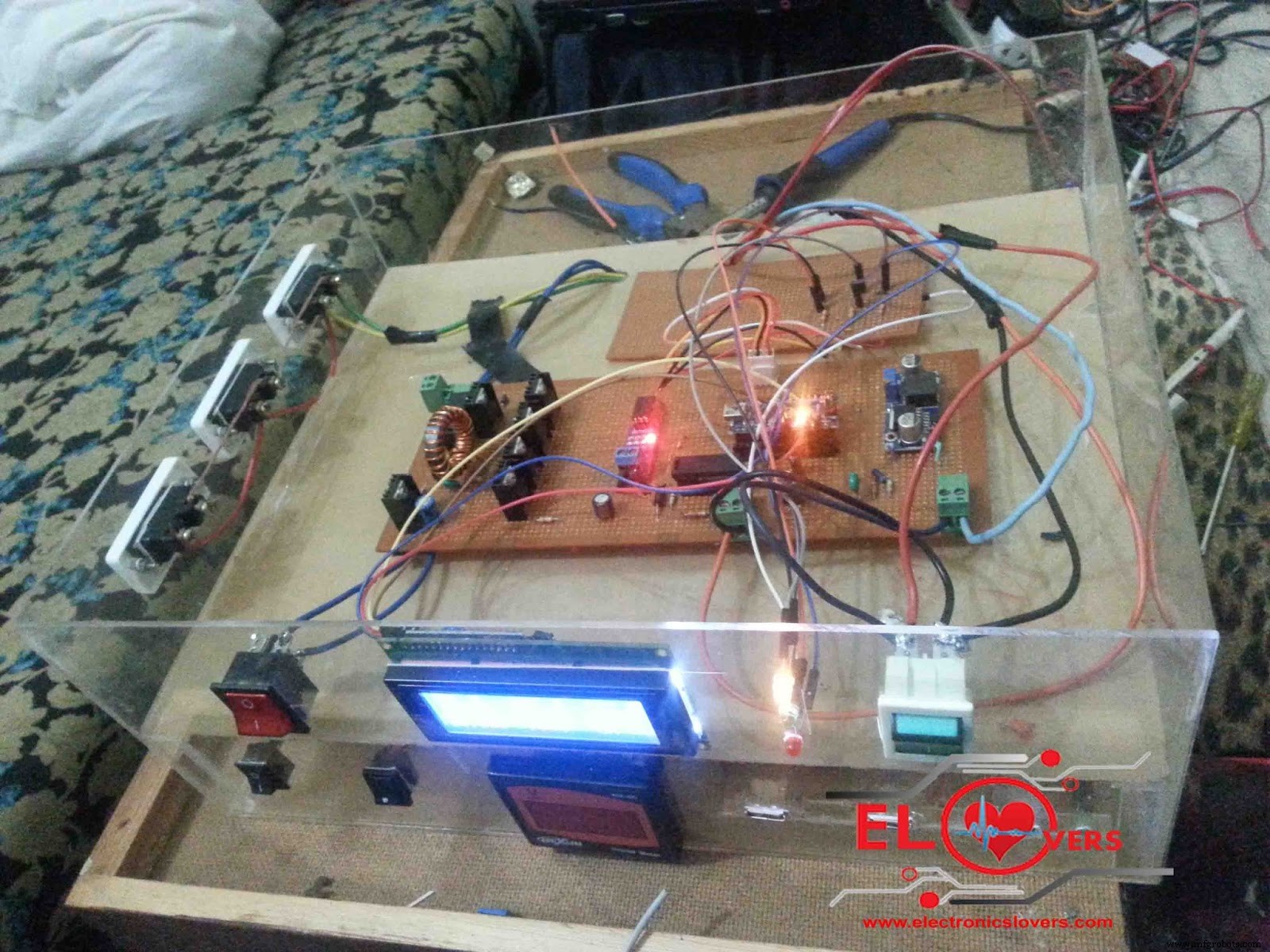

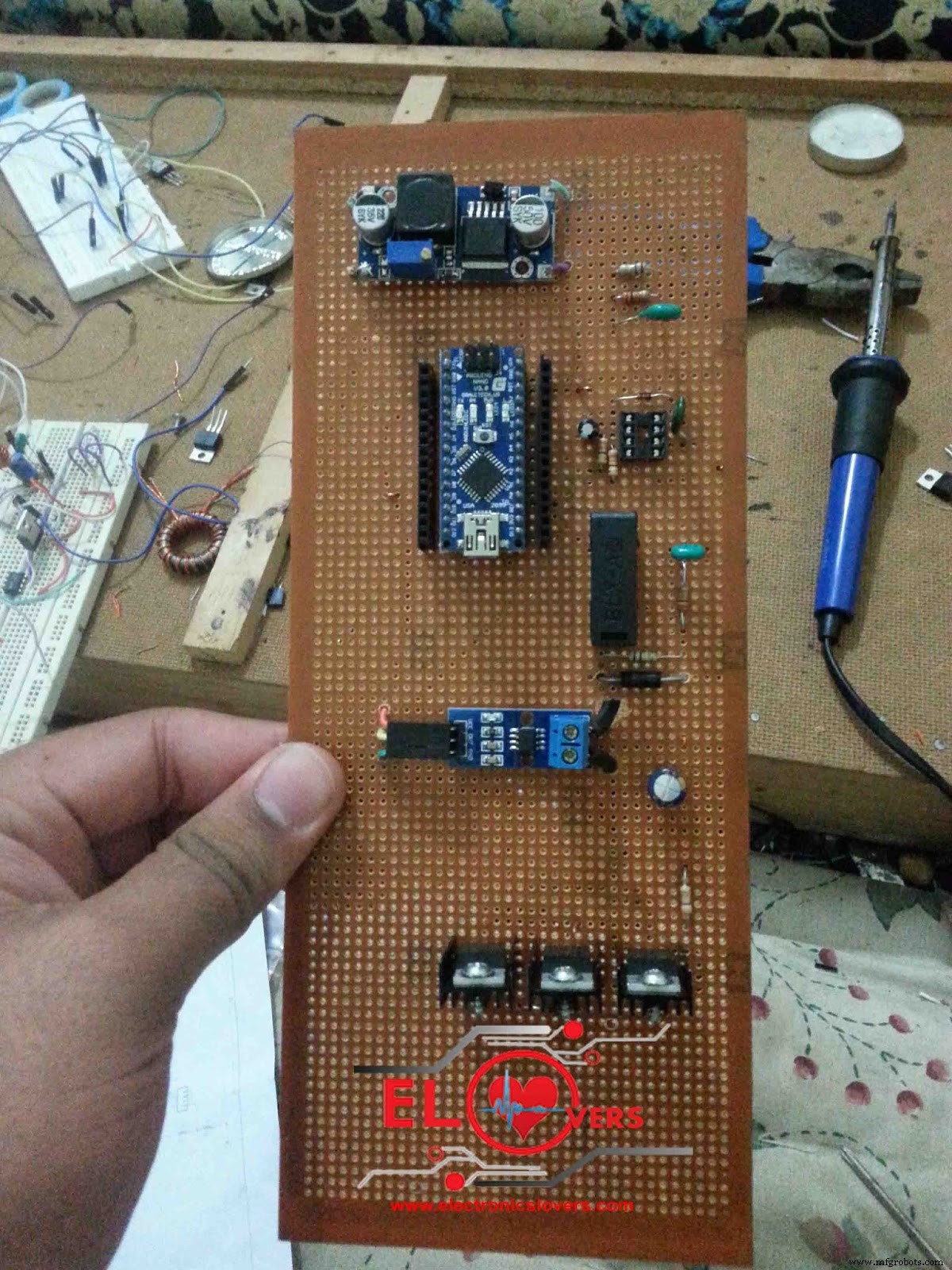

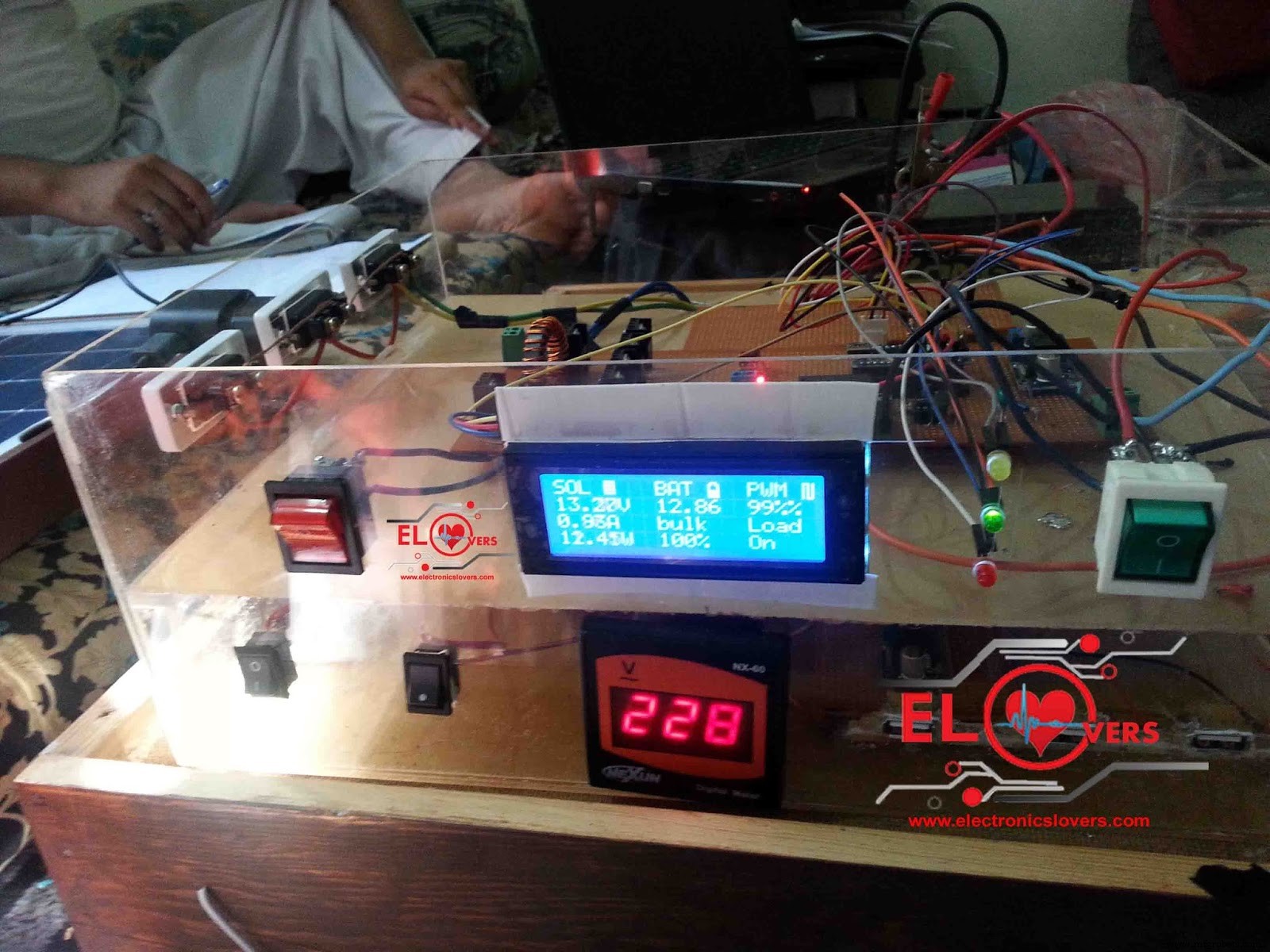

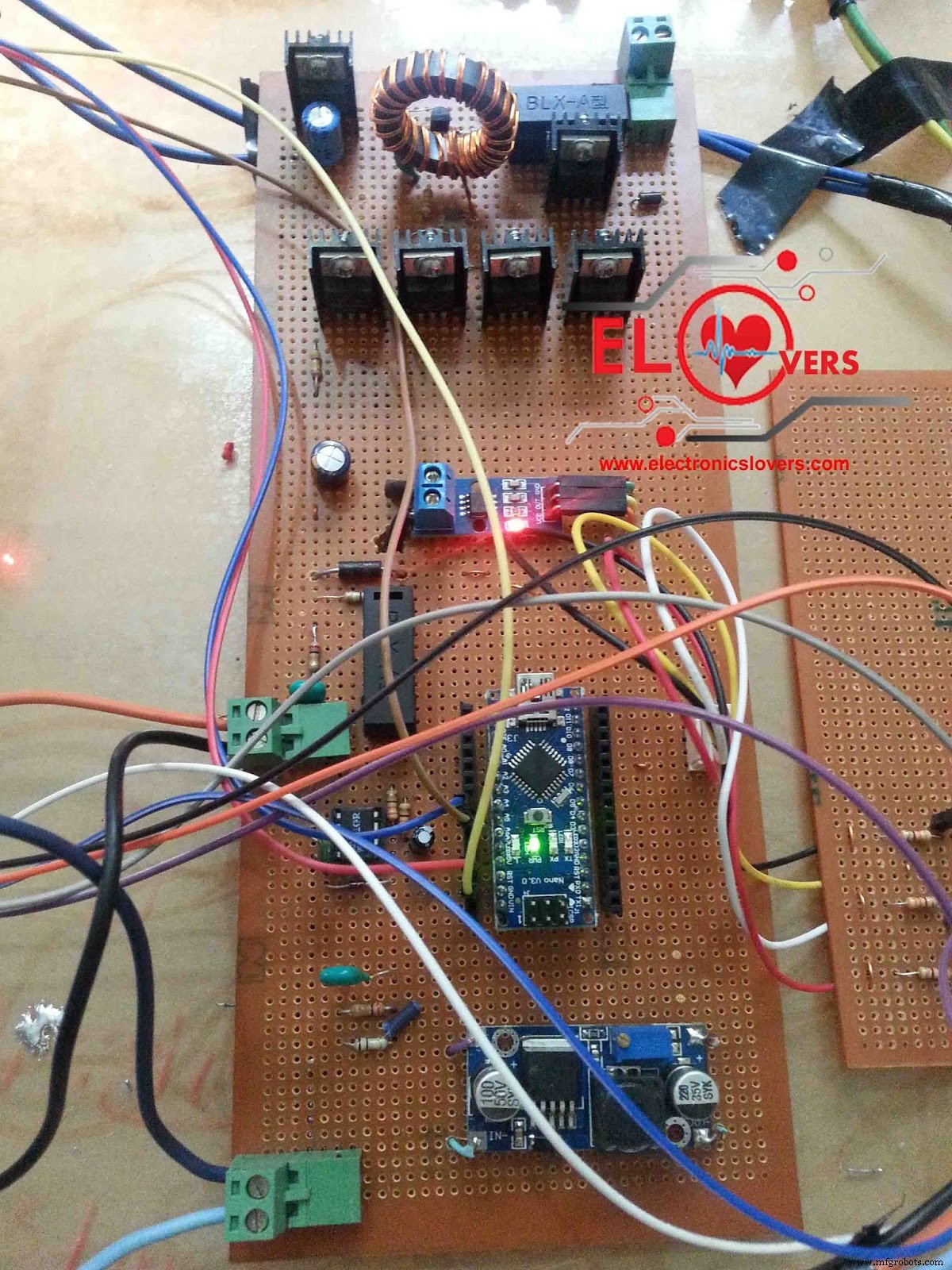

项目图片

• 下载源代码：

“在将代码上传到 Arduino Nano 之前，不要忘记安装所有必要的库”

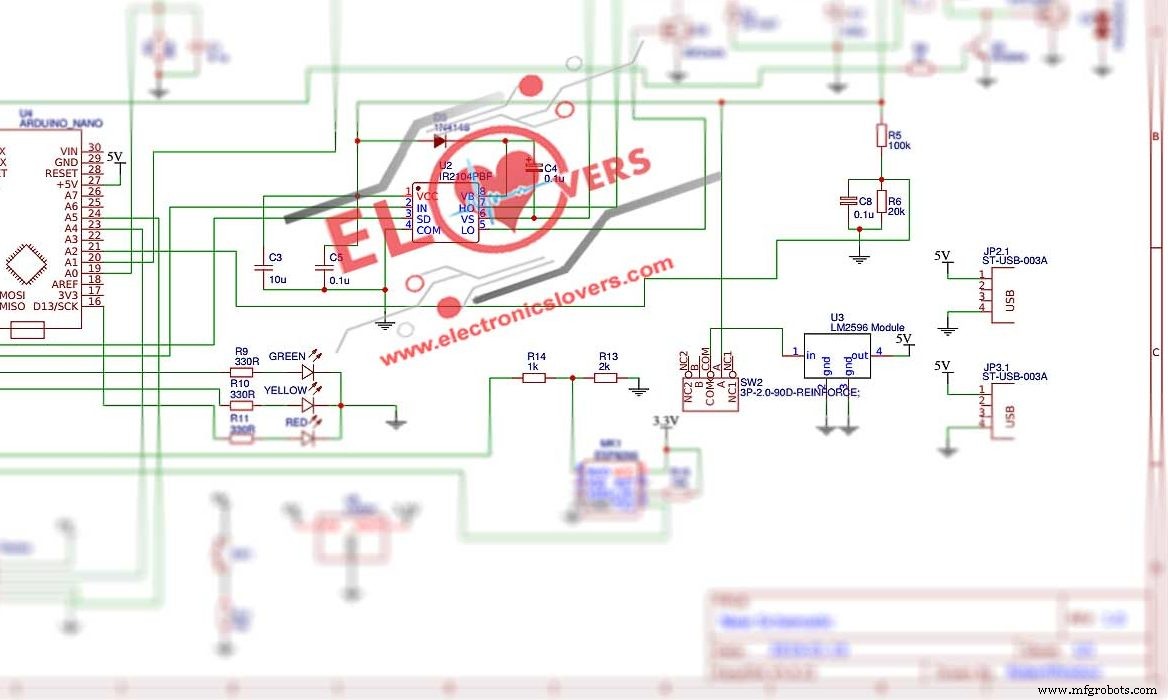

示意图：
