LED Cube 7x7x7

必要的工具和机器

烙铁（通用）

关于这个项目

一直想做自己的LED立方体，现在分享给大家。

第一步

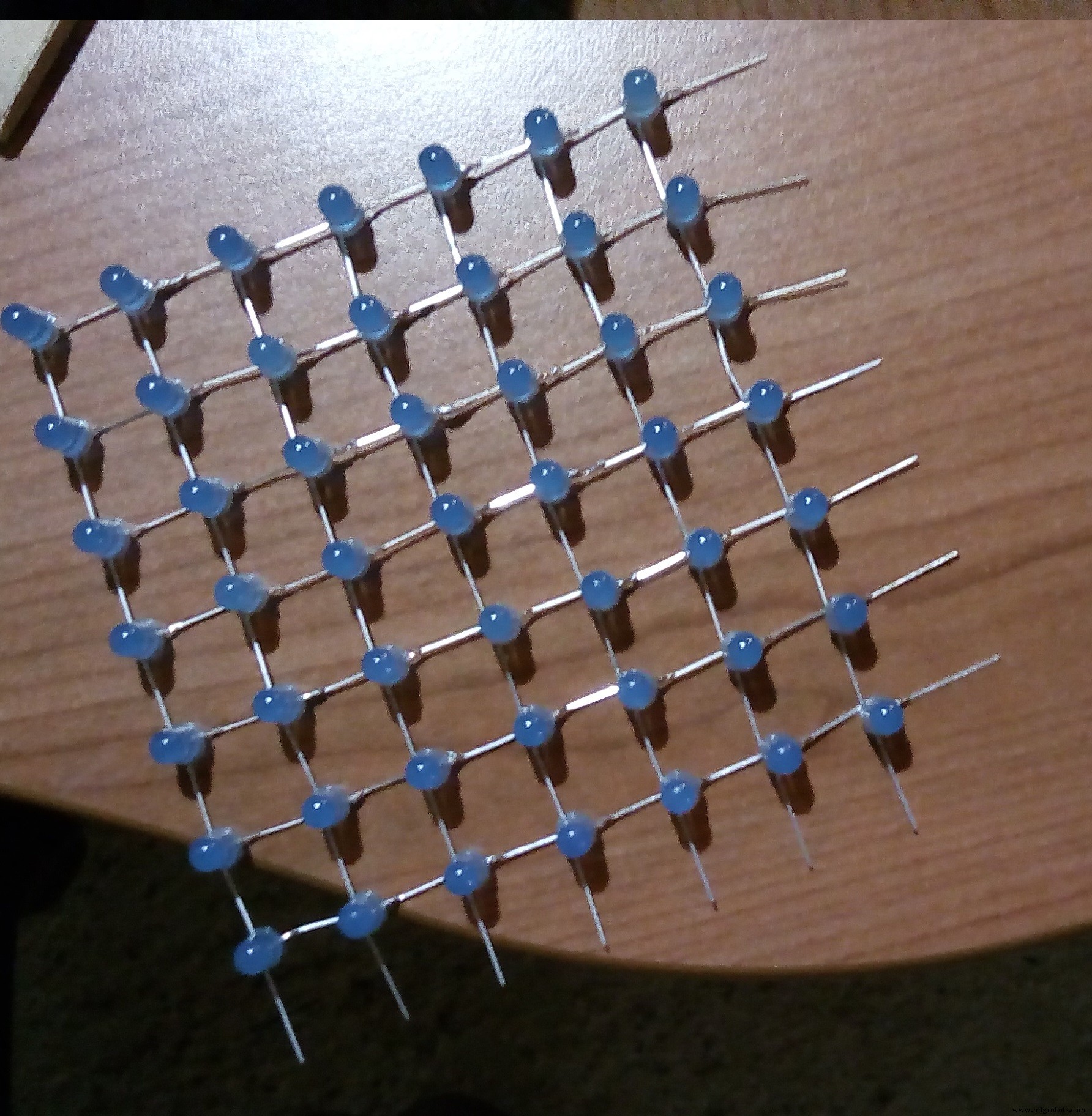

首先要做的是创建LED矩阵。

在本例中，我创建了七个 7x7 LED 矩阵。

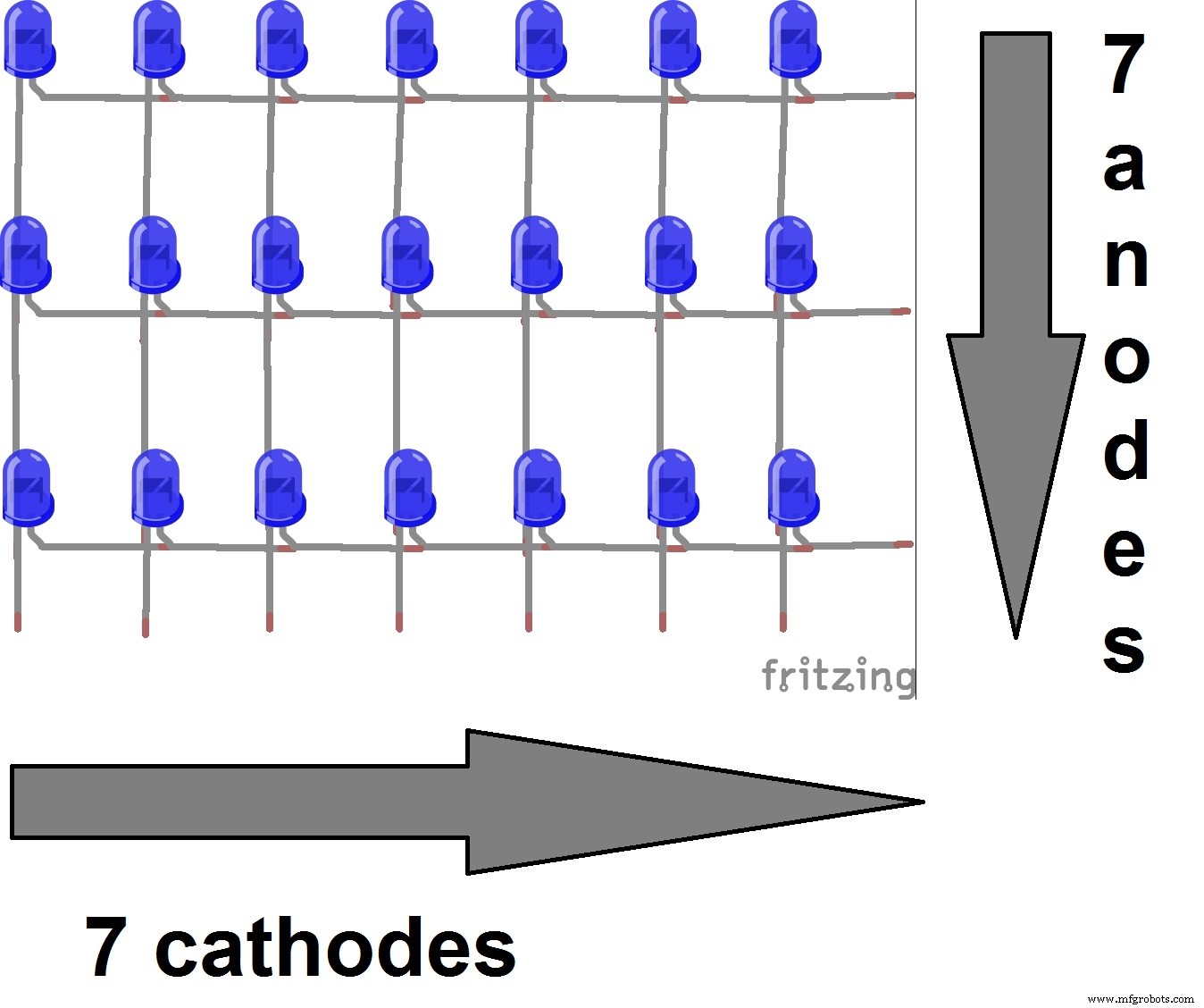

我将阳极和阴极分开，并按行和列焊接它们，因此最后每个 LED 矩阵有 7 个阳极和 7 个阴极。

步骤 2

现在您需要必要的硬件来使用 LED 立方体。

如果您不太了解电子，这是最困难的部分。

但我尽量把这部分解释清楚。

我用过7个74HC574。

这个IC是一个8位D Flip Flop，它是一个8位存储器。通过这种方式，我可以在它们上加载一些位以查看立方体上的图像。我需要七个 74HC574 因为有七个 LED 矩阵。

我还需要 7 个 NPN 晶体管来决定打开哪一层。

通过这种方式，通过多路复用器技术，我可以在所有立方体上可视化图像。

最后我还需要一个 74LS138，它是一个 3 到 8 线解码器解复用器，所以有了它我可以只用 3 位控制所有触发器，因为它们还需要一个脉冲来保存数据。

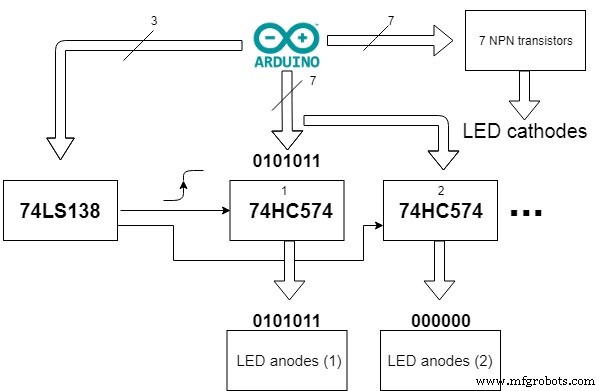

这是硬件框图：

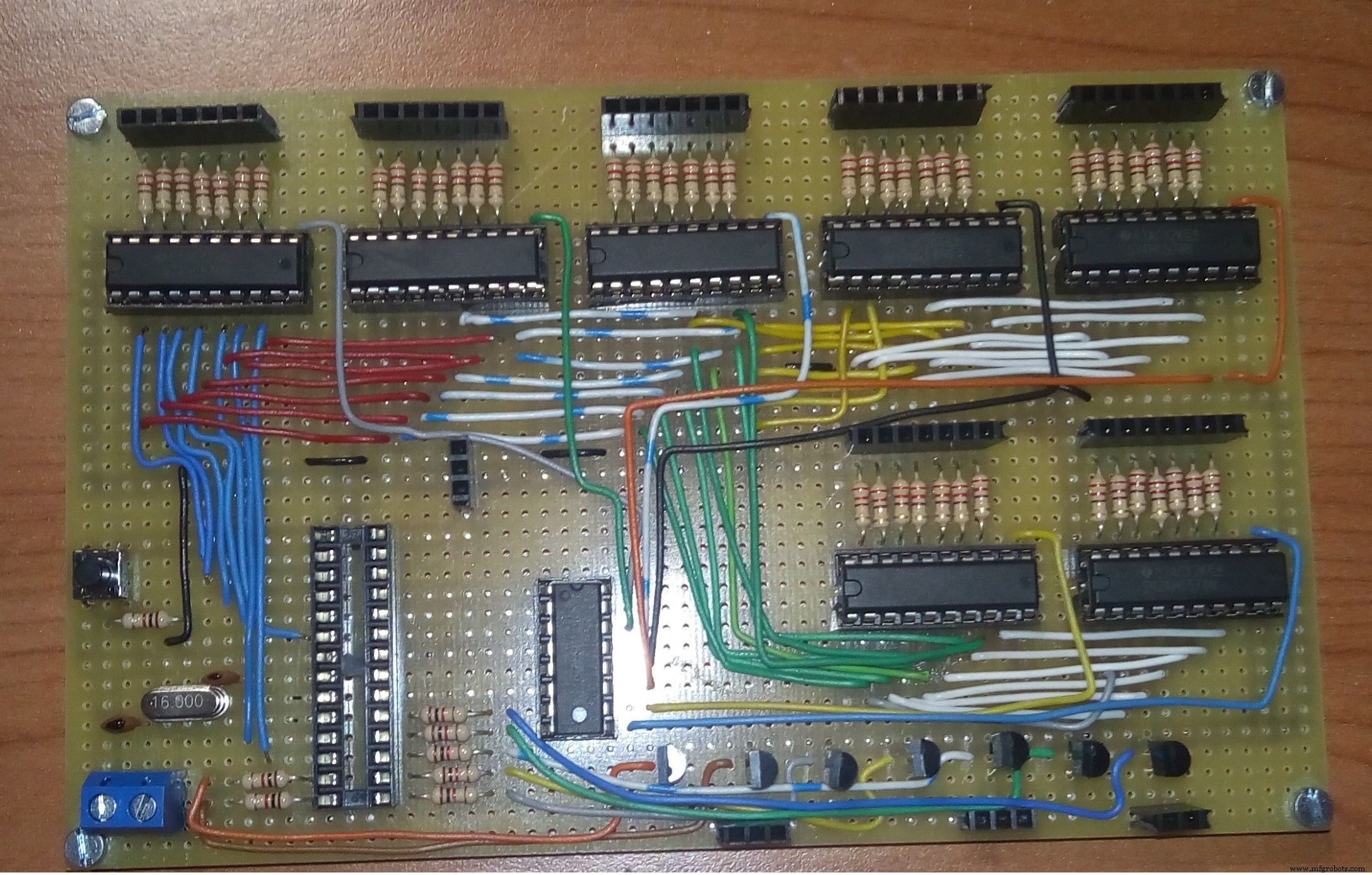

电路是我自己做的，我用的是Arduino的ATmega328P独立版。

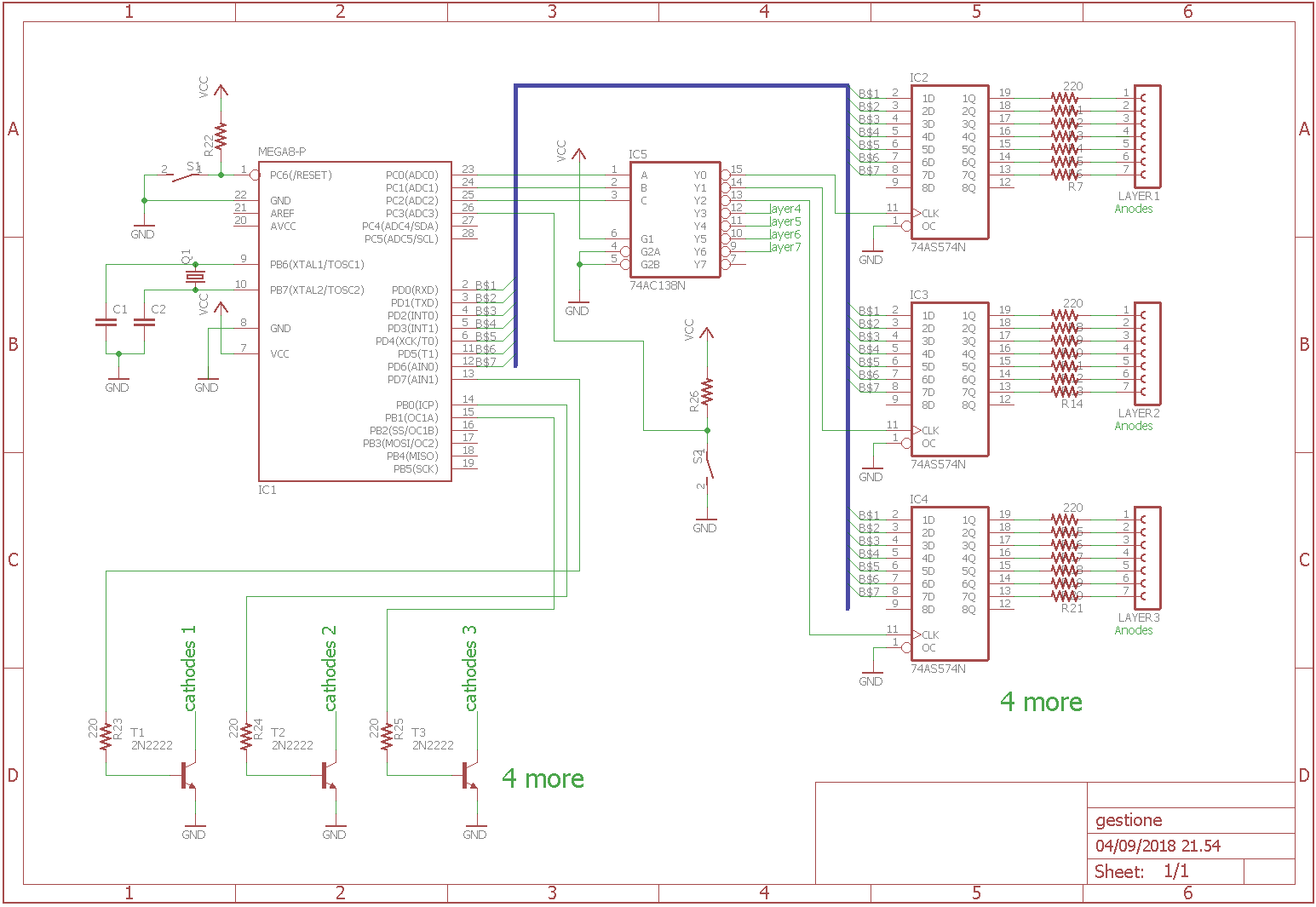

你可以看到下面的所有电路图。

步骤 3

您还需要一个用于硬件和 LED 立方体的结构。我用了一些木头做的。

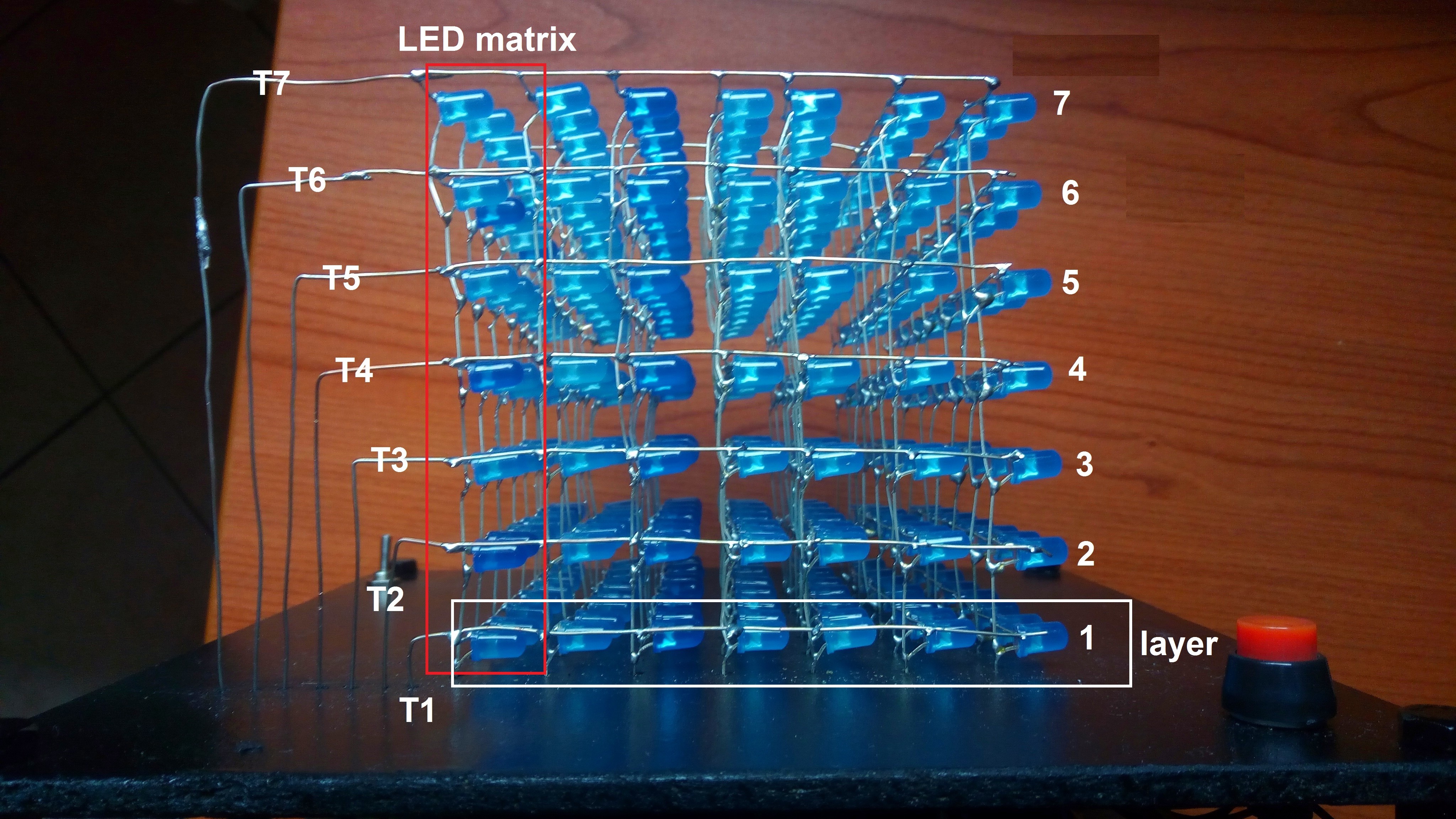

之后就可以组装了，每个LED矩阵必须放在另一个矩阵的前面，每层的阴极都连接到同一个晶体管。

第 4 步

最后，您可以编写代码来制作立方体，上面的框图可以帮助您编写代码。

这部分可能会很混乱，但通过一些练习会更容易。

下面的代码代表了最简单的动画，因为其他动画太长了，但只要有一点幻想，你就可以做任何你想做的事。

代码

• 动画

动画Arduino

//这段代码代表了最简单的LED CUBE动画int temp =50, cont =0;//这个函数加载所有cubevoid load_all(void) { //layer 1 digitalWrite(A2, LOW);数字写入（A1，低）；数字写入（A0，低）；延迟（1）； //第2层digitalWrite(A2, HIGH);数字写入（A1，低）；数字写入（A0，低）；延迟（1）； //第3层digitalWrite(A2, LOW);数字写入（A1，高）；数字写入（A0，低）；延迟（1）； //第4层digitalWrite(A2, HIGH);数字写入（A1，高）；数字写入（A0，低）；延迟（1）； //第5层digitalWrite(A2, LOW);数字写入（A1，低）；数字写入（A0，高）；延迟（1）； //第6层digitalWrite(A2, HIGH);数字写入（A1，低）；数字写入（A0，高）；延迟（1）； //第7层digitalWrite(A2, LOW);数字写入（A1，高）；数字写入（A0，高）；延迟（1）； //第8层digitalWrite(A2, HIGH);数字写入（A1，高）；数字写入（A0，高）； delay(1);}//这个函数每层激活一次，你可以决定该层开启的时间void scrolling(int t) { PORTB =0x00;数字写入（7，高）；延迟（t）；数字写入（7，低）；数字写入（8，高）；延迟（t）；数字写入（8，低）；数字写入（9，高）；延迟（t）；数字写入（9，低）；数字写入（10，高）；延迟（t）；数字写入（10，低）；数字写入（11，高）；延迟（t）；数字写入（11，低）；数字写入（12，高）；延迟（t）；数字写入（12，低）；数字写入（13，高）；延迟（t）； digitalWrite(13, LOW);}//这个动画每次打开一层，它增加了它的速度，所以最后你看到所有立方体都切换到void one(void) { PORTD =0xff; load_all();而（1）{滚动（温度）；温度 =温度 - 2;如果（温度 <=0）{ 温度 =1；续++; if (cont ==1000) { cont =0;温度 =100; } } }}void setup() { DDRD =0xff; DDRB =0xff; DDRC =0xff;}void loop() { one();}

定制零件和外壳

示意图
