带有 Arduino/MCU 的 Android 运动检测相机

关于这个项目

大家好。在我们的智能手机中，有不同类型的传感器。它们用于不同类型的应用程序。但有时我们需要在智能手机中添加额外的传感器；为此，我们必须使用 Arduino/微控制器。从标题中，我希望您确定我将描述运动传感器。是的，可以用智能手机和 Arduino 制作运动检测相机。

让我们开始吧

首先，剪断耳机的左右音频输出线。您将看到红色（麦克风）和黑色（地）线。将跳线连接到这些 wirs .

接线

按照以下步骤制作Arduino电路：

• Arduino pin 2 <----> 白色 LED

• Arduino pin 6 <---->Tring（声纳传感器）

• Arduino pin 7 <----> Echo（声纳传感器）

给声纳传感器提供 5v。

耳机：

• 红线<----> LDR 的一条腿

• 黑线<----> LDR 的另一条腿

（LDR 必须面向白色 LED。您也可以使用黑色透明胶带将 LDR 和 LED 隔离。）

启动 Arduino 并将耳机插孔连接到您的智能手机。然后在您的智能手机中打开相机应用程序。现在把一个物体放在声纳传感器前面，你会看到你的手机开始拍照。然后为它制作一个漂亮的外壳。 :)

恭喜！最后，您制作了自己的运动检测相机。

工作原理

当然，您正在考虑它是如何工作的。我希望您知道声纳传感器的工作原理。如果没有，您可以观看此视频。每个耳机都有一个音量按钮，当打开相机应用程序时，该按钮在智能手机上用作快门按钮。耳机的音量键与mic和gnd连接在一个固定值的电阻内。 LDR 会改变其电阻，这取决于光的存在。为此，我们在 LDR 前面连接了一个高亮度 LED。当Arduino打开LED时，LDR的电阻减小。

然后 LDR 用作音量按钮，它触发快门按钮并拍摄照片。 LED和LDR的组合也称为光耦合器。

使用 Arduino Uno 制作游戏方向盘的最佳方法：

代码

• 带有 Arduino 的 Android 运动检测器摄像头

带有 ArduinoC/C++ 的 Android 运动检测器相机

#define pingTrig 6 #define pingEcho 7 int cameratrigger =2;int led =3;void setup(){Serial.begin(9600); pinMode（pingTrig，输出）； pinMode（pingEcho，输入）；延迟（200）； pinMode(led, OUTPUT);pinMode(cameratrigger, OUTPUT); }void loop(){ 持续时间长，英寸，厘米；数字写入（pingTrig，低）；延迟微秒（2）；数字写入（pingTrig，高）；延迟微秒（10）；数字写入（pingTrig，低）；持续时间 =脉冲输入（pingEcho，高）；厘米 =持续时间 / 29 / 2; Serial.print("-->");Serial.println(cm); if(cm <30){digitalWrite(cameratrigger,HIGH);digitalWrite(led,HIGH);延迟（200）； digitalWrite(cameratrigger,LOW);digitalWrite(led,LOW);延迟（200）；}}

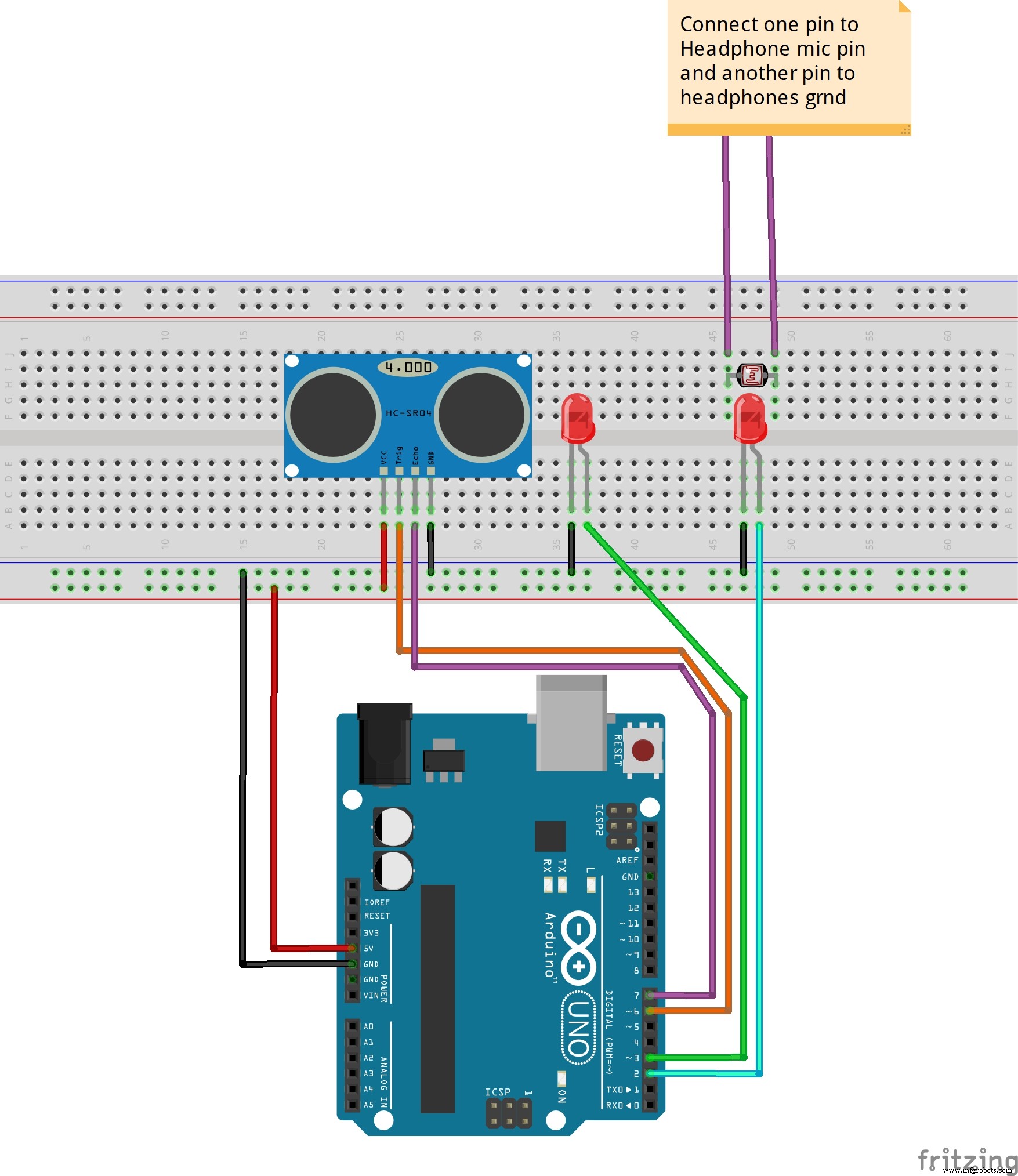

示意图
