如何在 VHDL 中创建信号向量：std_logic_vector

std_logic_vector type 可用于在 VHDL 中创建信号总线。 std_logic 是VHDL中最常用的类型，std_logic_vector 是它的数组版本。

而 std_logic 非常适合对单根导线可以承载的值进行建模，但对于实现进出组件的导线集合并不是很实用。 std_logic_vector 是复合类型，这意味着它是子元素的集合。 std_logic_vector 的信号或变量 type 可以包含任意数量的 std_logic 元素。

这篇博文是基本 VHDL 教程系列的一部分。

声明 std_logic_vector 的语法信号是：
signal <name> : std_logic_vector(<lsb> to <msb>) := <initial_value>;
或
signal <name> : std_logic_vector(<msb> downto <lsb>) := <initial_value>;
其中<name> 是信号和 <initial_value> 的任意名称是一个可选的初始值。 <lsb> 是最低位的索引，<msb> 是最高位的索引。

to 或 downto 指定总线范围的方向，基本上是它的字节序。尽管两者工作得一样好，但 VHDL 设计人员最常见的是使用 downto 声明向量 .因此，我建议您始终使用 downto 当您声明位向量以避免混淆时。

声明一个可以容纳一个字节的向量信号的VHDL代码：
signal MySlv : std_logic_vector(7 downto 0);

声明一个可以保存一位的向量信号的VHDL代码：
signal MySlv : std_logic_vector(0 downto 0);

用于声明可以保存零位的矢量信号的 VHDL 代码（空范围 ):
signal MySlv : std_logic_vector(-1 downto 0);

运动

在本视频教程中，我们将学习如何声明 std_logic_vector 信号并给它们初始值。我们还学习了如何使用 For 循环遍历向量中的位以创建 移位寄存器 ：

我们在本教程中创建的最终代码：

library ieee;
use ieee.std_logic_1164.all;

entity T11_StdLogicVectorTb is
end entity;

architecture sim of T11_StdLogicVectorTb is

    signal Slv1 : std_logic_vector(7 downto 0);
    signal Slv2 : std_logic_vector(7 downto 0) := (others => '0');
    signal Slv3 : std_logic_vector(7 downto 0) := (others => '1');
    signal Slv4 : std_logic_vector(7 downto 0) := x"AA";
    signal Slv5 : std_logic_vector(0 to 7)     := "10101010";
    signal Slv6 : std_logic_vector(7 downto 0) := "00000001";

begin

    -- Shift register
    process is
    begin

        wait for 10 ns;

        for i in Slv6'left downto Slv6'right + 1 loop
            Slv6(i) <= Slv6(i-1);
        end loop;

        Slv6(Slv6'right) <= Slv6(Slv6'left);

    end process;

end architecture;

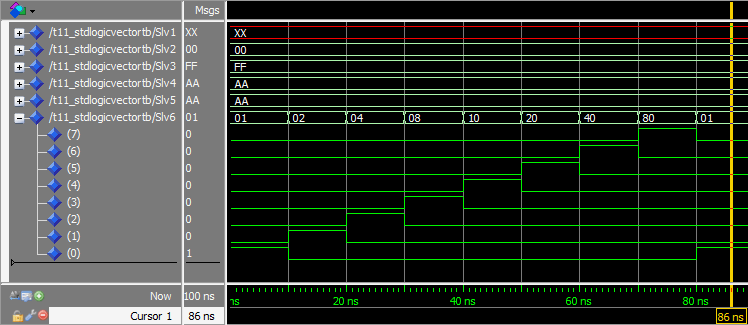

我们按下运行后 ModelSim 中的波形窗口，并在时间轴上放大：

分析

在本练习中，我们声明了六个 std_logic_vector 总线，每个八位长（一个字节）。

信号 Slv1 声明时没有初始值。在波形截图中可以看到总线的值为 XX。这是因为总线上显示的值是十六进制的，而 XX 表示非十六进制值。但是当我们在波形中展开总线时，我们可以看到各个位确实是 U。

信号 Slv2 使用全 0 的初始值声明。我们没有指定每个位的确切值，而是使用 (other => '0') 代替初始值。这被称为聚合任务。重要的部分是它将向量中的所有位设置为您指定的任何值，无论它有多长。

信号 Slv3 被声明为使用聚合赋值为所有位赋予初始值 1。我们可以在波形中看到此信号上显示的 FF，即 8 个 1 的十六进制。

信号 Slv4 用十六进制指定的初始值声明，AA。每个十六进制数字都是 4 位长，因此我们必须为 8 位长的向量提供两位（AA）。

信号 Slv5 声明与 Slv4 完全相同的初始值，但现在我们指定它为二进制值10101010。从波形中我们可以看出两个信号的十六进制值AA。

信号 Slv6 用全零的初始值声明，除了最右边的位 '1' .我们使用了一个进程来创建一个移位寄存器 从这个信号。移位寄存器，顾名思义，每10纳秒将向量的内容左移一位。

我们的进程每 10 ns 唤醒一次，For-Loop 将向量中的所有位向左移动一位。最后一位由 Slv6(Slv6'right) <= Slv6(Slv6'left); 移回第一个索引陈述。在波形中我们可以看到 '1' 穿过向量。

这是 '1' 如何实现的可视化通过我们的移位寄存器传播：

通过使用 'left' 和 'right 属性，我们使我们的代码更通用。如果我们改变 Sig6 的宽度，该过程仍然有效。尽可能使用属性而不是硬编码值是一种很好的设计实践。

您可能想知道是否还有更多可以使用的属性，而且确实有。在本教程系列中我不会更多地讨论它们，因为我认为它们是高级 VHDL 功能。

外卖

应使用 std_logic_vector(N-1 downto 0) 声明 N 位向量
向量可以作为一个整体分配，也可以单独访问其中的位
可以使用聚合赋值 (others => '0') 将向量中的所有位归零
使用 'left 等属性可以使代码更通用和 'right
