如何将模拟和 IP PTZ 摄像机与 DVR 和 NVR 连接？

模拟和 PoE IP PTZ 摄像机的类型及其与 DVR 和 NVR 的接线

在我们之前的帖子中，我们学习了模拟和 IP 摄像机与 NVR 和 DVR 安全系统的基本接线和连接。今天，我们将讨论IP 和模拟 PTZ 摄像机接线安装 .

什么是 PTZ 摄像机？

PTZ 摄像机 是“PAN-TILT-ZOOM Camera的缩写形式 “。它是一种特殊设计的安全摄像机，具有多种特性和功能。云台或云台摄像机可以通过DVR/NVR系统自动改变和控制移动方向，或者通过摇杆PTZ控制器手动进行放大和缩小。

在最新的 DVR 和 NVR 安全系统中，可以使用计算机系统或移动设备通过 Internet 控制 PTZ 摄像机。这样，可以在任何有互联网连接的地方监控和控制 PTZ 摄像机的运动。

一种特殊类型的电机称为“步进电机”，用于 PTZ 摄像机进行周期性步进的运动控制。这些电机用于将相机“左”、“右”、“上”和“下”移动。

最新的 IP PTZ 摄像机可以平移 （水平 ) 高达“360° ”和倾斜 高达“180° ” (垂直 ) 并具有 缩放 “112°的能力 ”和光学变焦 范围从 3x 到 30 倍 不降低画质。

• 相关文章：如何安装闭路电视摄像机？带 DVR 的闭路电视摄像机安装

PTZ 摄像机的工作原理是什么？

让我们看看云台摄像机是如何平移、倾斜和缩放的。

• PAN： PTZ 摄像机可以水平（左右）移动最多 360 度，以覆盖广泛的区域。
• 倾斜度： 最新型号的摄像头可以上下倾斜 180 度，并且能够覆盖广泛的垂直区域。
• 缩放： 为了保持图像质量，即使通过改变lenz焦距可以放大和缩小30倍，也不建议将相机变焦得太远。

PTZ 摄像机类型

有以下四种基本类型的PTZ摄像机：

• 模拟 PTZ 摄像机
• IP PTZ 摄像机
• HD-CVI 摄像机
• ePTZ 或 VPTZ 摄像机

让我们简要讨论一下用于 PTZ 摄像机的不同技术人员。

模拟 PTZ 摄像机

模拟 PTZ 摄像机的射程可达 300 米（1000 英尺），但由于高压降，它们只能在 45 米（150 英尺）范围内进行视频供电和 RS-485 范围。可以通过为摄像机单独供电或提供高安培电源来降低电压降（例如，在 45m（150ft）之后，1 安培摄像机可以用 3 安培供电（注意：虽然，它工作得很好，但不是一个推荐的方法这样做并超过 45 米（150 英尺）的限制）。

模拟摄像机使用 BNC 电缆将视频信号发送到 DVR（数字视频录像机）。此外，需要单独的电源线为摄像机供电。 RS-485线可用于将模拟摄像机连接到DVR或PTZ控制器，以控制摄像机的移动。

IP PTZ 摄像机

IP PTZ 摄像机的射程可达 100 米（300 英尺），因为受到诽谤的网络限制。由于电源和视频信号可以通过单根 PoE（互联网供电）RJ45、Cat5 或 Cat6e 电缆传输，因此在没有附加设备的情况下无法延长长度。为此，可以使用 PoE 注入器将长度限制延长到额外的 100 米（300 英尺）。

IP 摄像机可以通过摄像机的 PoE 电缆和 RJ45、Cat5 或 Cat6e 电缆直接连接到 NVR（网络视频录像机）。因此无需通过单独的电源为摄像机供电，因为 cat5 或 cat6e 电缆能够提供电源并将视频信号从摄像机传输到 NVR。可选的 PTZ 控制器可用于手动控制移动，通过 RJ45 电缆将其连接到 DVR 和路由器交换机。

HD-CVI 摄像机

高清 –CVI 是High Definition Composite Video Interface的缩写形式 .在闭路电视摄像机中，最新的 HD-CVI 技术使用单根同轴电缆在发射器和接收器之间传输高达 1920 x 1080“2 兆像素”（1080p 视频分辨率）的控制、音频和高清视频信号。分辨率比模拟相机高450%。

ePTZ 或 VPTZ 摄像机

ePTZ 或 VPTZ（也称为 Virtual Pan-Tilt-Zoom）是数字平移、倾斜和缩放图像的摄像机，无需物理摄像机移动，因为 ePTZ 是指软件功能代替硬件。它们可以覆盖大面积的 360 度旋转，但在数字放大和放大的情况下会显着降低图像质量，因为它会放大像素。

VPTZ 也称为“数字变焦”，因为摄像机不会物理移动，但导航和缩放可以数字控制，其中 ePTZ 或 VPTZ 连接到 DVR 或 NVR稍后在需要时分析录音。

• 相关文章：如何安装带有 NVR 安全系统的 PoE IP CCTV 摄像机

现在，让我们看看如何将模拟和 IP PTZ 摄像机连接到 NVR / DVR 和 PTZ 控制器，如下所示。

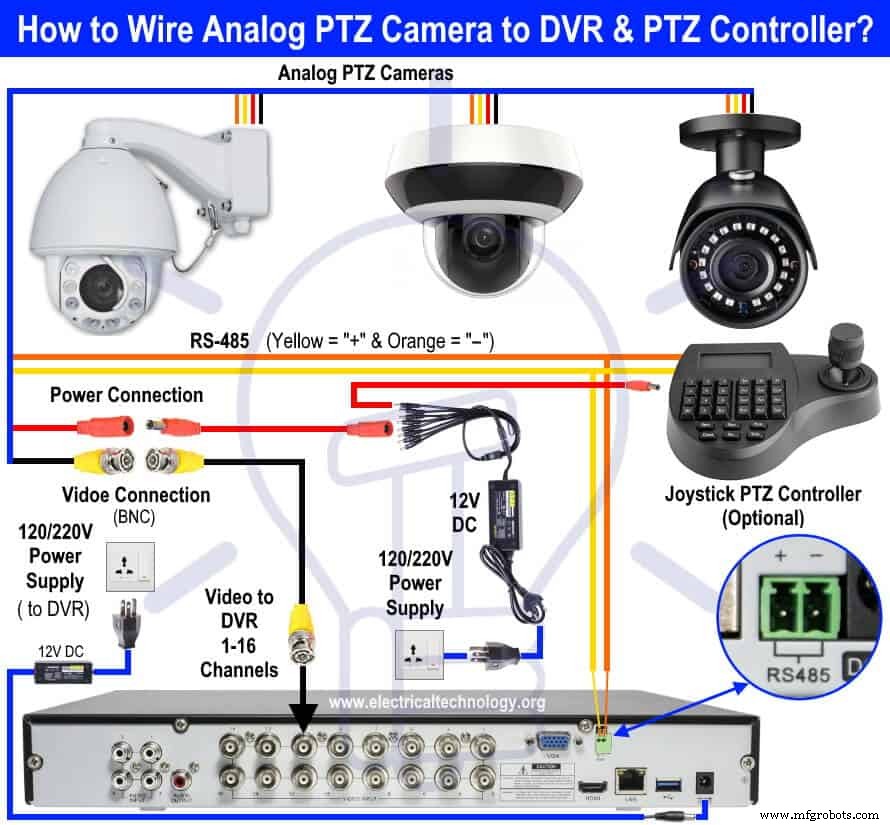

模拟 PTZ 摄像机到 DVR 的接线图

下面的接线图显示了如何将模拟云台摄像机连接到DVR和摇杆云台控制器。 BNC 电缆用于视频信号传输，而 RS-485 电缆用于通过将其连接到操纵杆 PTZ 控制器或 DVR 系统来控制摄像机的移动和旋转。请记住，为闭路电视摄像机供电需要单独的 12V 直流电源。

RJ-45 电缆中的黄色为正“+”，橙色为负“-”。在其他配置中，红色用作 485+，黑色用作 485-，或者蓝色和绿色可分别用作正极和负极。

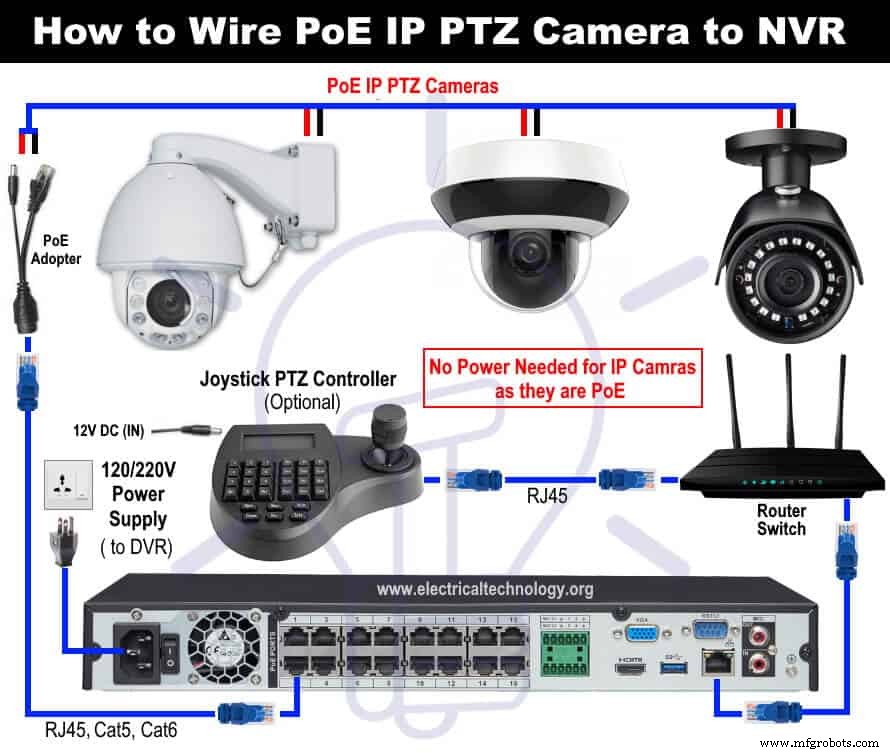

PoE IP PTZ Camera到NVR接线图

以下接线图展示了如何将PoE IP PTZ摄像机连接到NVR和摇杆PTZ控制器。在这种接线连接中，无需使用额外的直流电源为摄像机供电，因为它是 IP PoE，可以使用单根 cat5 或 cat6e 电缆为摄像机供电并将视频信号从摄像机传输到 NVR（以太网供电）系统。只需将 IP 摄像头尾纤连接到 PoE 适配器，该适配器通过 RJ45、Cat5 或 Cat6 电缆进一步连接到 NVR。

如果是可选的云台控制器，通过RJ45电缆将其连接到路由器交换机，通过额外的RJ-45连接器进一步连接到NVR。
