15 使用的电子电路板的基本组件

您是否对了解电子电路板有丝毫兴趣？如果是这样，那么您需要了解印刷电路板或 PCB。但是为什么呢？

这些板在人类已知的所有电子产品中都能找到自己的方式，也不例外。不幸的是，对于电子初学者来说，绿色的形状起初可能看起来很神秘，这取决于大量不同外观的部件以及它们的功能。

本文向初学者介绍了电路板上的 15 个常用部件及其功能。

电阻器

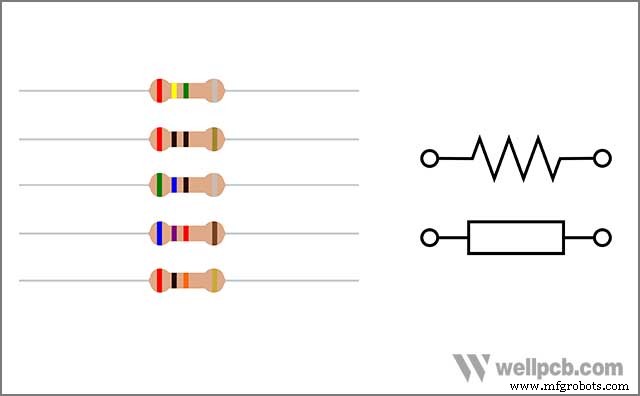

电阻器是 PCB 中使用的基本元件，也是最容易理解的元件。电阻器的功能是通过以热量的形式主动耗散或分散电能来减少流过 PCB 的电流。电阻器有几种不同类型，使用多种材料制成。但是，对于初学者或业余爱好者，典型的电阻器应在两端包含引线，不要忘记身体需要刻有一些彩色环。需要注意的重要一点是，环是指示其电阻值的代码。

电容器

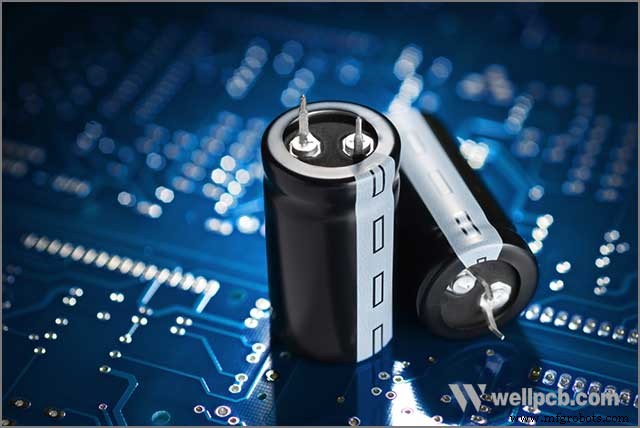

除了电阻器，电容器是印刷电路板上的另一个典型组件。大多数时候，电阻器的数量超过了它们。它们的功能是暂时保持电子电荷，并在电路的任何部分需要电源时释放它。

电容器通过在由电介质或绝缘材料隔开的两个导电层上有效地收集相反的电荷来实现此功能。电容器的主要特征是基于电介质或导体材料。其中一些具有与轴向电阻器相同的外观，尽管经典电容器是径向的，由从同一端突出的两条引线组成。

电子线路板 - LED

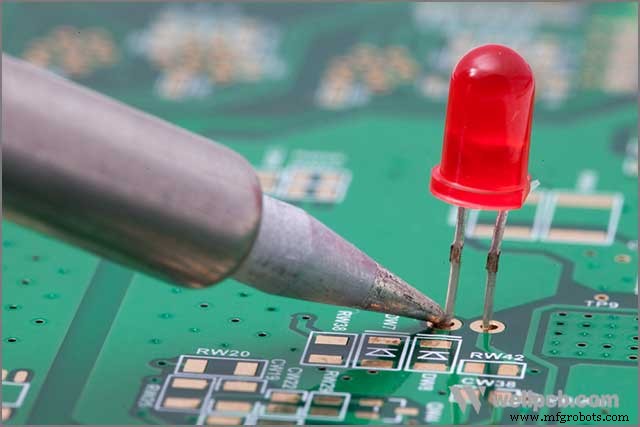

当涉及到与电子有关的问题时，特别是如果您是初学者，您会遇到 LED，也称为发光二极管。 LED 符号是二极管的标准符号和两个引爆光发射的箭头。因此得名 LED，或发光二极管。 LED 可用于艺术照明、户外照明和夜间照明等。

LED 就像半导体一样工作，当电子穿过它们时，它们就会变成光。当电子和空穴来回移动并相互抹去时，它们会形成一个完整的原子，从而产生能量的光爆发。

电子线路板-晶体管

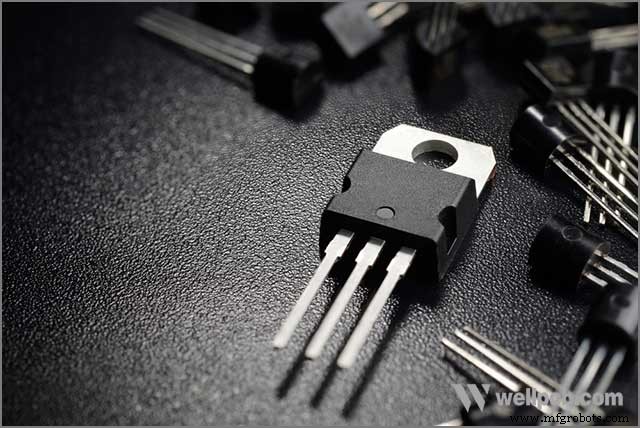

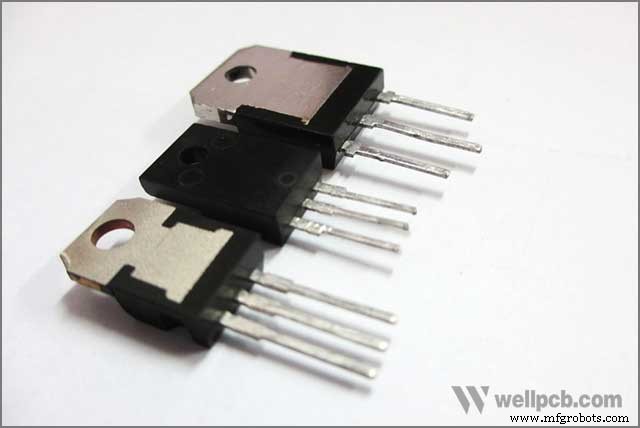

晶体管 被认为是现代电子产品的基本组成部分，你可以在一块 IC 芯片中找到数十亿个。它们是不同类型的电子开关和放大器。

双极是最常见的，尽管有 PNP 和 NPN 版本。双极型有三个引脚（集电极、基极和发射极）。还有另一种类型的晶体管，称为 FET 或场效应晶体管，它利用电场来激活另一个电路。

电子线路板——电感器

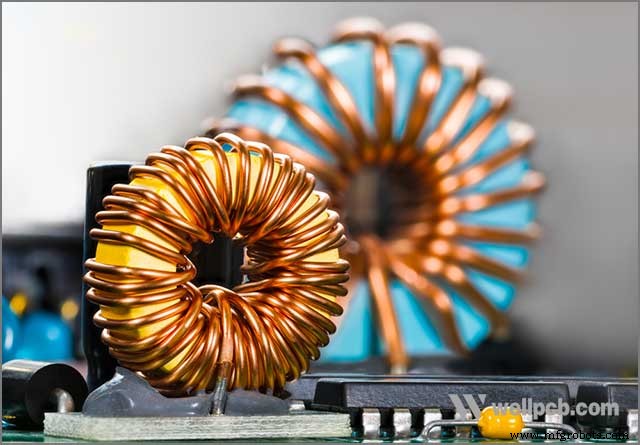

对于线性无源器件，电感器是最后一个，还有电容器和电阻器。与电容器一样，电感器存储能量，但以磁场的形式产生电流流过它们的瞬间。电感线圈的一个简单例子是电线，电感器内的绕组数量越多，由于磁场越大，电感就越高。

电感器的主要用途是阻挡或过滤特定信号。例如，它们可用于阻挡电视设备中的干扰，甚至可以使用电容器来操纵交流信号，尤其是在处于开关模式的电源中。

电子线路板-二极管

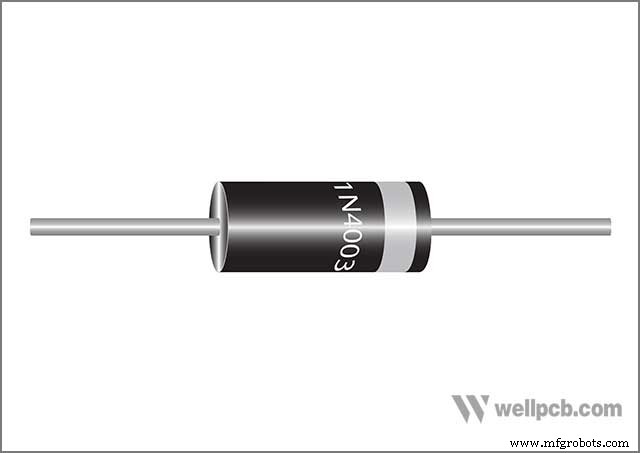

作为单向通路，二极管是一种电气设备，仅允许电流沿一个方向流动。这种电流从阳极流向阴极。二极管通过确保一个方向的高电阻和另一方向的零电阻来实现这一功能。

一项出色的功能有效地用于防止电流流向错误的路径，这可能会导致损坏。 LED 是最常见的二极管，最受初学者欢迎，用于发光。但同样，必须首先了解与它们的方向有关的问题，以避免它们不亮。

电子线路板-集成电路

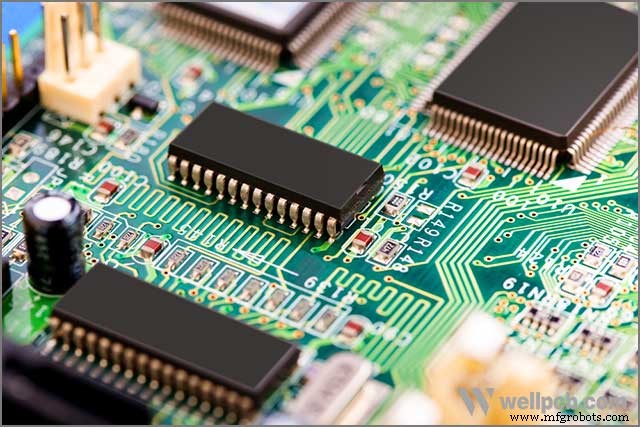

集成电路 是缩小到半导体材料晶片上的组件和电路。许多可以有效地安装在单个集成电路上的部件是带来强大计算机、第一台计算器和超级计算机的芯片。集成电路是整个PCB的超级大脑。

您会发现集成电路主要封装在由不同形状和尺寸的塑料材料制成的黑色外壳中。集成电路具有可见的触点，例如从身体伸出的引线和接触垫。

电子线路板 - 变压器

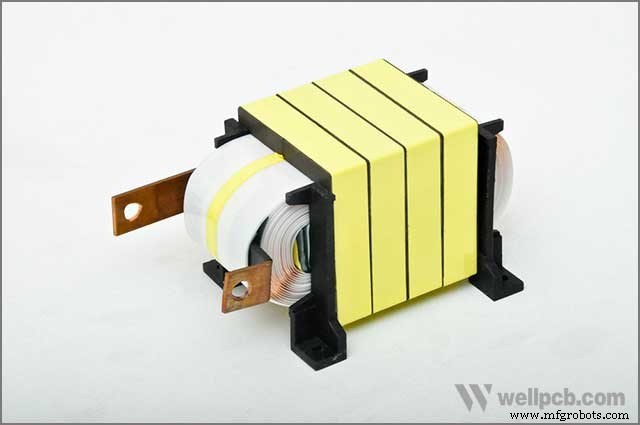

变压器的功能是确保电能从一个电路到下一个电路的有效传输。无论电压是增加还是减少，它都应该发生。简而言之，它转换电压。与电感器一样，变压器有一个非常柔软的铁芯，由至少两个绕在其上的线圈组成。

能量传输到初级和次级线圈。您可能已经看到放置在电线杆上的大量工业变压器。它们将架空输电线路的电压降低到极少数适合家庭使用的理想状态。

电子线路板 - 传感器

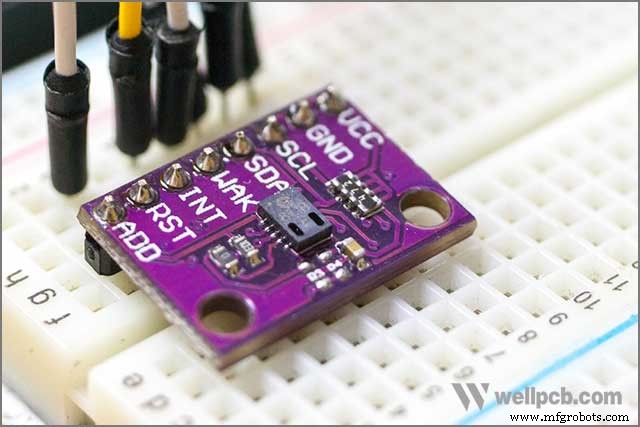

这些是电路组件，其作用是感知环境中的任何变化，并通过生成与这些变化相对应的电信号来立即响应这些变化。传感器通过将能量从物理现象转换为电能来工作，简而言之，它们是传感器——它们将能量从一种形式转换为另一种形式。大多数传感器可用于多种环境刺激，例如光、湿度、空气质量、运动传感器和声音。

电子线路板-电位器

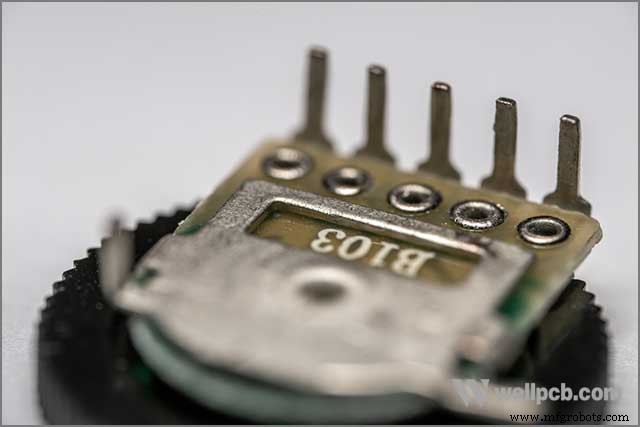

电位器是某种形式的可变电阻器。电位器主要有直线型和旋转型。如果旋转电位器旋钮，由于滑块触点在半圆形电阻上移动，电阻会发生变化。

旋转电位器的一个恰当例子是收音机上的音量控制器。电位器的工作原理也是一样的，只是与电阻有关的事情不同，绕过电阻上的滑块接触线性。

电子线路板——晶体振荡器

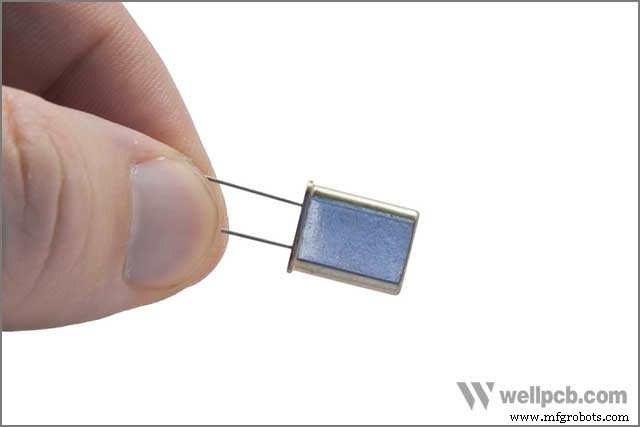

电子电路板中的晶体振荡器为大多数需要稳定计时和精确元件的电路提供时钟。晶体振荡器通过物理上引起压电材料的过程产生周期性的电子信号。

每个晶体振荡器都以特定频率振动，并且非常稳定、经济，并且与其他计时方法相比具有较小的外形尺寸。基于这个原因，晶体振荡器主要用于精密计时器，并且普遍用于几乎所有的石英手表中。

电子线路板——开关和继电器

开关和继电器是电子电路中最容易被忽视的元件。开关是控制课程中电流流动的电源按钮。它通过在封闭式和开放式课程之间切换的过程来实现这一点。

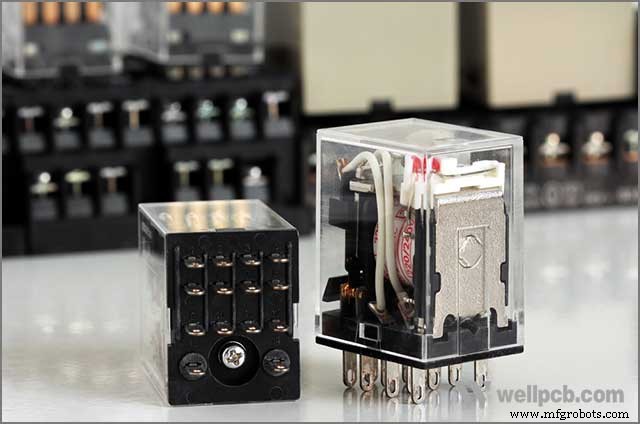

开关的物理外观和外观各不相同，包括旋转开关、杠杆开关、按钮开关和按键开关等。另一方面，继电器是通过螺线管操作的开关。继电器起到开关的作用，通过将小电流放大成大电流来工作。

可控硅整流器 (SCR)

也称为晶闸管，可控硅整流器类似于二极管和晶体管。可控硅必须是两个一起工作的晶体管。它们有三个引线，由四个硅层组成，而不是三个，用作开关而不是放大器。另一个显着的区别是当一个人想要激活开关时只需要一个脉冲。可控硅整流器适用于需要大量能量的应用。

电子线路板 - 无源器件指南

在谈论电子电路板时，您可能会听说无源元件一词。无源元件也是电子电路板制造中最常用的一些部件。无源元件是电子电路中不产生能量的部件，尽管它们可以在不需要电力的情况下消耗或储存能量。

它们分为两类——无损和耗散。耗散组件不能吸收外部电路的功率，而无损组件则没有输出或输入功率流。无源元件的例子包括电感器和二极管。

电线

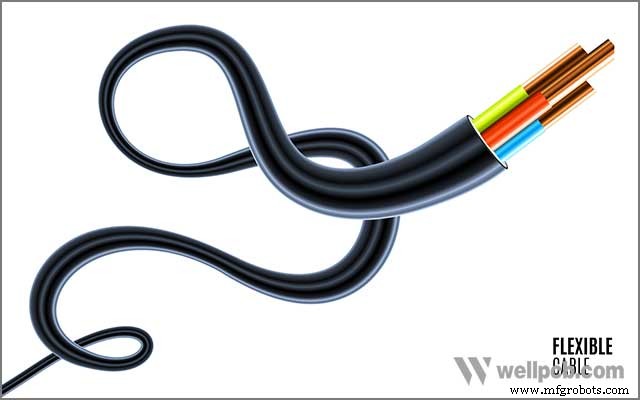

电线主要用于不同的电子设备类型，以将电力从一个来源传输到另一个来源。虽然其中一些包含铝和其他材料，但几乎所有这些都来自铜。但是，所需的电线类型取决于它的用途。存在几种电线，例如带状电缆、屏蔽电缆、连接线和射频同轴馈线。它们中的每一个都用于单独指定的用途。
