Arduino 混色器

本教程非常简单，需要一点 Arduino 和电子知识 ，如果您不熟悉 Arduino，我将提供链接以指导您完成本教程。

在本教程中，我们将生成所有可能的颜色，您只需稍加改动即可看到。它还将让您看透RGB 颜色模型 并了解当今的显示器是如何工作的。

我们还将使用 Arduino 模拟输入/输出 （在教程后面称为 I/O）并将学习如何在 Arduino 引脚上读取和写入模拟电压。

这是我第一次尝试电路（前段时间，它在增加底池值时出现了一个小问题，但后来我解决了。）

1-1 组件

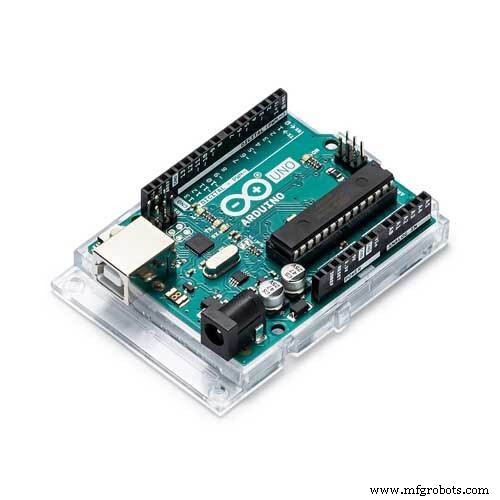

• Arduino 板（我使用的是 Arduino Uno）

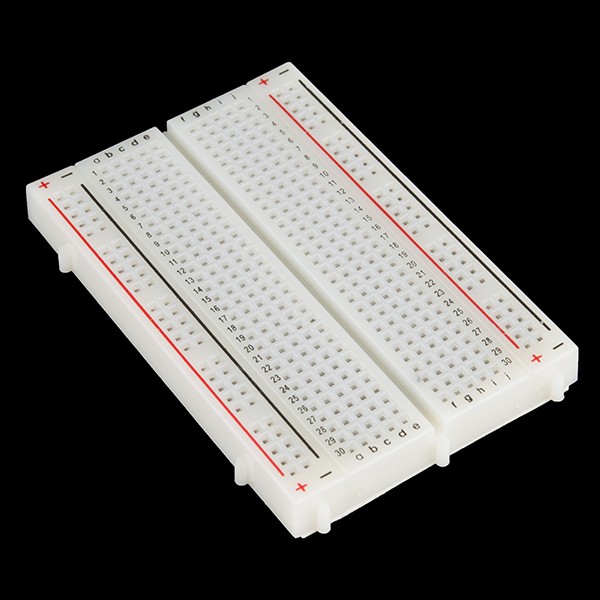

• 面包板

• 男女跳线（约 15 人）

• 3 * 电位器（我使用的是 5K 电位器。）

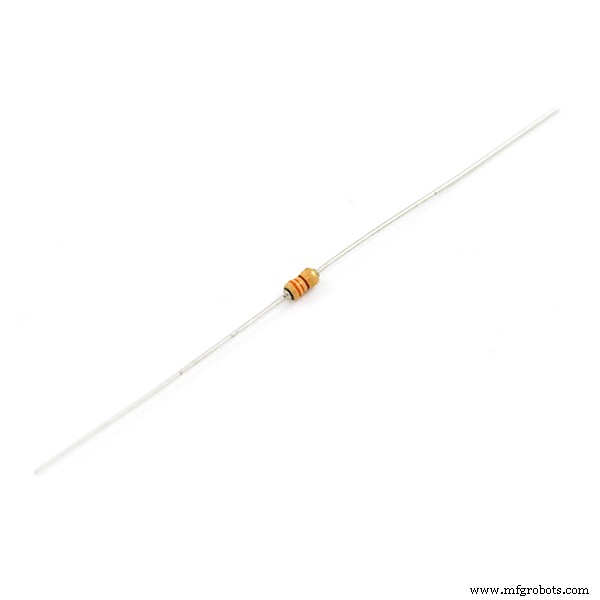

• 3 * 330 欧姆电阻器（橙色 - 橙色 - 棕色）

• RGB LED（RGB 模块也可以）

• 安装了 Ardiuno IDE 的 PC，用于对 Arduino 进行编程

让我们滚吧！

混色器背后的想法是，Arduino 在 RGB LED 引脚上输出一个相对于模拟输入上电位计输入电压的电压。

1-2 连接锅。

锅将是我们的分压器电路，其中 Vout 是 Arduino 引脚

简而言之，它将可调节的电压量（通过旋转转子改变）转换为 Arudino 模拟输入引脚 (Vout)，此链接进一步解释了该主题。

如图所示连接电位器，在 5v 或 GND 上连接外部端子根本无关紧要，最重要的连接是中间端子，它连接到模拟输入引脚。

您从 Arduino 引脚获得 5v 和 GND。

我使用橙色作为 5v（而不是红色）以便更容易区分电源线和信号线

对每种颜色的 3 个盆重复此连接。

我想尽可能保持连接整洁，所以我将连接 A0 上的红色、A1 上的绿色和 A2 上的蓝色的锅。

1-3 连接RGB LED

RGB LED 使用与传统 LED（二极管）相同的概念，神奇之处在于它包含 3 个并排的 LED，当这些 LED 发出的光落在您的视网膜上时，它们代表不同的颜色，因为您将它们视为单一组合颜色。

由于每个 PWM 输出有 256 个值和代表红绿蓝的 3 个引脚，因此我们总共有 256 * 256 * 256 种颜色，即 16,777,216 种颜色（近 1700 万种）。

RGB LED 的连接方式与连接普通 LED 的方式相同，但重复工作 3 次。

最终的输出应该是这样的，我在输入和输出引脚的最低引脚编号上连接了红色值，只是为了代码简单。

不要忘记连接 330 欧姆电阻，因为我犯了这个错误并且我的红色 LED 被烧坏了电力不会做太多工作来烧毁 LED，所以要小心。

现在我们有了一个完整的电路，代码真的是那么简单明了。

让我们编码

Arduino 的代码以顺序方式完成这些简单的任务。

在设置

• 设置3个模拟输入引脚的模式为输入
• 设置3个pwm（模拟输出）引脚的模式为输出

在循环中

• 读取底池的价值。使用analogRead函数
• 使用映射将模拟引脚的值映射到匹配的 PWM 值
• 功能
• 使用analogWrite函数将PWM值写入模拟引脚

代码在下方。

我的最终输出不要忘记我烧了红色 LED ：\ -它连接在第一个锅上-

现在您拥有了 1700 万种颜色的终极色彩生成器！恭喜！！

如果您喜欢，请尊重并分享该项目:) 您可以在 utsource.net 上购买电子元件

查看我关于使用 1Sheeld 制作两轮驱动机器人的其他教程。

代码

• RGB LED 游戏代码

RGB LED 游戏代码Arduino

/* 使用每种颜色的电位器控制 RGB LED 名称：RGBLedPot.ino 创建时间：17/2/16 9:47:03 AM作者：Ahmed Hamdy GNUPL 3.0+*/// setup 函数在你按下 reset 或给 board 供电时运行一次int inRGB[] ={ A0,A1,A2 }; // 读取电位器值的模拟输入int outRGB[] ={ 9,10,11 }; // PWM 输出引脚来控制 RGB LEDint tempValue =0 中每种颜色的亮度； // Placeholderconst int inMinVal =0, inMaxVal =1023; // 定义从电位计读数返回的最大值和最小值的值void setup() { // 在所有引脚上循环（3 个值：红色、绿色和蓝色） for (int i =0; i <3; i++) { pinMode (inRGB[i], 输入); // 准备这些引脚以读取电位计值 pinMode(outRGB[i], OUTPUT); // 准备这些引脚以输出 RGB LED 的值 }}// 循环函数一遍又一遍地运行，直到断电或 resetvoid loop() { // 对每种颜色重复以下操作 for (int i =0; i <3; i++) { tempValue =analogRead(inRGB[i]); // 读取电位器 // 将电位器读数 (0 ~ 1023 ) 缩小到有效的 PWM 值 // 0 ~ 255 表示 Arduino PWM 输出的范围 tempValue =map(tempValue, inMinVal, inMaxVal, 0, 255); // 在 pin 上写入输出 analogWrite(outRGB[i], tempValue); }}
