DIY Arduino 加湿器控制器：继电器安全控制高压电路

元件与材料

继电器模块（通用）	×1
Arduino UNO	×1
杜邦线（通用）	×1
DHT11 温湿度传感器（4 引脚）	×1
10kΩ 电阻	×1

软件与在线服务

Arduino IDE

项目简介

⚠ 危险警告：本项目涉及高压大电流，操作不当可能导致严重伤害或死亡。作者不对任何后果负责，请务必注意安全！

家里空气太干燥，却不想频繁手动调节加湿器？这个自动控制器能帮你维持理想湿度。核心思路：用 DHT11 监测环境湿度，通过继电器控制加湿器电源通断。

硬件连接

识别火线：拔开加湿器插头，找到插头窄脚对应的那根线（火线），沿线向上约 30 cm 处剪断。
接线继电器：剥去断线两端绝缘层约 1–1.5 cm。拧松继电器 COM 端子，将插头侧导线接入 COM，另一端接入 NO（常开）端子。
暂不通电：此时切勿插墙插，裸露导线与继电器焊点均带高压，触碰即有触电风险。
Arduino 侧连接：DHT11 数据脚接 Arduino 引脚 2，继电器控制脚接引脚 7。

软件设置

在 Arduino IDE 安装 DHT11 库（可参考作者的“推特恒温器”教程）。
复制下方代码上传至 Arduino。
先给 Arduino 供电，再插上加湿器电源。

系统逻辑：湿度低于 30% 开启加湿，升至 40% 关闭，并设有 10 分钟冷却期防止频繁启停。

核心代码

#include "DHT.h"
#define DHTPIN 8
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println("ready.");
  pinMode(7, OUTPUT);
  dht.begin();
  digitalWrite(7, HIGH); // 继电器默认断开（高电平关闭）
}

void loop() {
  delay(5000);
  float h = dht.readHumidity();
  Serial.println(h);
  if (h < 30) {
    while (h < 40) {
      h = dht.readHumidity();
      digitalWrite(7, LOW); // 低电平触发继电器导通
      delay(1000 * 60 * 10); // 运行 10 分钟
    }
  } else if (h > 30) {
    digitalWrite(7, HIGH);
    delay(1000 * 60 * 10); // 冷却 10 分钟
  }
}

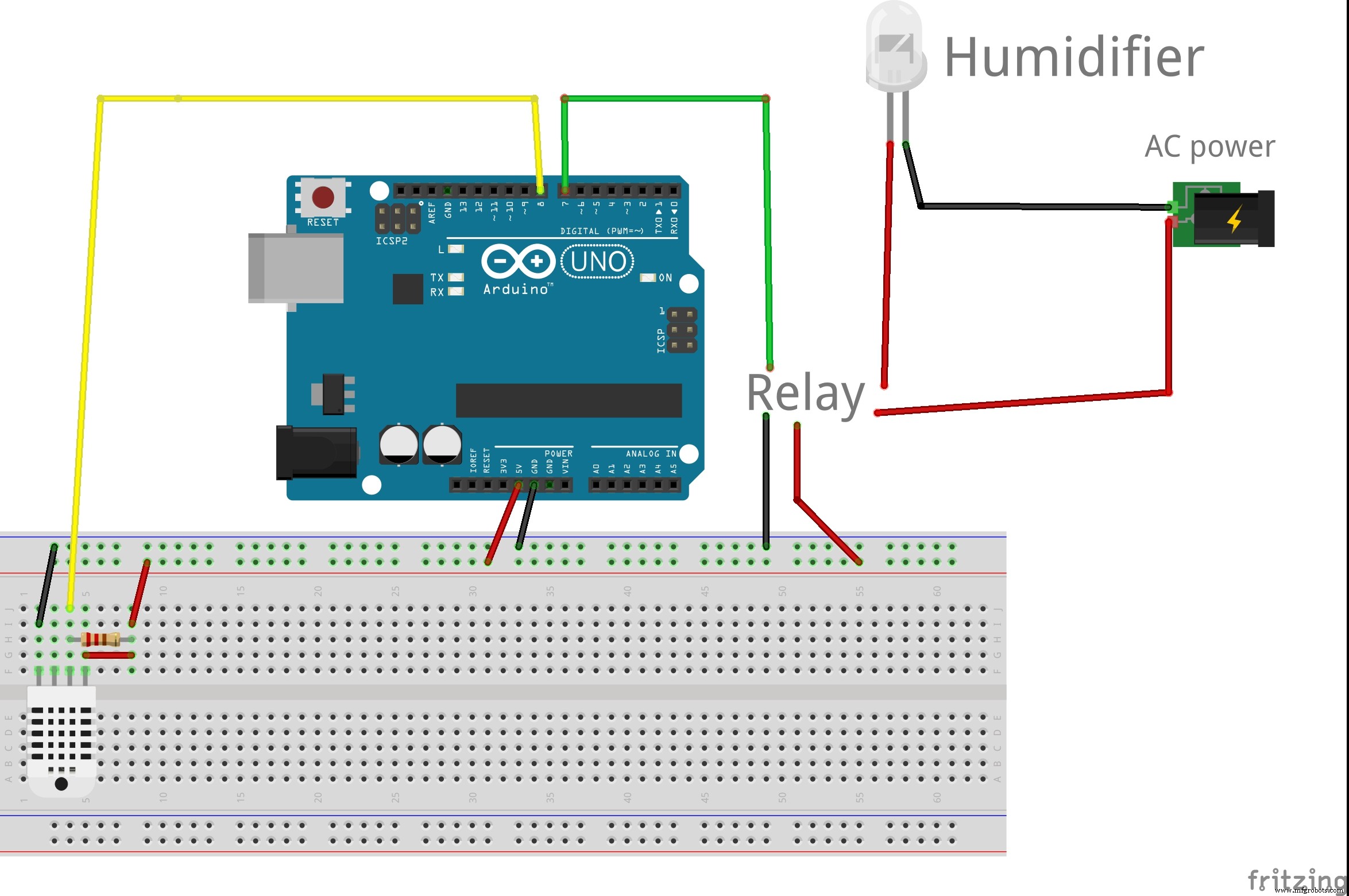

原理图

按图连接即可。
