使用 Arduino 监测心电图和呼吸

应用和在线服务

Arduino IDE

关于这个项目

ECG 呼吸防护罩将医疗设备提升到另一个层次。一个看似复杂的心脏电活动监测系统已经采取了新的形式。新设备便携、简单且高效的心电图监测系统。该项目有助于展示如何将 ECG 屏蔽与 Arduino 一起使用。

将屏蔽连接到您的 Arduino

通过将 ECG/呼吸防护罩堆叠在 Arduino 顶部，将其连接到 Arduino。该扩展板使用 SPI 接口与 Arduino 通信。该扩展板包含 ICSP 接头，供较新的 Arduino 变体用于 SPI 通信，因此与较新的 Arduino 变体（例如 Yun 和 Due）兼容。

安装 Arduino 库

Arduino 库包含与 ADS1292R 扩展板通信所需的功能。请按照以下步骤下载并运行该库。

从这里下载库文件。解压缩存档，您应该会看到一个名为“ads1292r_shield”的文件夹。将此文件夹复制到 Arduino IDE 的库文件夹中。根据您的操作系统，这可能位于您的 Arduino IDE 文件夹或您的文档文件夹中。有关文件夹结构的更多信息，请参阅 http://arduino.cc/en/Guide/Libraries。

要与早期的 BrainBay 和 Xively 示例一起使用，请单击此处。

使用处理 - 数据可视化软件（新！ )

Processing 是一种数据可视化软件，自 2001 年以来一直存在，艺术家和科学家都在使用。它是一个基于Java的开源编码框架。如果您熟悉 Arduino 环境，Processing IDE 是类似的，您不会有太多的学习曲线要​​爬！

注意 :心电图可视化代码仅使用处理IDE 2.2.1版本执行。

以下是运行代码的步骤：

1. 下载适用于您的操作系统的处理

从链接下载处理IDE 2.2.1版：

• MAC 操作系统

• Linux 32 位

• Linux 64 位

• Windows 32 位

• Windows 64 位

下载后，解压缩存档并根据您的操作系统安装应用。

2. 下载心电图可视化处理代码

• 从 GitHub 下载必要的文件和目录或克隆到您的桌面。

• 解压存档后，会生成一个名为 ads1292r_shield 的文件夹，其中包含可视化代码。

• 在您的计算机上找到 Processing Sketchbook 目录。这应该在您安装处理时自动创建。根据您的操作系统，路径如下：

• 在 Windows 上：c:/My Documents/Processing

• 在 MAC 上：/Users/your_user_name/Documents/Processing

• 在 Linux 上：/Home/your_user_name/sketchbook/

注意 ：此目录在 Windows/Mac 上显示为“Processing”，在 Linux 上名为“Sketchbook”。如果不存在，则创建一个名为“libraries”的子目录。

• 从上面提到的“ads1292r_shield”目录复制/移动ADS1292rShield_BreakoutProcessingces_view_ecg文件夹的内容到上面提到的Processing Sketchbook目录（找到Processing Sketchbook）

• 最后，复制controlP5 &光子光学 将 ADS1292rShield_BreakoutProcessinglibraries 中的文件夹粘贴到处理草图的库目录中。

• 您现在已准备就绪，可以从 ADS1292R 防护罩获得您的第一个 ECG 读数！

3. 打开 Processing 并启动 ces_view_ecg

• 如果 Processing IDE 已打开，请将其关闭并重新打开以刷新库和草图。如果在更新草图和库时 IDE 处于打开状态，则不会刷新存储库。

• 双击 ces_view_ecg 目录中的任何 .pde 文件以打开处理 IDE 中的所有 ecg 代码。

• 如果到目前为止所做的一切都很好，单击 IDE 左上角的“运行”按钮，应该会运行代码！如果没有，请确保您正确安装了您的库，并且使用的是 2.2.1 版的 Processing。

• d. GUI运行后，从“SELECT PORT”下拉菜单中选择连接ECG的端口，如下图所示

• 一旦端口选择合适，开始按钮就会启用。点击“开始”开始可视化

• 您应该会看到使用从 ADS1292rShield Breakout Board 获得的值生成的 ECG 波形，如下所示。

连接心电图电极

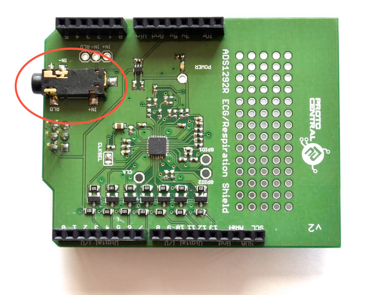

带有标准立体声插孔的 3 电极电缆随屏蔽一起提供。您可以使用电极和电缆连接到屏蔽层。板载电极接口在下方突出显示，便于定位。

电极连接器的另一侧将连接到附着在身体上的卡扣式电极。出于测试目的，您可以使用 ECG 模拟器为电路板提供输入。

警告 ：将电极连接到身体时，断开 Arduino 的主电源/电源会更安全。例如，如果您将 Arduino 与笔记本电脑一起使用，将电池充电器与笔记本电脑断开连接将是一个安全的选择。

将电极放在身体上

重要通知：本设备不用于/用作医疗诊断设备。这仅用于评估和研究目的。

安全警告： 当 Arduino 插入计算机的 USB 端口时，将电极连接到身体时要小心。确保您的笔记本电脑的主电源已断开，这样您就不会在地面和身体之间提供直接连接。

代码

ProtoCentral ADS1292R Arduino 库

示意图

ProtoCentral ADS1292R Arduino 扩展板原理图
