在 16x2 LCD 显示器上创建自定义动画

应用和在线服务

	Arduino IDE
	自定义字形生成器

关于这个项目

LiquidCrystal 库使在 Arduino 中使用 LCD 变得容易。该库中一个特别有趣的函数是 createChar() 函数：您可以创建自定义字形（字符），每个字形由一个包含 8 个字节的数组描述，每行一个。每个字节的五个最低有效位确定该行中的像素。手工编写字节来创作艺术并不是艺术家理想的过程，所以我做了 一个网络工具 你可以在其中绘制字形，并为你生成代码 .

在本文中，我将展示如何创建只有一个 Arduino 板和一个 LCD 的自定义动画——您可以使用它来创建大量项目：您可以制作游戏、短篇小说或音乐视频，或者装饰一个状态面板。

将 LCD 连接到 Arduino

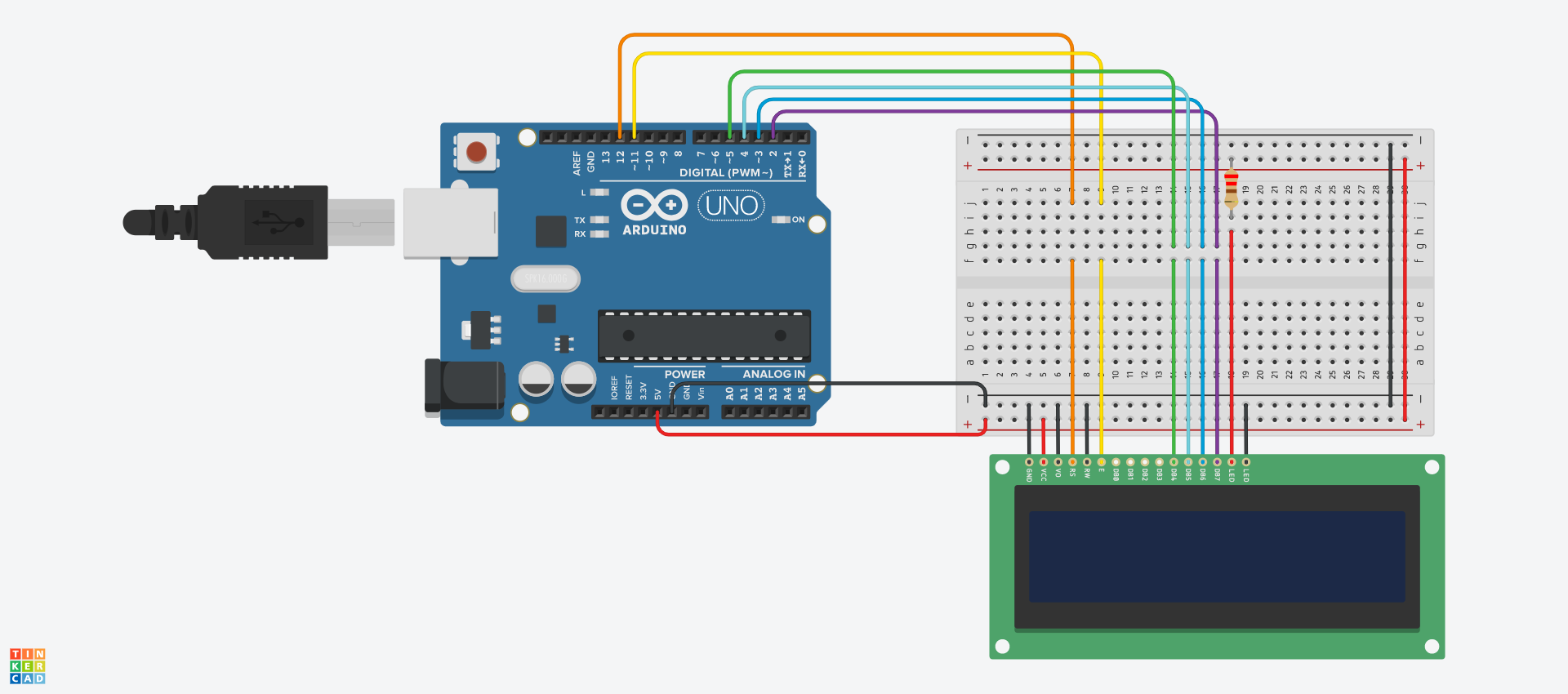

将 LCD 连接到 Arduino - 根据您的屏幕型号，不同的连接可能效果更好。对于我的一个屏幕，下面的原理图效果很好 - 但对于另一个，我必须使用电位计（如本链接下的教程）并调整电阻值以获得最佳对比度。

请参阅此链接下的 TinkerCad 模拟。

创作艺术

转到 https://tusindfryd.github.io/screenduino/ 上的工具并创建您的艺术作品。一次最多可以使用 8 个部分，因此如果您无法选择新方块，请确保您没有使用 8 个部分。

生成代码

完成第一张图片后，取消选中 盒子 “只是 函数” .将代码复制到剪贴板并将其上传到您的 Arduino。此时，您应该会在 LCD 上看到您的图像。

制作更多帧

确保您的代码已保存。您现在可以创建第二个框架。只需绘制另一个图像。完成后，检查 盒子 “只是 函数” .复制该函数并将其粘贴到代码的末尾。将新函数重命名为其他名称 - 例如 image01() ，以便您可以跟踪。现在您需要将调用移动到 image() 从 setup() loop() 的函数 函数，添加延迟，调用 image01() ，并再次添加延迟。考虑重命名 image() 到 image00() 为了一致性。你的 loop() 函数应如下所示：

void loop(){ image00();延迟（250）； image01();延迟（250）；}

将草图上传到您的 Arduino。尝试添加更多帧或更改延迟时间。

代码

• 蝴蝶变形动画

蝴蝶变形动画Arduino

/* 蝴蝶变形动画 2021 ~ by tusindfryd 此代码在公共领域*/#include LiquidCrystal lcd(12, 11 , 5, 4, 3, 2); // RS, E, D4, D5, D6, D7void setup(){ lcd.begin(16, 2);}void loop(){ image00();延迟（250）； image01();延迟（250）； image02();延迟（250）； image03();延迟（700）； image04();延迟（250）； image05();延迟（250）； image06();延迟（700）； image07();延迟（1250）；}void image00（）{ lcd.clear（）；字节 image22[8] ={B00110, B01101, B11011, B10011, B00111, B01111, B01111, B11111};字节 image23[8] ={B01111, B11110, B11100, B11000, B11000, B10000, B10000, B00000};字节 image07[8] ={B00000, B00000, B00000, B00000, B00000, B00000, B00001, B00111};字节 image08[8] ={B00000, B01000, B10000, B10000, B10000, B11111, B11111, B11000};字节 image09[8] ={B00000, B00000, B00000, B00000, B00000, B11000, B11000, B00100}; lcd.createChar(0, image22); lcd.createChar(1, image23); lcd.createChar(2, image07); lcd.createChar(3, image08); lcd.createChar(4, image09); lcd.setCursor(5, 1);液晶显示器（字节（0））； lcd.setCursor(6, 1);液晶显示器（字节（1））； lcd.setCursor(6, 0);液晶显示器（字节（2））； lcd.setCursor(7, 0);液晶显示器（字节（3））； lcd.setCursor(8, 0); lcd.write(byte(4));}void image01(){ lcd.clear();字节 image22[8] ={B00110, B00101, B00011, B00011, B00111, B01111, B01111, B11111};字节 image23[8] ={B01111, B11110, B11100, B11000, B11000, B10000, B10000, B00000};字节 image07[8] ={B00000, B00000, B00000, B00000, B00000, B00000, B11001, B10111};字节 image08[8] ={B00000, B01000, B10000, B10000, B10000, B11111, B11111, B11000};字节 image09[8] ={B00000, B00000, B00000, B00000, B00000, B11000, B11000, B00100};字节 image06[8] ={B00000, B00000, B00000, B00000, B00000, B00000, B00000, B00011}; lcd.createChar(0, image22); lcd.createChar(1, image23); lcd.createChar(2, image07); lcd.createChar(3, image08); lcd.createChar(4, image09); lcd.createChar(5, image06); lcd.setCursor(5, 1);液晶显示器（字节（0））； lcd.setCursor(6, 1);液晶显示器（字节（1））； lcd.setCursor(6, 0);液晶显示器（字节（2））； lcd.setCursor(7, 0);液晶显示器（字节（3））； lcd.setCursor(8, 0);液晶显示器（字节（4））； lcd.setCursor(5, 0); lcd.write(byte(5));}void image02(){lcd.clear();字节 image22[8] ={B00000, B00001, B00011, B00011, B00111, B01111, B01111, B11111};字节 image23[8] ={B01111, B11110, B11100, B11000, B11000, B10000, B10000, B00000};字节 image07[8] ={B00000, B00000, B00000, B00001, B00111, B00100, B11001, B10111};字节 image08[8] ={B00000, B01000, B10000, B10000, B10000, B11111, B11111, B11000};字节 image09[8] ={B00000, B00000, B00000, B00000, B00000, B11000, B11000, B00100}; lcd.createChar(0, image22); lcd.createChar(1, image23); lcd.createChar(2, image07); lcd.createChar(3, image08); lcd.createChar(4, image09); lcd.setCursor(5, 1);液晶显示器（字节（0））； lcd.setCursor(6, 1);液晶显示器（字节（1））； lcd.setCursor(6, 0);液晶显示器（字节（2））； lcd.setCursor(7, 0);液晶显示器（字节（3））； lcd.setCursor(8, 0); lcd.write(byte(4));}void image03(){lcd.clear();字节 image22[8] ={B00000, B00001, B00011, B00011, B00111, B01111, B01111, B11111};字节 image23[8] ={B01111, B11110, B11100, B11000, B11000, B10000, B10000, B00000};字节 image07[8] ={B00000, B00000, B00000, B00000, B00000, B00000, B00001, B00111};字节 image08[8] ={B00000, B01000, B10000, B10000, B10000, B11111, B11111, B11010};字节 image09[8] ={B00000, B00000, B00000, B00000, B00000, B11000, B11000, B00100};字节 image24[8] ={B00010, B00111, B00111, B00111, B00111, B00111, B00010, B00000}; lcd.createChar(0, image22); lcd.createChar(1, image23); lcd.createChar(2, image07); lcd.createChar(3, image08); lcd.createChar(4, image09); lcd.createChar(5, image24); lcd.setCursor(5, 1);液晶显示器（字节（0））； lcd.setCursor(6, 1);液晶显示器（字节（1））； lcd.setCursor(6, 0);液晶显示器（字节（2））； lcd.setCursor(7, 0);液晶显示器（字节（3））； lcd.setCursor(8, 0);液晶显示器（字节（4））； lcd.setCursor(7, 1); lcd.write(byte(5));}void image04(){lcd.clear();字节 image22[8] ={B00000, B00001, B00011, B00011, B00111, B01111, B01111, B11111};字节 image23[8] ={B01111, B11110, B11100, B11000, B11000, B10001, B10000, B00000};字节 image07[8] ={B00000, B00000, B00000, B00000, B00000, B00000, B00001, B00111};字节 image08[8] ={B00000, B01000, B10000, B10000, B10000, B11111, B11111, B11010};字节 image09[8] ={B00000, B00000, B00000, B00000, B00000, B11000, B11000, B00100};字节 image24[8] ={B00010, B00100, B01011, B10101, B11010, B10101, B11010, B01110};字节 image25[8] ={B00000, B00000, B00000, B10000, B10000, B00000, B00000, B00000}; lcd.createChar(0, image22); lcd.createChar(1, image23); lcd.createChar(2, image07); lcd.createChar(3, image08); lcd.createChar(4, image09); lcd.createChar(5, image24); lcd.createChar(6, image25); lcd.setCursor(5, 1);液晶显示器（字节（0））； lcd.setCursor(6, 1);液晶显示器（字节（1））； lcd.setCursor(6, 0);液晶显示器（字节（2））； lcd.setCursor(7, 0);液晶显示器（字节（3））； lcd.setCursor(8, 0);液晶显示器（字节（4））； lcd.setCursor(7, 1);液晶显示器（字节（5））； lcd.setCursor(8, 1); lcd.write(byte(6));}void image05(){lcd.clear();字节 image24[8] ={B01010, B10100, B01011, B10101, B11010, B10101, B11010, B01110};字节 image25[8] ={B00000, B00000, B00000, B10000, B10000, B00000, B00000, B00000};字节 image23[8] ={B01101, B01010, B01101, B00111, B00000, B00000, B00000, B00000};字节 image07[8] ={B00000, B00000, B00000, B00000, B00000, B00000, B00001, B00011};字节 image08[8] ={B00000, B00000, B00000, B00000, B00000, B00000, B00000, B10000}; lcd.createChar(0, image24); lcd.createChar(1, image25); lcd.createChar(2, image23); lcd.createChar(3, image07); lcd.createChar(4, image08); lcd.setCursor(7, 1);液晶显示器（字节（0））； lcd.setCursor(8, 1);液晶显示器（字节（1））； lcd.setCursor(6, 1);液晶显示器（字节（2））； lcd.setCursor(6, 0);液晶显示器（字节（3））； lcd.setCursor(7, 0); lcd.write(byte(4));}void image06(){lcd.clear();字节 image08[8] ={B00000, B00100, B01010, B01010, B10001, B00011, B00110, B01100};字节 image07[8] ={B00000, B00000, B00000, B00000, B00001, B00010, B00010, B00001};字节 image09[8] ={B00000, B00000, B10000, B11000, B00000, B00000, B11000, B00100};字节 image24[8] ={B00100, B00100, B00011, B00000, B00000, B00000, B00000, B00000};字节 image25[8] ={B10000, B00000, B00000, B00000, B00000, B00000, B00000, B00000}; lcd.createChar(0, image08); lcd.createChar(1, image07); lcd.createChar(2, image09); lcd.createChar(3, image24); lcd.createChar(4, image25); lcd.setCursor(7, 0);液晶显示器（字节（0））； lcd.setCursor(6, 0);液晶显示器（字节（1））； lcd.setCursor(8, 0);液晶显示器（字节（2））； lcd.setCursor(7, 1);液晶显示器（字节（3））； lcd.setCursor(8, 1); lcd.write(byte(4));}void image07(){lcd.clear();字节 image24[8] ={B10101, B01110, B01110, B00100, B10101, B01110, B00100, B11111};字节 image08[8] ={B00000, B00100, B01010, B01010, B10001, B00011, B00110, B01100};字节 image07[8] ={B00000, B00000, B00000, B00000, B00001, B00010, B00010, B00001};字节 image09[8] ={B00000, B00000, B10000, B11000, B00000, B00000, B00000, B00000}; lcd.createChar(0, image24); lcd.createChar(1, image08); lcd.createChar(2, image07); lcd.createChar(3, image09); lcd.setCursor(7, 1);液晶显示器（字节（0））； lcd.setCursor(7, 0);液晶显示器（字节（1））； lcd.setCursor(6, 0);液晶显示器（字节（2））； lcd.setCursor(8, 0); lcd.write(byte(3));}
