医用钽粉：99%+ 纯度、2–3 µm D50、优异烧结性能用于骨植入体

钽粉及其应用

钽粉为深灰色可燃金属粉末，以高密度、优异导热导电性著称，在多个行业不可或缺，医疗应用尤为突出。

钽粉

医用级钽粉纯度超 99%，氧含量 <1,000 ppm。粉末通常为球形或近球形，确保烧结时流动和堆积行为一致。

这些特性对制造多孔钽植入体至关重要，赋予其高烧结强度、均匀孔隙结构、稳定力学性能和卓越生物相容性——成为骨科和颅面重建的首选。

普通冶金级钽粉氧含量常超 1,000 ppm，粒度范围宽（-100 目、-200 目、-325 目）。形貌可为球形、片状、树枝状、多孔，虽适用一般粉末冶金，但不满足生物医学苛刻要求。

颗粒形貌和粒度分布直接影响多孔钽植入体烧结行为和最终生物相容性。不规则、高棱角颗粒增加比表面积，导致加工中氧吸收升高——降低力学强度、推高烧结温度。

高氧含量还导致烧结不均，产生内部弱环，损害植入体结构完整性。因此制造商面临更高加工成本和严格设备要求。

常规路线依赖球磨或雷蒙磨制粉再分级。超大/超小颗粒剔除导致收率损失 30%–40%，额外人工和设备折旧再增 20%–30% 成本。

流化床气流磨产生更复杂颗粒且氧含量更高，进一步限制医用适用性。

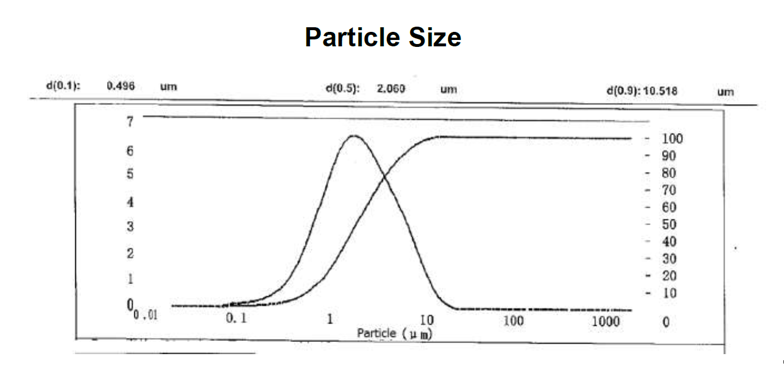

Stanford Advanced Materials (SAM) 采用专有工艺序列，生产 D50 2–3 µm、低氧 (<1,000 ppm)、窄分布的细球形钽粉。这些属性转化为植入体的卓越烧结强度、均匀孔隙、可靠力学性能。

医用钽粉：99%+ 纯度、2–3 µm D50、优异烧结性能用于骨植入体

SAM 提供现货 D50 2–3 µm 细钽粉，价格极具竞争力。联系我们获取详细规格，探讨如何用我们的粉末提升您的医用植入体产品组合。

金属
