精通支撑结构：攻克复杂结构 3D 打印的关键
FFF 技术核心限制：**每层必须依托前一层**，无法直接打印桥接、悬臂或大倾角壁面。
通用解法：打印可拆卸**支撑结构**作为上述几何特征的临时基座。

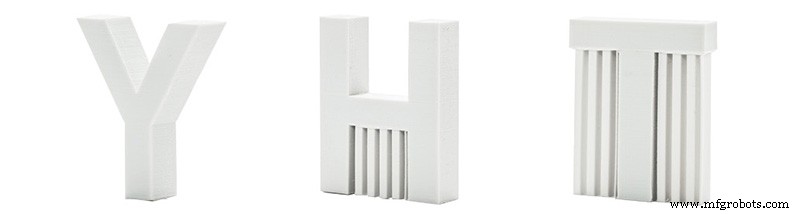

图 1：打印件上的支撑结构。来源：3DHubs
支撑结构构成
- 主体支撑： 托住悬空层的骨架结构。
- 密集支撑/界面层： 顶部数层与模型接触的高密度支撑。提供更大接触面改善支撑质量，材料成本增量极小。
- 水平间隙： 支撑侧壁与模型侧壁的间距，防止侧向粘连。
- 垂直间隙/Z-gap： 支撑顶面与模型底面的距离。
支撑分类
按材料分：**可溶性**与**非可溶性**。单喷头仅能同材料支撑；双喷头可用模型不溶解的溶剂溶解性材料（见水溶性支撑丝材）。
通用支撑配置参数
材料溶解性决定参数策略，务必理解各参数行为。各软件有专有参数，建议阅读手册。通用核心参数：
- 支撑阈值/悬空角： 触发生成支撑的最大壁角（垂直为 0°）。常用 30–60°。层高越小可打印更大悬空角无需支撑；层高大时小角度也需支撑。
- 填充类型/图案： 支撑内部为低密度结构。单向（线条）拆除快易但高件稳定性弱；双向（网格）稳定性强但小孔难拆。
- 支撑密度： 空隙与材料比。密度高→稳但难拆、耗材多。常用 <30%。
- 密集支撑层数： 与模型接触的高密度层数，建议 ≥3。
- 密集支撑密度： 界面层密度。非可溶性 >30%，可溶性 >80%。
- 垂直间隙： 支撑顶面到模型首层距离。非可溶性常用 1 层高，可溶性设 0。
双喷头可分离主体支撑与密集支撑挤出机：**主体用模型材料、密集层用可溶材料**，大幅节省昂贵可溶材料与溶解时间。溶解界面层后其余支撑自动脱落。建议密集层 ≥5 层、间隙=0。
可溶性支撑常见问题
- 吸湿： 仅限水溶性材料。极易吸湿，需妥善存储；打印时建议配干燥盒/干燥剂，数小时即可吸湿。受潮首发后果：热端堵塞。
- 粘附不良： 必须选温度兼容且粘附良好的支撑材料。悬臂依赖支撑做基座，粘附差后果等同平台不粘。水溶性材料吸湿也降低层间粘附，PVA 尤甚。
- 堵塞： 受潮是主因；长时间高温待机也会堵塞。喷头切换不频繁时，建议闲置喷头降温 30°C。
本指南为通用说明，不针对特定品牌型号。不同设备校准流程可能有重要差异，操作前请参考厂家手册。
3D打印
