避开丝材盘放置误区，保障 3D 打印可靠出丝
常被忽视却可能成为故障源的因素：**丝材盘位置及其到挤出机的路径**。为减轻挤出机负担，**应追求丝材牵引路径的最小阻力**。阻力越大，挤出电机电流越大、发热越重、丢步风险越高；**齿轮与丝材摩擦加剧磨损、产生碎屑、增加咬料概率。**
最佳盘位原则
最优位置 = 到挤出机路径最短且最直。 同时注意：
- PTFE 导管： 盘到挤出机距离较远（通常 >15–20 cm）或直驱无法直插时，必须用 PTFE 管导引。
- 盘→挤出机段：**内径略大于丝材直径**；过紧增加摩擦与电机应力。
- 挤出机→热端段（远端）：**内径需精配以维持最均匀压力**，推荐高品质低摩擦系数 PTFE 管。
无论哪段，**路径越短越好（远端最大 80 cm）、曲率半径越大越好**。PTFE 管一端直插挤出机入料口，另一端切成切线贴合盘面，距离出料区约 10 cm。

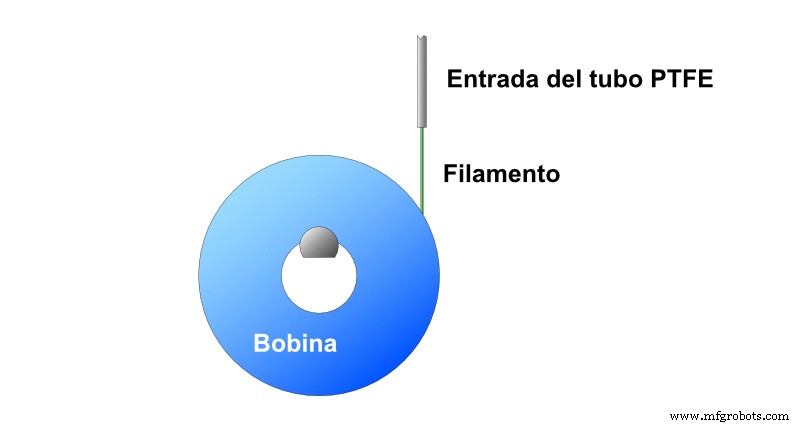

图 1：PTFE 管入口正确朝向。来源：Filament2print
- 放线架阻尼： 并非摩擦越小越好。过小导致盘自由转动，末圈张力丢失易重叠缠绕；过大则增加牵引阻力。需**适度阻尼**维持张力稳定。

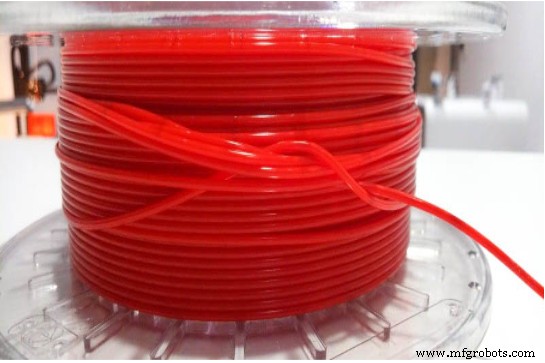

图 2：丝材盘重叠缠绕示例。来源：Filament2print.com
柔性丝材
**尤须压缩距离与摩擦**。摩擦大时丝材随距离发生屈服变形，横截面收缩（收缩现象），实际截面偏离标称值，需大幅提高流量系数（常 >115%）补偿欠挤。
金属/陶瓷高填充丝材
**高脆性**是此类烧结丝材特征，**送丝路径必须绝对直线**以防断裂。建议：**直驱机 + 盘到挤出机全程直线送料**。
若必须用远端机：**最大化 PTFE 管弯曲半径**（哪怕加长管长），必要时加装**预热装置**提高丝材韧性。

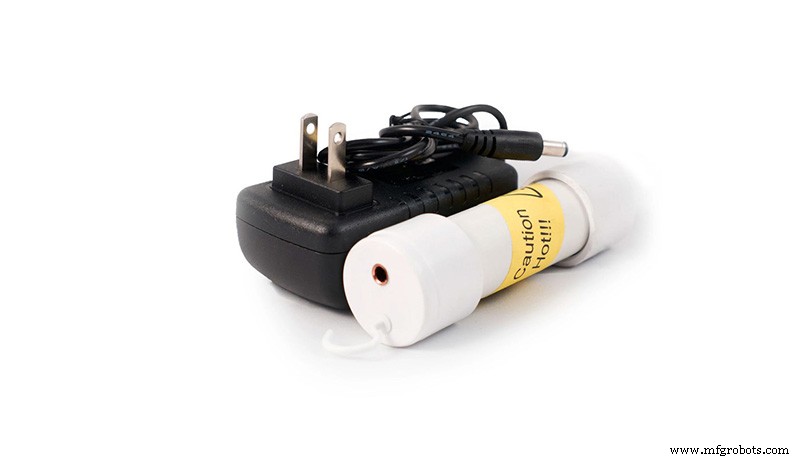

图 3：Filawarmer 金属丝预热装置。来源：The Virtual Foundry
注：本指南为通用说明，不针对特定品牌型号。不同设备校准流程可能有重要差异，操作前请参考厂家手册。
