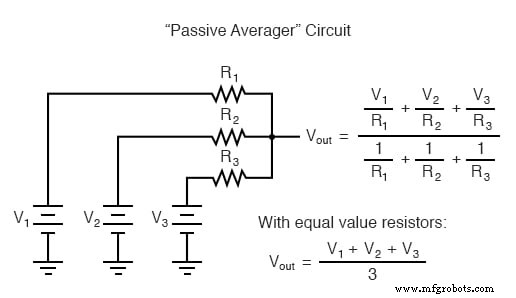

当三个相同电阻共享一公共节点，各自接独立电压源时，该节点电压为三输入算术平均值。此简单结构即经典无源求平均器，直接应用 Millman 定理——预测多源经各自电阻连接节点的电压。

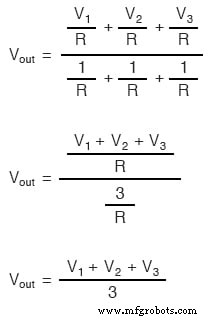

因电阻相等，Millman 表达式简化为直接平均：

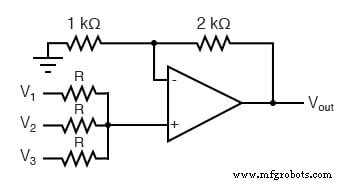

将此求平均器与增益为 3 的同相 Op-Amp 结合，将平均运算转为真正加法。Op-Amp 反馈网络（2 kΩ/1 kΩ 分压器）设定增益，平均输入乘以该增益产生等于三源电压之和的输出。

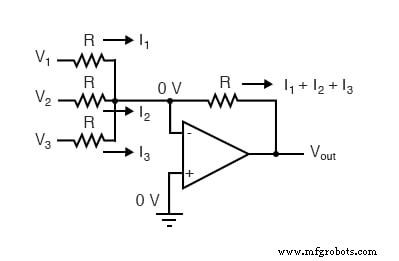

采用反相配置时，同一无源求平均器成为反馈回路一部分。Op-Amp 虚地将所有输入电流钳制在零伏，但流过相等电阻的电流仍代数相加。输出为输入之和的负值，实现反相求和器。
这些求和（加法）电路是模拟计算基础，得益于 Op-Amp 高差分增益，以极少元件实现精准信号求和。
