串并联电路原理：工作机制与重要性
单电池单负载电阻易分析，但现实电子几乎总涉及多元件。理解元件连接方式——串联或并联——对设计、故障排查、优化电路至关重要。
串并联连接
超两元件时，可按两基本拓扑排列：串联或并联。每种安排赋予独特电气特性，影响电压分布、电流流向、总电阻。
串联配置

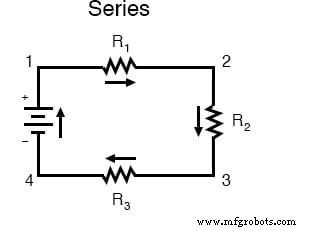

串联电路中元件首尾相连，形成电流单一不间断路径。例：三电阻(R₁、R₂、R₃)串联成链连接电池两极。
电阻下标标识符仅为标号，不代表阻值。因单一路径，相同电流流经每元件，总电阻为各电阻之和。
并联配置

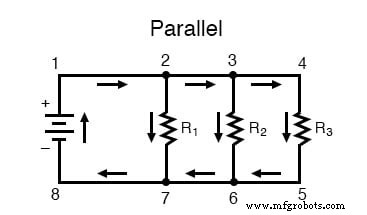

并联电路提供电流多条独立路径。三电阻可排布为每支路连接同两电压点。
每支路——如经R₁、经R₂、经R₃路径——两端共享相同电压。总电阻小于最小单个电阻，用倒数公式计算。
串并联混合电路

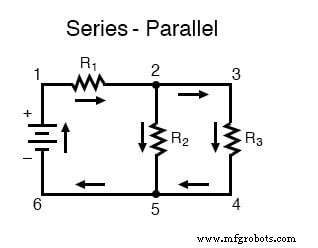

实际设计常混合串并联元件。经典例子有两回路：一经R₁，二经R₁、R₂、R₃。
此处R₂、R₃并联，R₁与其等效电阻串联。分析此类电路需拆解为可管理的串并联段。
核心概念回顾
串联连接
元件首尾相连，单一电流路径，电阻累加。
并联连接
元件共享同两节点，创建多路径。每支路承受全电源电压，总电阻减小。
- 串联：单一连续电流路径。
- 并联：多路径、共享电压、总电阻减小。
- 支路：并联电路中单一路径，通常由单一负载元件定义。
动手练习下载 串并联直流电路练习题 巩固概念。
