纯电阻交流电路：电阻电压和电流同相。

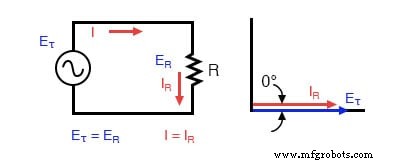

如果我们要绘制一个由电源和电阻组成的非常简单的交流电路的电流和电压（上图），它看起来像这样：（下图）
电阻电路的电压和电流“同相”。
由于电阻器在任何时间段都简单而直接地抵抗电流的流动，因此电阻器两端的电压降波形与通过它的电流波形完全同相。
我们可以沿图的水平轴查看任何时间点，并将这些电流和电压值相互比较（任何“快照”查看波形值都称为瞬时值 ，表示那个瞬间的值 及时）。
当电流的瞬时值为零时，电阻器两端的瞬时电压也为零。同样，在流过电阻的电流处于正峰值的时刻，电阻两端的电压也处于正峰值，依此类推。
在波的任何给定时间点，欧姆定律适用于电压和电流的瞬时值。

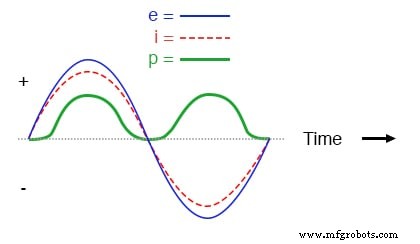

我们还可以计算这个电阻的功耗，并将这些值绘制在同一张图上：（下图）
纯电阻电路中的瞬时交流电源始终为正。
