分流器实战指南：搭建、测量与 SPICE 仿真验证基尔霍夫电流定律（KCL）
元件与材料
- 计算器或纸笔运算
- 6 伏电池（充电或全新）
- 1 kΩ–100 kΩ 电阻
交叉参考
《电路教程》，第 1 卷，第 6 章：“分压/分流电路与基尔霍夫定律”
学习目标
- 精准使用伏特表、安培表、欧姆表
- 应用欧姆定律（I = E/R）与基尔霍夫电流定律 (KCL)
- 设计分流网络

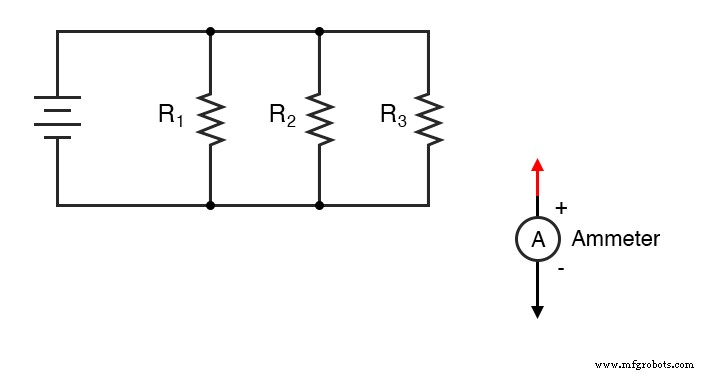

原理图
实物图
注：最右侧接线柱顶部螺丝并三线仅为演示，非专业装配最佳实践。
操作指引

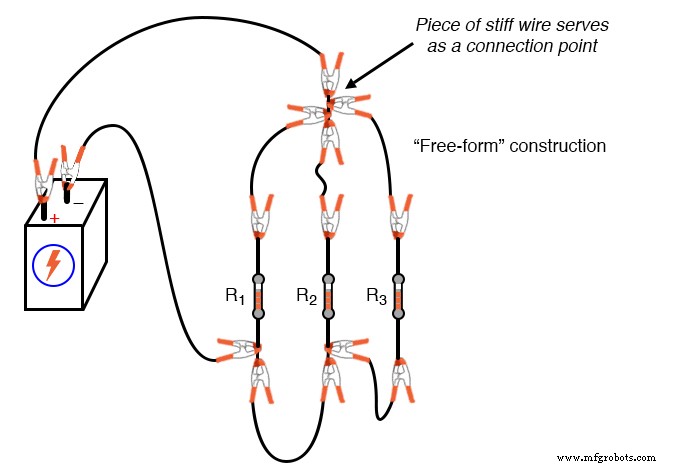

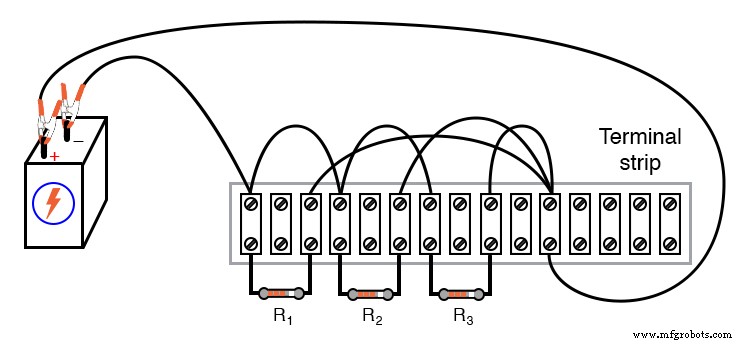

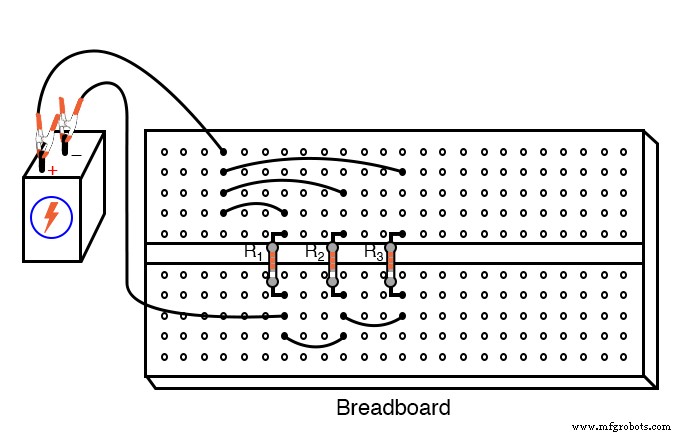

实验面包板、接线排、自由接线三法，理解各优劣。
- 选三电阻，欧姆表实测记录阻值。
- 三电阻并联跨接 6V 电池正负极，如图。
- 接上电阻后用伏表测电池电压，记录；可能略异于空载电压。
- 测各电阻两端电压。并联电路中全元件电压相同。
- 用欧姆定律算各支路电流：I = V/R。用数字安培表实测验证。
- 红表笔接所有电阻正端汇聚节点。
- 拔起一电阻导线，黑表笔接该导线读取支路电流。
- 测总电流：安培表黑表笔接电池正极引线，红表笔留在汇聚节点。读数应为正。
- 三支路电流代数和与总电流相加。按 KCL 应得零。
- 断电后用欧姆表测并联网络等效电阻。读数低于任意单支阻值，且无论测哪支端子结果一致。
- 实测电池电压除以总等效电阻算总电流，应与实测总电流紧密吻合。
- 注意：各支路电流占总电流比例，等于总电阻与该支路电阻之比。
计算机仿真

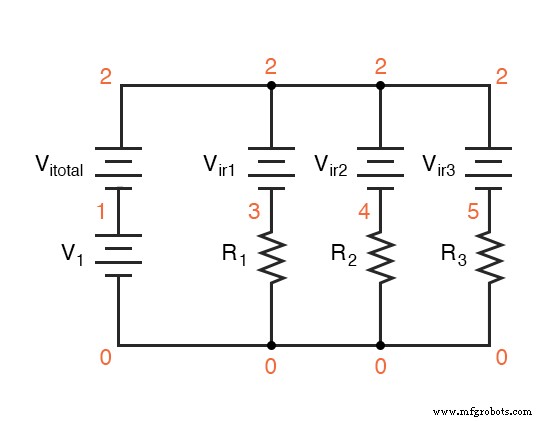

带 SPICE 节点号的原理图：
SPICE 中安培表用零电压源表示。以下网表存文本文件可在任意 SPICE 兼容仿真器运行：
Current divider v1 1 0 r1 3 0 2k r2 4 0 3k r3 5 0 5k vitotal 2 1 dc 0 vir1 2 3 dc 0 vir2 2 4 dc 0 vir3 2 5 dc 0 .dc v1 6 6 1 .print dc i(vitotal) i(vir1) i(vir2) i(vir3) .end
仿真输出四电流：总电流（负值）与三支路电流（正值）。代数和为零，确证基尔霍夫电流定律。
