三相发电机相序：机理、检测与接线反转

三相发电机

回顾前文三相发电机设计，观察磁体旋转对生成电压的影响。

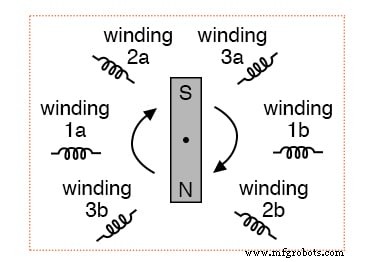

三相发电机

120° 相移直接源于三绕组对的实际角位移。若磁体顺时针转，绕组 3 在绕组 2 后 120° 轴旋转达到电压峰值，绕组 2 又在绕组 1 后 120°。磁体在不同轴角经过各极对。

绕组布局决定各绕组交流波形间相移。以绕组 1 为参考（0°），绕组 2 为 –120°（或 +240°），绕组 3 为 –240°（或 +120°）。

相序

顺时针轴旋转产生可重复序列：1 → 2 → 3。序列持续只要发电机持续旋转。

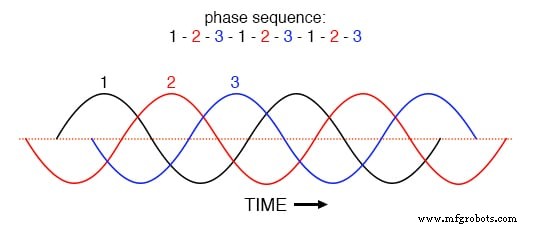

顺时针旋转相序：1-2-3。

反转轴向（逆时针）交换顺序为 3 → 2 → 1。此时绕组 2 超前绕组 1 120°，绕组 3 再超前绕组 2 120°。

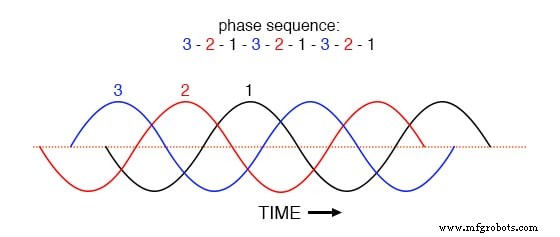

逆时针旋转相序：3-2-1。

多相系统中电压波形排列称为相位旋转或相序。纯电阻负载下序列无差异——幅值无论 1-2-3 或 3-2-1 均相同。但某些三相应用，尤其是涉及不平衡无功负载，对相位旋转方向敏感。

相序检测器

标准电压表电流表无法揭示活电系统相序。简单检测电路用电容器在电压电流间引入相移，表现为两指示灯亮度差异。

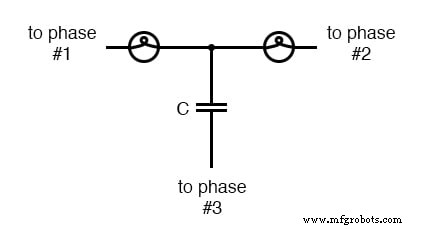

相序检测器比较两灯亮度。

两灯丝电阻功率相同。电容选型使其在系统频率下电抗约等各灯电阻。若用等值电阻替代电容，电路平衡，两灯等亮。电容引入第三支路 90° 相移，基于相对相位偏移歪斜两灯所见电压电流。

相序检测器 SPICE 分析

以下 SPICE 仿真标记 phase rotation detector – sequence = v1‑v2‑v3，演示 90° 相移效应。

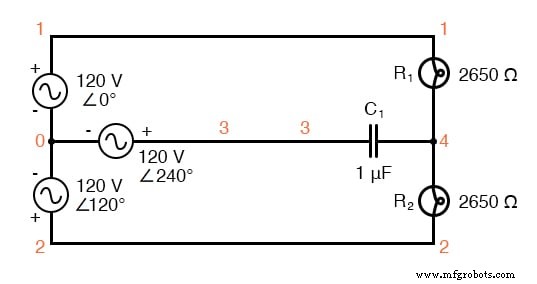

相序检测器 SPICE 电路。

phase rotation detector -- sequence = v1-v2-v3
v1 1 0 ac 120 0 sin
v2 2 0 ac 120 120 sin
v3 3 0 ac 120 240 sin
r1 1 4 2650
r2 2 4 2650
c1 3 4 1u
.ac lin 1 60 60
.print ac v(1,4) v(2,4) v(3,4)
.end
freq v(1,4) v(2,4) v(3,4)
6.000E+01 4.810E+01 1.795E+02 1.610E+02

电容相移使第一灯电压降至 48.1 V，第二灯升至 179.5 V，导致第一灯变暗、第二灯变亮。反转相序（即 phase rotation detector – sequence = v3‑v2‑v1）结果反转：第一灯变亮、第二灯变暗。

phase rotation detector -- sequence = v3-v2-v1
v1 1 0 ac 120 240 sin
v2 2 0 ac 120 120 sin
v3 3 0 ac 120 0 sin
r1 1 4 2650
r2 2 4 2650
c1 3 4 1u
.ac lin 1 60 60
.print ac v(1,4) v(2,4) v(3,4)
.end
freq v(1,4) v(2,4) v(3,4)
6.000E+01 1.795E+02 4.810E+01 1.610E+02

因此相序由发电机旋转磁体经过极对顺序决定，反转轴向改变该顺序。实践中终端用户无法反转国家电网组合发电机旋转，但可通过交换三相负载任意两根火线实现相同效果。

交换火线

交换两火线是反转相序的直接方法。考虑运行中 1-2-3 旋转：1-2-3-1-2-3-… 反转为 3-2-1 等价于交换任意两线。结果总是反转顺序（如 2-1-3、1-3-2、3-2-1）。

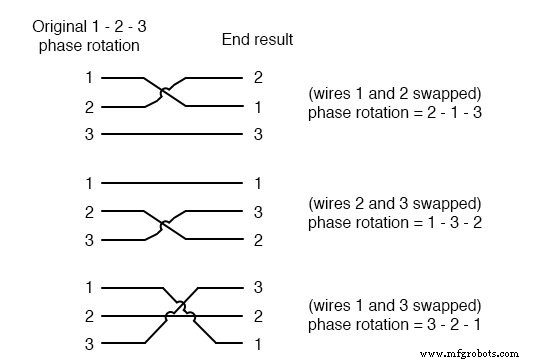

交换任意两线的所有可能性。

回顾

• 相位旋转（或相序）指多相交流源电压波形达到峰值的顺序。三相系统仅两序列：1-2-3 和 3-2-1，对应发电机两可能旋转方向。
• 相序对纯电阻负载无影响，但影响不平衡无功负载，相序检测器电路演示了这一点。
• 反转相序可通过交换馈电三相负载的任意两根火线实现。
