PCB 设计：如何设计 PCB（分步和图示）

PCB设计：如何设计PCB（使用555定时器的LED闪光灯电路PCB设计示例）

（LED闪光灯电路示例PCB的分步和图示）

什么是PCB“印刷电路板”？

PCB 代表“印刷电路板”。在这块板上，所有组件都通过铜线焊接和互连。 PCB可以是单层的，也可以根据人的需要上多层，但大部分软件最多支持14层。

最常用的PCB是单面PCB，PCB不同层上的元件和导体通过称为过孔的镀通孔连接。在软件中设计PCB，然后将软件文件提供给制造商，其余的工作都是实用的，不在本文的范围内。本文仅介绍如何在软件中设计特定电子电路的 PCB。

• 别忘了阅读：Arduino 编程：什么是 Arduino 以及如何编程？

在 Ares Capture Proteus 中进行 PCB 设计。

软件介绍：
我们将在本教程中使用的软件是 Labcenter 电子版本，通常称为 ARES PCB。这是完全专业的软件。它的学生版也可以免费下载，但功能有限。

该软件最多支持14层PCB，并配备了所有现代工具，能够制作有效和准确的PCB。我们可以根据应用改变轨道、焊盘的宽度。设计人员可以设计自定义板形状。该软件的输出可以具有设计者可选择的不同格式，例如PCB可以导出为PDF、JPEG等多种格式。

其库包括数千种常用和很少使用的通孔和SMD器件。还有一个用于杂项的类别。还有一个非常有用的工具，我们可以通过它对库中没有封装的所有设备进行封装，因此我们可以说该软件满足了 PCB 设计人员的所有需求，并受到专业人士的强烈推荐。

• 另请阅读：如何测试和修复印刷电路板 (PCB) 缺陷？

逐步PCB设计教程：（在我们的示例中，我们将使用LED闪光灯电路并设计其PCB）。

注意：认为您已经安装了该软件并具备电子基础知识。

第一步 .
点击此图标运行软件。

如果你正确安装了这个软件，那么这个窗口就会出现在屏幕上。

这个黑屏就是工作的地方。您所有的 PCB 工作都将来到这里，出现在黑色网格屏幕中心的蓝点就是工作场所的中心。

• 相关文章：如何使用 555 定时器 IC 制作简单的 LED 闪烁电路

第 2 步。

根据您的原理图/电子电路列出组件和设备。

注意：认为您已经绘制了无错误的电路原理图，您要对该原理图电路进行PCB设计。

在这个简单的PCB设计示例中，我们使用下面的原理图。这是使用 555 Timer 和其他基本电子元件的一个 LED 的基本电子 LED 闪光灯电路。（零件的详细信息可以在步骤 3 中找到）。

相关文章：ATMega 微控制器是什么以及如何用它制作 LED 项目？

第 3 步。

现在我们必须找到零件。如您所见，我们需要以下用于 LED 闪光灯电路的基本电子元件，其中闪光灯意味着持续开启和关闭。

1. 1) 8针555定时器IC的底座。
2. 3 个 ¼ 瓦额定值的电阻器（两个为 1kΩ，最后一个为 10kΩ）。
3. 2个轴向电容（1个10μF电解电容，2个0.01μF陶瓷电容）。
4. 5 毫米 LED（红色）。
5. 电源连接器。
6. 9V 直流电池。

这些部分中的每一个都可以按照它们所属的类别进行搜索。

相关文章：什么是树莓派？使用树莓派创建项目

第 4 步。
现在点击左侧竖条上的这个按钮。当您滚动它时，它会显示包模式。

而当你点击白色区域的打包模式时，你会看到两个按钮，上面写着“P”和“L”。

第 5 步。

现在点击“P”。当您单击“P”时，将出现新窗口，在该窗口中您将找到所有部分。

如您所见，有类别和类型。选择所需的类别，然后选择适当的类型，所有符合上述条件的组件都将显示在上面的窗口中的空白处。

假设，我们要搜索 ¼ 瓦的电阻。我们像这样搜索那部分。

第 6 步。

选择“RES40”，因为它是 ¼ 瓦电阻。

双击那个RES40包，这个包将被添加到设计窗口中写Packages的左侧垂直空白处。

喜欢这个。

现在以同样的方式在“类型”菜单中搜索电容器并选择“CAP20”。

现在我们需要 555 的 8 针 DIL（双列直插式封装）。像之前的组件一样搜索它。

现在您需要的最后一件事是将电线连接到电路板的电源连接器。

第 7 步。

一旦所有组件都添加完毕，您就可以开始PCB布线了。

像这样把所有需要的组件放在工作场所。

第 8 步。

现在你要按照原理图把它们连接起来。

要连接所有组件，您必须使用窗口左侧垂直栏中的线工具。

第 9 步。

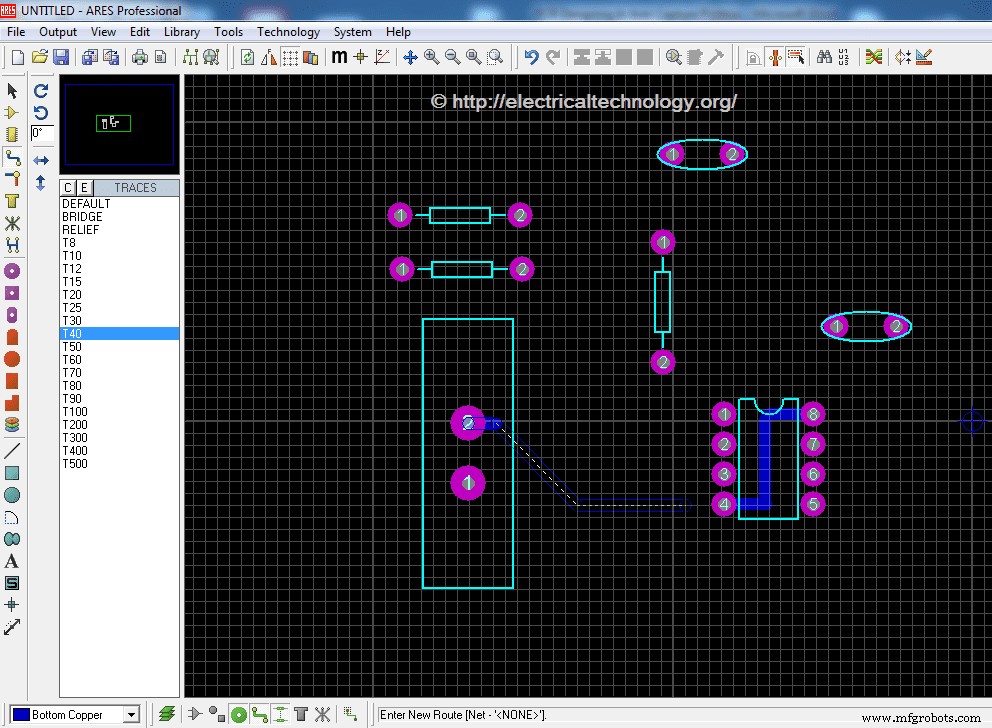

选择track模式后，现在就可以开始走线了。如您所见，默认焊盘非常窄，您必须为焊盘窄的组件选择合适的焊盘。
选择焊盘模式（如下图所示）。

第 10 步。

之后，将合适的焊盘放在所有窄焊盘上，然后开始布线。

第 11 步。

按照原理图连接元件。 处理中……

完成LED闪光灯电路PCB设计。

第 12 步。

现在从左下层选择“board Edge”层，选择下拉菜单。

第 13 步。

选择板边缘层后，在您的PCB艺术品周围画一个矩形。这将是您的 PCB 板尺寸。

从左侧菜单中选择矩形。

这都是关于基本和简单的PCB设计，更多技术细节将在后续帖子中发布。敬请期待。
