使用 Arduino 的早期洪水检测系统 - 源代码

早期洪水 监控 系统 - 电路和项目源代码

在发展中国家和非发展中国家，洪水都是造成人类和动物生命财产损失的大规模自然灾害。全球许多地方每年都会发生由海洋地震、飓风、降雨和其他自然灾害引起的洪水。

在降雨期间，各个地理区域未管理的排水系统导致洪水泛滥，许多人丧生。如果我们有一些系统可以让我们对洪水进行早期预警，那么我们就可以挽救人们的生命。一种利用技术检测水位升高并提前提醒人们疏散的系统。

所以在这个项目中，我们为您带来了一个原型，它可以用来检测一些池塘、大坝或水库的水位，然后使用蜂鸣器发出警报。这只是一个小型原型，我们将在其中使用 Arduino UNO、超声波传感器、蜂鸣器、LCD 和一些连接线。

相关项目：

• 自动植物浇水和灌溉系统 - 电路、代码和项目报告
• 雨警报电路 - 雪、水和雨探测器项目

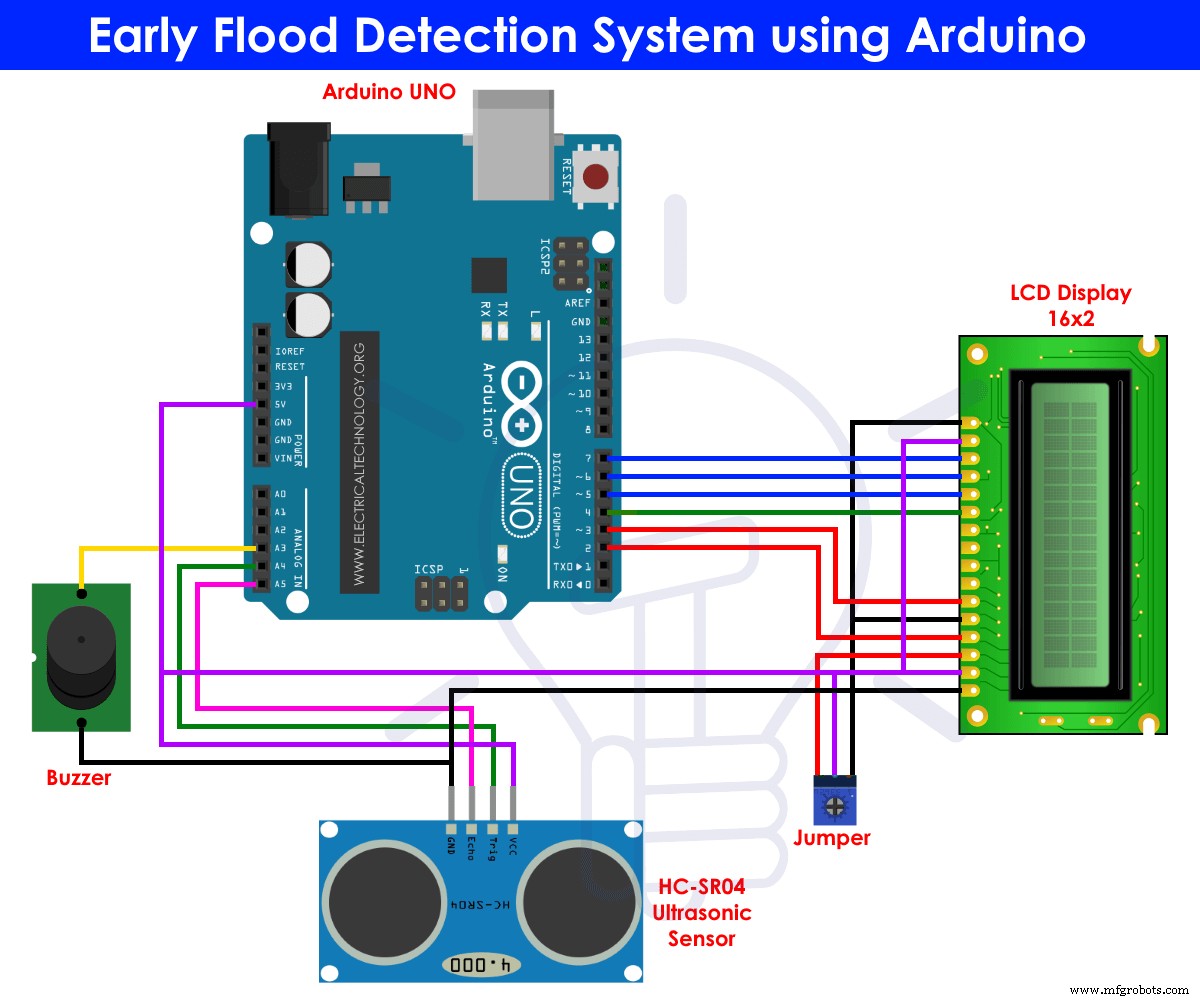

早期洪水检测电路图

需要的组件

• Arduino UNO
• HC-SR04 超声波传感器
• 蜂鸣器
• 16×2 液晶显示屏
• 跳线或连接线

相关项目：

• 使用 Arduino 和超声波传感器进行距离测量
• 使用 Arduino UNO 的可变电源 - 电路和代码

现在，让我们一一了解这个基本电路中用到的元件。

Arduino UNO

Arduino 是一个用于开发电子项目的开源平台。它可以随时轻松地进行编程、擦除和重新编程。市场上有很多 Arduino 板，如 Arduino UNO、Arduino Nano、Arduino Mega、Arduino lilypad 等，根据用途有不同的规格。

在这个项目中，我们将使用Arduino UNO来自动控制家电。它上面有 ATmega328 微控制器 IC，以 16MHz 时钟速度运行。功能强大，可在 USART、I2C 和 SPI 通信协议上工作。

这个板子通常是使用软件 Arduino IDE 使用 micro USB 电缆进行编程的。 ATmega328 带有预编程的板载引导加载程序，无需外部硬件帮助即可更轻松地上传代码。它在制作电子项目或产品方面有着广泛的应用。开发板采用C和C++语言编写，非常易学易用。

相关项目：

• 水位指示器电路图 - 两个简单的项目
• 使用 SRF04 的全自动水位控制器

Arduino IDE 让编程变得更加容易。它将代码分为两部分，即 void setup() 和 void loop()。函数 void setup() 只运行一次，主要用于启动某个进程，而 void loop() 包含应该连续执行的代码部分。

该模型由6个模拟输入引脚和14个数字GPIO引脚组成，可用作输入输出，其中6个提供PWM输出和模拟使用pinMode()、digitalWrite()、 digitalRead() 和analogRead() 函数。 6个模拟输入通道通道从引脚A0到A5，提供10位分辨率。

该板可以使用工作在 5 伏的 USB 电缆或工作在 7 到 20 伏的直流插孔供电。板载稳压器可产生 3.3 伏电压，用于运行低功率设备。

由于 ATmega328 工作在 USART、SPI 和 I2C 通信协议上，有 0 (Rx) 和 1(Tx) 引脚用于 USART 通信、SDA (A4) 和 SCL (A5) SPI 通信协议的 I2C 和 SS (10)、MOSI (11)、MISO (12) 和 SCK (13) 引脚。

相关项目：

• Arduino 对象检测自动门铃
• 使用 Arduino 的自动夜灯

HC-SR04超声波传感器

HC-SR04 是一种超声波传感器，可帮助在许多地方测量距离，无需人工接触。它的工作原理与雷达和声纳相同，提供了一种以非常精确的方式测量距离的有效方法。

理论上它可以测量最远450厘米的距离，但实际上它可以测量2厘米到80厘米的距离，精度为3毫米。工作电压为 5 伏，电流小于 15 毫安，频率为 40 赫兹。

HC-SR04上安装了一个发射器和一个接收器。距离是用我们在学校学过的基本速度、距离和时间公式计算的，即

距离 =速度 x 时间

HC-SR04传感器的发射器在空气中发射超声波。如果该波被传感器范围内的某个物体反射，则空气中的反射波被传感器的接收器接收。所以用上面的公式计算距离我们应该知道速度和时间。

我们知道超声波的普遍速度在330m/s左右。时间由微控制器上的电路测量。在超声波返回接收器的时间段内，回波引脚变高。这样我们就可以计算出物体与HC-SR04超声波传感器之间的距离。

相关项目：

• 自动铁路闸机控制系统 - 电路和源代码
• 车速检测电路 - 工作原理和源代码

HC-SR04与Arduino UNO接口

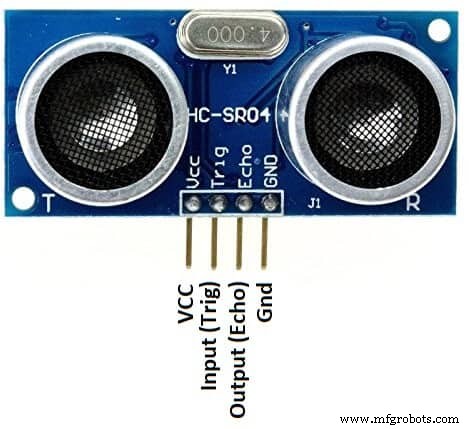

HC-SR04超声波传感器可与Arduino、PIC、Raspberry Pi等所有微控制器一起使用。在这个项目中，我们将HC-SR04超声波传感器与Arduino UNO接口. HC-SR04模块有四个引脚：VCC、GND、Trig和Echo。

我们为 HC-SR04 模块提供 5 伏电压和 GND 到 Arduino UNO。触发引脚和回声引脚是输入和输出引脚，因此它们必须连接到 Arduino UNO 的输入和输出引脚。所以要测量距离，我们首先将触发引脚设置为“高”10微秒，然后设置为“低”。

这将产生一个频率为 40 kHz 的超声波到达物体并反射回模块的接收器。如果波检测到某个物体，它会立即返回模块的接收器部分，并且回波引脚在返回传感器的时间段内变为“高电平”。

现在这个时间段乘以 330 m/s 的波速就是 HC-SR04 模块和物体之间的距离。

相关帖子：

• 智能家居自动化系统 - 电路和源代码
• Arduino PWM 编程及其在 Arduino 中的功能

16×2 LCD 显示屏

将 16 X 2 LCD 与 Arduino UNO 连接起来非常简单。市场上有各种类型的 LCD，但我们在这个项目中使用的是 16×2，这意味着它有两行，每行可以显示 16 个字符。

这个模块上有来自日立的 HD44780 驱动程序，有助于与微控制器进行接口和通信。此 LCD 可以工作在 4 位模式和 8 位模式。在 4 位模式下，只需 4 个数据引脚即可在 LCD 和微控制器之间建立连接，而在 8 位模式下，则需要 8 个数据引脚。

这里我们将在 4 位模式下使用它，因为它需要更少的电线并简化电路。再来看看16×2 LCD的管脚说明。

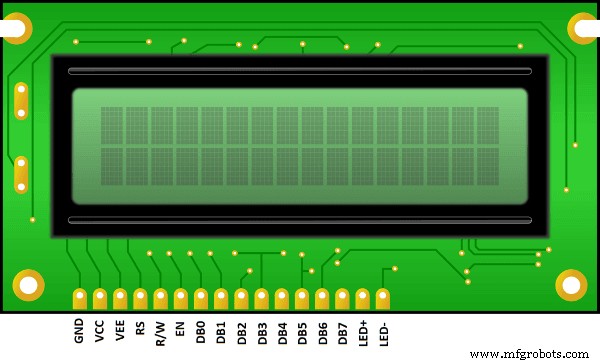

16×2液晶模组管脚说明：

液晶屏上的引脚	说明
VSS	接地针
VCC	+5V供电
VEE	改变LCD对比度的引脚
RS	寄存器选择：数据模式或命令模式
RW	读写模式
E	启用液晶屏
DB0-DB7	数据和命令使用这些引脚输入
LED+	背光LED的阳极
LED-	背光LED的阴极

这个LCD没有自己的光，所以屏幕后面有一个LED作为显示器的背光。将此 LCD 与 Arduino UNO 连接非常简单，因为 Arduino IDE 提供了一个 LiquidCrystal 库，该库具有许多内置功能，可以更轻松地初始化和打印显示器上的任何内容。本项目中我们主要会用到的LCD功能有：

LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
lcd.begin()
lcd.clear()
lcd.print()

洪水预警系统工作原理及源码

一个超声波传感器将被放置在某个基准面，这样发射器和接收器将面对水位。 Arduino UNO 将测量传感器与水位之间的距离。

LCD 会打印它们之间的距离。我们将为洪水水位设置一些基准，当水位达到基准时，我们会将蜂鸣器设置为“高”，LCD 将打印警告洪水的文本。

代码说明

#include
LiquidCrystal lcd(2,3,4,5,6,7);
lcd.begin(16,2);

内置LCD显示库。函数 LiquidCrystal lcd() 获取连接到 Arduino UNO 的数据的引脚号。 Lcd.begin() 启动 16×2 LCD。

pinMode(18,OUTPUT); //trigger pin
pinMode(19,INPUT);  //echo pin
pinMode(20,OUTPUT); //buzzer

引脚18和20分别设置为触发器和蜂鸣器的输出引脚，引脚19设置为回声引脚的输入。

t=pulseIn(19,HIGH);
dist=t*340/20000;

时间变量“t”检测触发引脚设置为高电平之前的时间量，该时间进一步用于计算以厘米为单位的时间并将值存储在变量“dist”中。

if(dist<40)
{
 digitalWrite(20,HIGH);
 lcd.clear();
 lcd.setCursor(0,1);
 lcd.print("Water level is rising. Kindly evacuate");
 delay(2000);
}
else
{
 digitalWrite(20,LOW);
 delay(2000);
}

在这段代码中，我们将洪水条件设置为水位和超声波传感器之间的距离变为40cm。因此，当水位达到 40 厘米或低于 40 厘米时，蜂鸣器将设置为高电平发出警报，液晶显示屏将打印并显示洪水警报消息。

完整源代码：

#include
LiquidCrystal lcd(2,3,4,5,6,7);

float t = 0;
float dist = 0;

void setup()
{
 lcd.begin(16,2);
 pinMode(18,OUTPUT); //trigger pin
 pinMode(19,INPUT);  //echo pin
 pinMode(20,OUTPUT); //buzzer
 lcd.setCursor(0,1);
 lcd.print(" Water Level Detector");
 delay(2000);
}

void loop()
{
 lcd.clear();
 digitalWrite(20,LOW);
 digitalWrite(18,LOW);
 delayMicroseconds(2);
 digitalWrite(18,HIGH);
 delayMicroseconds(10);
 digitalWrite(18,LOW);
 delayMicroseconds(2);

 t=pulseIn(19,HIGH);
 dist=t*340/20000;

 lcd.clear();
 lcd.setCursor(0,1);
 lcd.print("Distance : ");
 lcd.print(dist/100);
 lcd.print(" m");
 delay(1000);

if(dist<40)
{
 digitalWrite(20,HIGH);
 lcd.clear();
 lcd.setCursor(0,1);
 lcd.print("Water level is rising. Kindly evacuate");
 delay(2000);
}
else
{
 digitalWrite(20,LOW);
 delay(2000);
}
}
