Arduino 面包板:高效原型设计的开源解决方案
原型设计是设计和开发过程的重要组成部分。在 PCB 项目进入更高级阶段之前,它是必不可少的。因此,如果您是数字电子开发者,Arduino 面包板是最佳选择。
在 Arduino 出现之前,初学者学习单片机很困难。他们必须使用昂贵的套件,需要汇编语言编码,这很难使用。
然而,Arduino 通过提供价格实惠、易于使用的平台,并采用 C++ 等高级编程语言编码,改变了游戏规则。
我们将探讨 Arduino 面包板及制作此类板卡所需的步骤。
什么是 Arduino?
Arduino 是一个开源的数字电子软硬件平台、项目和用户社区。该平台设计并构建易于使用的单板单片机及其套件,用于开发数字电子产品。

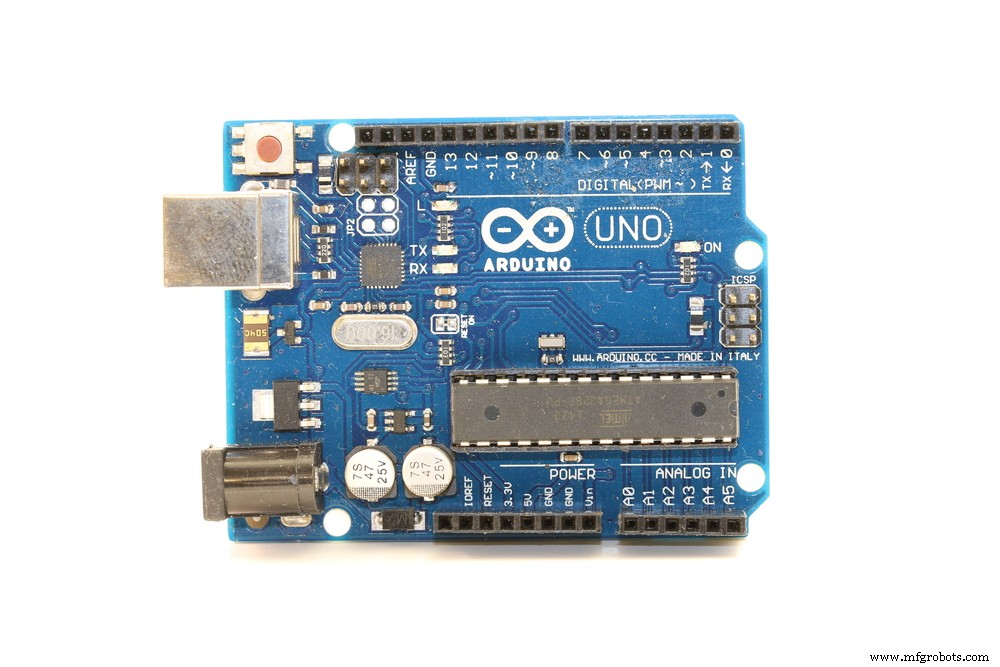

Arduino 电路板
什么是面包板?
另一方面,面包板是一个带有方形穿孔和刻有符号及线条的矩形塑料控制台。它作为组装多个电子元件和单片机(如 Arduino)的构建基座,用于原型设计。
面包板的免焊设计是它与 PCB 的主要区别。

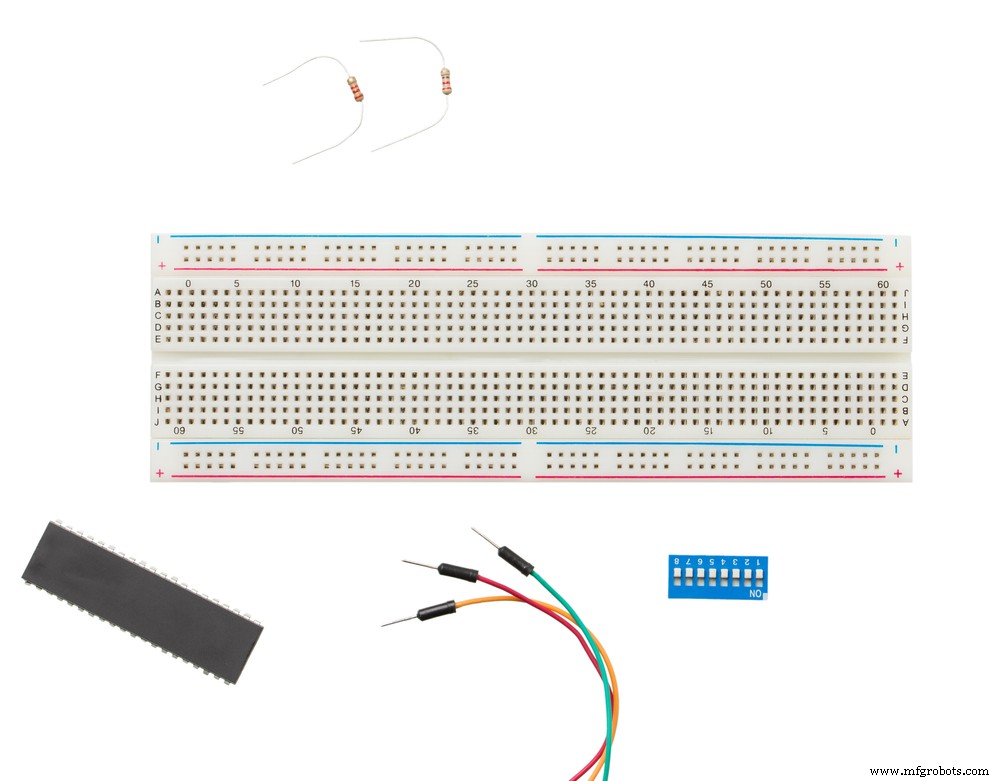

免焊面包板
通常,面包板附带跳线、电源单元和电子元件,如晶体管、电阻和电容。
Arduino 的一些规格
- 工作电压:7-12V (DC 接口),5V (USB)
- 数字 I/O 引脚:14 个(其中 6 个用于 PWM 操作)
- 模拟输入引脚:6 个
- 用于程序存储的闪存:32KB
- RAM:2KB
- EEPROM:1KB
- 时钟频率:16MHz
- 直流 I/O 引脚输出电流:20mA
构建 Arduino 面包板
在面包板上构建 Arduino 时,单片机(如 ATmega328P)构成裸骨 Arduino 电路套件。但其他部分同样重要,构成电路的其余部分。Arduino ATmega328P 单片机的规格为:

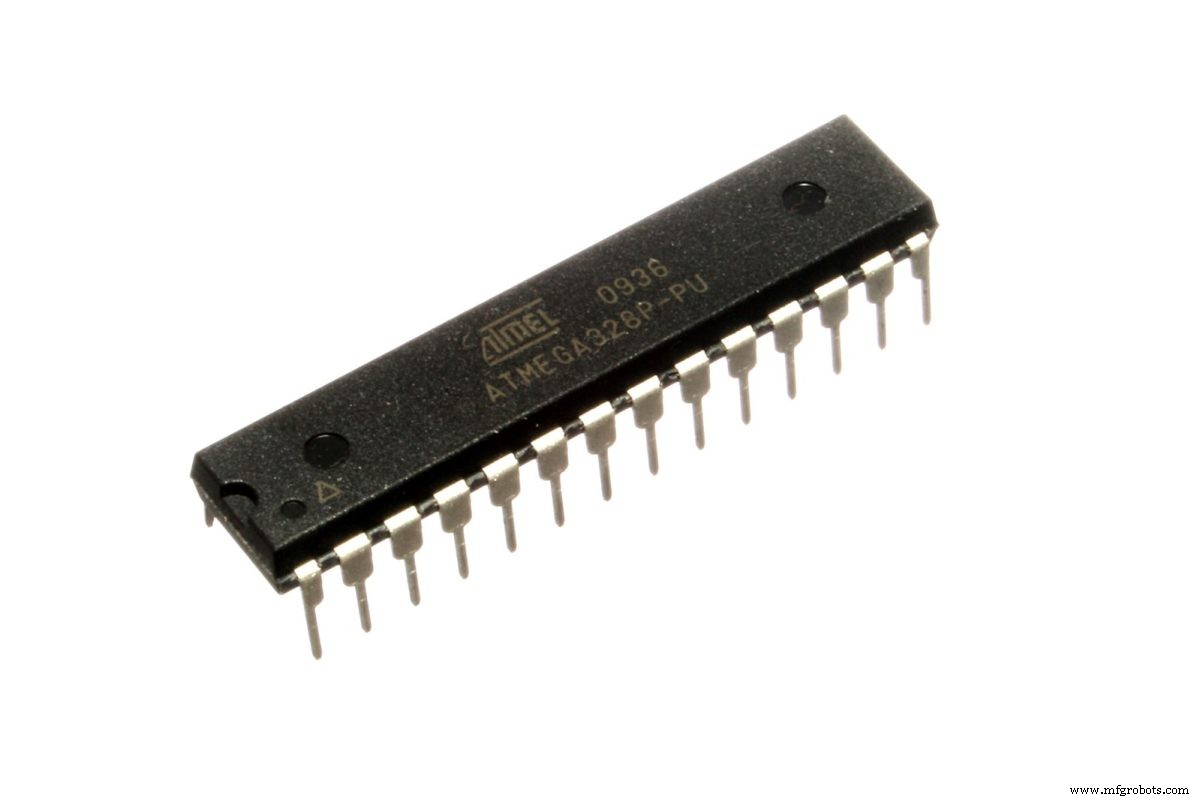

ATmega328P 芯片
来源:Wikimedia Commons
与标准 ATmega328P 单片机相比,面包板 Arduino 选项更好,因为它携带 Arduino 引导加载程序。此引导加载程序允许 Arduino IDE 编程。此外,面包板 Arduino 将为您提供以下优势:
- 更深入地理解 Arduino 硬件工作原理
- 易于扩展
- 低功耗
所需组件

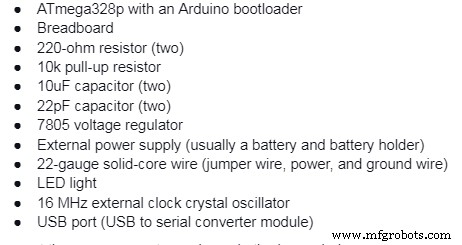

要设置完整项目,您需要以下组件:
按下图所示连接这些组件。

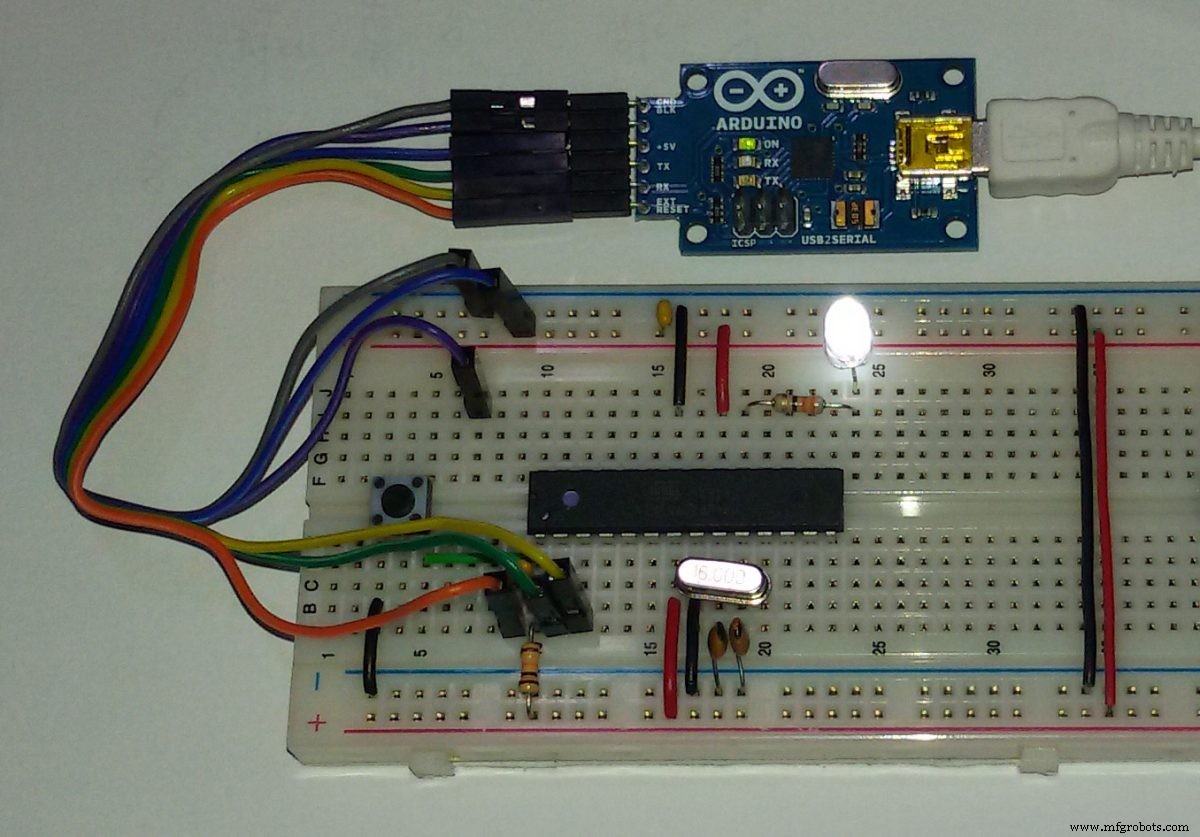

带 USB 转串口模块的 Arduino ATmega328P 面包板
来源:Wikimedia Commons
为了帮助您连接,您需要知道单片机中每个引脚的用途。这是芯片的引脚图。

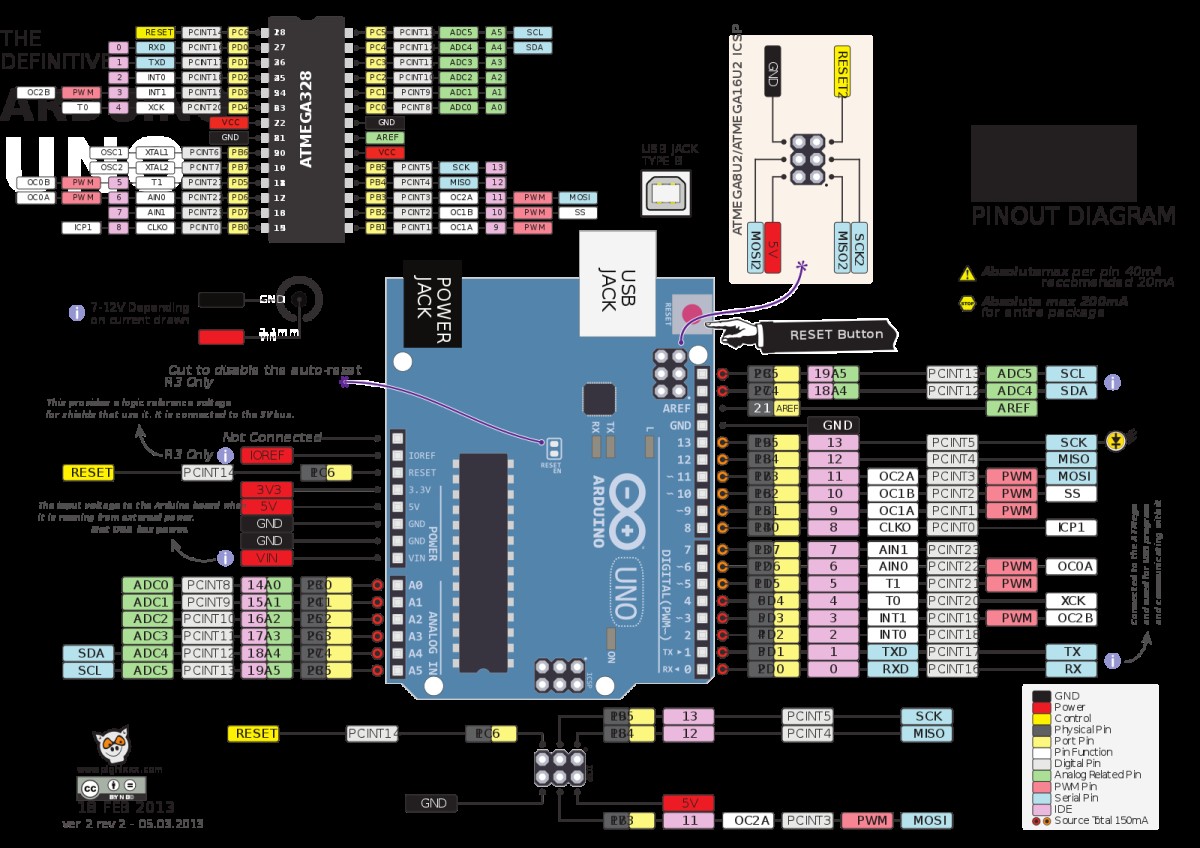

ATmega328P 与 Arduino 开发板的引脚图
来源:Wikimedia Commons
连接外部电源
首先连接面包板电源的布线。该过程涉及将电源和地线安装在电压稳压器所在位置。注意引脚编号以防止任何错误的组件连接。
接下来,在板子底部添加地线和电源线以连接每条轨道。之后,将电压稳压器和电源轨道连接到板子上。
您可以施加到 VCC 引脚的最大电压为 6V,应避免达到此值。使用 3.3-5.5V 之间。
在大多数情况下,9-12VDC 电源(电池)已足够。然而,这是电压稳压器的工作。因此,输入电源应为 7-16V 以从稳压器获得约 5V。
在稳压器的 IN 端与地之间添加 10µF 电容。此外,在右侧轨道的地与电源之间安装类似的电容。
接下来,将 LED 灯和 220 欧姆电阻粘贴到板子左侧,横跨电压稳压器。
解决电源后,是时候加载单片机,然后是 USB 转串口转换器模块。
连接单片机
首先,将芯片插入面包板,如上图所示。接下来,将 10k 上拉电阻从复位引脚连接到 +5V,以防止正常操作中芯片复位。如果接地至 0V,复位引脚将重启单片机。
接下来,将 16 MHz 晶振连接到引脚 9 和 10。将两个 22pF 电容分别连接到这些引脚和地。

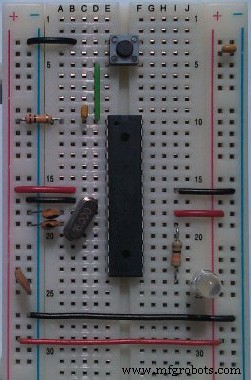

连接到面包板的 ATmega328P 芯片
来源:Wikimedia Commons
之后,在复位和地引脚之间连接一个小型触觉开关,作为复位按钮。有了这个组件,如果您想重启芯片以上传新程序,请拨动开关。
重要的是要注意,某些芯片预编程了闪烁 LED 程序。通常,Arduino 软件包含来自制造商的直接程序。
确保这些引脚按如下方式连接:
- 引脚 7 —— 数字电源电压 (VCC)
- 引脚 8 —— GND
- 引脚 20 —— AVcc —— ADC 转换器电源电压。如果不使用 ADC,应将其连接到输入电源。如果使用 ADC,通过低通滤波器连接到电源。
- 引脚 21 —— AREF —— ADC 模拟参考引脚
- 引脚 22 —— GND
设置完所有内容并连接电池后,板载 LED 应闪烁。LED 灯的目的是检查板子是否获得适量电源或是否短路。
您可以止步于此,但真正的乐趣在于编程 Arduino 面包板。要使用您的代码刷新它,您需要将 USB 转串口转换器模块连接到面包板。
由于您将在计算机的 Arduino IDE 中输入代码,USB 转串口转换器模块提供 USB 端口。您需要该端口通过 USB 线将计算机连接到面包板芯片。
连接 USB 转串口转换器模块
您只需建立这五个连接:
- Rx 接 Tx
- Tx 接 Rx
- Vcc 接 Vcc
- GND 接 GND
- DTR/RTS 通过 10µF 电容接 RST
从那里,您可以在 Arduino IDE 上发挥创意。然后尝试在芯片上运行不同的代码片段,例如进入睡眠模式一段时间。

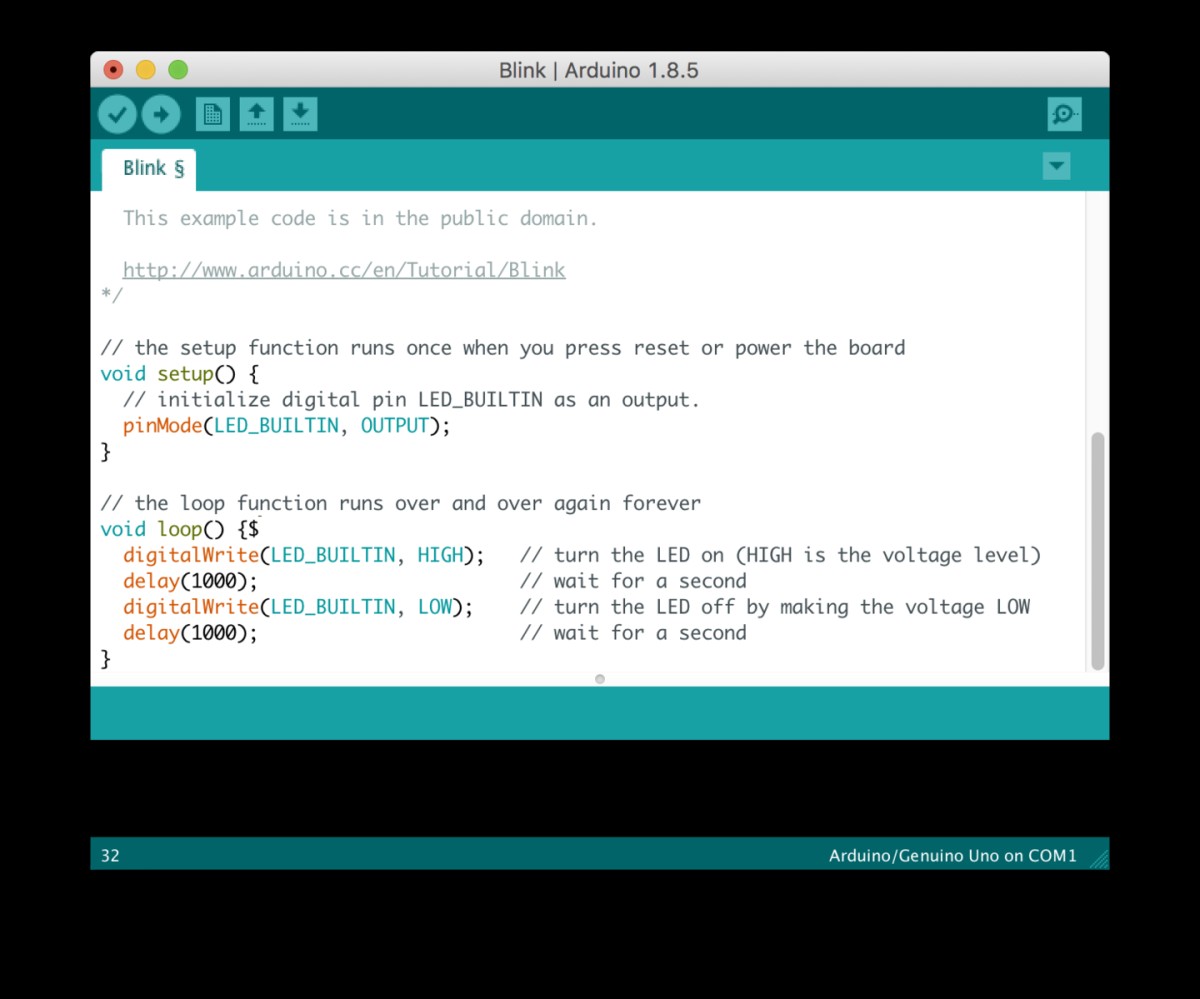

Arduino IDE 上的 LED 闪烁示例代码
来源:Wikimedia Commons
总结
正如您所见,Arduino 面包板为测试和开发提供了易于使用且价格实惠的平台,使其成为初学者数字电子设计师的理想选择。如果您有任何疑问,请联系我们以获取进一步澄清。
