USB PCB设计避坑指南：连接器选型、布局布线与常见故障排查
USB接口作为电子设备通用互联标准，其PCB设计质量直接决定产品连接稳定性、合规性与用户体验。本文系统覆盖USB连接器构造、PCB厚度选型、连接器封装分类、Micro USB机械强化、布局布线铁律、五大常见故障根因与解决方案，为USB PCB设计提供全周期工程指导。
USB连接器基础架构

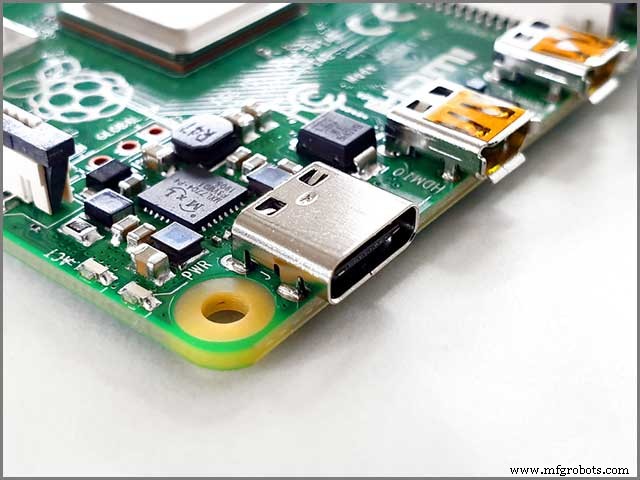

USB接口包含四大核心触点：VBUS(5V供电)、D-/D+(差分数据)、GND(地)。USB 3.0/3.1/3.2/4新增SSRX/TX差分对(超高速通道)、SBU侧带触点。连接器性别：Plug(公头/设备端)、Receptacle(母座/主机端)。规格演进：USB-A/B/Micro/Mini/Type-C，向Type-C统一趋势明确。
连接器内部结构
- 触点系统： 镀金铍铜弹片，最小4针(USB 2.0)，9/12/16/24针(USB 3.x/Type-C)；
- 屏蔽壳： 不锈钢/镀镍黄铜，360°EMI屏蔽，非电气连接，需单点接地防地环路；
- 固定终端： DIP通孔焊脚(机械强度高)/SMT贴装焊盘(薄型化)/混合式，配合板端固定钉/卡扣增强抗拔力。
PCB厚度选型与机械匹配
USB-IF标准：Receptacle焊盘面至外屏蔽壳理论高度2.235mm。
- 标准1.6mm PCB： 通用场景首选，配合标准连接器满足机械尺寸；
- 2.0mm PCB： 结构强度要求高/多层板/金属外壳嵌入场景，优势明显；
- 薄板增厚方案： 1.0/1.2mm板背面贴装不锈钢/铜箔增厚垫片(Shim)，补足至2.235mm理论高度，节省材料成本。

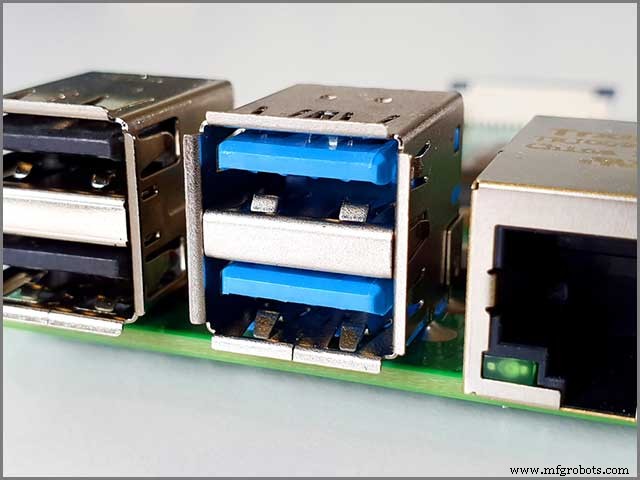

五大Receptacle封装形态选型矩阵
| 封装类型 | 安装方向 | 固定方式 | 典型应用 | 优势 |
|---|---|---|---|---|
| Vertical Mount(垂直贴装) | 垂直板面 | DIP/SMT | 充电座/底座/车载接口 | 机械强度高、便于插拔操作 |
| Vertical Through-Hole(垂直插装) | 垂直板面 | DIP通孔 | 工业/车规/高可靠 | 极强机械锁扣、波峰焊兼容 |
| Mid-Mount(中置贴装) | 板厚中部 | SMT/DIP | 超薄设备/手机/穿戴 | 高度对称、双面可用、极致薄 |
| Top Mount(顶贴) | 板面顶部 | SMT焊盘 | 标准消费电子 | 工艺最简、单面贴装、成本最低 |
| Bottom Mount(底贴) | 板面底部 | SMT焊盘 | 模组化设计/反向安装 | 释放顶层空间、特殊结构适配 |

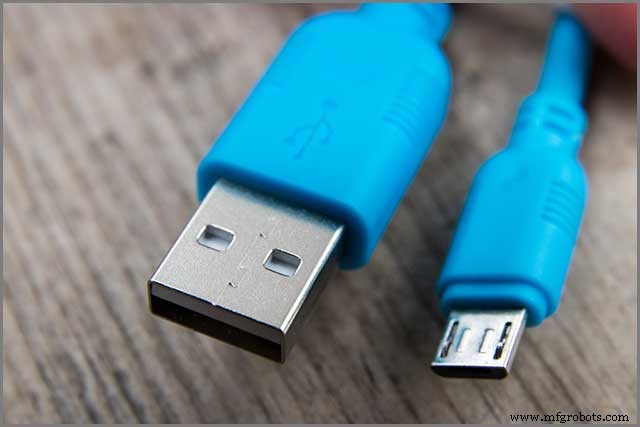

Micro USB机械失效对策
Micro USB因结构不对称、插拔力大、SMT焊点应力集中，极易脱焊/脱板。三大强化方案：
- 优先选用Mid-Mount/DIP通孔封装： 机械应力传导至板内层/通孔壁，而非仅靠表面焊点；
- 卧式扁平Plug设计： 插拔力平行于PCB面，剪切应力最小化；
- 结构胶/热熔胶辅助固定： 连接器本体与PCB间填充中性硅胶/热熔胶，吸收冲击能量，不可覆盖触点区。
PCB布局布线六大铁律
- 焊盘图元精准： 必须使用原厂/EDA官方库封装，Pin-Pin间距/焊盘尺寸/阻焊开窗零误差，防止虚焊/桥连；
- 去耦电容贴近供电引脚： 0402/0201 0.1μF/10μF贴片电容紧贴VBUS Pin，回流路径最短，抑制高频噪声；
- 电源走线宽度达标： VBUS/GND按电流密度计算线宽(内层1A/mm², 外层0.5A/mm²)，必要时走线加粗/铺铜/过孔阵列，防压降/发热；
- 差分对严格等长等宽等间距： D+/D- 90Ω差分阻抗，长度差<0.15mm(1.5ps)，间距恒定，避免模式转换/辐射；
- 屏蔽壳单点接地： Shield Pin仅连接板级GND单点，严禁多点接地形成地环路辐射；
- ESD保护器件贴近连接器： TVS/ESD二极管放置于连接器侧，钳位电压<5V, 结电容<1pF(USB 2.0)/<0.2pF(USB 3.x)，保护PHY芯片。
五大常见故障现场诊断与解决
5.1 接口物理损坏/异物堵塞
- 现象：设备插入无反应/识别不稳定；
- 排查：强光检查异物/针脚变形/外壳开裂→压缩空气清理/镊子整理针脚/更换连接器；
- 预防：结构设计防尘盖/内凹保护/防呆导向。
5.2 驱动/软件配置异常
- 现象：设备管理器黄叹号/未知设备/枚举失败；
- 排查：设备管理器卸载Host Controller重扫描→更新/回滚驱动→检查USB选择性挂起电源策略→病毒查杀；
- 预防：WHQL认证驱动、签名强制、OTA升级机制。
5.3 硬件电气故障
- 现象：VBUS短路/过流保护触发/枚举中断；
- 排查：万用表测VBUS-GND阻抗(正常>10kΩ)→检查扩展槽/排线/母座焊点松动/断裂→更换损坏器件/连接器；
- 预防：VBUS串联PTC/负载开关过流保护、TVS防浪涌。
5.4 热插拔瞬态故障
- 现象：频繁拔插导致枚举失败/设备死机；
- 排查：关机重启→重新插入→设备管理器「扫描硬件改动」→复位USB控制器(禁用/启用)；
- 预防：软件实现热插拔状态机、去抖动逻辑、电源软启动。
5.5 延长线/转接器规格不匹配
- 现象：高速设备(SSD/摄像头)接低速线(USB 2.0延长线)→带宽不足/掉盘/报错；
- 排查：确认线缆标识(USB 3.0/3.1/4 Gen 3×2/Gen 4)、Type-C/Type-A/B/Micro接口对应→更换认证线缆；
- 预防：BOM锁定线缆规格、包装随机线缆全检、用户手册明示线缆要求。
结语
USB PCB设计看似标准化，实则暗藏机械、信号、电源、EMC、软件五大维度工程陷阱。严守：连接器选型匹配结构/协议/可靠性等级、PCB厚度机械适配、差分阻抗/去耦/ESD/屏蔽接地布局铁律、Micro USB机械强化、量产前信号质量/合规性/互操作性三重验证。选用优质连接器供应链(Amphenol/Molex/TE/JAE/得捷/立讯精密)，配合WellPCB专业DFM审查与阻抗测试服务，构建「插即用、用得久、过得了认证」的USB互联体验。
