陷波滤波器设计大全：精准抑制窄带干扰的电路实战

电源纹波、谐波、射频干扰、接地回路……电子系统噪声无处不在。陷波滤波器(Notch Filter/带阻滤波器)专为精准抑制极窄频带干扰而生，如50/60Hz工频嗡嗡声、特定载波泄漏、谐波失真。本文系统覆盖分类、特性参数、5大经典拓扑、双运放调深设计、RLC无源设计、传递函数建模、跨领域应用选型指南。

什么是陷波滤波器？

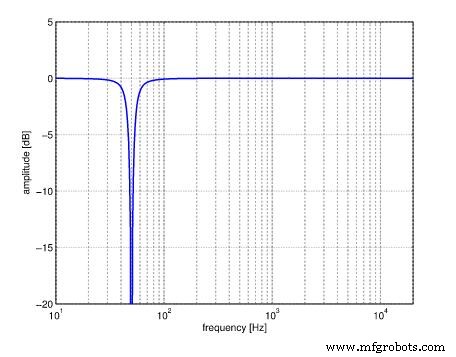

又称带阻滤波器。在极窄频带(陷波频率f₀)提供高衰减(≥40dB)，其余频段低损透传。频响呈尖锐V字形。

三大核心指标

• 窄带宽(Stopband BW)：通常
• 深衰减：陷波深度>40dB(理想∞)，工程常规20-60dB
• 高Q值：Q = f₀/BW，需高增益运放支撑环路增益

五大拓扑分类与电路结构

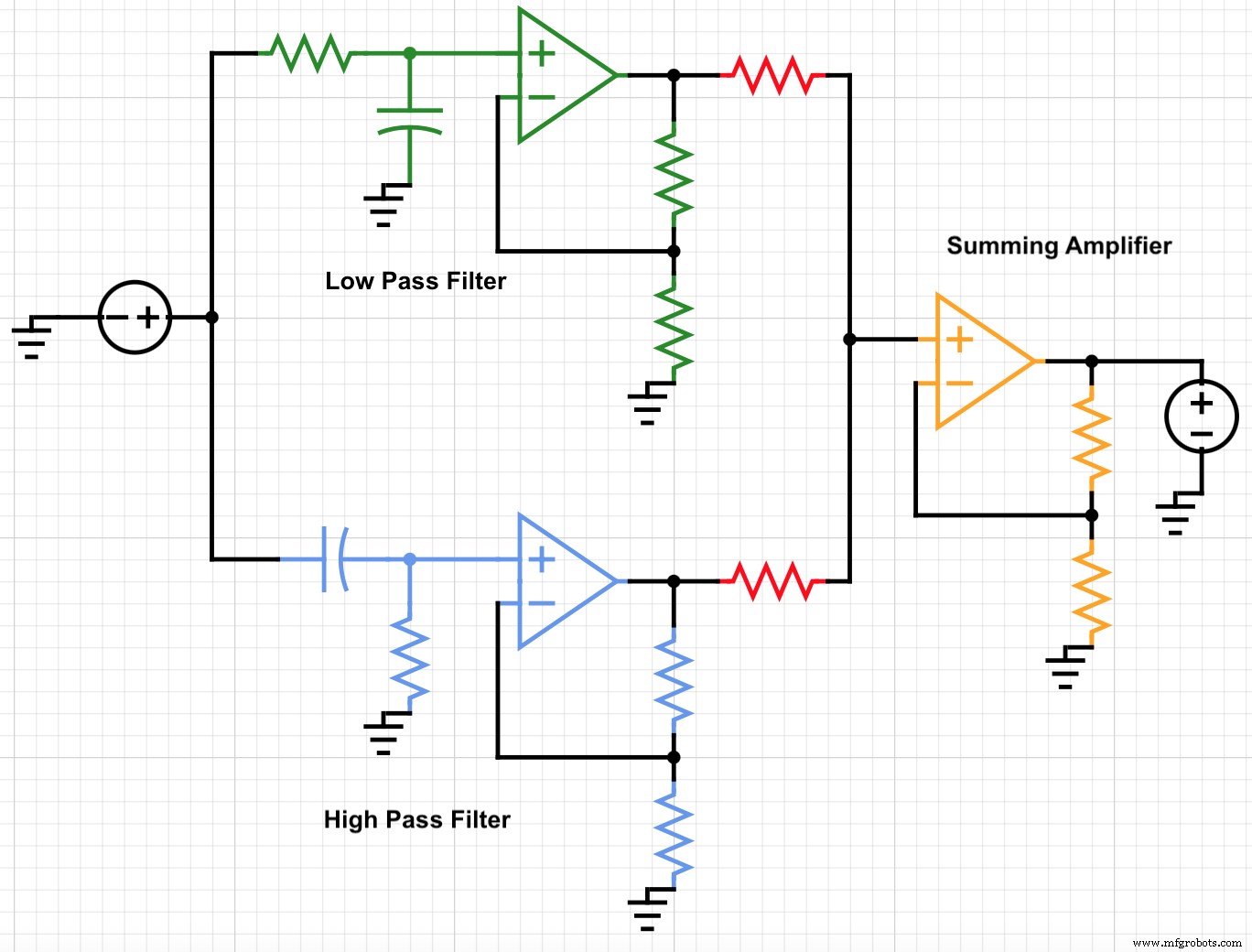

1. 有源陷波器

低通+高通并联求和，运放提供增益/缓冲。灵活性高、可调Q、需供电。

2. 无源陷波器

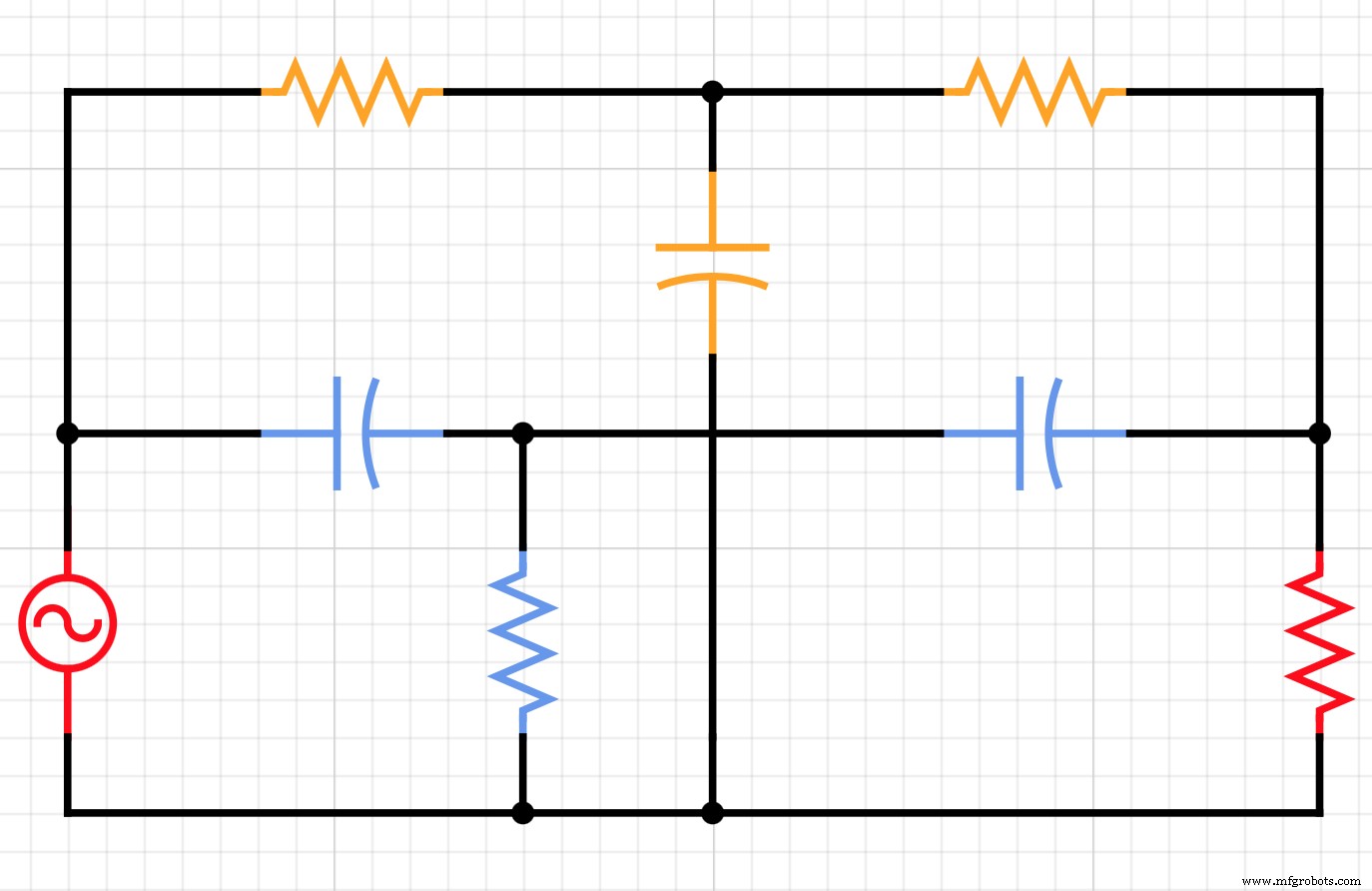

纯R/C/L元件，无需供电，插入损耗大、Q受限、负载敏感。

3. RLC无源陷波器

最简三元件(R/L/C)。串联谐振并联负载/并联谐振串联负载。高频/RF首选，Q受限于元件损耗。

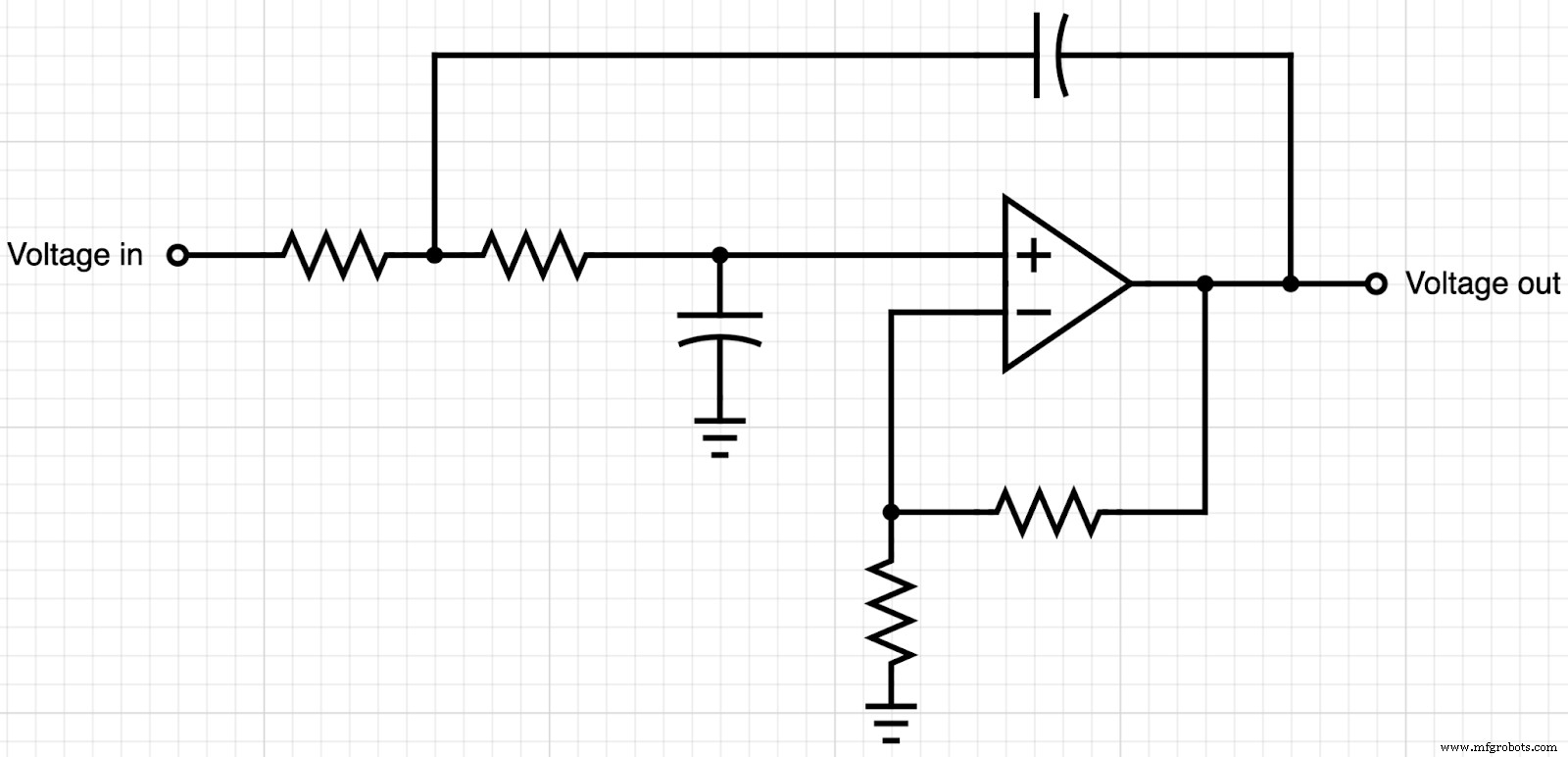

4. 巴特沃斯陷波器

通带极平坦(最大平坦响应)，医疗(ECG/EEG)、仪表、高保真音频首选。可由低通原型变换得陷波形式。

5. FM陷波器 / 光学 / RF / 逆陷波器

• FM陷波：抑制强FM广播信号防接收机饱和，VHF/UHF段
• 光学陷波：薄膜干涉/光栅/光子晶体，激光线抑制、拉曼光谱
• RF陷波：腔体/微带/介质谐振器，基站/雷达滤波
• 逆陷波(带通)：陷波器互补形式，仅通窄带

本质区分：有源含放大器件(运放/三极管)，无源纯无源元件。

经典双T陷波器设计实战

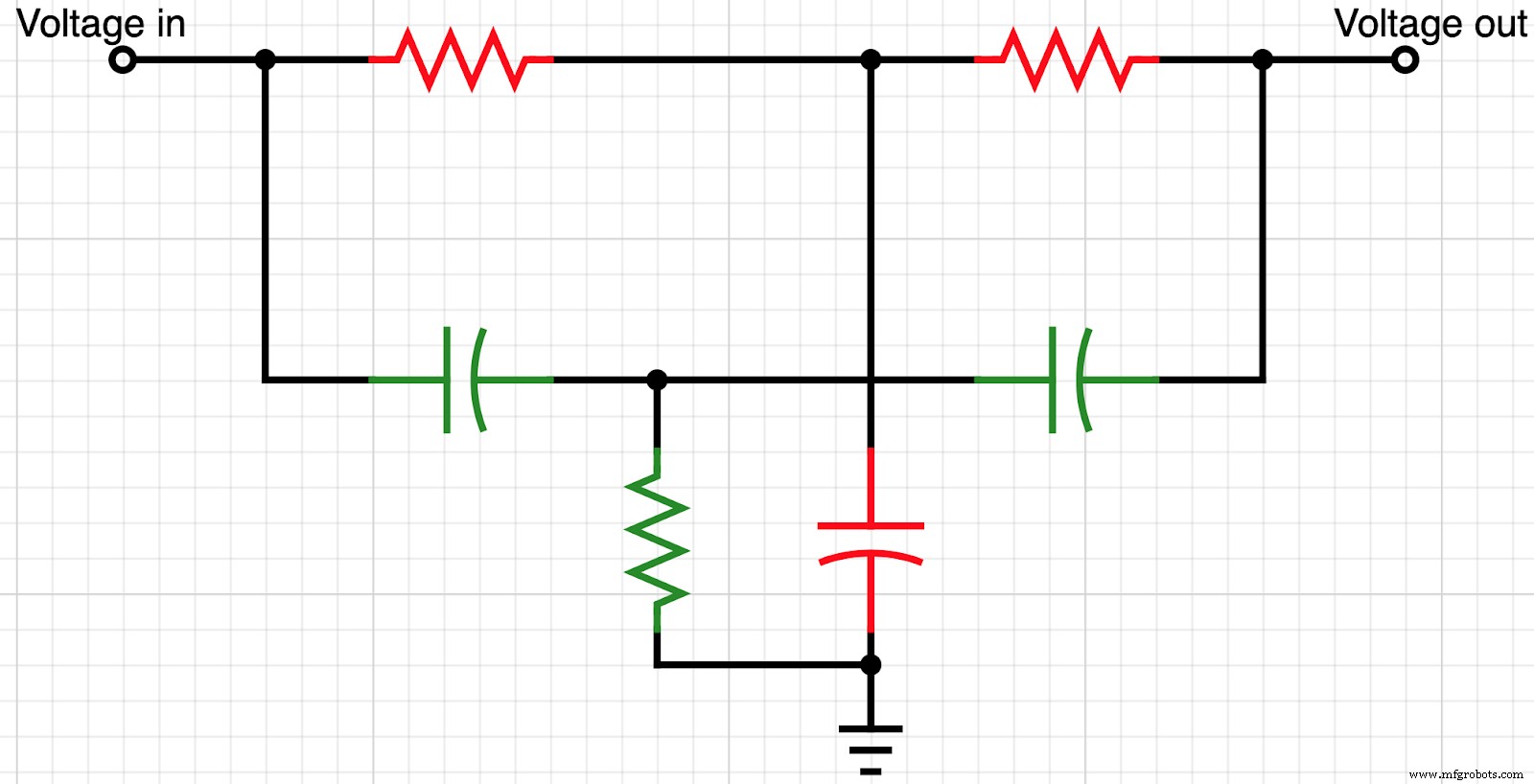

基础双T拓扑

上T(R-C-R)低通 + 下T(C-R-C)高并联 → 陷波。缺陷：Q低(~0.3)，陷波浅，通带增益不平。

单运放增深双T

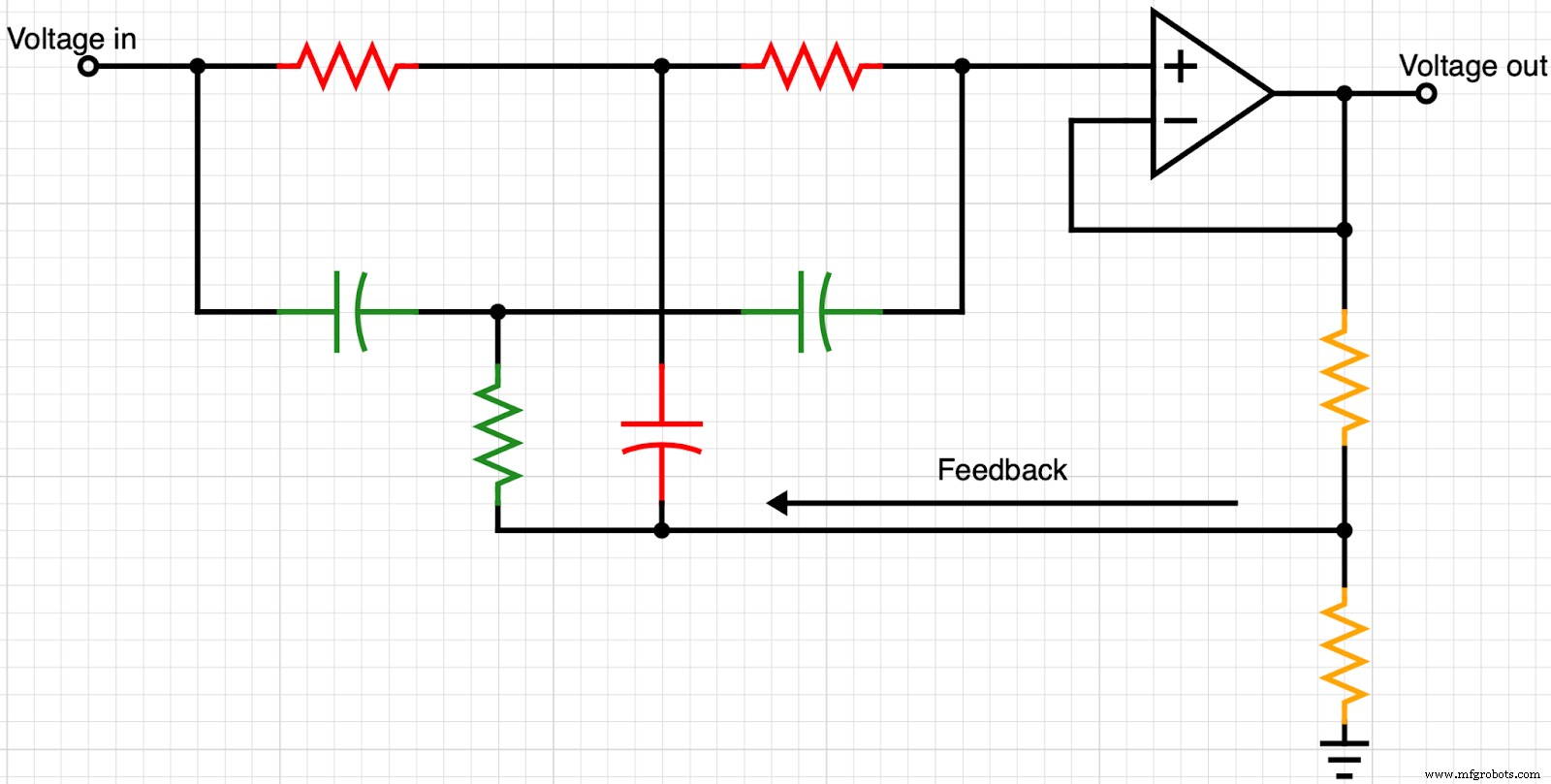

引入运放正反馈提升Q。新问题：通带增益>1，破坏信号电平。

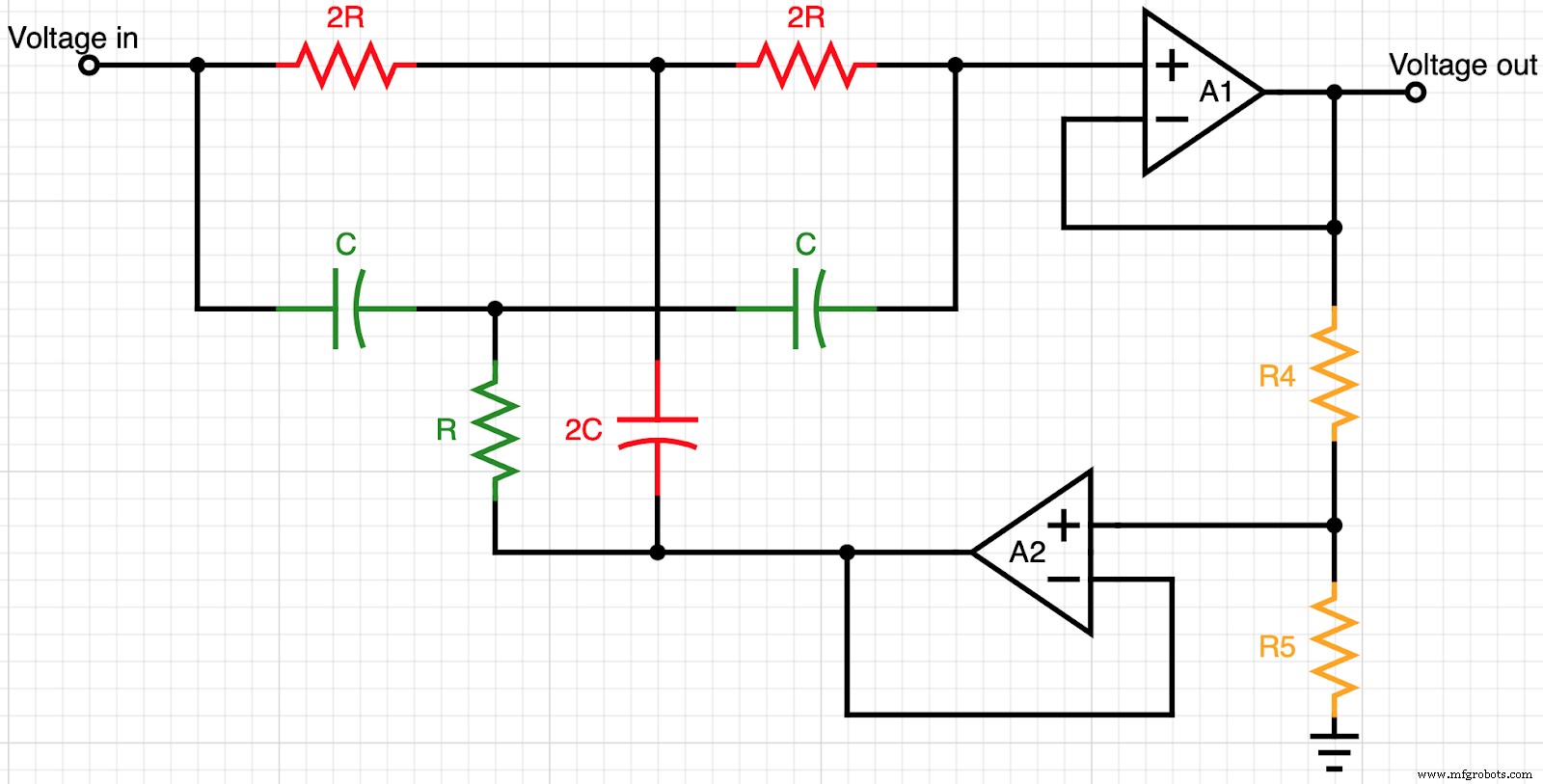

双运放标准陷波器 (工程标准型)

第二级电压跟随器隔离负载，通带增益=1，陷波深度由第一级正反馈系数决定。工程首选拓扑。

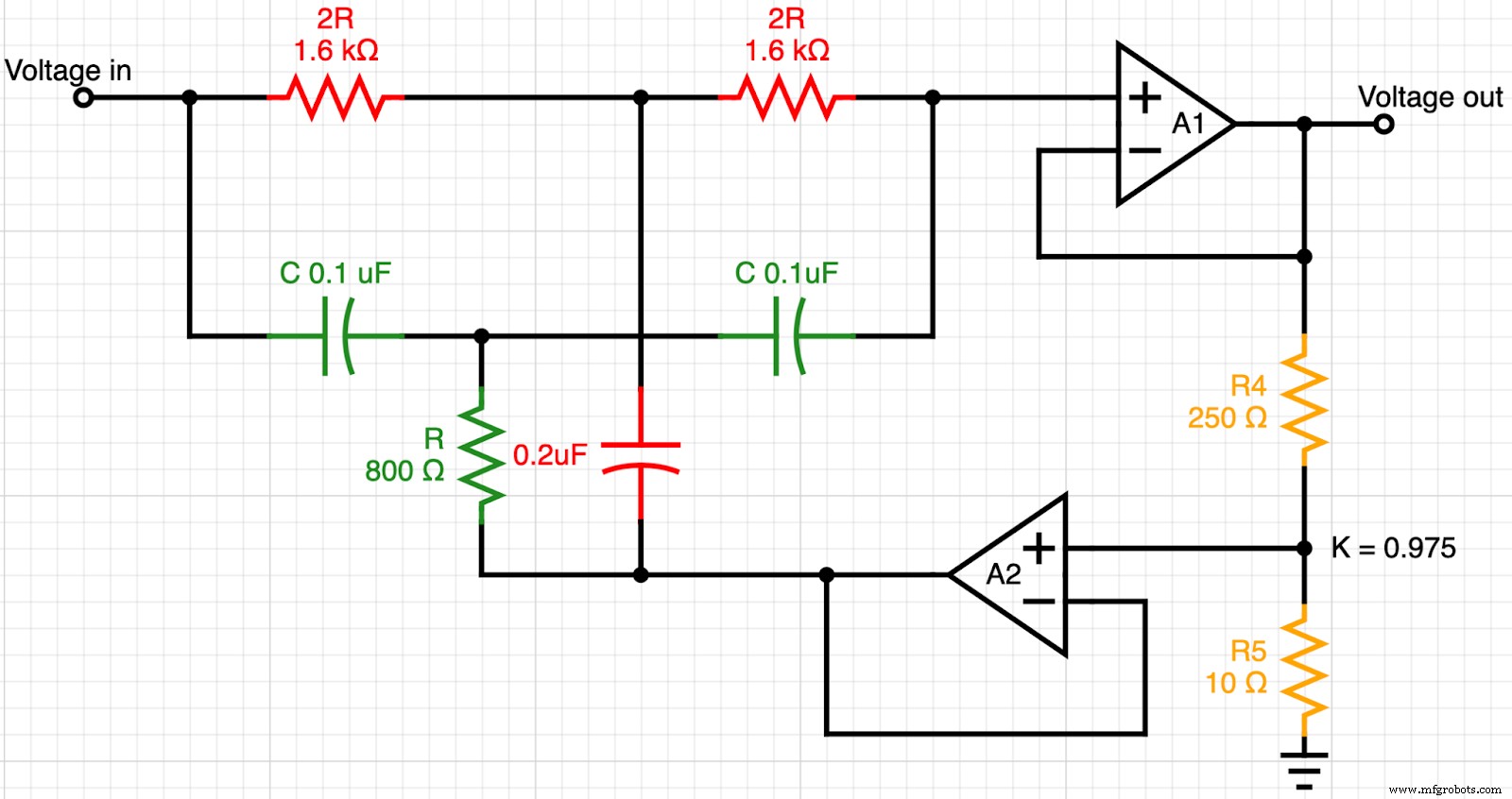

设计实例：f₀=1kHz, BW=100Hz(3dB), C=0.1µF, 陷波深度20dB

陷波频率公式：

f₀ = 1 / (2πRC) → R = 1 / (2πf₀C) ≈ 1.59kΩ

取标准值 R=1.5kΩ/1.6kΩ 微调。
双运放电路参数计算(20dB陷波深度)：

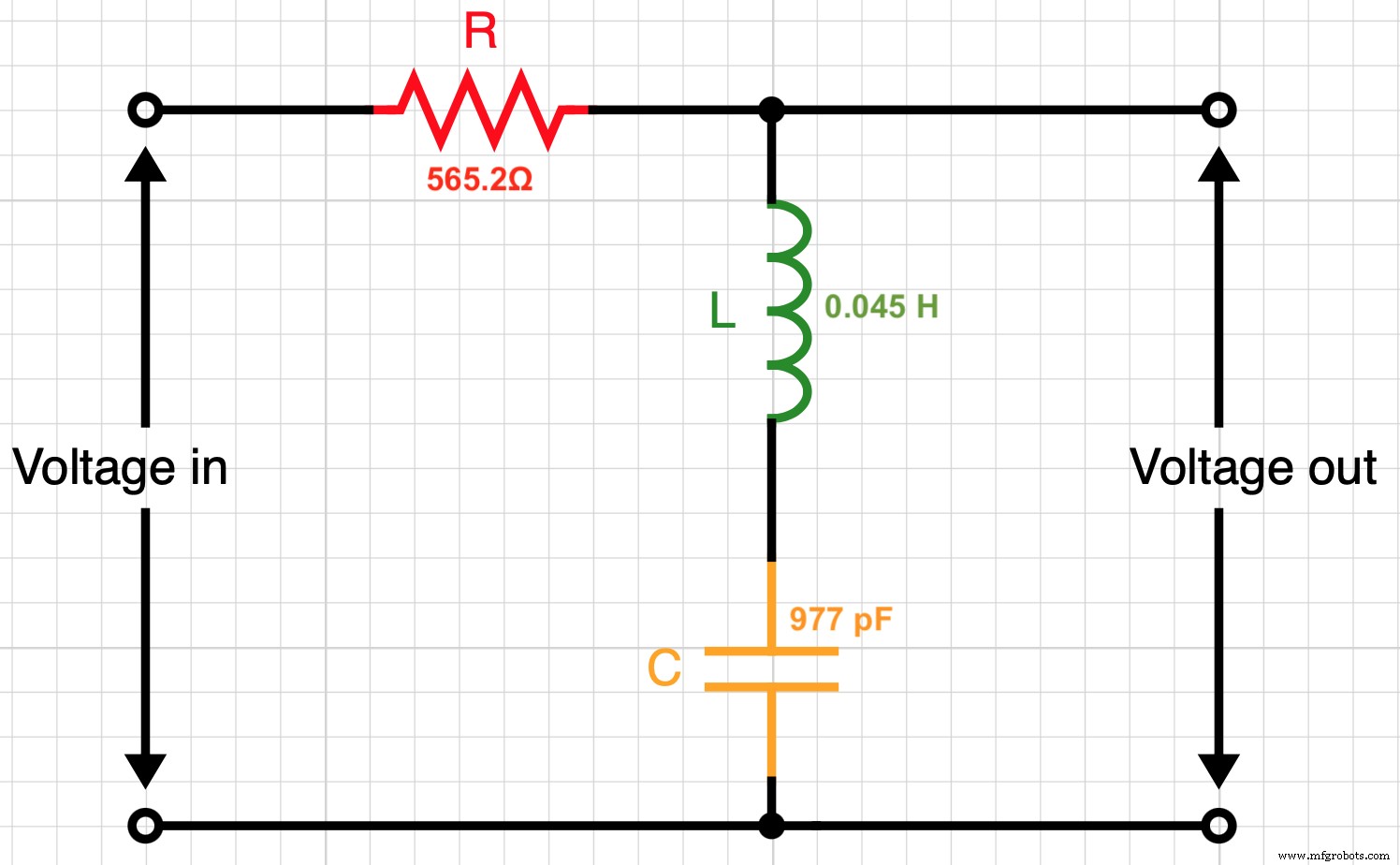

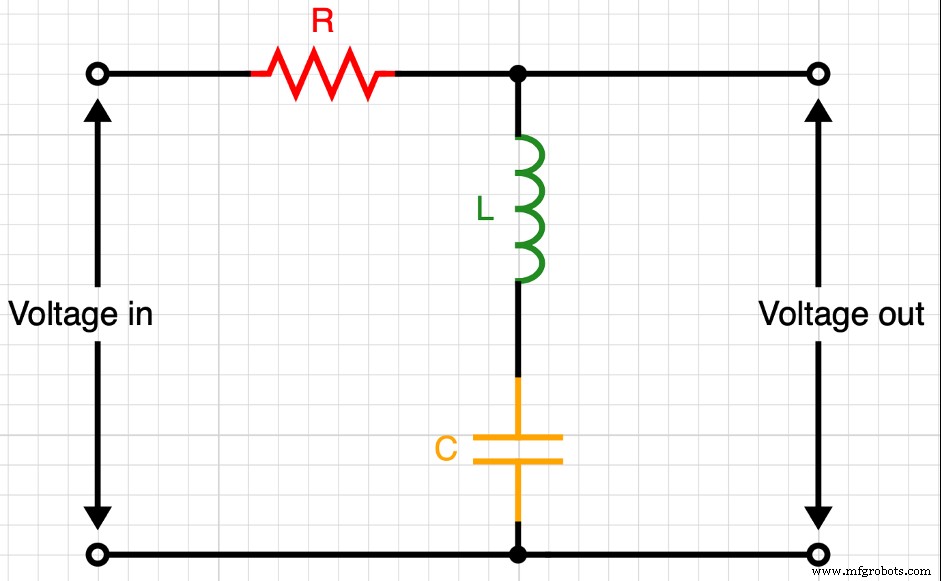

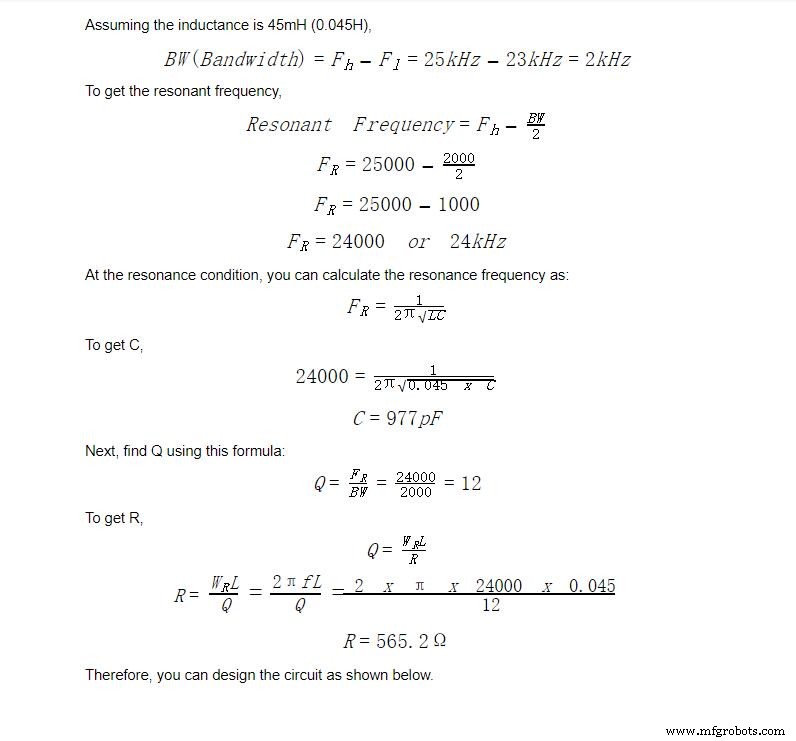

RLC陷波器设计实例：f₁=23kHz, f₂=25kHz 截止

三元件(R/L/C)极简，适合高频/功率线滤波/阻抗匹配网络。

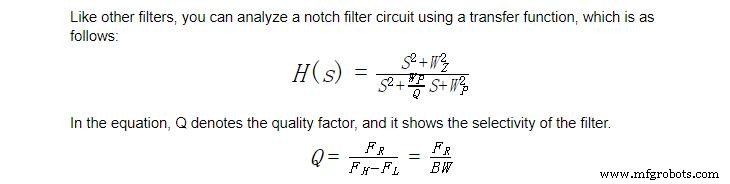

传递函数统一建模

标准二阶传递函数：

H(s) = (s² + ωz²) / (s² + (ω₀/Q)s + ω₀²)

• ω₀ = 2πf₀：陷波中心角频率(极点频率)
• ωz = 2πfz：传输零点角频率(理想ωz=ω₀)
• Q：品质因数，决定陷波锐度
• BW = ω₀/Q：3dB带宽

极零点相对位置判别滤波器类型：

• ωp > ωz → 高通陷波特性
• ωp < ωz → 低通陷波特性
• ωp = ωz → 标准陷波器

跨领域应用选型指南

领域	典型干扰源	推荐拓扑	关键指标
通信系统	电力线谐波(50/60Hz、高次谐波)	双运放有源/数字IIR	深度>60dB、相位线性
音频/声学	市电嗡嗡声、啸叫频点	双运放有源/自适应陷波	THD<-100dB、可调频率
医疗生物电(ECG/EEG)	工频干扰、器械泄漏电流	巴特沃斯陷波/数字陷波	共模抑制>120dB、相位失真<1°
DSL/电力线通信	窄带干扰、业务频段重叠	自适应FIR/IIR陷波	收敛速度、稳态误差
DSP/图像处理	周期性条纹噪声、固定模式噪声	二维陷波/频域陷波	频率选择性、边缘保留
光学/光谱	激光线/瑞利散射背景	体全息/光子晶体/薄膜	光学密度OD>4、插损<0.5dB

工程避坑清单

1. 元件公差：电容/电阻1%级，否则陷波频率偏移>5%
2. 运放GBW：≥100×f₀，否则环路增益不足Q塌缩
3. 电源去耦：运放电源脚100nF+10µF并联，防高频串扰
4. 布局布线：信号路径短、地平面完整、远离开关电源/时钟线
5. 温漂补偿：NP0/C0G电容、薄膜电阻、或数字可调电阻微调

结语

陷波滤波器是“频域手术刀”，精准切除窄带癌变信号。从双T有源到RLC无源，从模拟到数字自适应，拓扑选择取决于频率、精度、功耗、成本四维权衡。掌握传递函数建模、Q值设计、元件公差分配、PCB布局隔离，即可驾驭从音频前端到雷达前端的全频段干扰抑制。需要定制陷波器PCB、元件BOM、仿真模型？联系我们获取一站式开发支持。
