电池备用电路设计全攻略：12V/5V双电压方案、原理图与调试实战

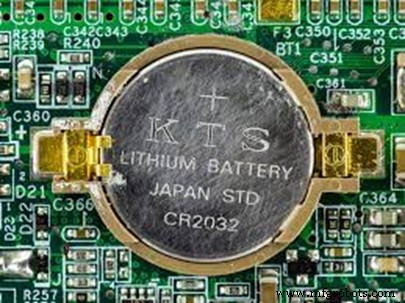

停电瞬间设备不掉电，靠的是电池备用电路。从主板CMOS电池(CR2032)到数据中心UPS，核心拓扑一致：市电正常→供电+充电；市电失效→电池无缝接管。本文提供12V铅酸/5V锂电双电压完整方案，含原理图、元件选型、工作流程、调试校准步骤、电容备用替代方案，可直接用于安防、服务器、医疗、工控等场景。
备用电路工作模式
- 市电正常：稳压输出供载荷 + 限流恒压充电电池(浮充)
- 市电失效：电池经二极管/继电器/MOSFET瞬间接管供电，零切换延迟
- 市电恢复：自动切回市电供电，电池重入充电

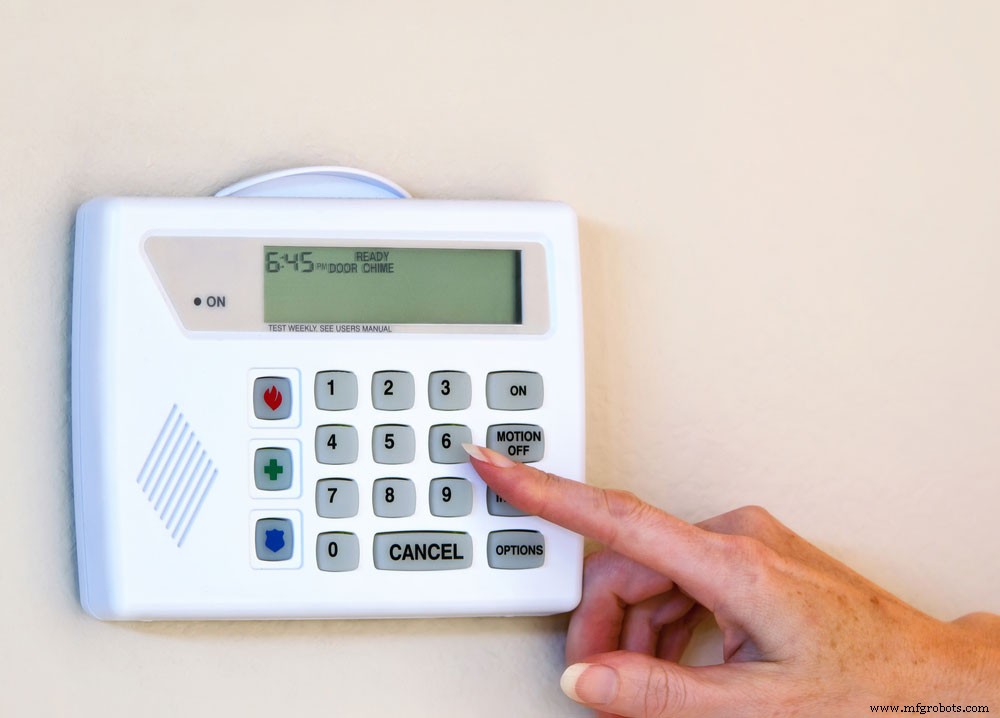

方案一：12V铅酸电池备用电源 (安防/监控/门禁主流)

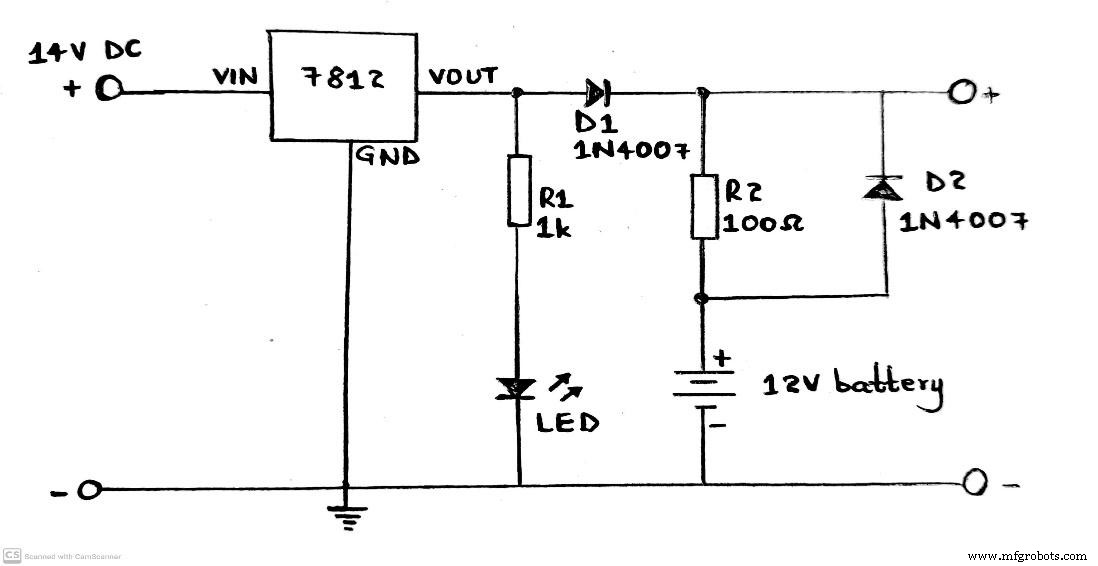

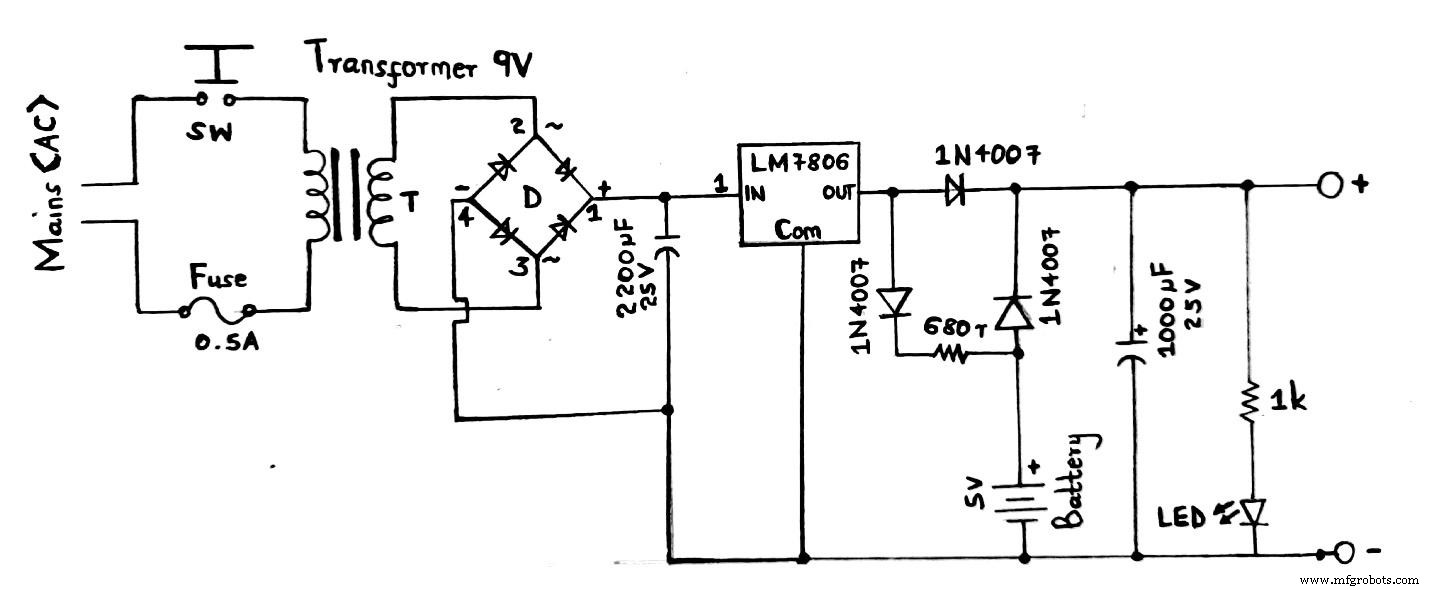

原理图核心拓扑
关键路径：
- 7812三端稳压 → 12V输出 + 经R2限流充电电池(~90mA涓流)
- D1(1N4007)顺向导通市电供电路径
- 市电失效 → D1反偏截止，D2(1N4007)顺向导通电池供电
- LED指示市电/电池供电状态
完整BOM (12V 1A输出 / 7.2Ah电池)
| 类别 | 器件 | 规格/型号 | 数量 | 关键选型说明 |
|---|---|---|---|---|
| 稳压 | LM7812 / LM340T-12 | TO-220 | 1 | 需散热片，输入>14.5V |
| 变压器 | 环形/ EI 型 | 220V→12-15V/2A | 1 | 次级电压留足7812压差 |
| 整流 | 桥堆 / 4×1N4007 | DB107 / 1N4007 | 1/4 | 耐压>50V，电流>2A |
| 滤波 | 电解电容 | 1000µF/50V, 330µF, 100nF | 各1 | 大容+高频并联 |
| 充电限流 | 电阻 | R2: 150Ω/2W (约90mA) | 1 | 按(C/10)或0.1C设定 |
| 切换二极管 | D1, D2 | 1N4007 / 肖特基SB560 | 2 | 肖特基降低压降提高效率 |
| 指示 | 绿色LED | 3mm/5mm | 1 | 串1kΩ限流 |
| 电池 | 密封铅酸 | 12V 7.2Ah/10Ah/12Ah | 1 | 更大容量=更久备用，但充电更慢 |
| 保护 | 保险丝/自恢复 | 2A/3A | 1 | 输出端串联 |
| 开关 | 拨码/轻触 | SPST | 1 | 总电源控制 |

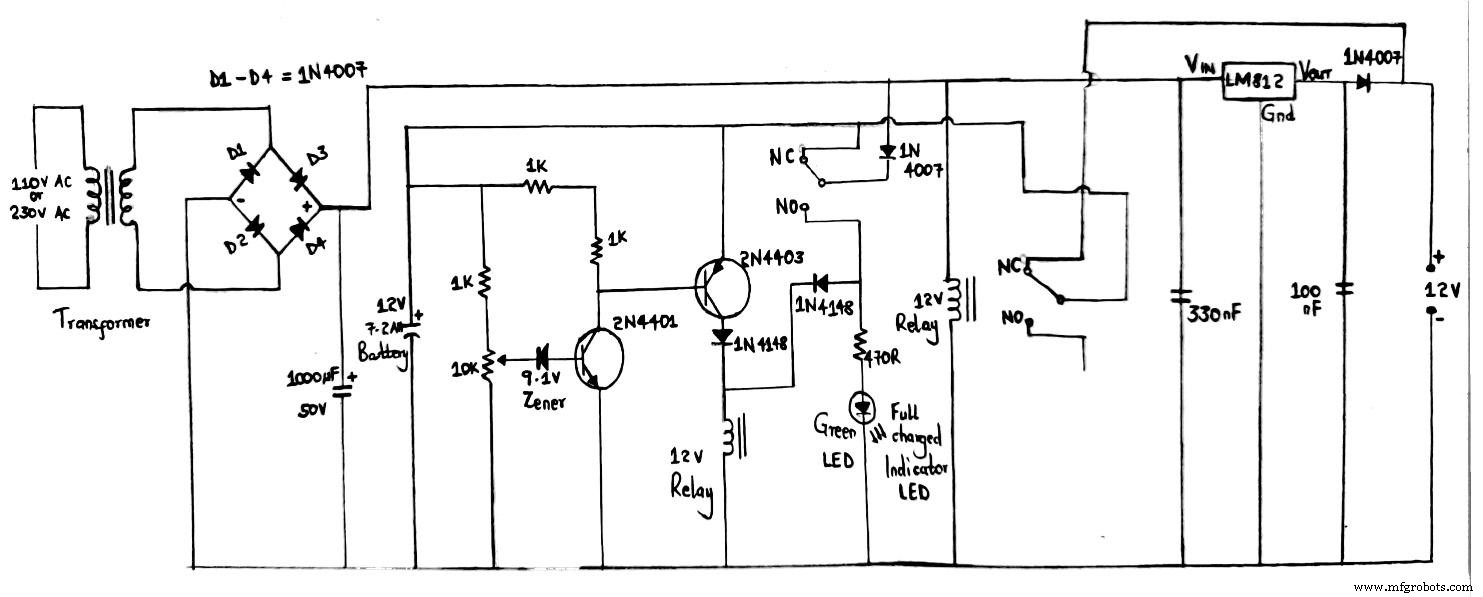

| 三极管 | 2N4401/2N4403 | TO-92 | 各1 | 可选：充满指示/欠压锁定 |
三阶段工作原理详解
- 降压整流：变压器220V→15V AC → 桥式整流 → 脉动DC → 1000µF滤波 → ~20V DC
- 智能充电：7812输出12V → R2限流(~90mA) → 浮充电池。电池满(~13.8V) → 充电电流自然趋零。绿LED常亮指示满电。
- 稳压输出：7812 + 330µF/100nF后级滤波 → 纯净12V/1A输出。可改LM317可调/外接功率管扩流至3-5A。
调试校准标准流程 (出厂必做)
- 可调稳压电源输出14.4V (铅酸满充电压)，接电池端子位置
- 拆除变压器、电池，可调电源接电池节点
- 调节10kΩ可变电阻(充满设定电位器) → 绿LED刚好点亮
- 恢复变压器+电池，上电进入充电模式
- 监测电池电压升至14.4V → LED点亮确认，或万用表实测校准
- 若不亮，微调电位器至点亮 → 锁定螺丝/热熔胶固定
- 全功能测试：拔市电→负载不间断→插市电→自动充电→指示正常
扩容/升级路线图
- 大电流：7812→LM317+外接功率晶体管(TIP3055/MOSFET) → 3-5A
- 快充：R2改小/三阶段充电IC(BQ24450/UC3906) → 0.3C-0.5C
- 锂电池化：换锂离子/磷酸铁锂包 + BMS保护板 + 升压/降压DC-DC → 能量密度↑3倍、循环寿命↑10倍
方案二：5V微功耗备用电路 (MCU/物联网节点/树莓派RTC)
拓扑：市电5V(USB/适配器) → 理想二极管/肖特基二极管(SS34/SS54) → 负载。市电断 → 锂电池(18650/软包)经升压/直接供电(3.7-4.2V) → 低压差LDO(HT7533/ME6211) → 3.3V MCU。
充电：TP4056/TP5400/CC/CV 1A充电IC，集成充电/保护/指示。
替代方案：超级电容备用 (短时/免维护/宽温)
| 对比项 | 电池备用 | 超级电容备用 |
|---|---|---|
| 备用时长 | 小时~天 | 秒~分钟(远程写Flash/关机脚本) |
| 循环寿命 | 300-2000次 | >50万次 |
| 温度范围 | -20~60℃ | -40~85℃ |
| 维护 | 定期更换 | 免维护10-15年 |
| 充电管理 | 复杂(CC/CV/均衡) | 简单(限流电阻/恒压) |
| 安全性 | 鼓包/漏液/热失控风险 | 无化学风险，仅高压危险 |
典型拓扑：市电→限流电阻/恒压充电模块→超级电容组(串联均压)→理想二极管(MOSFET+比较器)→负载。掉电→电容放电维持VCC→MCU执行关机存Flash→掉电复位。
电池维护与寿命最大化
- 温度：25℃最佳，每升10℃寿命减半(阿伦尼乌斯定律)
- 浮充电压：12V铅酸 13.5-13.8V @25℃，温度补偿 -3mV/℃/节
- 深放电保护：欠压锁定(10.5V/12V)防止硫酸化不可逆损伤
- 定期激活：长期浮充每季度一次浅放电(20%)+充满，防止分层
- 阻抗测试：内阻>1.5倍初始值 → 预防性更换
结语
备用电路不是“加个电池”这么简单：零切换、不倒灌、智能充电、状态指示、安全保护、可维护性六大指标缺一不可。12V铅酸方案成熟低价，5V锂电/超级电容方案适配新一代物联网终端。按本文原理图、BOM、调试流程执行，可直接量产部署。需要双电压一体化PCB、BMS集成方案、IEC 62368/UL认证指导？联系我们获取参考设计包与器件原厂渠道支持。
