晶体管类型全解析：BJT、MOSFET、IGBT、特殊器件与测试指南
晶体管是现代电子电路的基石，从信号放大、开关控制到功率变换，无处不在。本文系统梳理双极结型晶体管 (BJT)、场效应晶体管 (FET/MOSFET/IGBT)、按功能分类的特种晶体管的结构、原理、关键参数、典型应用及测试方法，构建完整器件知识图谱。
晶体管基础定义
晶体管是三端有源半导体器件，利用少数载流子注入 (BJT) 或多数载流子场效应 (FET) 实现电流/电压控制。作为有源器件，能提供功率增益 (输出功率 > 输入功率)。相比电子管：体积微小、寿命长、低电压工作、无灯丝功耗、抗振动、适合集成电路批量制造。
离散晶体管器件
晶体管分类树
（晶体管分类层级图）
一、双极结型晶体管 (BJT)
三区结构：发射极 (E)、基极 (B)、集电极 (C)。两个 PN 结：发射结 (E-B)、集电结 (C-B)。双极 = 电子+空穴均参与导电。电流控制器件：基极电流 IB 控制集电极电流 IC = β·IB (β = hFE 直流电流增益，典型 50-300)。输入阻抗低 (~kΩ)。
（BJT 工作原理示意）
NPN 三极管
P 型基区夹在两个 N 型区 (发射区、集电区) 之间。多数载流子为电子，迁移率高 → 高频、高速、大电流性能优于 PNP。发射极发射电子 → 基区控制 → 集电极收集。典型符号：箭头指向外 (发射极)。
（NPN 电路符号与典型接法）
PNP 三极管
N 型基区夹两个 P 型区。多数载流子为空穴，迁移率低。电流方向相反：发射极发射空穴 (常规电流流出发射极)，集电极电流流入集电极。符号箭头指向内。互补对称电路 (推挽输出) 需 NPN+PNP 配对。
（PNP 电路符号）
二、场效应晶体管 (FET) — 单极器件
仅多数载流子导电 (电子或空穴)，电压控制器件：栅极电压 VGS 控制漏极电流 ID。输入阻抗极高 (GΩ 级，栅极绝缘)，驱动功率极低，热稳定性好 (负温度系数)，无二次击穿。
结型场效应晶体管 (JFET)
最早 FET 形态。栅极与沟道形成 PN 结，**必须反偏** 工作 (耗尽型)。结构简单、噪声极低、输入阻抗高、恒流源特性好。但跨导低、增益带宽积受限、增强型工艺难。现多用于前置放大器、模拟开关、恒流源、高阻抗缓冲器。
（JFET 器件实物）
金氧半场效应晶体管 (MOSFET) — 现代电子核心
栅极与沟道间有二氧化硅绝缘层，栅极电容耦合控制沟道导通。分增强型 (常关，VGS > Vth 导通) 与耗尽型 (常开，VGS < Vth 截止)。增强型 NMOS/PMOS 是 CMOS 逻辑、存储器、功率开关的基石。
关键结构创新：表面钝化 (SiO2 栅氧层) 实现栅极与硅体电气隔离，使器件可批量平面工艺制造，开启 VLSI 时代。
功率 MOSFET 关键参数：VDS(max)、RDS(on) (导通电阻)、Qg (栅极总电荷)、Ciss/Coss/Crss、VGS(th)、体二极管 VSD/trr、SOA (安全工作区)。
三、绝缘栅双极型晶体管 (IGBT)
MOSFET 栅极驱动 + BJT 输出导电结构 (P+ 基区注入空穴导电调制)。兼具MOSFET 电压驱动易控制与BJT 低导通压降大电流能力。主导 600V-3.3kV / 10A-3600A 中高压大功率开关市场 (变频器、电动车驱动、HVDC、感应加热、轨道牵引)。
四、按功能/特性分类的特种晶体管
| 类型 | 核心特征 | 典型应用 | 代表器件 |
|---|---|---|---|
| 小信号放大管 | hFE 50-300, IC <100mA, fT 100MHz-2GHz | 前置放大、前级驱动、振荡器 | 2N3904/2N3906, BC547/557, 2SC1815 |
| 小信号开关管 | ton/toff <50ns, hFE 20-200 | 逻辑电平转换、信号开关、驱动 LED/继电器 | 2N2222, 2N4401, MMBT3904 |
| 功率三极管 (BJT) | IC 1-100A, VCEO 60-1500V, 需散热器 | 音频功放输出级、线性稳压器通道管、开关电源 (被 MOSFET/IGBT 替代) | 2N3055, MJE3055, TIP31/32, BU508 |
| 高频/射频管 (RF BJT) | fT >1GHz, 低噪声系数, 微波封装 | LNA、混频器、振荡器、功率放大器 (PA) | BFR92, BFU725F, 2SC3356, MRF247 |
| 光敏三极管 | 基区受光产生光电流，替代基极电流控制 | 红外遥控接收、光电隔离、光电编码器、烟雾报警 | L14G1, L14G2, BPW77, SFH309 |
| 单结晶体管 (UJT) | 两个基极 B1/B1 + 发射极 E, 负阻特性 | 锯齿波发生器、可控硅触发、简单振荡器 | 2N2646, 2N2647 |
| 异质结双极晶体管 (HBT) | 发射区/基区异质材料 (SiGe, InP/GaAs)，高 fT、高击穿、大增益 | 毫米波/太赫兹 IC、高速数字逻辑、功率放大器 | SiGe HBT (IBM/GlobalFoundries 工艺) |
| 达林顿晶体管 | 两级 BJT 复合, βtotal = β1×β2 (可达 10⁴), VBE(sat) ≈ 1.4V | 大电流驱动 (继电器、步进电机、功率负载)、高增益前置放大 | TIP120/121/122 (NPN), TIP125/126/127 (PNP), ULN2003/2803 (阵列) |
| 肖特基晶体管 | 集电极-基极结并联肖特基二极管，防深度饱和，极速关断 | TTL 74S/74LS/74ALS 系列内部、高速开关电源、ECL 逻辑 | 集成在 74LSxx 芯片内部，离散件少见 |
| 多发射极晶体管 | 单个集电极/基区，多个发射极 (多输入与门) | TTL 逻辑门 (74/74LS/74ALS 系列) 输入级核心结构 | 集成在 TTL 芯片内部 |
| 双栅极 MOSFET | 两个栅极串联控制沟道，双门控制增益/混频 | 射频 AGC 放大器、混频器、增益可控放大器 | 3N140, 3N141, 40673, BF981 |
| 雪崩晶体管 | 工作在集电极-基极雪崩击穿区，亚纳秒上升沿 | 超高速脉冲发生器、激光驱动、冲击波物理实验 | 2N2369A, ZTX415, 专用型号 |
| 扩散晶体管 | 平面扩散工艺形成 PN 结，早期工艺代名词 | 历史器件，现均为平面外延/离子注入工艺 | 早期 2N 系列 |
晶体管测试实战指南

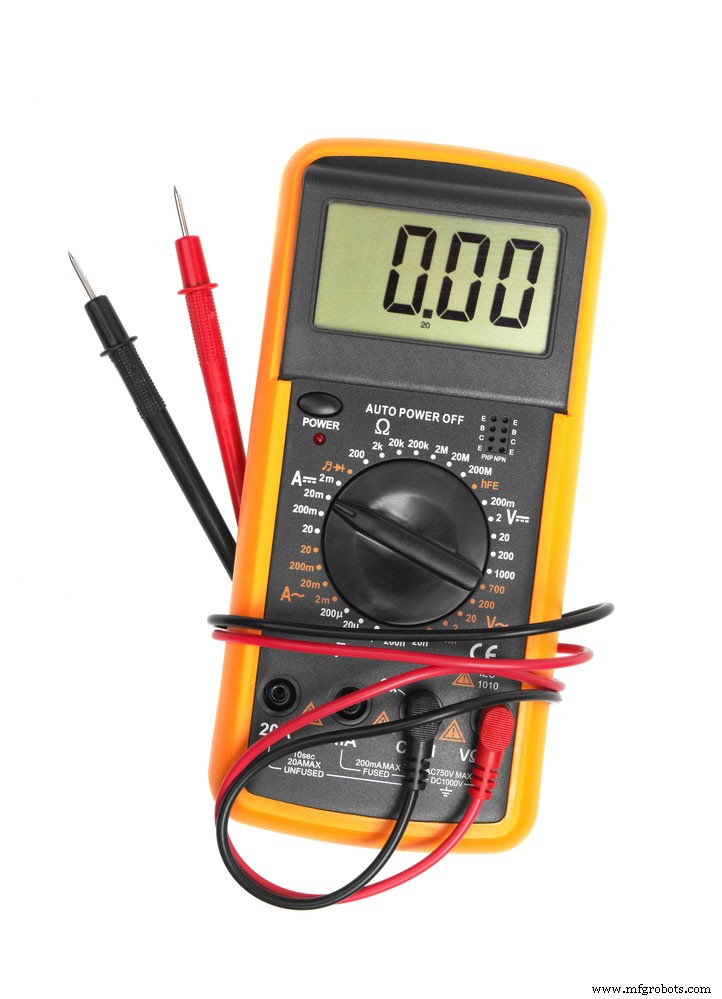

方法一：数字万用表二极管/电阻档 (最通用)
- 设置万用表 二极管档 (🔺|🔻) 或 2kΩ 电阻档 (模拟表选 ×1k/×10k)。
- 识别极性：PN 结单向导通。红表笔接 P 区 (基极/阳极)，黑表笔接 N 区 (发射极/集电极/阴极) 显示正向压降 (Si: 0.5-0.7V, Ge: 0.2-0.3V)；反接显示 OL/∞。
- NPN 判别：红表笔固定接一引脚，黑表笔分别测另两脚，均显示 ~0.6V → 红表笔接的是**基极 (B)**，另两脚为 E、C。再测 E-C 间：黑表笔接 C、红表笔接 E → 高阻 (OL)；互换 → 低阻 (体二极管导通，~0.6V) 可区分 E/C (E 区掺杂浓度高，反向击穿电压低 ~6-8V，C 区 >30V)。
- PNP 判别：黑表笔固定接基极，红表笔测 E/C 均导通 ~0.6V。E-C 反向测试同理。
- MOSFET 测试：二极管档测体二极管 (源极-漏极间)。红表笔触栅极充电栅源电容 → 黑表笔接源极、红表笔接漏极 → 导通 (增强型 NMOS)；短接 G-S 放电 → 截止。P 通道极性反转。
（数字万用表测试三极管）
方法二：简易通断测试电路 (直观验证放大/开关功能)
- 电源 5-12V (电池/适配器)
- 基极串联 10kΩ 限流电阻保护
- 集电极接 LED (阳极) + 470Ω 电阻 → 电源正极；发射极接地
- 基极接电源正极 (经开关/按键) → LED 亮 = 导通/放大正常
- PNP 电源极性反转，发射极接正极，集电极接负载接地
（简易开关测试电路）
进阶测试：示波器/曲线示踪仪
- 共射极输出特性曲线族 IC-VCE (参数 IB 步进)
- 传输特性 IC-VBE / ID-VGS
- 开关动态参数：ton, toff, trr, Qg
- 安全工作区 (SOA) 验证
选型快速决策表
| 应用场景 | 首选器件类型 | 关键选型参数 |
|---|---|---|
| 低压小信号放大/前置级 | 小信号 NPN/PNP BJT / JFET | 低噪声系数 (NF<1dB)、高 β、fT 足够 |
| 逻辑电平转换/信号开关 | 小信号开关三极管 / 2N7002 (MOSFET) | 开关速度、饱和压降 VCE(sat)/RDS(on) |
| 功率开关 <200V, <50A | 功率 MOSFET (NMOS 低侧, PMOS 高侧) | RDS(on) 最小化、Qg 适配驱动、SOA 余量 |
| 功率开关 600V-3.3kV, >50A | IGBT / SiC MOSFET | VCE(sat)/VF、Eon/Eoff、栅极驱动需求 |
| 音频功放输出级 (线性) | 功率 BJT / MOSFET (线性区偏置) | 线性度、热稳定性、SOA、互补对匹配 |
| 射频 LNA/PA/混频/振荡 | RF BJT / pHEMT / GaN HEMT | NF、IP3、P1dB、增益、稳定性因子 K、封装寄生 |
| 光电隔离/遥控接收/编码器 | 光敏三极管 / 光电隔离器 (PC817, 6N137) | CTR (电流传输比)、隔离耐压、响应速度 |
| 超高速脉冲/雪崩模式 | 雪崩晶体管 / 步恢复二极管 | 上升沿 <1ns、峰值电流 >100A、重复频率 |
结语
晶体管家族从 BJT、JFET 到 MOSFET、IGBT、HBT、SiC/GaN 宽禁带器件，始终围绕“更高频、更高压、更大流、更低损、更易驱、更小体积”演进。掌握器件物理本质 (双极/单极、电流/电压控制)、关键参数权衡、寄生效应、热设计、驱动电路匹配，是电源、射频、模拟、数字、功率电子工程师的核心硬技能。实战中：先看数据手册典型曲线、再仿真验证热/开关损耗、最后小批量实测 SOA 边界。如需器件选型对比表、驱动电路参考设计、PCB 热仿真或失效分析支持，欢迎联系我们。
