数字电路设计全掌握：从原理到前沿的完整指南

数字电路/数字电子采用数字信号工作，区别于模拟电路：模拟信号易受衰减、工艺公差、噪声影响。设计师通常在集成电路上集成大规模逻辑门构建数字电路。

本指南全景式解析数字电路核心知识，助您系统入门。

数字电路发展简史

1705年莱布尼茨完善二进制，融合算术与逻辑。19世纪中叶布尔奠基数字逻辑。1886年皮尔斯阐述电开关实现逻辑运算。继电器后真空管接棒逻辑运算。

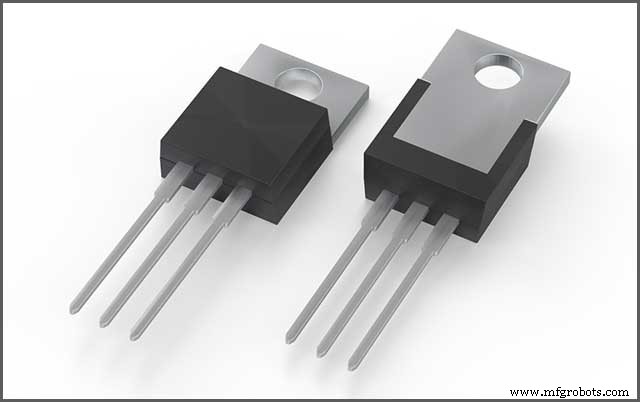

二战后数字计算机发展，数值计算取代模拟，纯电子元件取代机电器件。1959年Atalla与Kahng发明MOSFET晶体管，剧变电子工业。20世纪末MOSFET成数字电路基石，至今为全球最普及半导体器件。

早期芯片仅含少量晶体管，技术演进下单芯片可集成百万、如今数十亿MOSFET，见证数字电路跨越式发展。

数字电路核心特性

数字电路抗噪、抗退化，易数字化表达。如传输噪声不足以阻碍识别，连续音频信号可按1/0序列无错重构。

提升精度只需增加二进制位数，硬件同构易扩展。模拟系统需根本改善噪声/线性特性才能提分辨率。

软件控制数字系统可无硬件变更增功能，甚至出厂后通过固件升级迭代。

数字系统抗干扰，存储读取不退化，信息存储更可靠。现代数字系统常将模拟信号量化为数字，需足够数据位保真度以控制量化误差。

数字电路构建方法

工程师用多种方式构建逻辑门，主要三类：

逻辑门构建

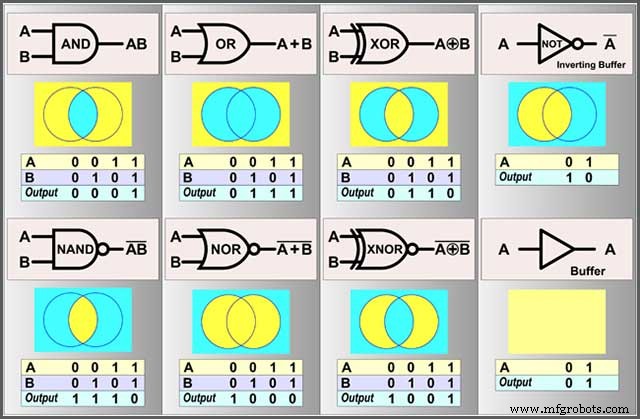

用微型电子电路（逻辑门）实现组合逻辑。每个逻辑门对逻辑信号执行布尔函数。通常用电子控制开关（晶体管）构建，电子管亦可。一门输出可驱动/控制他门。

查找表构建

基于查找表（LUT）构建，功能类似逻辑门电路。优势：无需改动布线即可重编程，易修复设计错误。小批量产品首选可编程逻辑器件（PLD），设计常用EDA自动化软件。

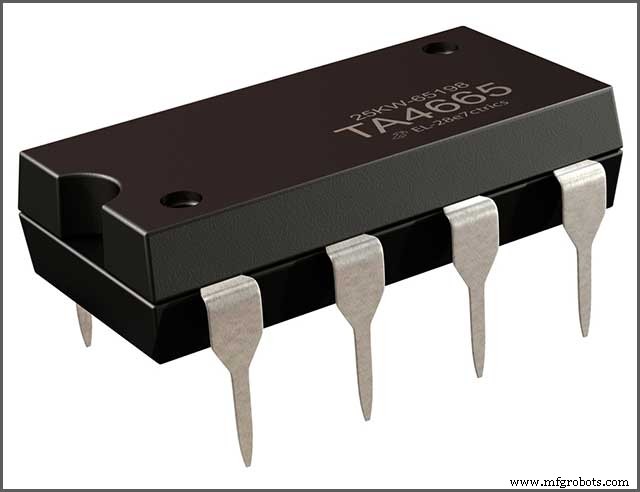

集成电路构建

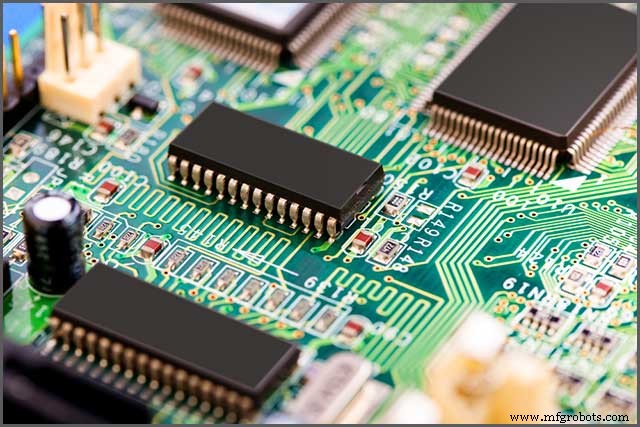

硅片上集成多晶体管，是大规模互联逻辑门最经济方式。设计师通常在印制电路板(PCB)上互联IC，PCB承载元件并以铜迹连接。

数字电路设计方法

设计中通过布尔代数、二元决策图、Quine-McCluskey算法、卡诺图、启发式计算机法等降低逻辑冗余，控制复杂度。复杂度降低即元件减少、错漏规避、成本控制。软件工程师常用启发式算法。

表征方式

表征是设计关键。经典用等效逻辑门集表征（不同形状代表不同逻辑符号），也可用等效电子开关系统。表征通常有数值文件格式供自动化分析。

组合与时序逻辑

组合系统：同输入恒得同输出。时序系统：输出反馈为输入的组合系统。时序分同步（统一时钟翻转）与异步（输入变化即翻转）。

计算机架构设计

计算机是通用寄存器传递逻辑机，本质为自动二进制算盘。微序列器运行控制单元（微程序）。绝大多数计算机同步，也有异步机型。

数字电路设计关键考量

模拟元件用于数字电路时，其模拟特性可能干扰数字行为。设计需管控时序裕度、噪声、寄生电容/电感。

数字电路设计工具

工程师开发大型逻辑机降低工程成本。现有电子设计自动化工具（EDA）服务此目的，如可制造性分析软件助力数字电路设计。

逻辑电路测试

测试核心目标：验证时序/功能规格符合度。必须检查每个副本，确保制造未引入缺陷。

数字电路设计演进脉络

通过逻辑家族演进梳理设计历程：

继电器逻辑

可靠廉价但慢，机械故障多，扇出10，触点电弧。

真空管逻辑

速度快但发热大、灯丝易烧毁。1950s计算机管寿命达百万小时级，显著改善。

电阻-晶体管逻辑(RTL)

首个半导体逻辑家族。可靠性超管千倍，低功耗低发热，但扇出仅3。后续二极管-晶体管逻辑(DTL)扇出增至7、功耗更低。

晶体管-晶体管逻辑(TTL)

跨越式进步：扇出10后增至20，高速，至今仍用于特定设计。

发射极耦合逻辑(ECL)

极速但高功耗，中规模高性能计算机广泛采用。

CMOS逻辑

当今集成电路主流：高速、高密度、单门低功耗，大型高速计算机亦采用。

数字电路前沿进展

忆阻器应用

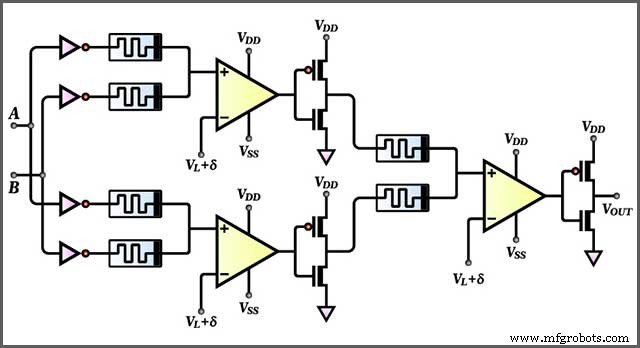

2009年研究证实忆阻器可实现布尔态存储，配合简易CMOS工艺构建超低功耗/面积完整逻辑家族。

RSFQ超导技术

超导发现催生快速单通量量子(RSFQ)电路技术，用约瑟夫森结替代晶体管。光子计算系统研发亦在推进，利用非线性光学元件处理数字信息。

总结

数字电路是现代电子与计算核心，凭借抗噪/抗退化优势远超模拟电路。随着工程师/研究者持续深耕，设计性能将持续跃升。
