在家制作 DIY 作业书写机

必要的工具和机器

3D 打印机（通用）

应用和在线服务

Arduino IDE

关于这个项目

绘图机器人/笔式绘图仪/绘图机是著名机器 AxiDraw 的开放硬件版本，它是一款笔式绘图仪，能够在几乎任何平面上书写或绘图。它可以用钢笔、永久性记号笔、铅笔和其他书写工具书写，以应对无穷无尽的应用。

其独特的设计具有延伸到机器之外的书写头，可以在比机器本身更大的物体上绘图。该机最大的优点是可以放在书本上方，因为机器的核心XY延伸设计。

这种绘图机器人/钢笔绘图仪/绘图机类似于市售的 AxiDraw。它由 Arduino Uno 控制器供电，使用 CNC Shield 和 GRBL 固件

建造绘图机器人的成本在 75 美元之间，具体取决于您在哪里购买零件以及您是否已经拥有一些零件，例如 Arduino。

你可以在 https://www.diyprojectslab.com/

最大绘图面积 24 * 30 CM。

谢谢NextPCB

本项目在NextPCB的帮助和支持下顺利完成。伙计们，如果您有 PCB 项目，请访问他们的网站并获得令人兴奋的折扣和优惠券。

包邮 0$ PCB 原型：https://www.nextpcb.com/pcb-quote?act=2&code=Romeo...

感恩节圣诞抽奖100%中奖：https://www.nextpcb.com/christmas-lucky-draw?code...

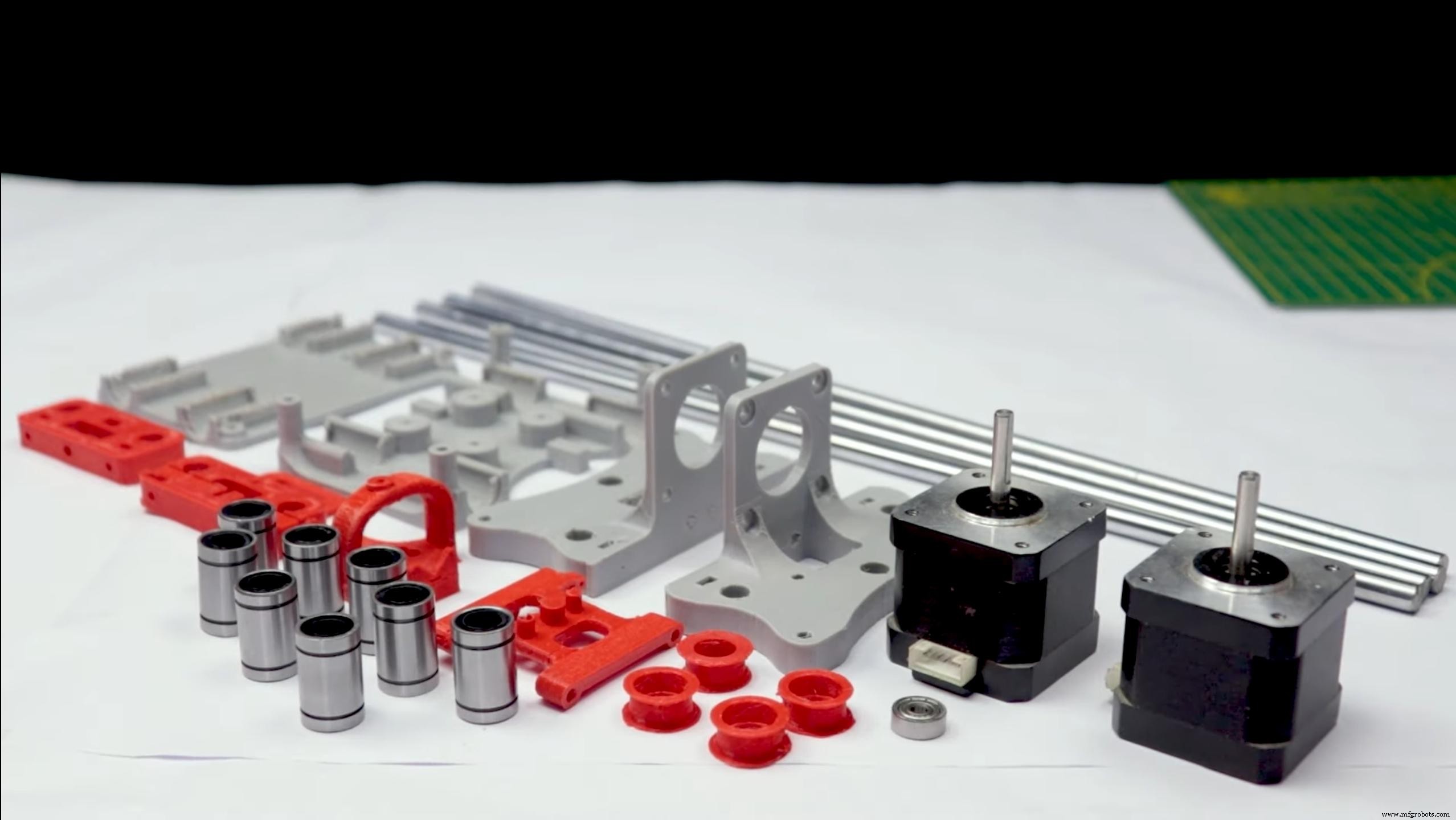

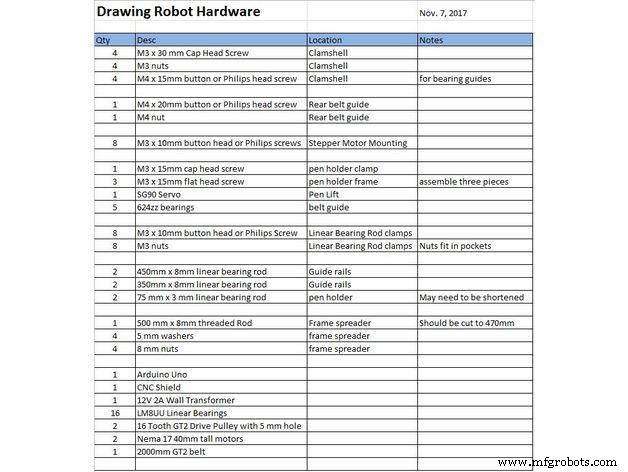

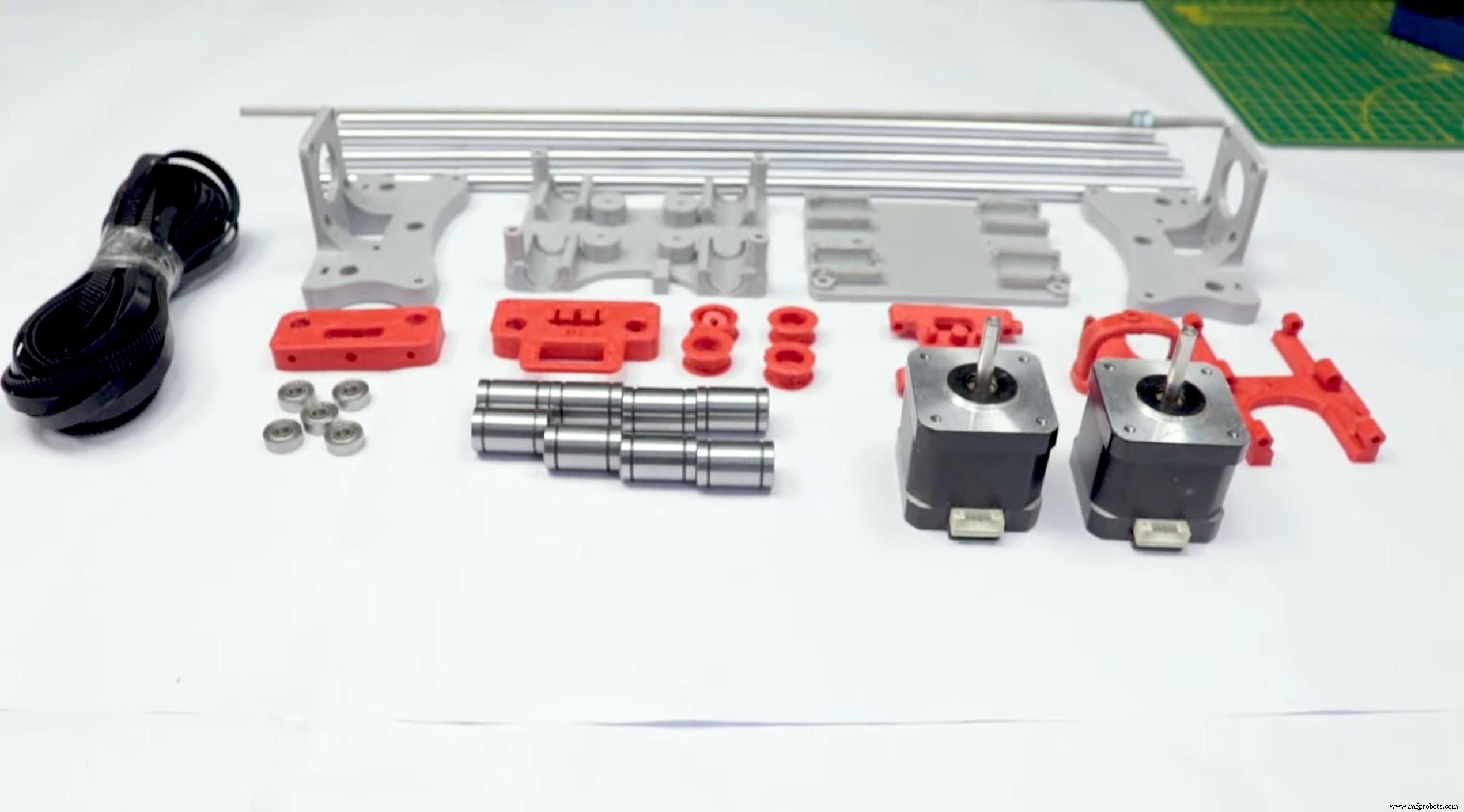

第 1 步：所需零件和材料

2 x Nema 17 步进电机 Amazon.com

2 x 线性杆 M8 x 450mm for X Axis Amazon.com

2 x 线性杆 M8 x 350mm 用于 Y 轴 Amazon.com

2 x 线性杆 3mm 用于 Z 轴（您可以从旧 CDROM 中获得）

1 x 螺纹杆 M8 x 480mm8 x LM8UU 轴承 Amazon.com

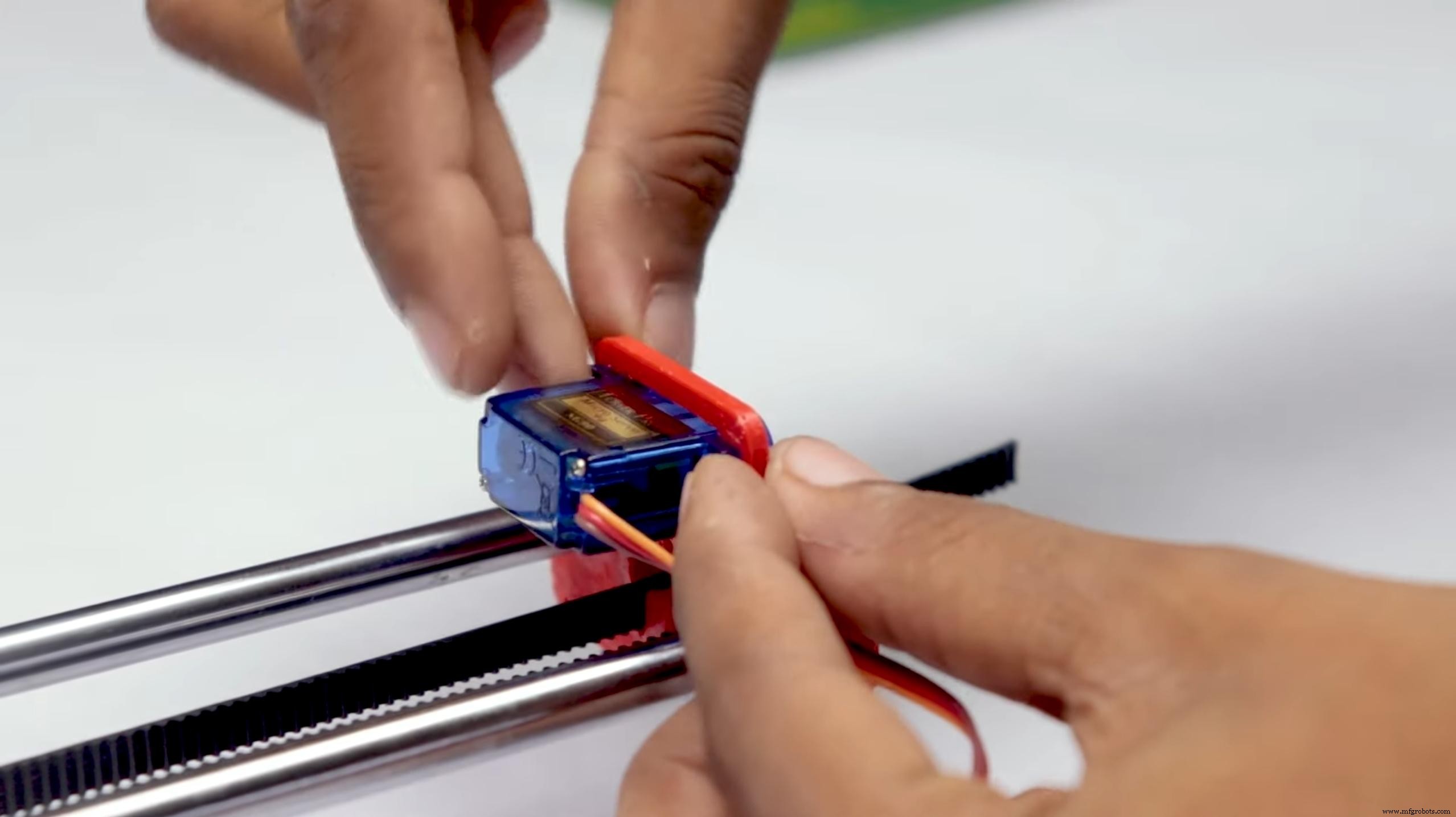

1 x Servo Sg901 x Spring 5m（来自圆珠笔）Amazon.com

2 x GT2 滑轮，16 齿 Amazon.com

5 x 轴承 624zz Amazon.com

1 x 2000mm GT2 腰带 Amazon.com

1 x Arduino Uno Amazon.com

1 x CNC Shield Amazon.com

2 x A4988 带散热器的步进驱动器 Amazon.com

6 x 跳线 Amazon.com

1 x 12V 2A 电源亚马逊

坚果

• 7 x M3-0.5
• 5 x M4-0.7
• 4 x 5/16in-18

亚马逊

螺丝

• 13 x 菲利普斯 M3-0.5 x 16 毫米
• 4 x Phillips M3-0.5 x 6mm
• 5 x Phillips M4-0.7x 35mm
• 1 x 六角 M3-0.5 x 20 毫米

垫圈

• 4 x 5/16 英寸垫圈
• 4 个 M3 垫圈

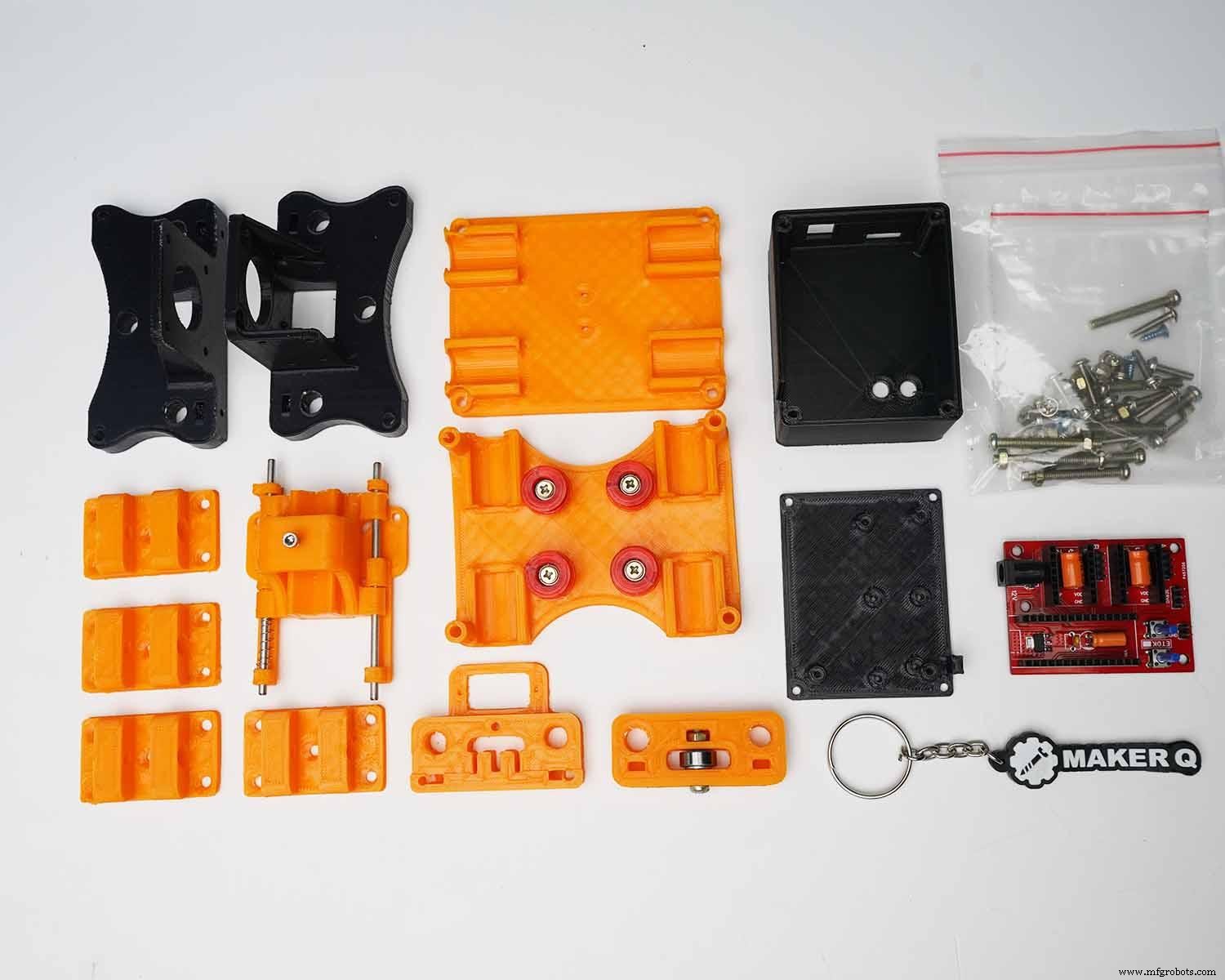

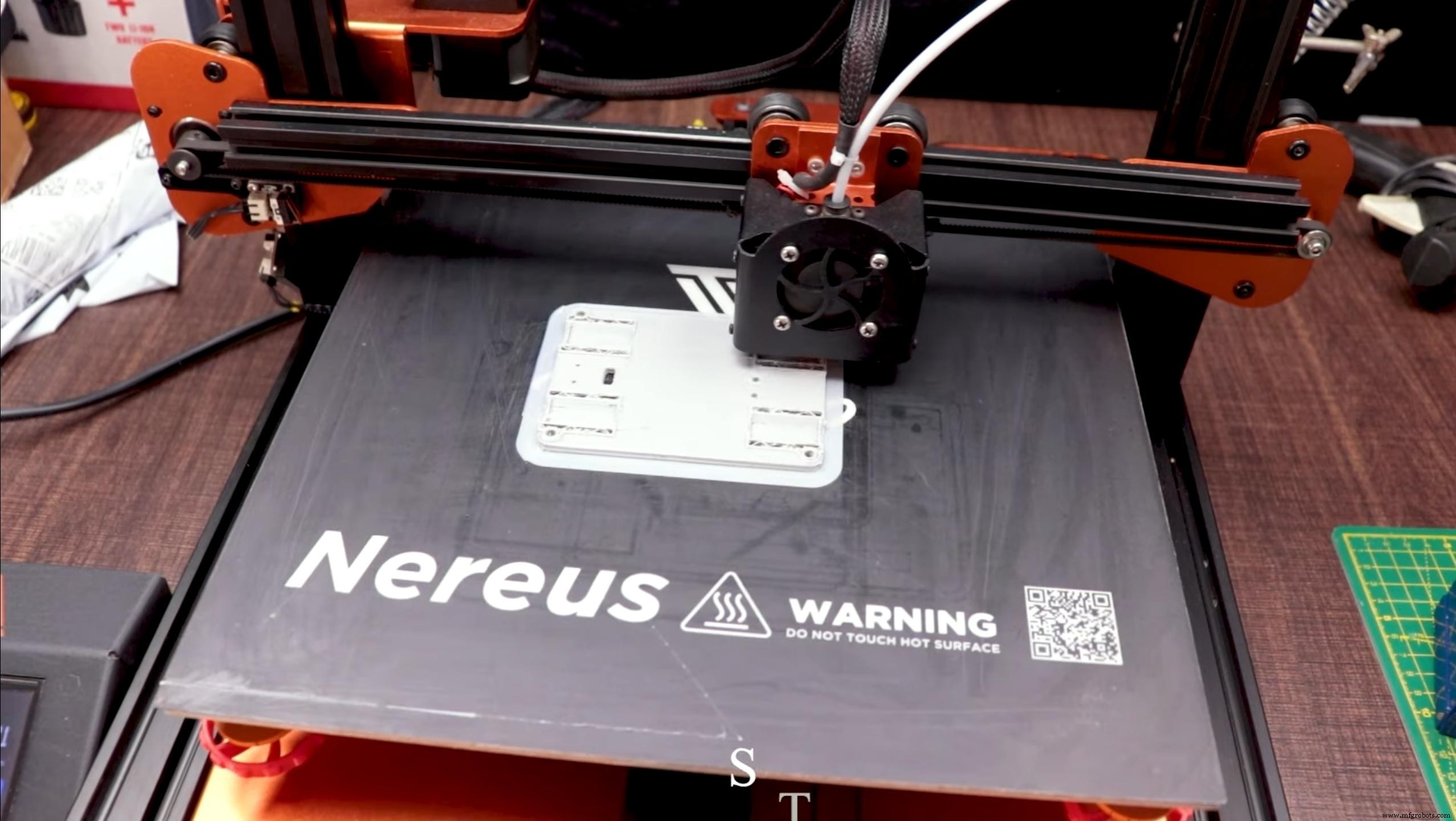

第 2 步：3D 打印

从 Thingiverse 下载文件

在 Cura 或任何其他切片器中打开 3D 模型。

在所有部件上使用 75% 的填充物（70-100% 的填充物也可以）

打印层高为 0.10 – 0.20 mm 的所有部件

PLA印刷

在 Penholder、Slider、X_Support_L 和 X_Support_R 上使用支撑

注意：最长的部分大约需要 10 小时，最短的部分需要 30 分钟来打印

PLA 适合这种设计。我在 BuildTak 上以 200C 打印。所有部件都不需要筏板或边缘。我建议只支持笔架和直立的Z轴端板。

第 3 步：组装 X 轴

请记住，您需要 (2) 个 350mm 和 (2) 个 450mm 长的线性杆

取 (2) 450mm 线性杆并将它们插入任一 x 支撑部分

• 使用时可能需要使用圆锉来平滑插入它们的孔
• 此外，您可以使用橡皮槌来帮助插入杆

现在取出螺纹杆并将其插入下面的孔中。在 x 支撑部分的两侧送入 5/16in 垫圈和 5/16in 螺母

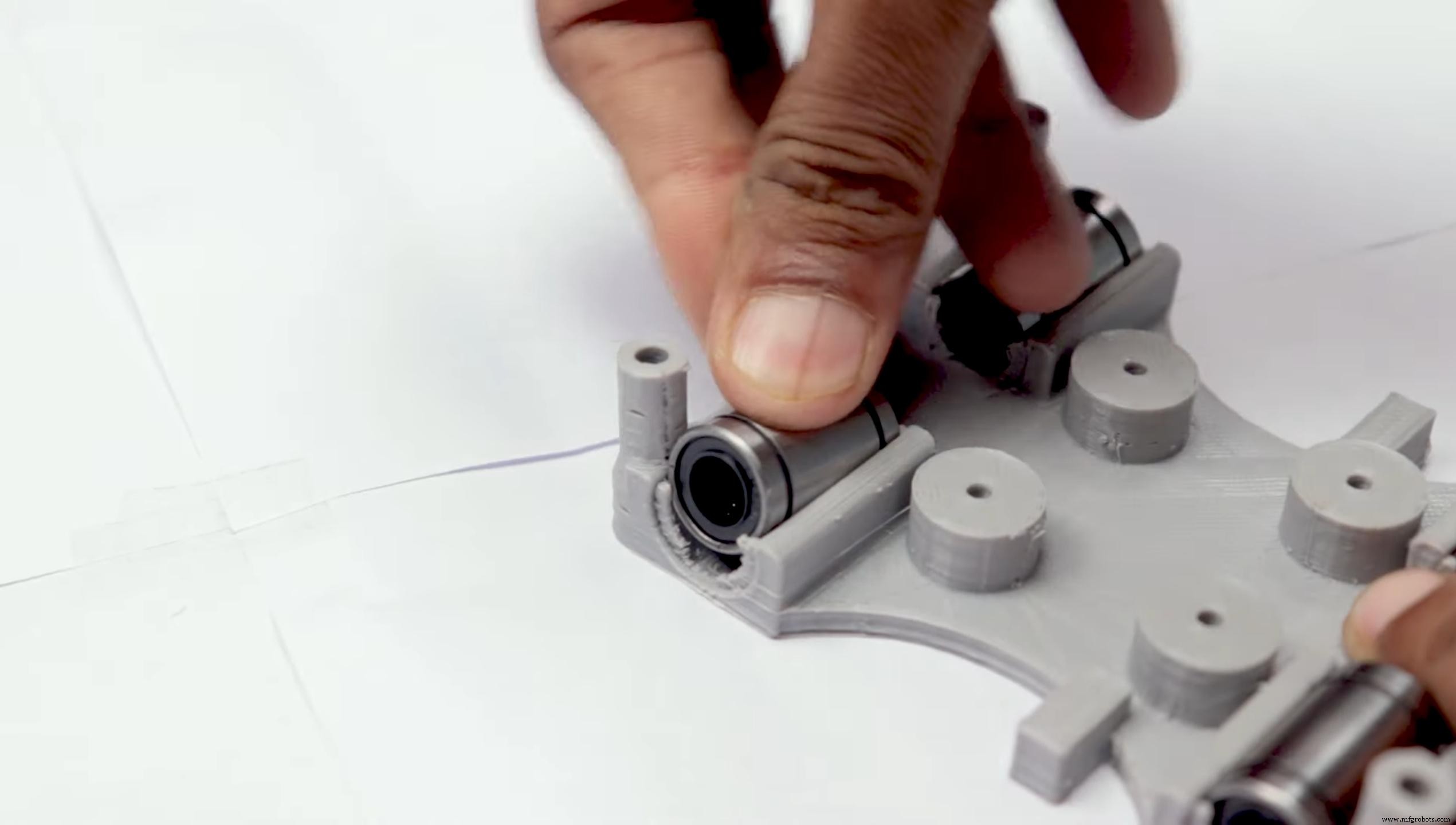

第 4 步：组装 X 轴轴承

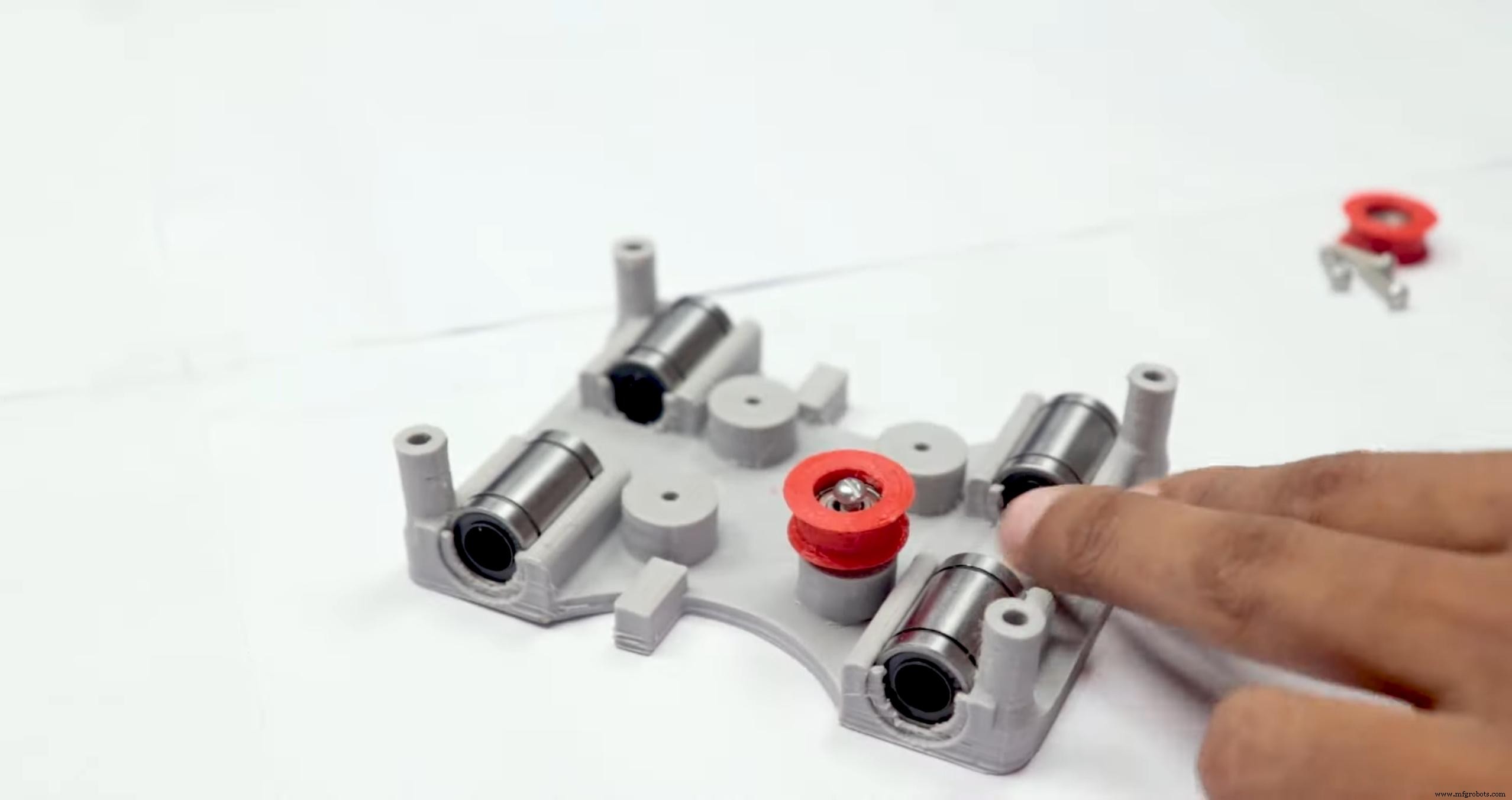

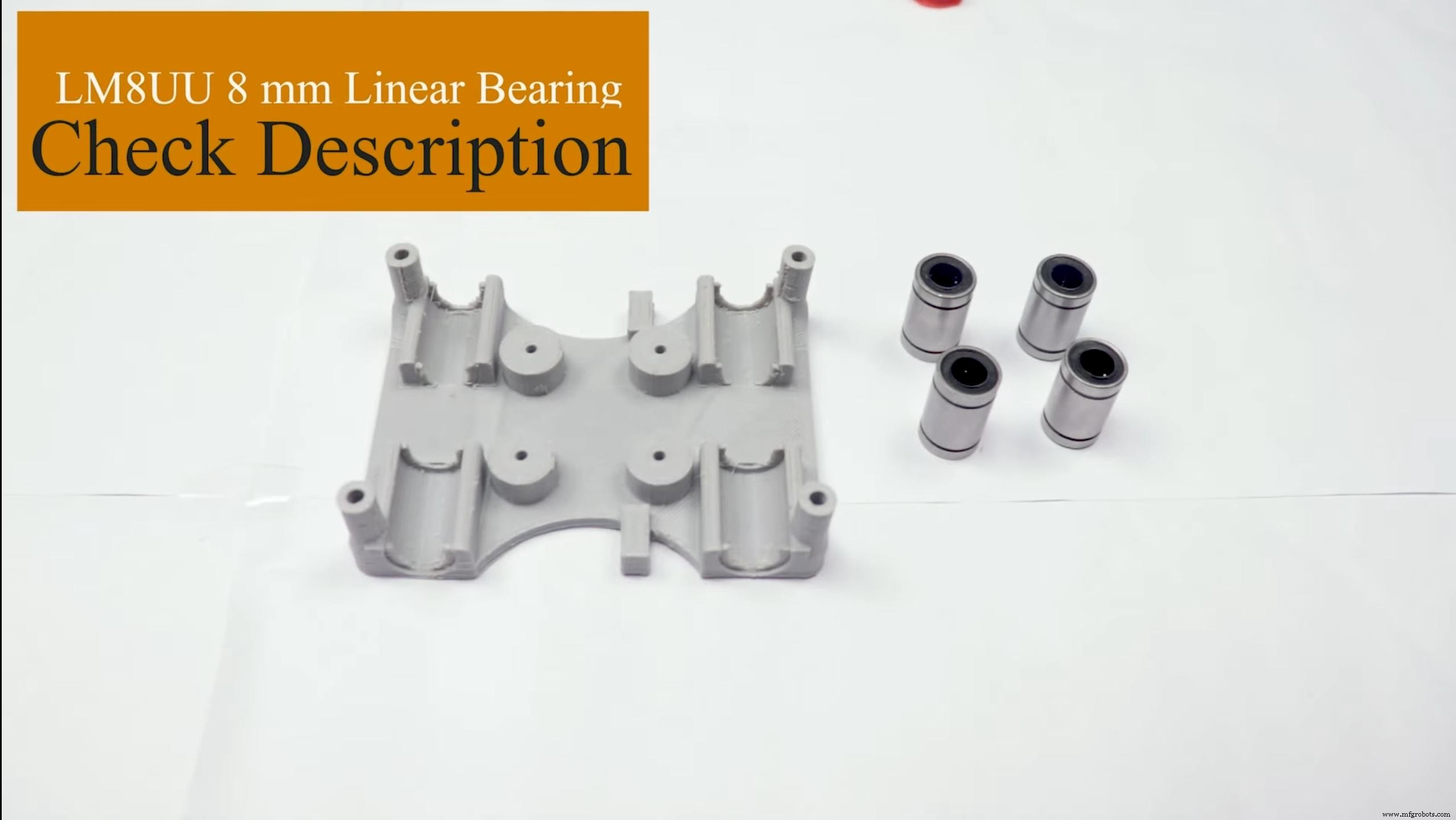

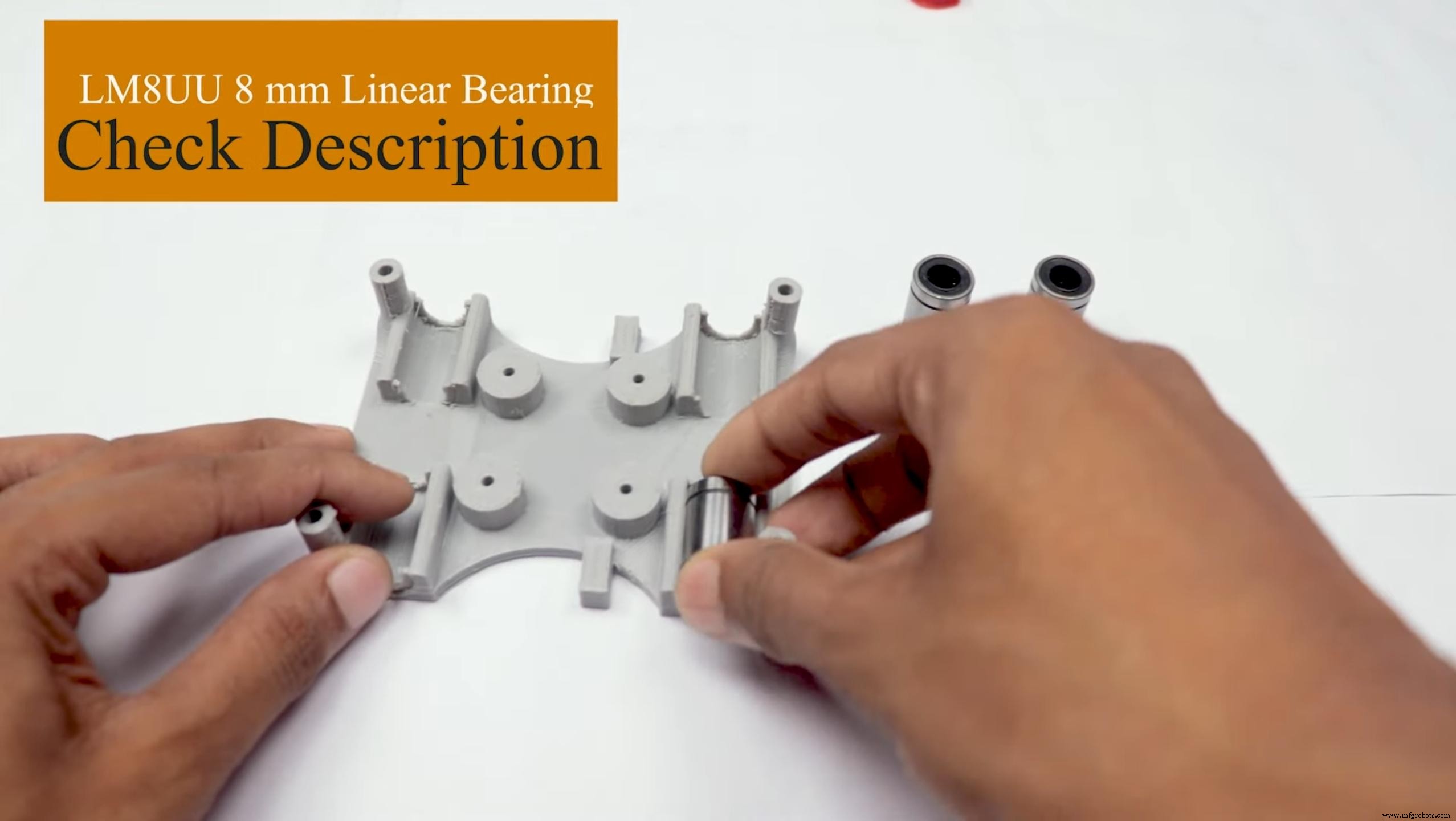

现在您想将 LM8UU 轴承推入顶部和底部翻盖上的位置（顶部和底部翻盖各带 (4) 个轴承）

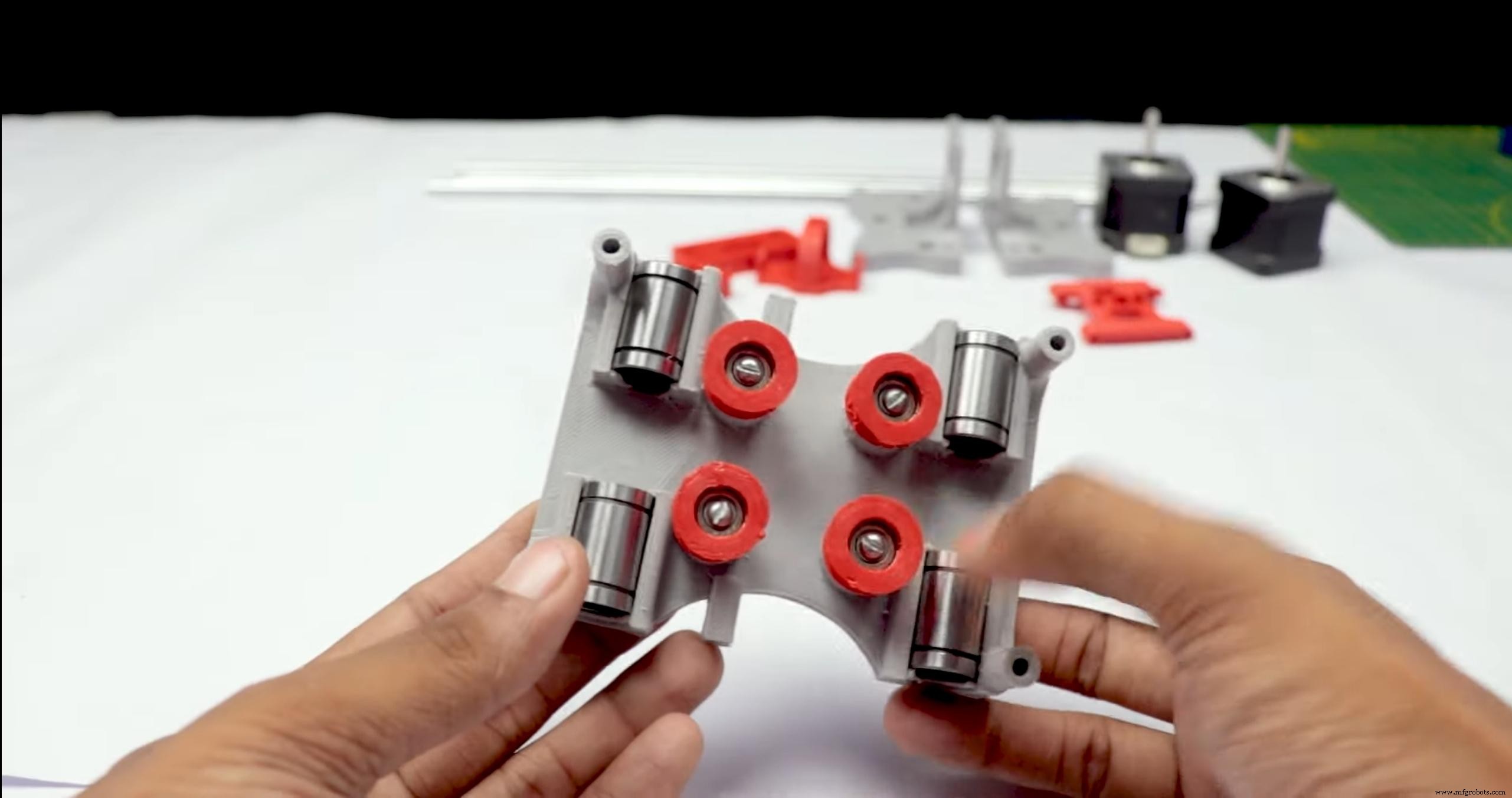

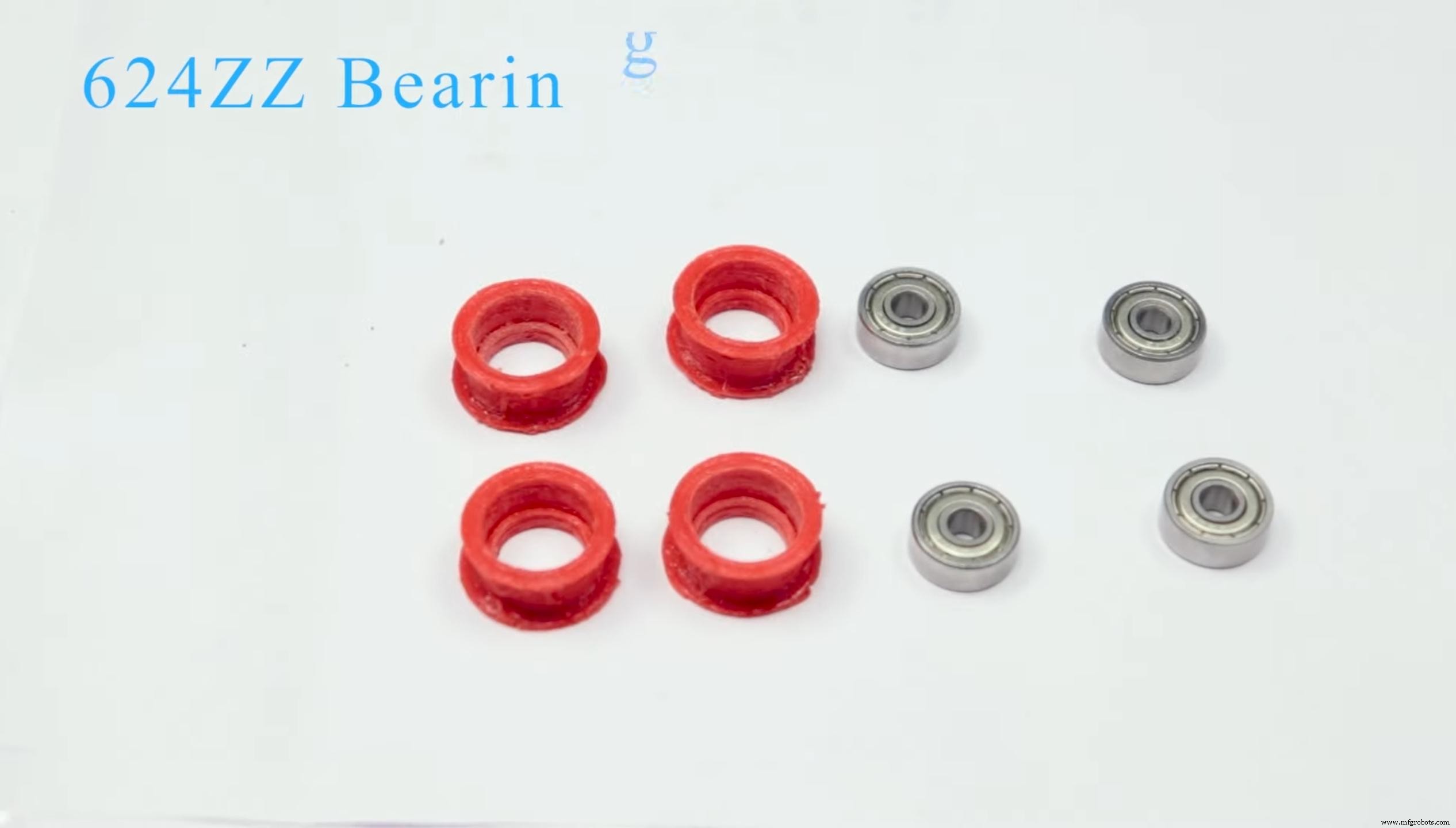

取 (4) 个 624zz 轴承并将它们推过 3D 打印的惰轮。把第 5 个轴承留到以后组装 Y 轴时使用

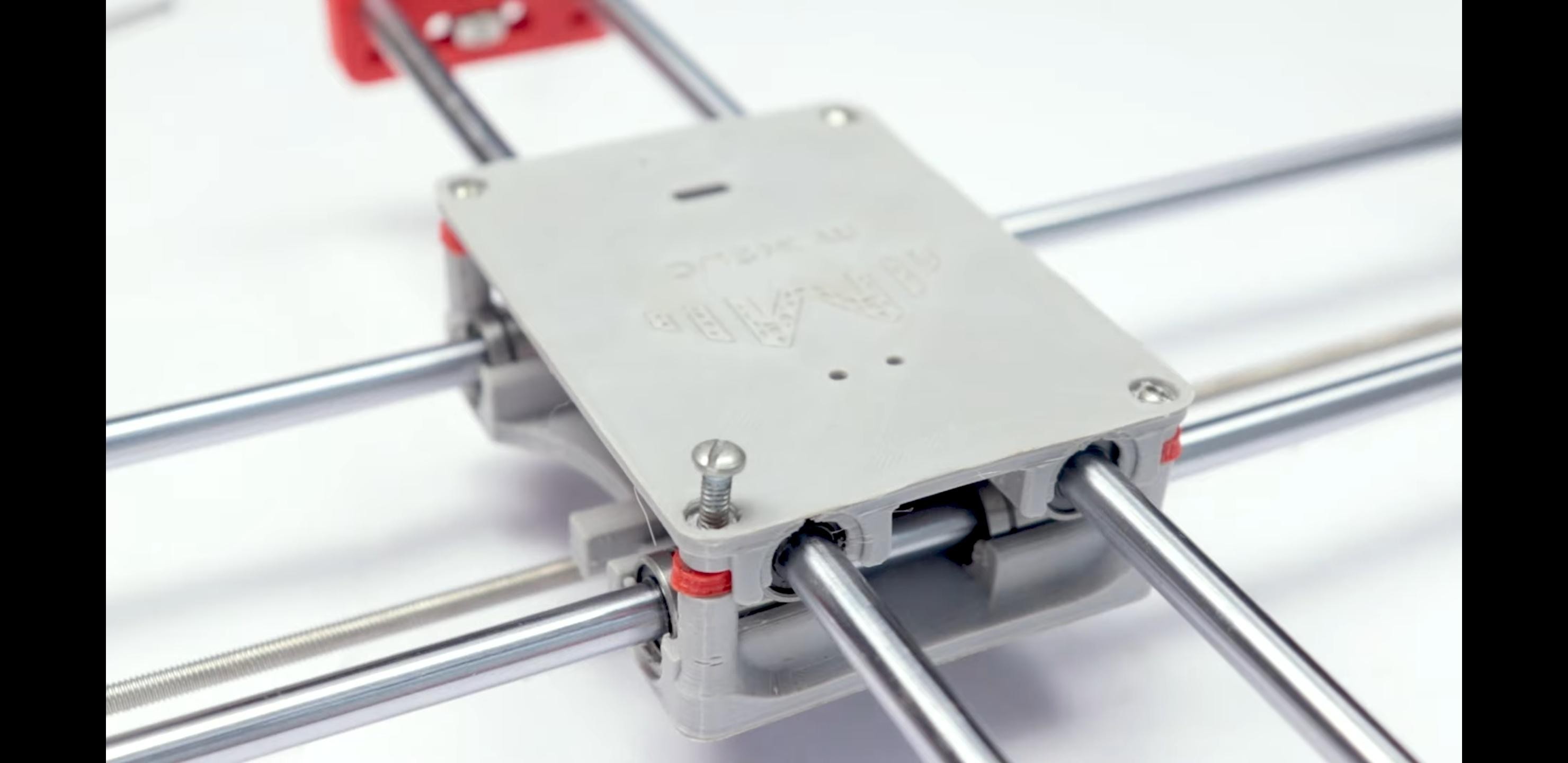

组装 X 轴（托架）

• 获取 (4) 个 M3-0.5 x 20mm 螺钉、(4) 个 M3 螺母、(4) 个 M3 垫圈和 (4) 个安装惰轮的 624zz 轴承
• 拧下一个螺丝，将垫圈穿过它，垫圈将靠在轴承上。螺母将位于托架底部，用于将轴承固定到位

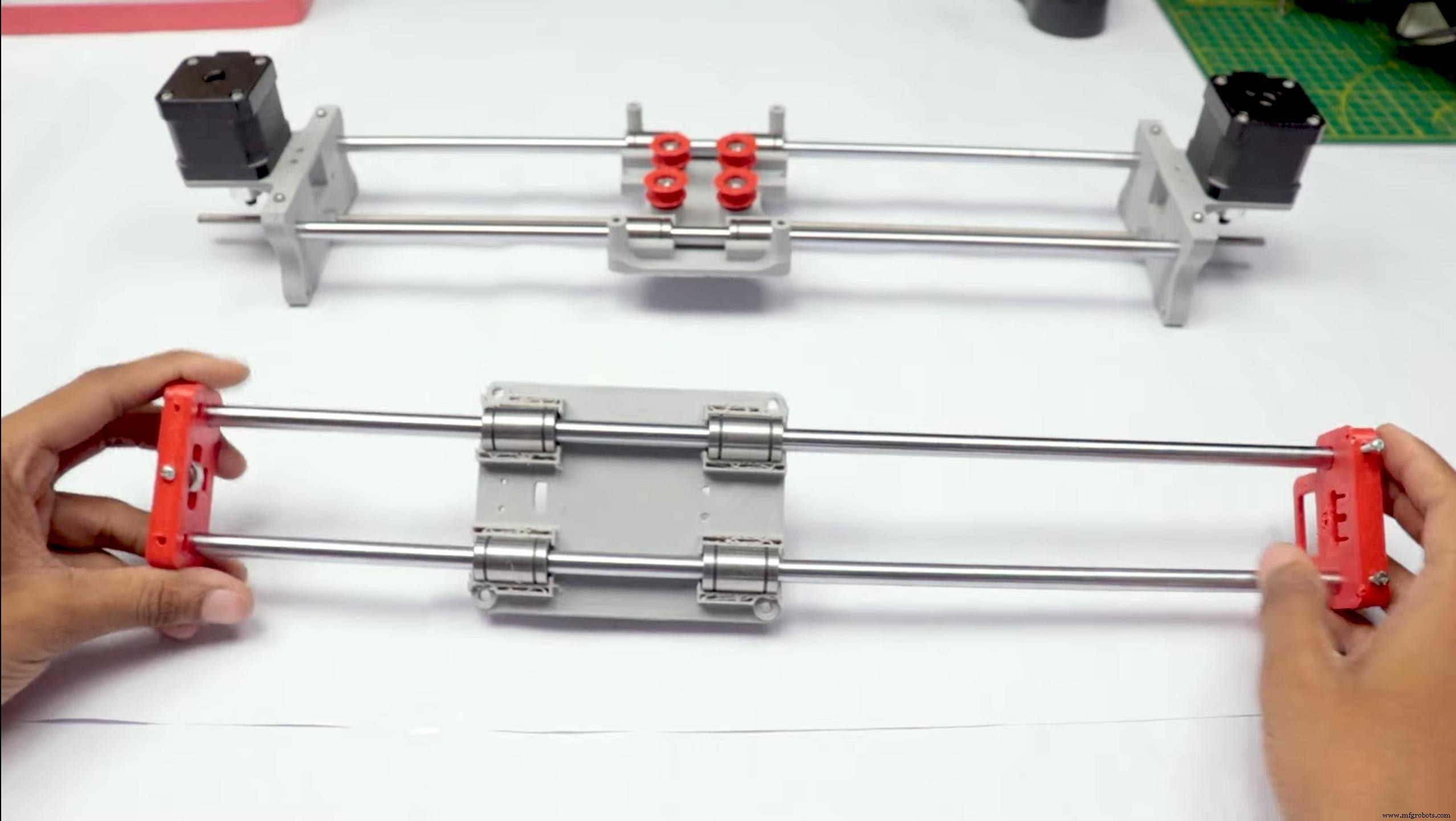

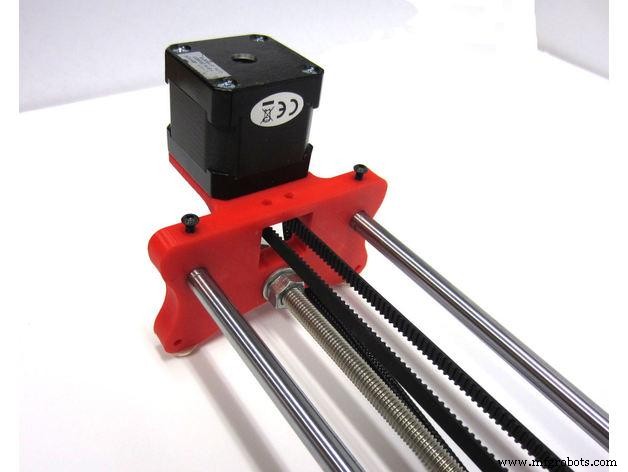

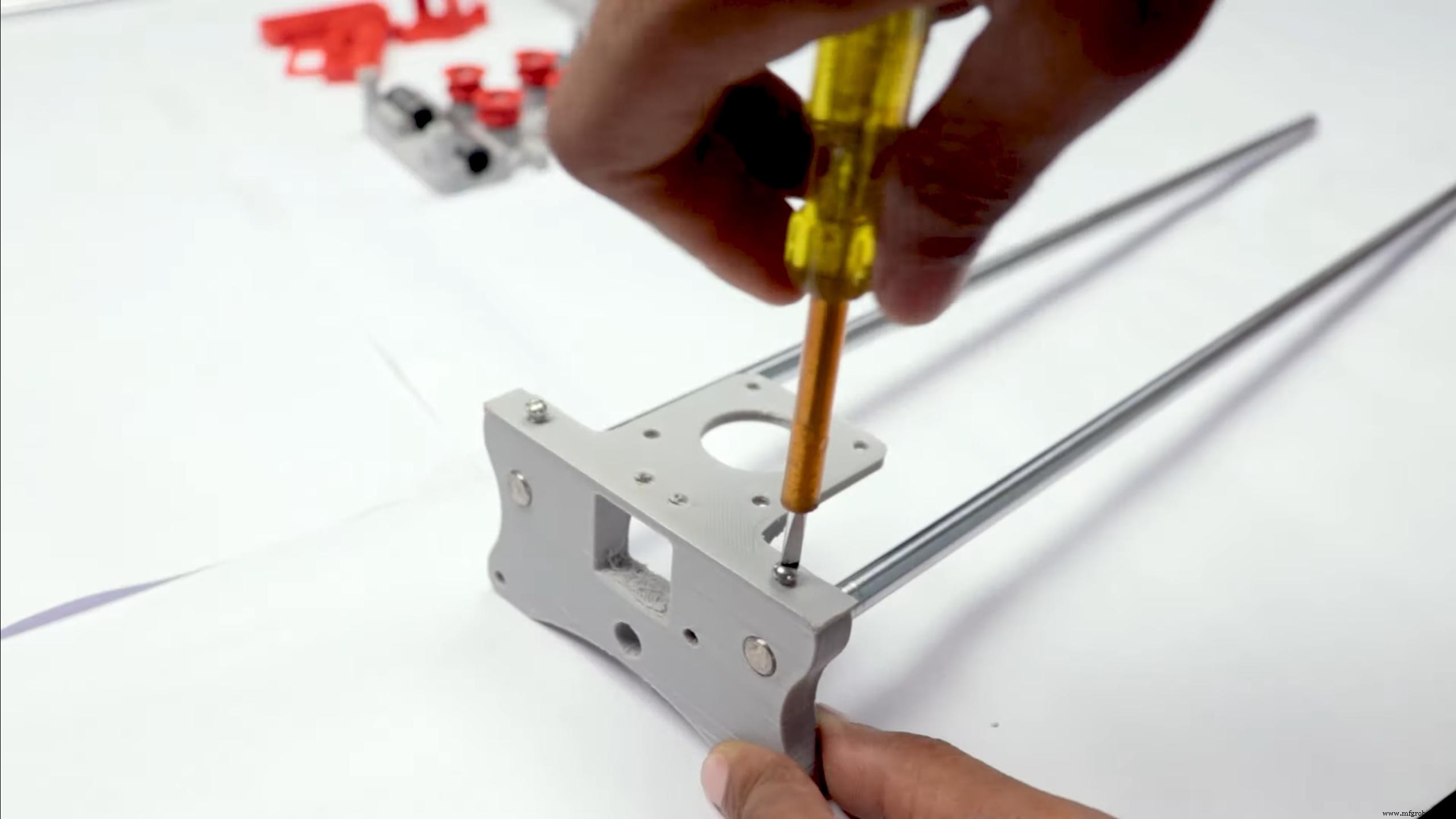

组装 X 轴（X 支撑）

• 将翻盖滑过 450 毫米（X 轴）线性杆
• 再次使用橡皮锤将最后一个 X 支撑固定在线性杆上
• 确保杆在两侧均匀伸出
• 将螺纹杆的另一端滑入 X 支架上的孔
• 装上最后一组螺母和垫圈以将 X 支撑固定到位

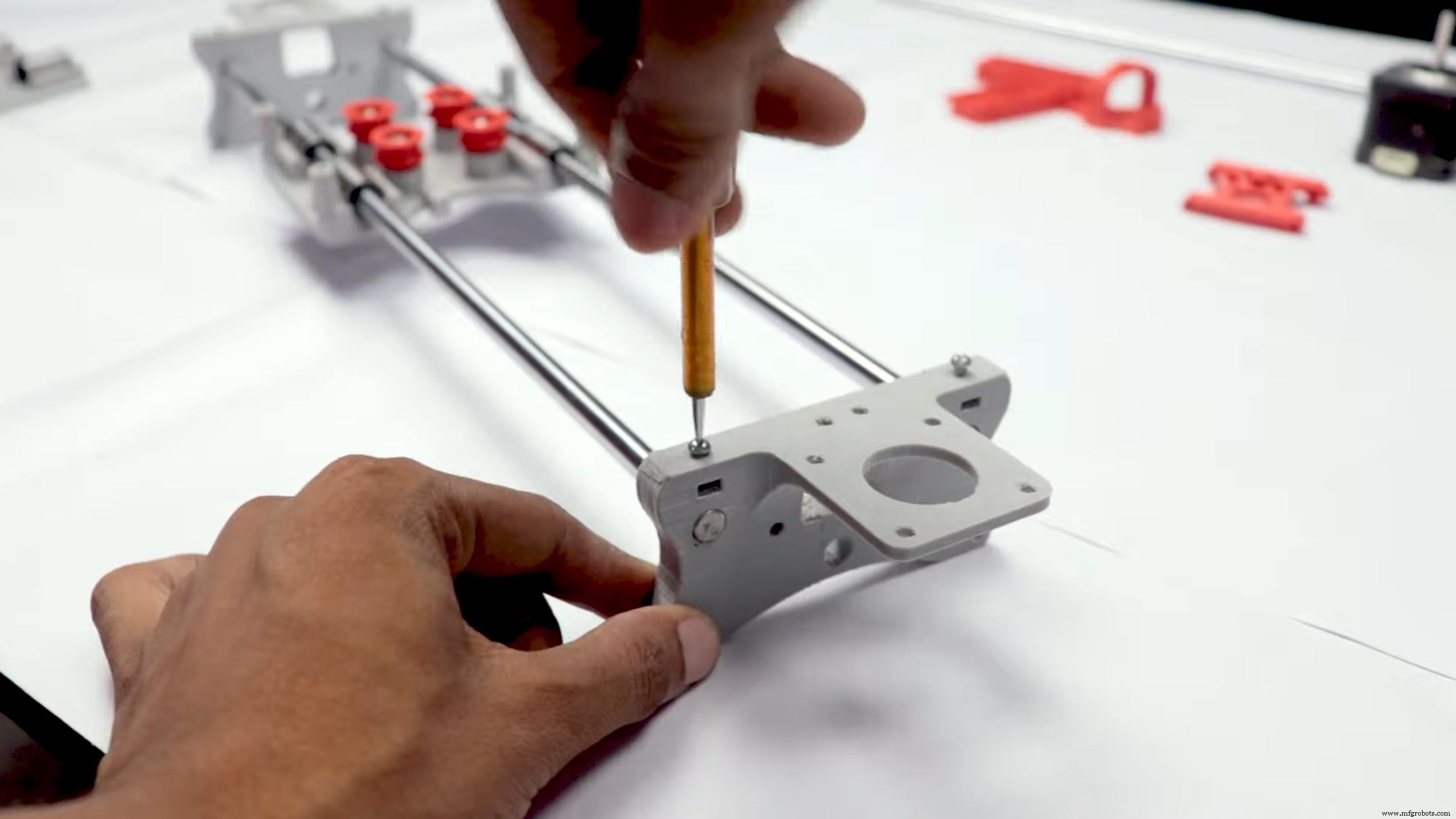

• 现在 X 轴已完成，您可以在每个 X 支架上使用 (2) 个 Phillips M3-0.5 x 16mm 螺钉来帮助防止线性杆滑动

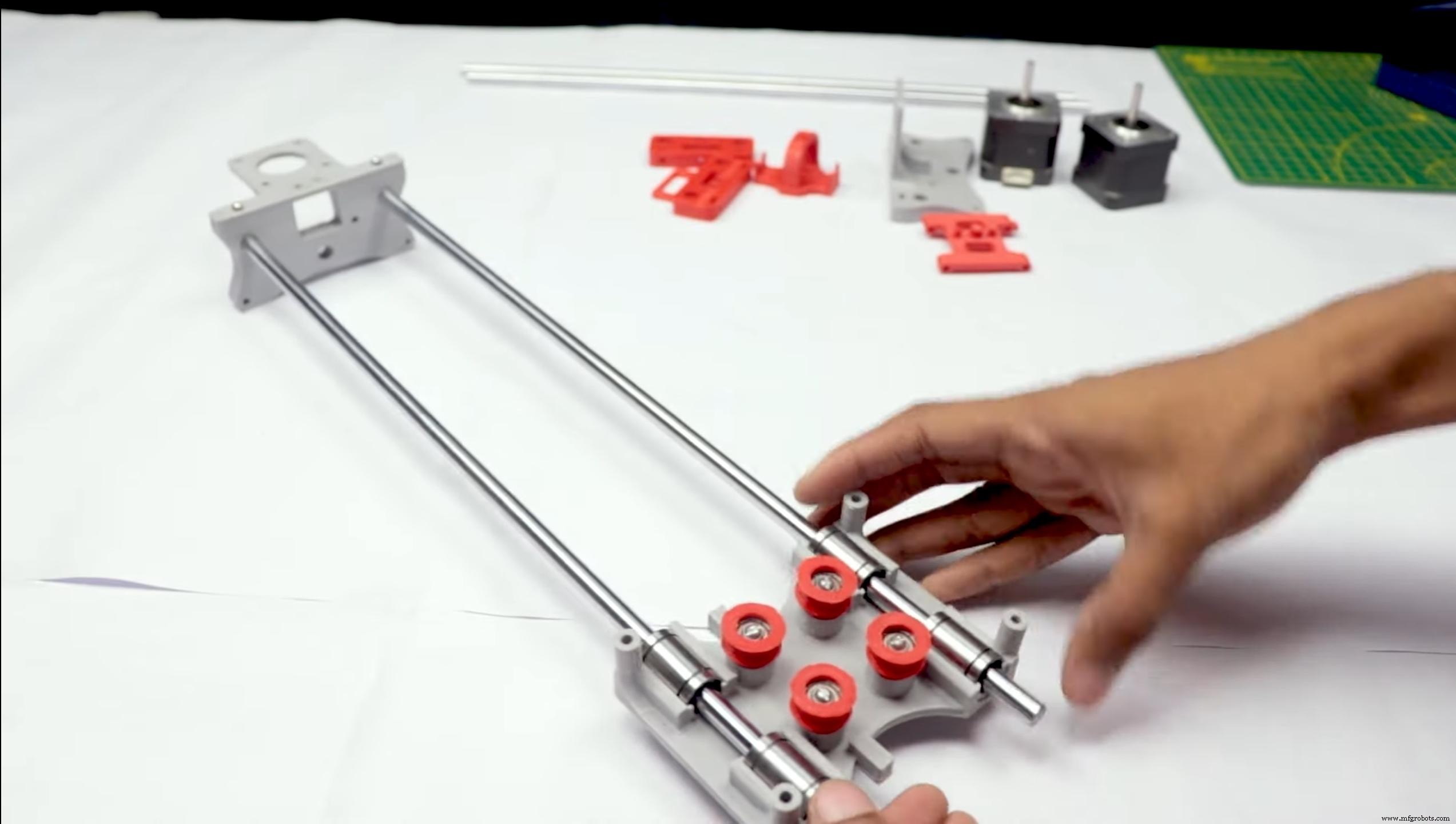

第 5 步：组装 Y 轴

Y-返回

• 取出 (2) 根 350 毫米线性杆并使用橡胶槌将它们插入 Y 形背板
• 获得 (1) 个 M4-0.5 x 35 螺钉、(1) 个 M4 螺母和第 5 个 624zz 轴承
• 获取 (2) 个 M3-0.5 x 16 螺钉以固定线性杆
• 将螺钉插入 Y 形背板时将轴承滑入轴承

Y 型前

• 通过 LM8UU 轴承滑动线性杆/Y 型后部部件，并使用橡胶锤连接 Y 型前部部件

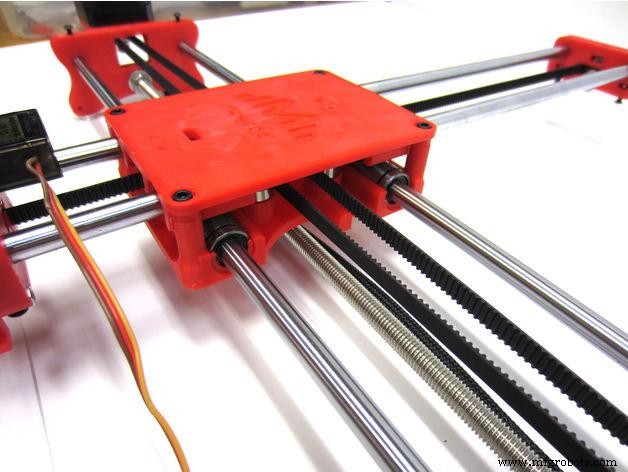

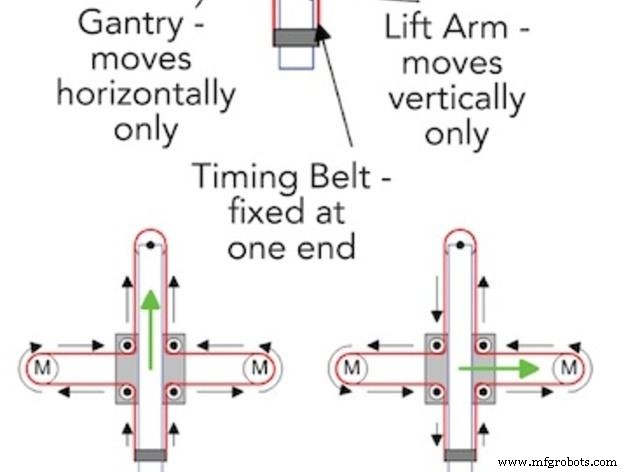

第 6 步：组装 X-Y 轴（带）

• 使用尖嘴钳帮助引导 GT2 腰带更轻松地穿过翻盖
• 拿起皮带的两端，将它们滑过底座滑块上的“齿”
• 腰带要紧而不松
• 请注意，一旦 GT2 皮带打开，翻盖不易移动是正常的

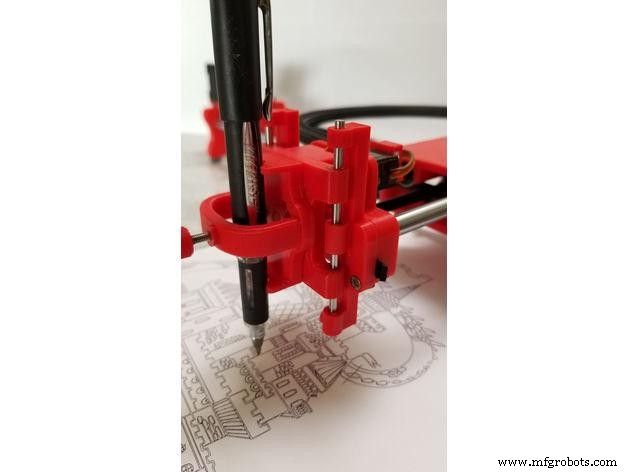

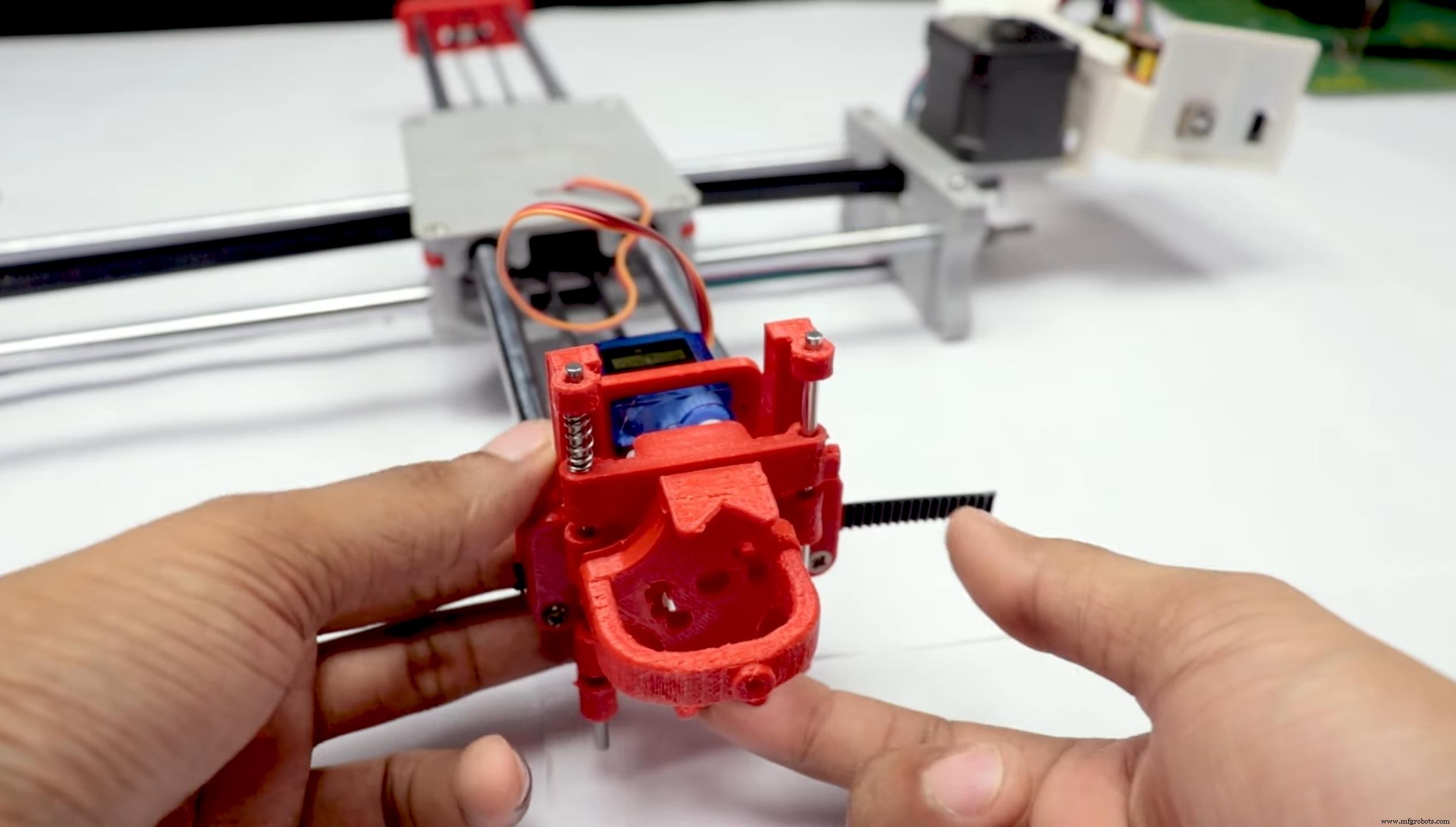

第 7 步：组装 Z 轴

• 获得 (2) 根 3mm 线性杆和以下 3D 打印部件（滑块、笔架、底座滑块、3MM 公制拇指螺丝）
• 获取 (1) 个六角 M3-0.5 x 20mm 螺钉和公制拇指螺钉并将它们推到一起。使用强力胶将其粘合在一起。
• 获取 (3) 个 M3-0.5 x 16mm 螺钉，您将使用这些螺钉将底座滑轨固定到 Y 前部。您可能需要使用 (3) 个 M3-0.5 螺母将其固定到位
• 将滑块和笔架推到一起形成一个整体
• 现在取出新零件和 (2) 根 3 毫米线性杆，然后将杆滑过孔。在两个部件之间放置一个小弹簧，以便有一点压力来抬起滑块。您可能需要将弹簧剪短一点，直到滑块上有足够的压力。

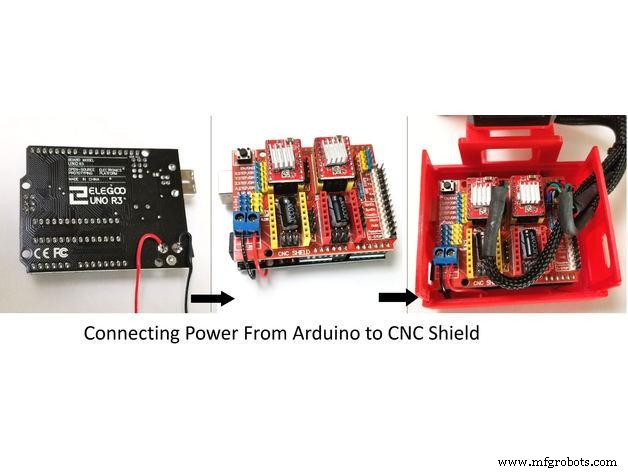

第 8 步： 电子产品

电子产品

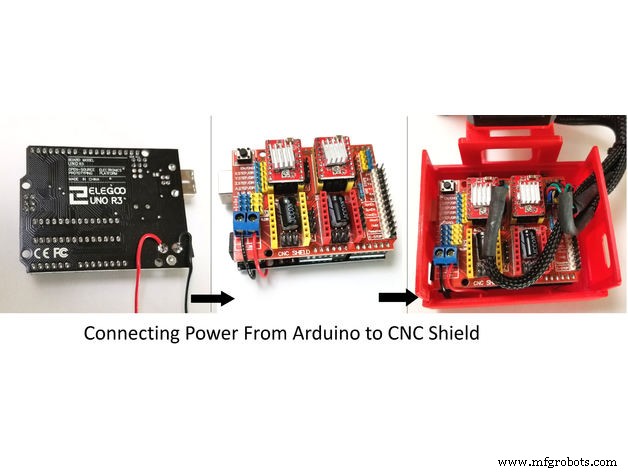

我更喜欢你可以使用 Arduino uno CNC Shield

准备好您的所有电路

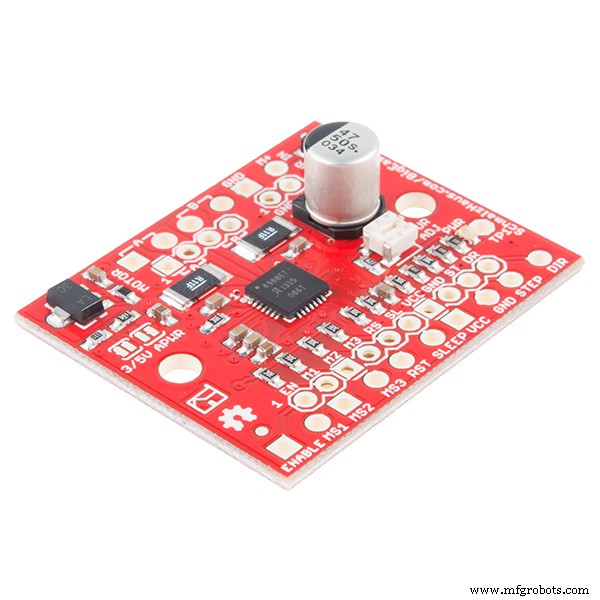

1) 4pcs A4988 步进电机驱动器

2) 扩展板A4988驱动

3) Arduino UNO 首先取下水槽并粘在 A4988 电机驱动器上。

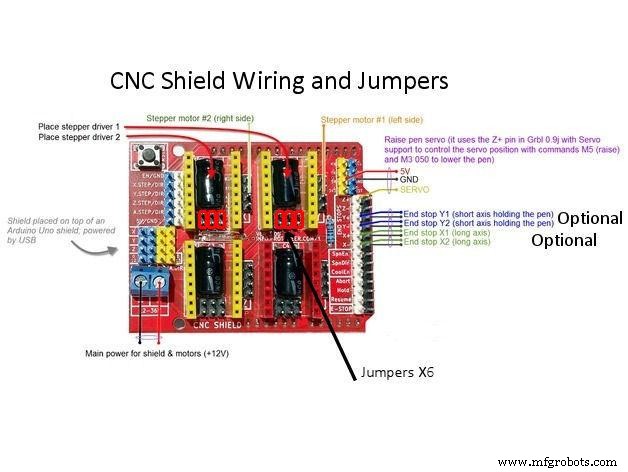

4pcs A4988 步进电机驱动器连接在扩展板上 A4988 驱动器模块，然后将 arduino 与扩展板连接并连接所有接线 屏蔽还具有内置微步进控制 - 这意味着而不是像大型 CNC 那样使用全步或半步可以，我们可以使电机移动 1/16 或 1/32 步长，以使激光以尽可能高的精度移动。但是，电机会消耗更多电力：它们会更快变热。

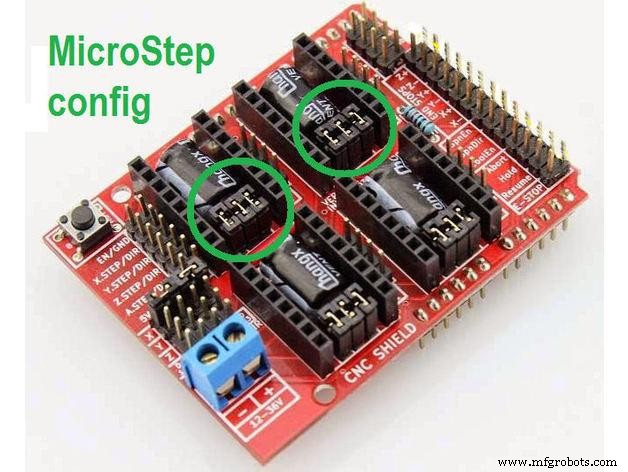

要使用微步进模式，请将一些模式引脚短接在一起。不同的组合给出不同的分辨率。查看图表以了解可能的不同配置。对屏蔽进行编程后，将 A4988 驱动程序添加到其中并连接其余的电子设备。

要找到步进电机的线圈，请使用万用表。如果两根导线之间存在电阻，则您有一个线圈。在原理图上，线圈由两根相同颜色的导线表示。

第 9 步：软件

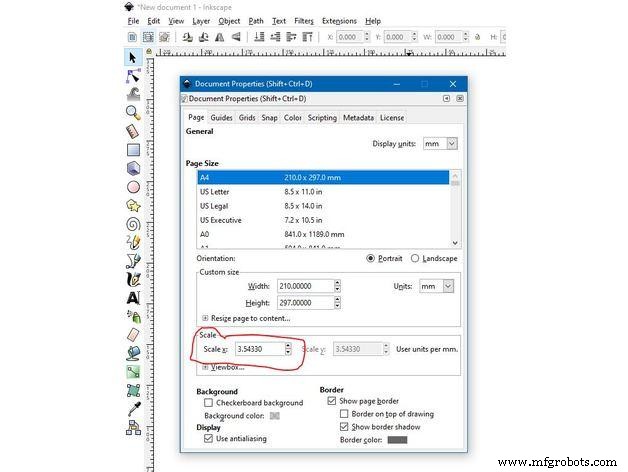

Inkscape 图形设计软件（绘制或导入图形）

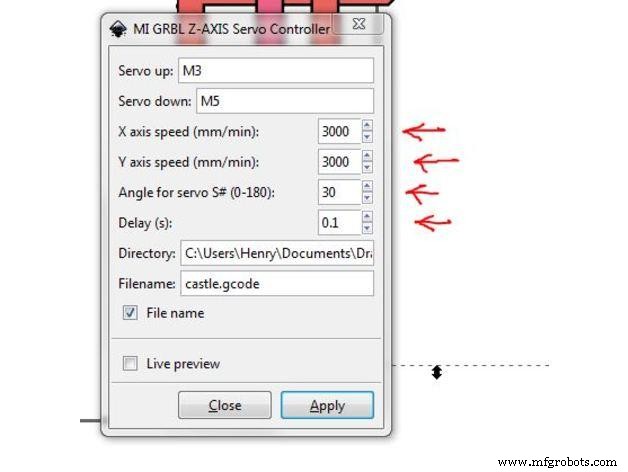

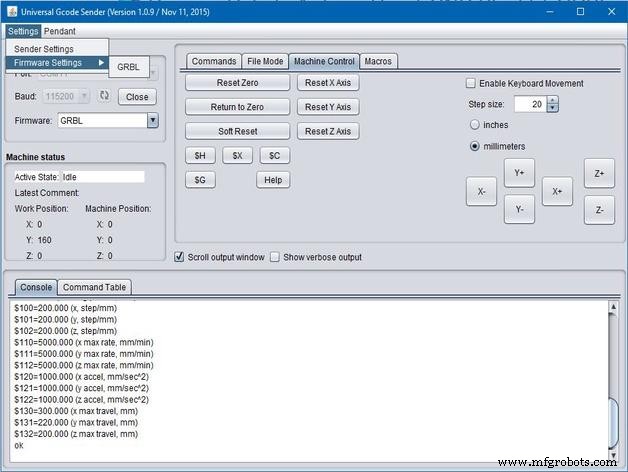

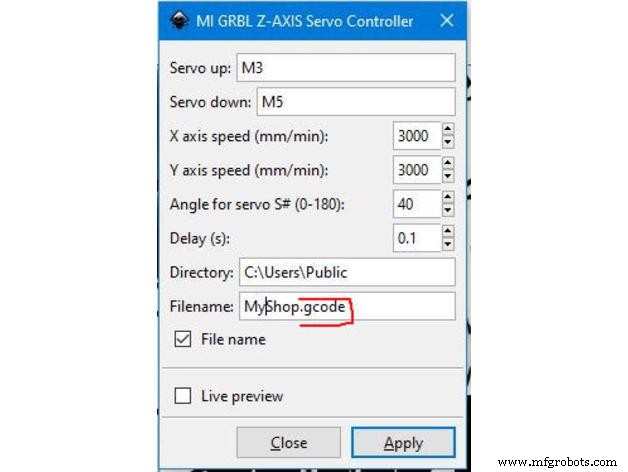

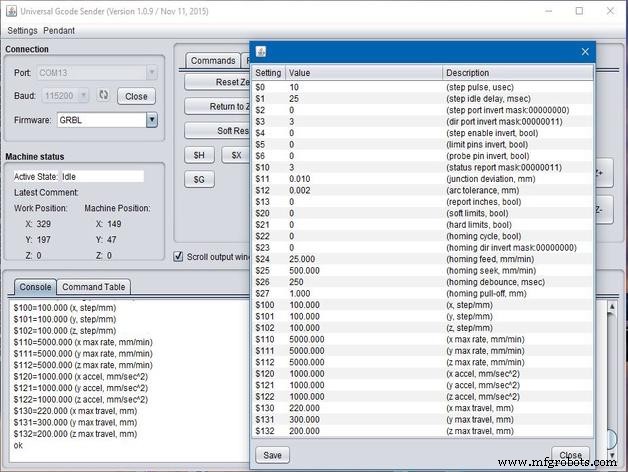

Inkscape MI GRBL Extension (convert graphics to G-Code)Universal G Code Sender（将G-Code发送到机器人引起绘图运动）GRBL这是Arduino固件（编程到Arduino Uno中）

Arduino：https://www.arduino.cc/en/software

通用 G 代码发送器：https://winder.github.io/ugs_website/...

墨景：https://inkscape.org/release/inkscape..

4xiDraw &km 激光：https://drive.google.com/file/d/1YO8-...

处理：https://processing.org/download/

绘图到 G 代码处理：https://drive.google.com/file/d/1PIFx...

观看视频了解完整设置

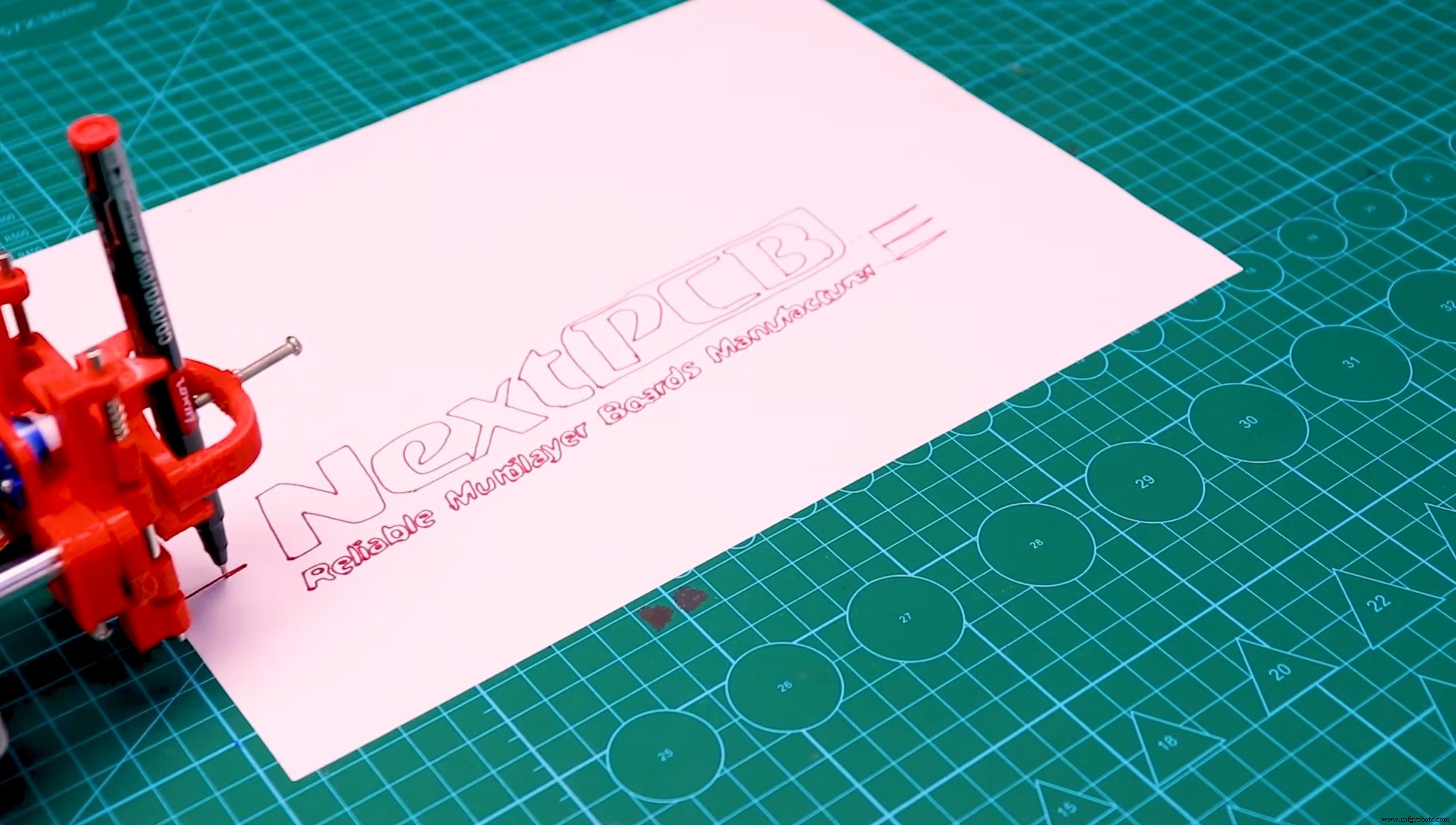

第 10 步：工作中的绘图机

代码

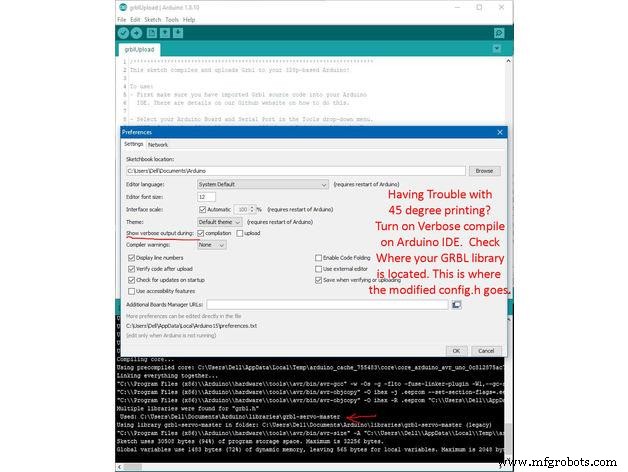

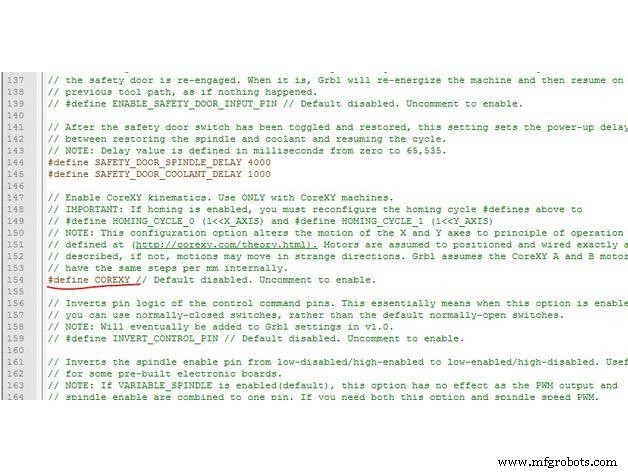

• grbl 代码

grbl 代码Arduino

/**************************************************** *************************该草图编译并上传 Grbl 到基于 328p 的 Arduino！使用方法：-首先确保您已将 Grbl 源代码导入您的 Arduino IDE。我们的 Github 网站上有关于如何执行此操作的详细信息。- 在工具下拉菜单中选择您的 Arduino 板和串行端口。注意：Grbl 仅正式支持基于 328p 的 Arduinos，如 Uno。使用其他板可能不起作用！-然后只需单击“上传”。就是这样！对于高级用户：如果您想看看 Grbl 还能做什么，还有一些额外的自定义选项和您可以启用或禁用的功能。将文件系统导航到 Arduino IDE 存储 Grbl 源代码文件的位置，在您喜欢的文本编辑器中打开“config.h”文件。里面有几十个功能描述和#defines。只需注释或取消注释 #defines 或更改其指定的值，保存更改，然后单击此处的“上传”。版权所有 (c) 2015 Sungeun K. Jeon 根据 MIT 许可发布。有关详细信息，请参阅 license.txt。*********************************************** ****************************/#include // 不要修改这个文件！
