Blynk + Arduino 读取 DHT11 温湿度数据教程

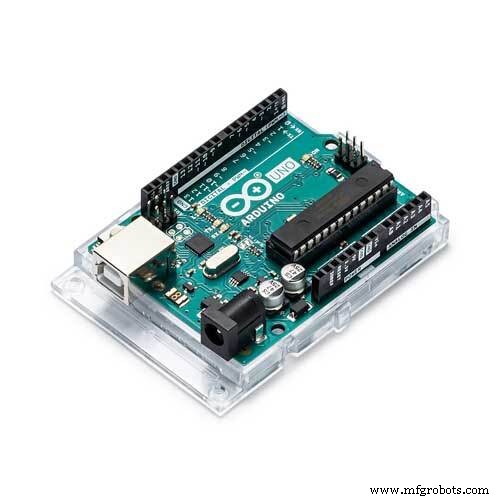

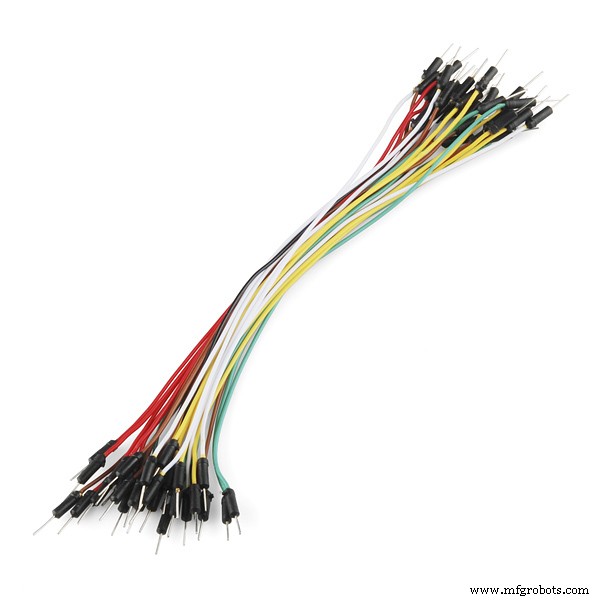

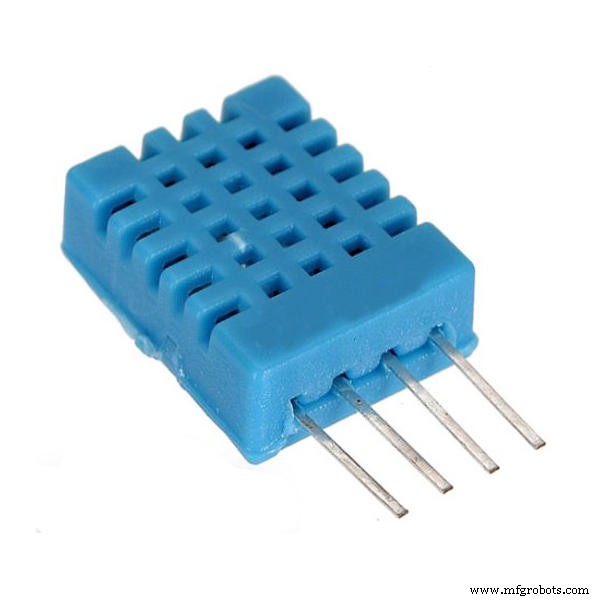

元器件与物料清单

应用与在线服务

• Arduino IDE
• Blynk IoT 平台 (iOS/Android App)

项目简介

本教程演示如何使用 Blynk 平台读取 DHT11 温湿度数据并实时显示在手机上。如果不清楚如何在 Linux 下连接 Arduino，可参考另一教程（无需添加 LED）。

注意： 不要在 Blynk 添加 LED 按钮，也不要上传那个教程的代码！必须上传本文"代码"部分提供的代码。

原理图见文末"原理图"部分，展示 DHT11 与 Arduino 接线方法。

Blynk App 配置

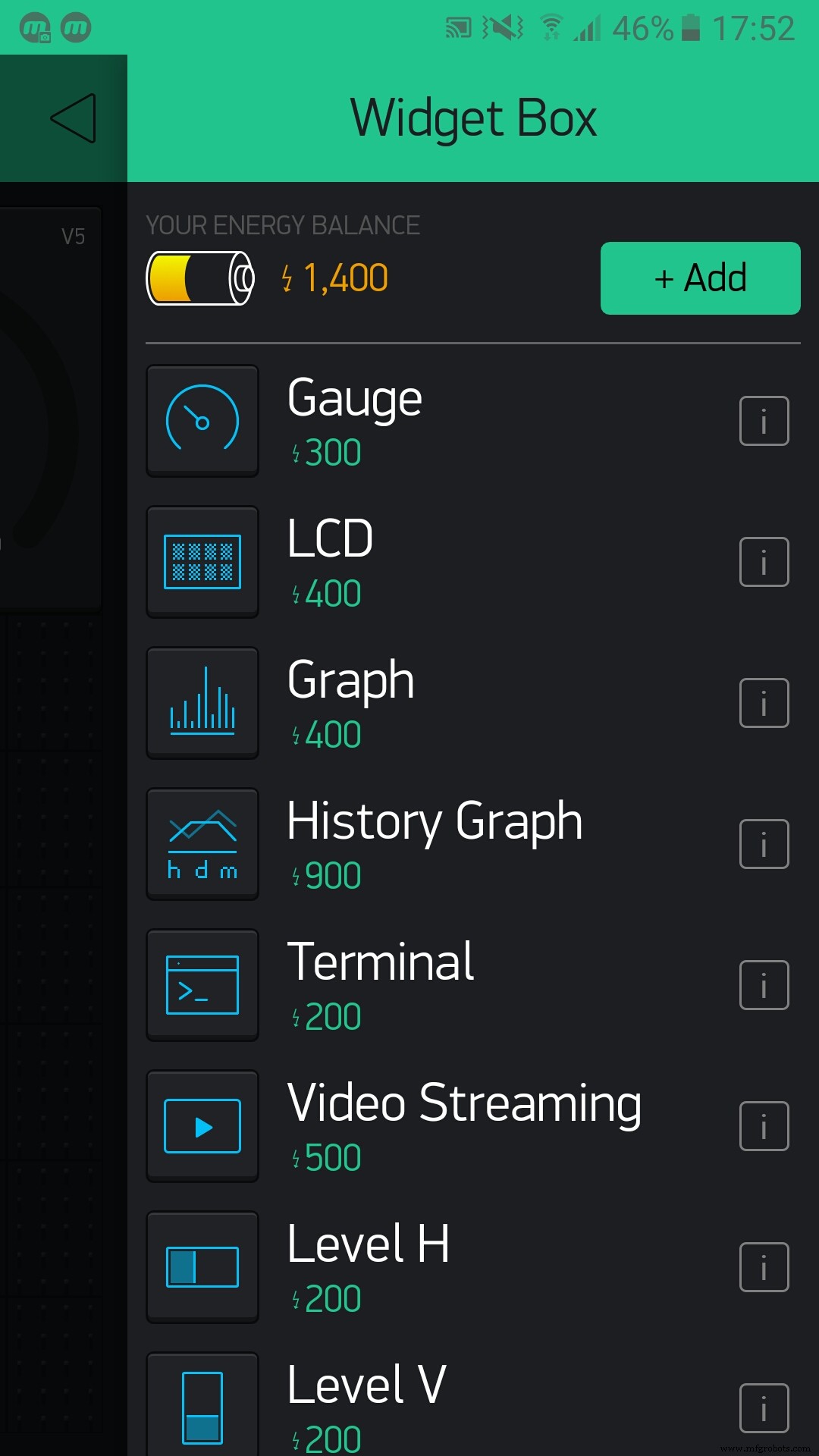

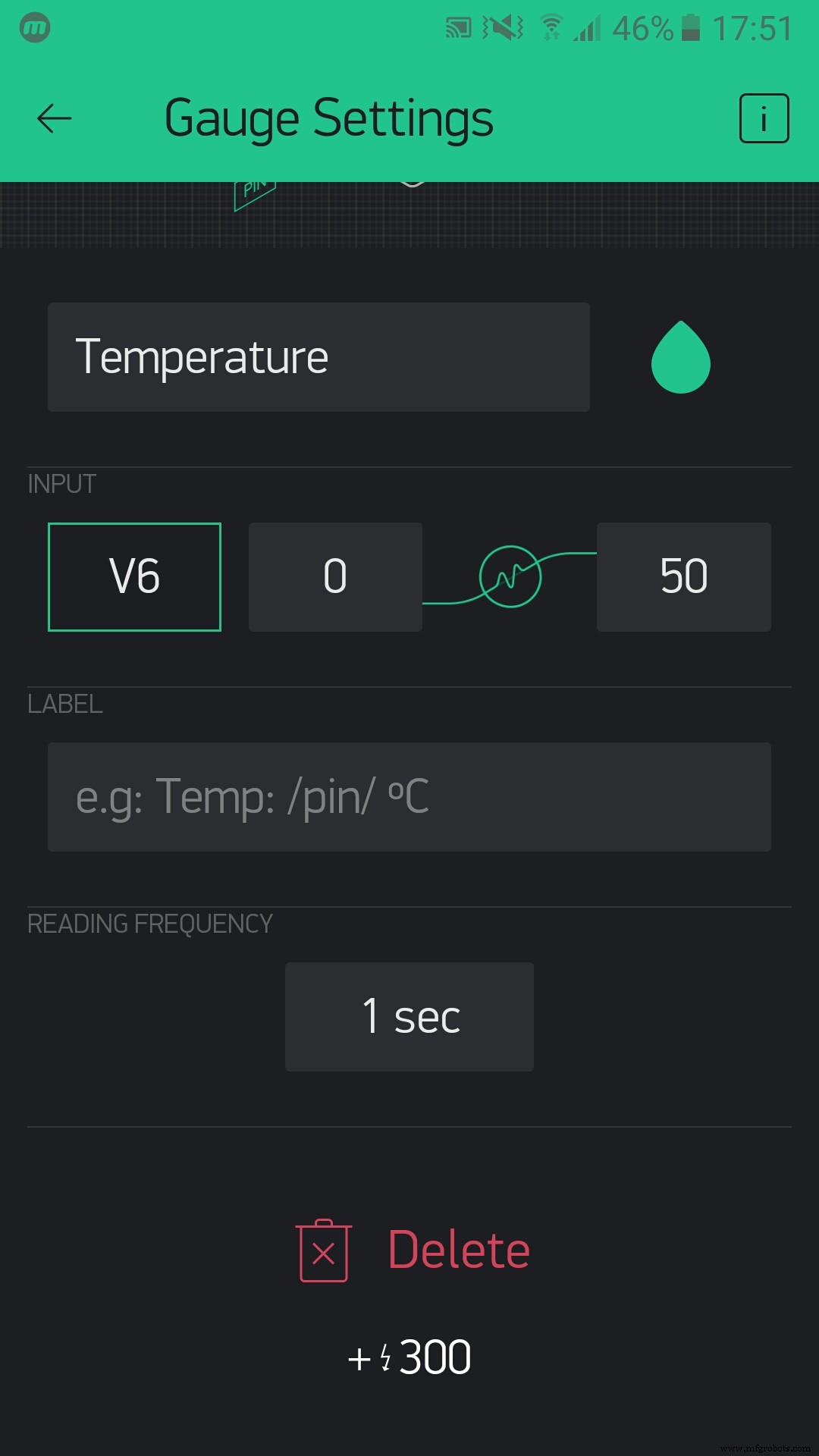

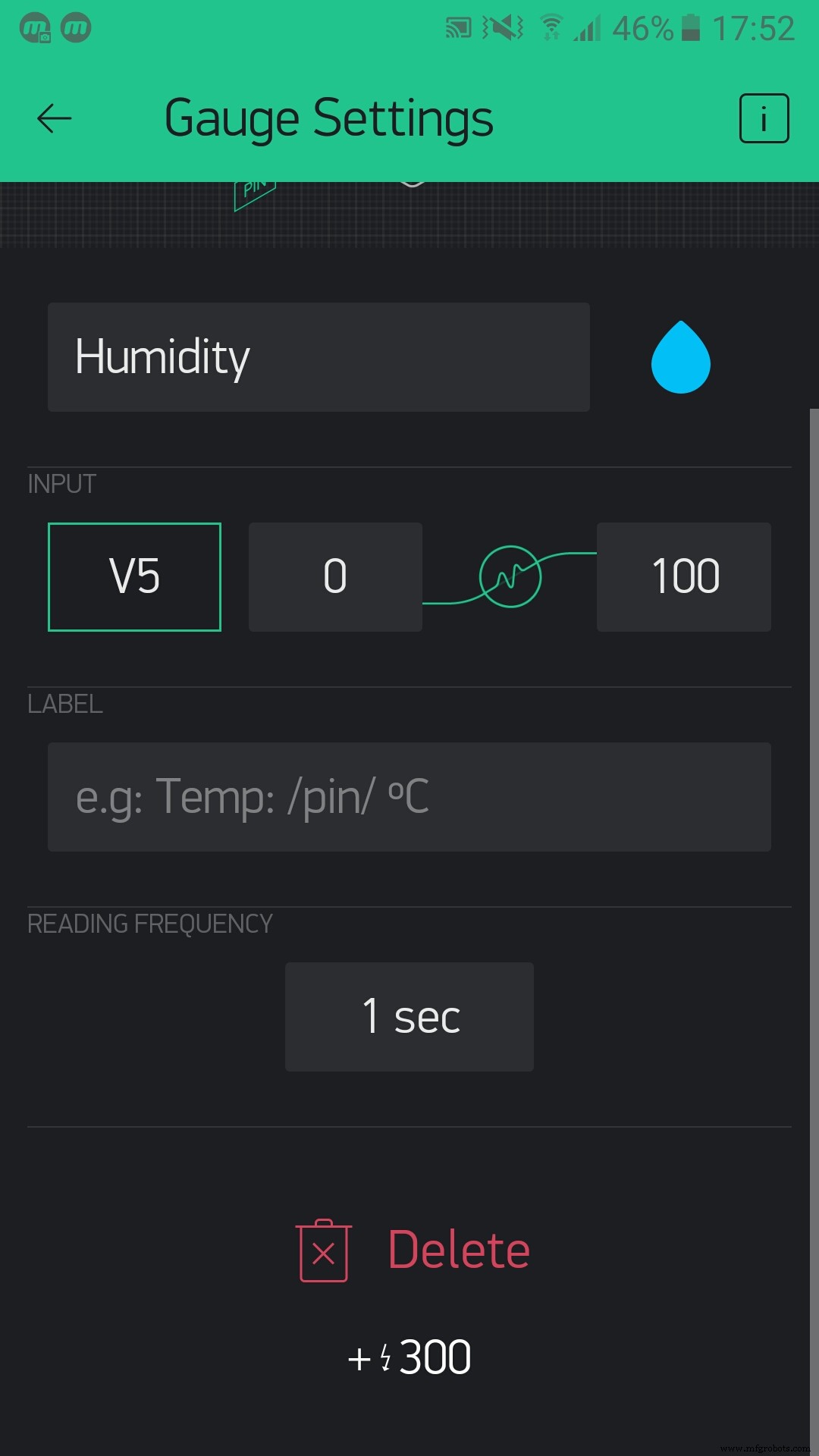

完成基础连接后，你应看到设备在线。接下来添加两个仪表盘并按如下设置：

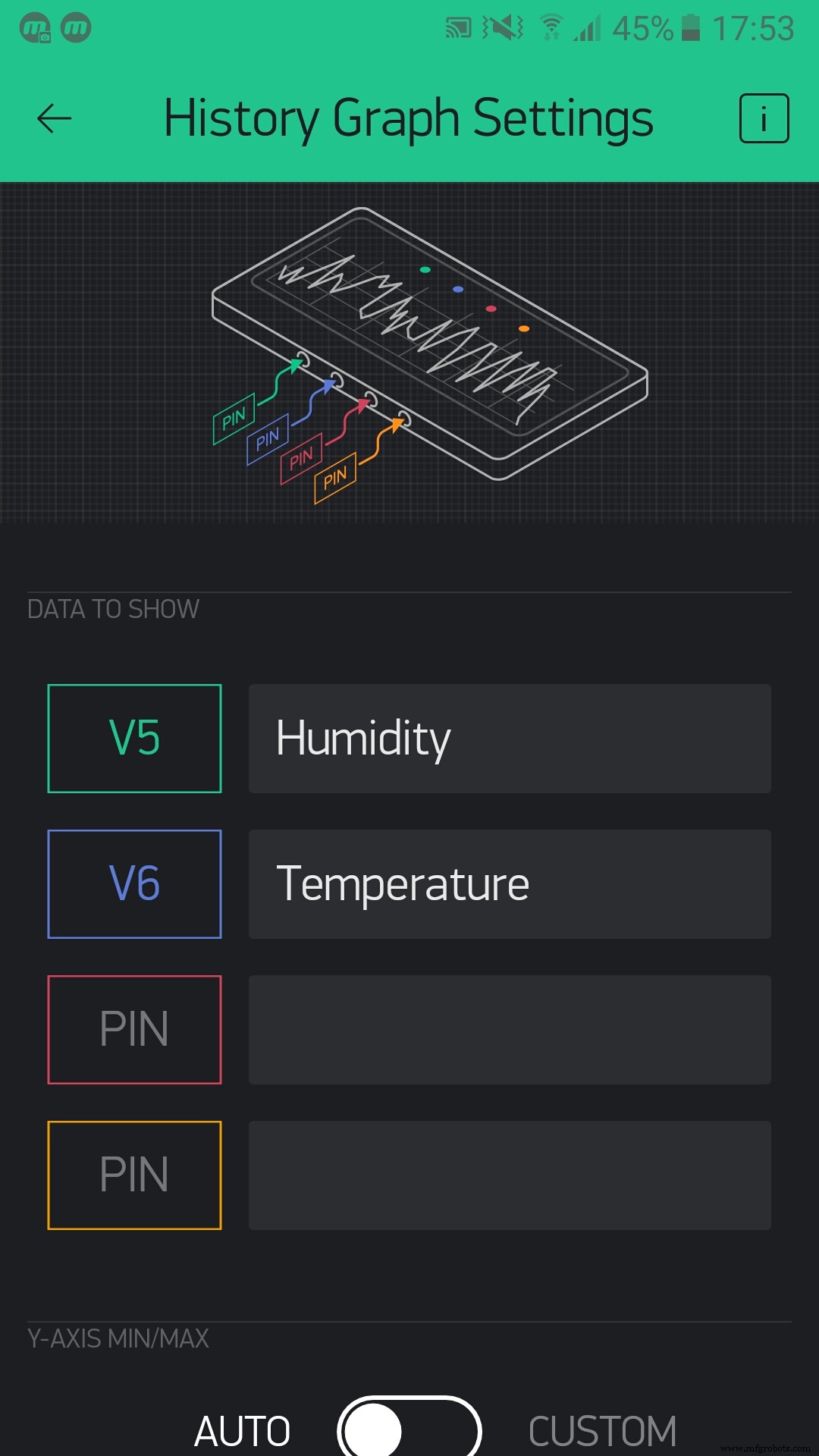

可选：添加历史图表记录趋势

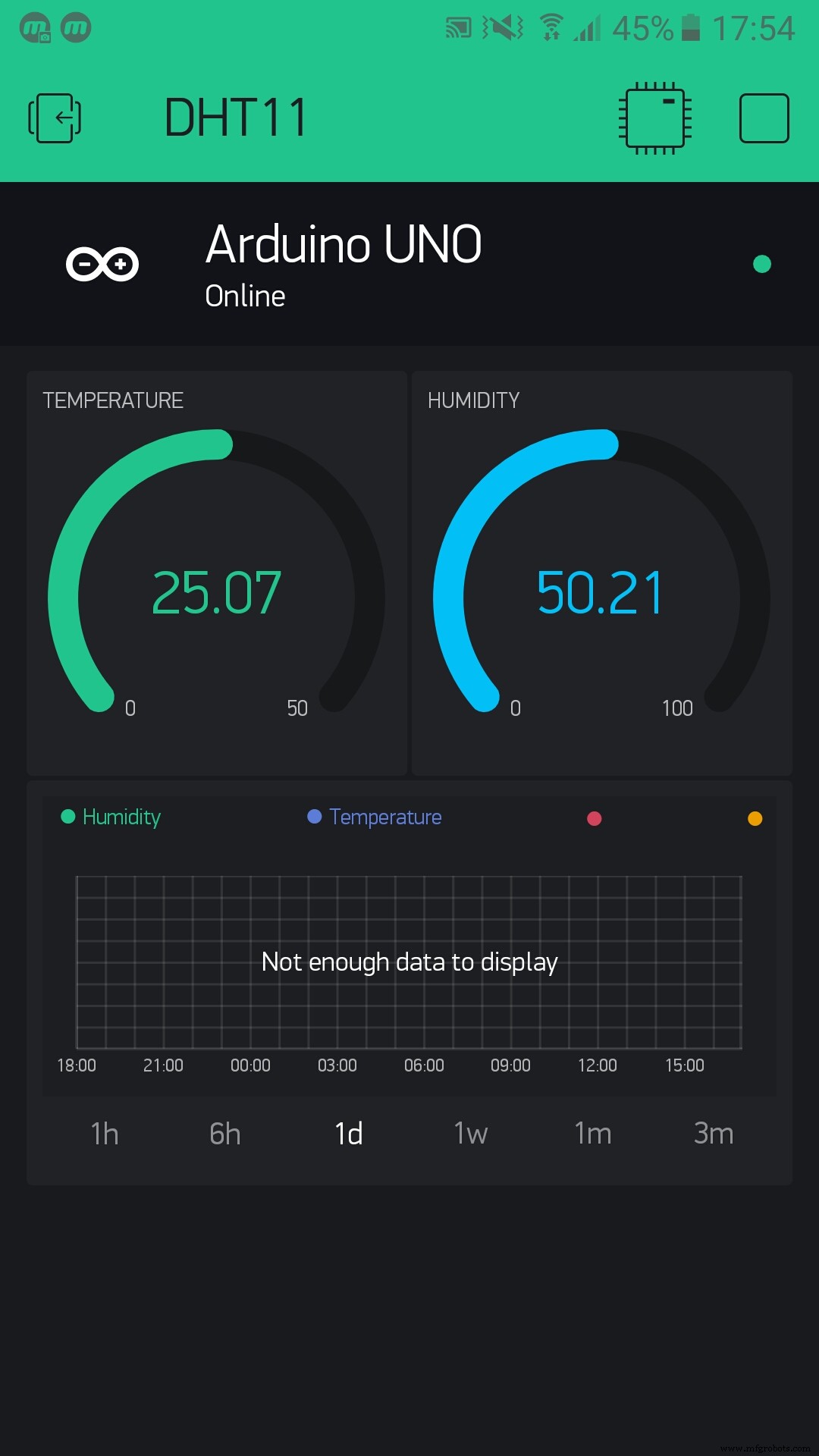

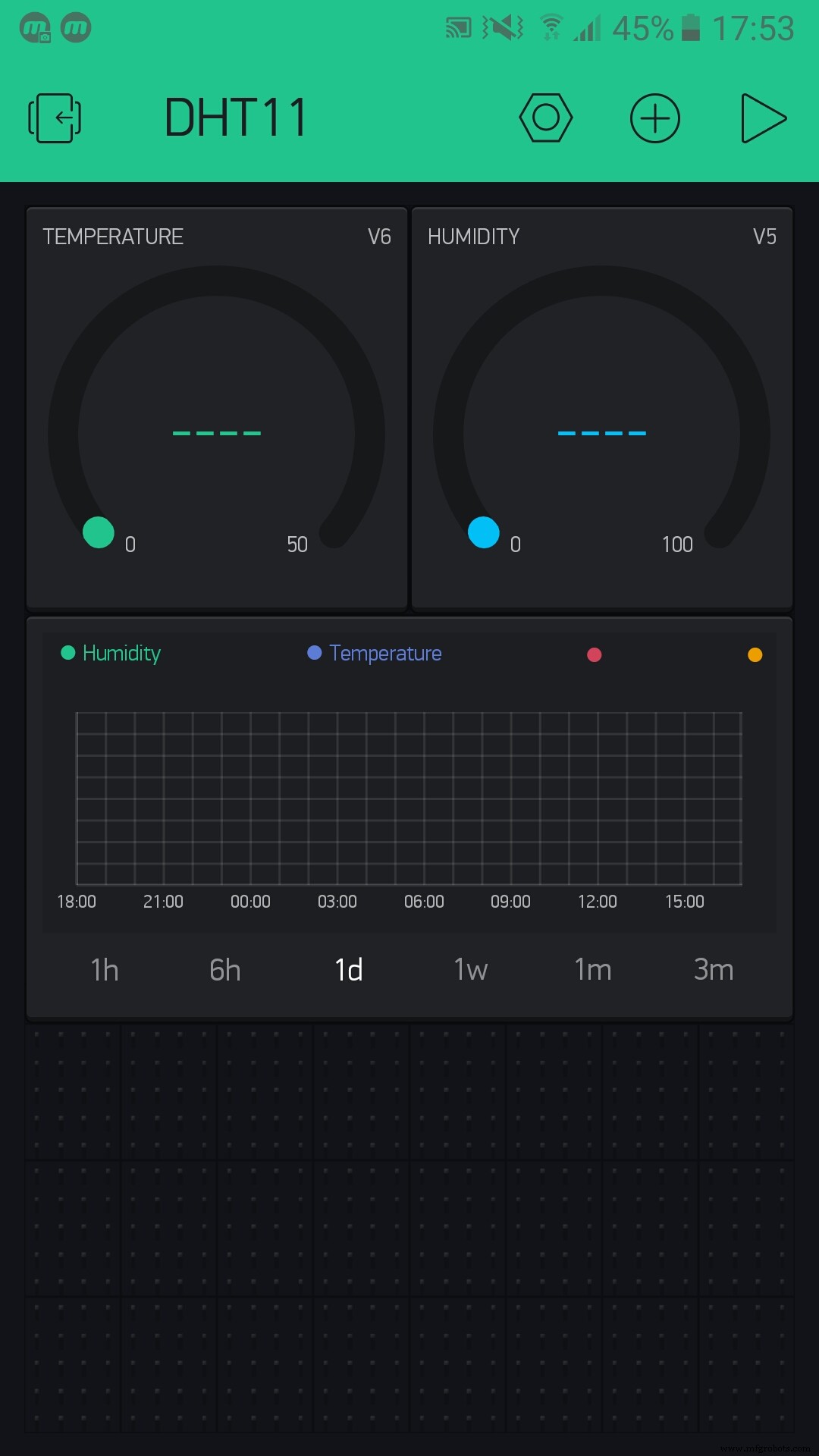

最终界面效果：

一切正常则能看到实时数据：

开始体验吧！

运行效果

仪表盘实时显示温度和湿度，历史图表记录变化趋势。这是一个简单易上手的项目，喜欢请点赞关注！

P.S. 享受制作乐趣最重要！

代码

DHT11 + Blynk 代码 (C/C++)

/**************************************************************
 * Blynk 平台支持通过拖拽组件快速构建图形界面控制 Arduino/Raspberry Pi 等设备
 * 下载/文档/教程: https://www.blynk.cc
 * 社区: https://community.blynk.cc
 * Blynk 库采用 MIT 许可证，示例代码公共领域
 **************************************************************
 * 本示例演示通过普通 Arduino Serial 连接 Blynk (USB 串口模式)
 * 可应用于其他示例，非常简单！
 **************************************************************
 * USB 连接教程: https://tiny.cc/BlynkUSB
 **************************************************************/

#include
SoftwareSerial DebugSerial(2, 3); // RX, TX 调试串口
#define BLYNK_PRINT DebugSerial
#include
#include
#include

#define DHTPIN 5         // DHT11 数据引脚
#define DHTTYPE DHT11    // DHT 11
//#define DHTTYPE DHT22  // DHT 22, AM2302, AM2321
//#define DHTTYPE DHT21  // DHT 21, AM2301

DHT dht(DHTPIN, DHTTYPE);
SimpleTimer timer;

// 在 Blynk App 项目设置(螺丝刀图标)获取 Auth Token
char auth[] = "YourAuthToken";

// 定时发送传感器数据到虚拟引脚
// App 中组件读取频率设为 PUSH 模式，由代码控制发送频率
void sendSensor() {
  float h = dht.readHumidity();
  float t = dht.readTemperature(); // 或 dht.readTemperature(true) 华氏度

  if (isnan(h) || isnan(t)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  // 发送到虚拟引脚 V5(湿度)、V6(温度)
  // 频率不超过 10 次/秒
  Blynk.virtualWrite(V5, h);
  Blynk.virtualWrite(V6, t);
}

void setup() {
  DebugSerial.begin(9600);  // 调试串口
  Serial.begin(9600);       // 硬件串口用于 Blynk 通讯
  Blynk.begin(Serial, auth);

  // 每秒调用一次 sendSensor
  timer.setInterval(1000L, sendSensor);
}

void loop() {
  Blynk.run();
  timer.run(); // 运行定时器
}

原理图

未找到 DHT11 模型，暂用 TMP36 代替标注

Fritzing 源文件: dht11_JqQomro2Tj.fzz
